4. Расчёт регулирования отпуска теплоты на вентиляцию

Всё тот же методический источник – [4]. В принципе, здесь рассчитывается водо-воздушный теплообменник (калорифер), нагревающий наружный воздух до температуры в помещении, при этом мы вновь завышаем таковую для производственного помещения до 18ºС, упрощая тем самым расчёт.

Эквивалент расхода сетевой воды на вентиляцию определяется решением следующей системы уравнений:

(2.5)

где 86325 Вт/К – эквивалент расхода первичного (греющего) теплоносителя, воды, при расчётной температуре наружного воздуха;

  Вт/К – эквивалент расхода вторичного (нагреваемого) теплоносителя, воздуха, при расчётной температуре наружного воздуха;

= = 86325 Вт/К – меньший из эквивалентов расхода;

t_В1, t_В2 – температуры нагреваемого теплоносителя на «горячем» (t_В1) и «холодном» (t_В2) концах. В нашем случае t_В1 = t_пом = 18ºС, а t_В2 = t_тек;

W_П, W_В – текущие значения эквивалентов расхода первичного и вторичного теплоносителей. Поиском W_П мы и занимаемся, а W_В = = Вт/К ввиду того, что применяется качественное регулирование вентнагрузки;

– основной режимный коэффициент калорифера, примем его при температуре t_нр:

(2.6)

где  ºС – среднеарифметический температурный напор в калорифере;

Тогда, по формуле 2.6:  ;

Рассчитаем коэффициенты α и β для

Температура сетевой воды после вентиляционной установки:

(2.7)

Таблица 2.3 Результаты расчётов регулирования нагрузки на вентиляцию

tтек, ºС	кВт	, ºС		WП/ WВ,	WП, Вт/К	, ºС
8	1402	70	5,7	0,183	28084,46	20,07916
5	1865,4	70	4,5	0,289	44351,96	27,94098
2,069	2326	70,0015	3,76417	0,433	66451,21	34,98716
0	2652,4	75,989	3,721611	0,445	68292,82	37,15036
-5	3439	90,2027	3,639248	0,47	72129,49	42,52456
-10	4226	104,1288	3,576029	0,491	75352,3	48,04557
-15	5013	117,827	3,525061	0,51	78268,17	53,77797
-20	5800	131,34	3,482632	0,526	80723,64	59,48992
-25	6587	144,697	3,446441	0,541	83025,65	65,36003
-27	6902	150	3,433333	0,548	84099,92	67,93095

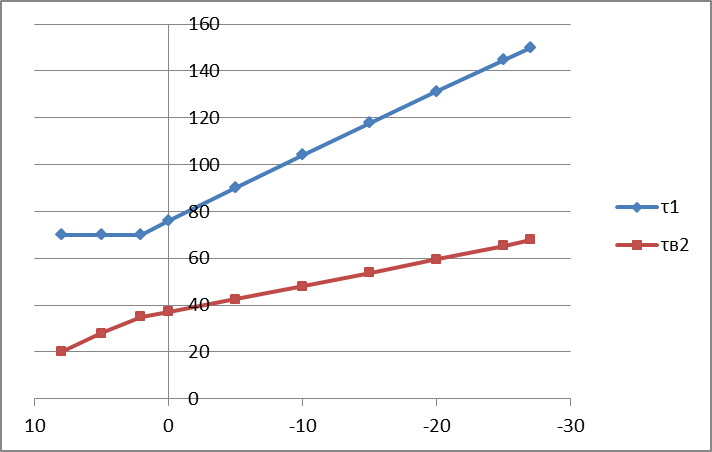

Рис 2.3 График температур воды при комбинированном регулировании вентиляционной нагрузки

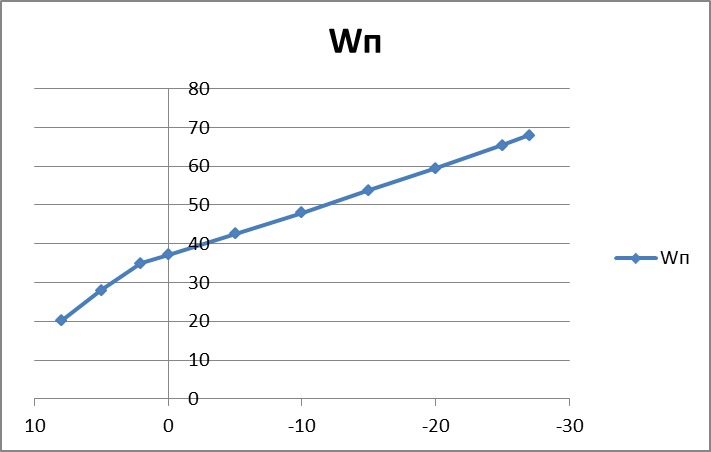

Рис 2.4 График расхода воды при комбинированном регулировании вентиляционной нагрузки
