2. Тепловая нагрузка предприятия. График подачи теплоты

У предприятия имеются 4 вида тепловых нагрузок. Распишем подробнее по режимным периодам.

Зимний период:

Технология: = 9,7;

ГВС: = 5,8МВт;

Вентиляция: = 4,1 МВт;

Отопление: = 16,5 МВт;

Летний период:

Технология: = 9,7 МВт;

ГВС: = · = 5,8· = 4,64 МВт;

В соответствии с формулами 1.7 и 1.8 для промышленного предприятия получим:

= · = 16,5· = 6,14 –0,38·t_тек,

= · = 4,1· = 1,53– 0,095·t_тек,

где t_пом – средняя температура внутреннего воздуха отапливаемых помещений, принимаемая для жилых и общественных зданий равной 18ºС, а для производственных 16ºС.

t_тек – текущая температура наружного воздуха;

t_нрО – расчётная температура наружного воздуха для целей отопления. Ввиду используемых нами укрупнений эта температура совпадает с аналогичной для целей вентиляции, то есть t_нрО = t_нрВ = t_нр = -26ºС, хотя на практике t_нрО обычно ниже t_нрВ.

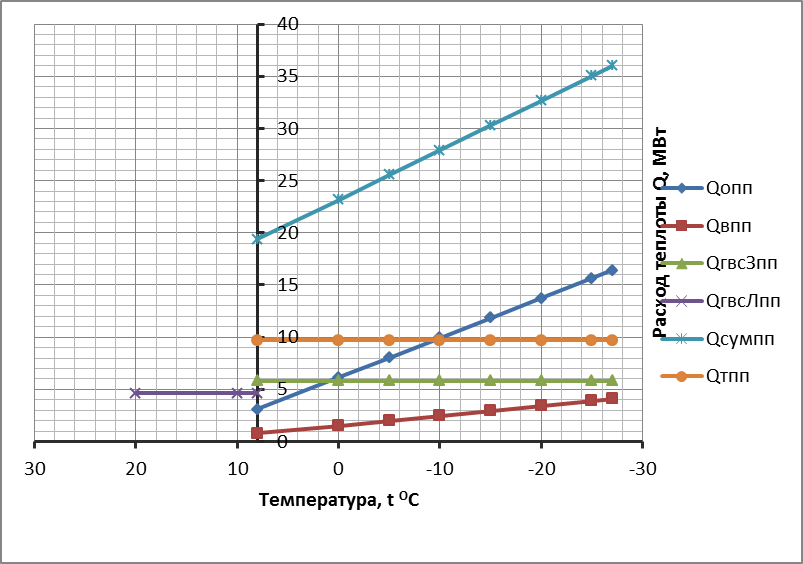

График 1.2. График зависимости тепловых нагрузок промышленного предприятия на отопление, вентиляцию и ГВС и полной нагрузки от температуры наружного воздуха.

Таблица 1.2 Тепловая нагрузка промышленного предприятия

8	4,64	0,632	4,54	9,8843	3,1	0,77	5,8	9,7	19,37
0	9,36	1,1224	4,54	15,022	6,14	1,53	5,8	9,7	23,17
-5	12,285	1,434	4,54	18,259	8,04	2,005	5,8	9,7	25,545
-10	15,21	1,746	4,54	21,496	9,94	2,48	5,8	9,7	27,92
-15	18,135	2,058	4,54	24,733	11,84	2,955	5,8	9,7	30,295
-20	21,06	2,37	4,54	27,5770	13,74	3,43	5,8	9,7	32,67
-25	23,985	2,682	4,54	31,207	15,64	3,905	5,8	9,7	35,045
-27	25,155	2,807	4,54	32,502	16,4	4,095	5,8	9,7	35,995

3. Годовые расходы теплоты

Для построения графика Россандера (см. ниже) нам потребуются данные о длительности периодов с различными температурами в нашем (расчётном) городе, от них зависит длительность работы системы теплоснабжения с различными нагрузками. Такие сведения предоставит [4], приложение 3, стр. 435:

Таблица 1.3 Длительность «стояния» температур
t, ºС	ниже -45	-40	-35	-30	-25	-20	-15	-10	-5	0	8
n, час	–	-	-	7	34	144	470	1020	1850	3380	4780

Годовой расход топлива

, (3.9)

где Q^год – суммарное годовое потребление теплоты, МДж/год;

Q_н^р – низшая теплота сгорания условного топлива, МДж/кг; Q_н^р = 29,3 МДж/кг;

- КПД источника теплоснабжения; = 0,9.

Годовой расход теплоты определяется по следующей формуле

Q^год = Q_о^год + Q_в^год + Q_гвс^год + Q_т^год , (3.10)

где Q_о^год, Q_в^год , Q_гвс^год , Q_т^год – годовые потребления теплоты на цели отопления, вентиляции, горячего водоснабжения и технологии, ГДж/год.

Годовой расход теплоты на отопление для жилых и общественных зданий, ГДж/год:

Q_о.ж^год = n_от  Q_о^ср  3600  24  10^-3, (3.11)

где n_от – продолжительность отопительного периода, в нашем случае n_от = 199 суток = 4776 ч;

Q_о^ср - суммарное среднее потребление теплоты на отопление, МВт. Q_о^ср определяется по выражению

, МВт (3.12)

Тогда МВт.

Определим годовую нагрузку на отопление жилых и общественных зданий:

Q_о.ж^год = 208  10,61  86,4 = 190674,432 ГДж/год.

Годовой расход теплоты на отопление промышленного предприятия, ГДж/год:

, (3.13)

где z_п.п – число часов работы промышленного предприятия в сутки, примем z_п.п=16 ч/сут;

Q_o^D – расход теплоты на дежурное отопление, МВт, определяется по формуле

, (3.14)

где t^д_в – температура воздуха внутри помещения во время работы дежурного отопления, ^оС; в соответствии с [1] принимается равной 5 ^оС, тогода

Определяем годовой расход теплоты на отопление промышленного предприятия

Суммарный годовой расход теплоты на отопление:

Определяется годовая нагрузка на вентиляцию в жилых и общественных зданиях:

Q_в.ж^год = Q_в^ср n_вz360010^-3, (3.15)

где z – усредненное за отопительный период число часов работы системы вентиляции общественных зданий в течение суток (при отсутствии данных принимается равным 16 ч) [1];

где Q_в^ср- суммарное среднее потребление теплоты на вентиляцию жилого района МВт, которое определяется по формуле

, МВт (3.16)

МВт

Тогда по формуле (3.15)

Q_вж^год = 1,22 208  16  3,6 = 14616,576 ГДж/год.

Годовой расход теплоты на вентиляцию на промышленном предприятии, ГДж/год:

(3.17)

где

Тогда суммарный годовой расход теплоты на вентиляцию:

Годовая нагрузка на горячее водоснабжение:

Q_гв ^год = Q_{гв ж} ^год + Q_{гв пп}^год,

где Q_{гв ж} ^год - годовой расход теплоты на ГВС в жилом микрорайоне,

Q_{гв пп}^год – годовой расход теплоты на ГВС промышленного предприятия.

Годовой расход теплоты на горячее водоснабжение жилых районов:

(3.18),

где n_у – расчетное число суток в году работы системы горячего водоснабжения. При отсутствии данных следует принимать 350 суток [1].

ГДж/год.

Годовой расход теплоты на горячее водоснабжение промпредприятия:

,

Так как вода подается только на душевой разбор, который работает в течении двух часов в смену, то общее время использования: Т=4часа.

ГДж/год.

Тогда Q_гв ^год = + = ГДж/год.

Годовой расход теплоты на технологию:

, (3.19)

где z_год – годовое число часов использования максимума технологической тепловой нагрузки, ч/год, принятое значение соответствует 2^х-сменному режиму работы:

z_год = 5600 ч/год;

ГДж/год.

Суммарное годовое потребление теплоты:

Q^год = + + + = ГДж/год.

Годовой расход топлива:

т_у.т./год.

На основе полученных годовых нагрузок жилого района о промышленного предприятия строим годовой график суммарного расхода теплоты.

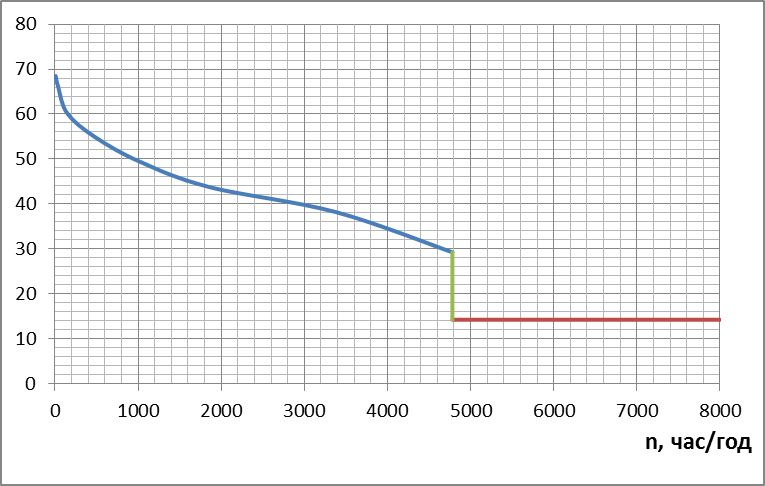

График1.3 – Годовой график суммарного расхода теплоты потребителями
