Сетевые насосы
Располагаемый напор сети, то есть напор который должен обеспечить насос:
ΔНС = ΔНТ + ΔНПОД + ΔНОБР + ΔНАБ (4.1)
где ΔНТ – уже упомянутые потери давления в сетевых подогревателях, ΔНТ = 15 м. вод. ст.;
ΔНПОД – потери давления в подающей линии, ΔНПОД = ΔНи-тк + ΔНтк-жр = 14,13+31,44 =45,57 м. вод. ст.;
ΔНОБР – потери давления в обратной линии, ΔНОБР = ΔНПОД = 45,57 м. вод. ст.;
ΔНу – потери давления в абонентской установке или располагаемый напор на абонентском вводе, принят ранее 15 м. вод. ст.;
Тогда по формуле (4.1):
ΔНС = ΔНТ + ΔНПОД + ΔНОБР + ΔНАБ = 15 + 45,57 + 45,57 + 15 = 121,14 м. вод. ст. = 1187172 Па;
Подача сетевого насоса равна расчётному расходу сетевой воды G = Gтк-жр + Gтк-пп = 157,41 + 100,12 = 257,43 кг/с = 945,66 м3/ч.
В своём выборе мы будем руководствоваться данными [7], рис. П.5, [4], приложение 12 и [8]. Итак, выбираем насос СЭ-1250-140-11. Их будет установлено 2, один – рабочий, один – резервный. Характеристики насоса:
Таблица 3.2 Характеристика сетевого насоса
Насос |
Подача, м3/ч |
Напор, м. вод. ст. |
Кавитационный запас, м. вод. ст. |
КПД не менее, % |
Частота, об/мин |
Но, м. вод. ст. |
SН,
|
СЭ-1250-70-11 |
1250 |
140 |
7,5 |
82 |
1500 |
169,8 |
246 |
Построим характеристику сети и насоса:
Сеть:
Характеристика
выглядит следующим образом:
.
По одной известной нам точке на рабочем
графике сети найдём параметр S:
=
138,09·10-6
.
Насос:
Характеристика:
,
здесь Но – максимальный напор,
SН – параметр насоса.

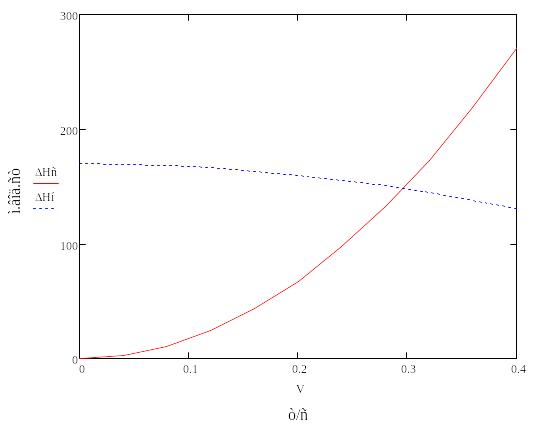

Построенную характеристику приведём на рисунке 3.1.
Рисунок 3.1 Характеристики насоса на сеть
Точка пересечения: VД = 1080м3/ч, НД = 138м. вод. ст.
Выбранный насос нам подходит, поскольку VД > VР = G = 945,66 м3/ч, НД > НР = 121,14 м. вод. ст. и рабочая точка лежит в поле характеристики насоса (на рисунке 4.3 этого не видно).
Для летнего периода года:
Подача сетевого насоса равна G=Gтк-жр+Gтк-пп=70,63+46 = 116,63кг/с = 428,44м3/ч,
Располагаемый напор сети ΔНС = = 63,5 м. вод. ст
В своём выборе мы будем руководствоваться данными [7], рис. П.5, [4], приложение 12 и [8]. Итак, выбираем насос СЭ-1250-70-11. Их будет установлено 2, один – рабочий, один – резервный. Характеристики насоса:
Таблица 3.2 Характеристика сетевого насоса
Насос |
Подача, м3/ч |
Напор, м. вод. ст. |
Кавитационный запас, м. вод. ст. |
КПД не менее, % |
Частота, об/мин |
Но, м. вод. ст. |
SН,
|
СЭ-500-70-11 |
500 |
70 |
10 |
82 |
3000 |
92,6 |
7,95 *10-6 |
Построим характеристику сети и насоса:
Сеть:
Характеристика выглядит следующим образом: . По одной известной нам точке на рабочем графике сети найдём параметр S:
=
41,81·10-6
.
Насос:
Характеристика: , здесь Но – максимальный напор, SН – параметр насоса.
