6.3. Конструкция ячеек комплектных распределительных устройств 10(6) кВ
Ячейки комплектных распределительных устройств 10(6) кВ (рис. 6.3) имеют жесткую металлическую конструкцию, состоящую из корпуса шкафа, выкатного элемента и релейного шкафа. В корпусе шкафа КРУ могут быть встроены трансформаторы тока, трансформаторы напряжения, токоведущие части. В верхней части шкафов КРУ устанавливаются релейные шкафы со встроенной аппаратурой релейной защиты и автоматики, аппаратурой управления, измерения, сигнализации, клеммниками. Выключатели, трансформаторы напряжения и разъемные контакты (выполняющие роль разъединителей) устанавливаются на выкатном элементе (тележке). Конструкция КРУ и выкатных элементов предусматривает возможность фиксирования выкатных элементов в рабочем, контрольном положении, а также их выкатывание из шкафа в ремонтное положение.
КРУ 6-10(35) кВ комплектуется из отдельных шкафов, в каждом из которых размещается аппаратура одного присоединения к сборным шинам.
Корпус шкафа изготовлен из стального листа с антикоррозионным покрытием.
С целью обеспечения безопасности при возникновении электрической дуги шкафы разделены металлическими перегородками на три отсека: сборных шин, высоковольтного оборудования, вспомогательных цепей.
Высоковольтный отсек и отсек вспомогательных цепей с фасадной стороны шкафа имеют дверцы со специальными замками. Можно изготовить шкафы КРУ двухстороннего обслуживания. В шкафах двухстороннего обслуживания с задней стороны шкафа имеются дополнительные дверцы, обеспечивающие доступ в высоковольтный отсек.

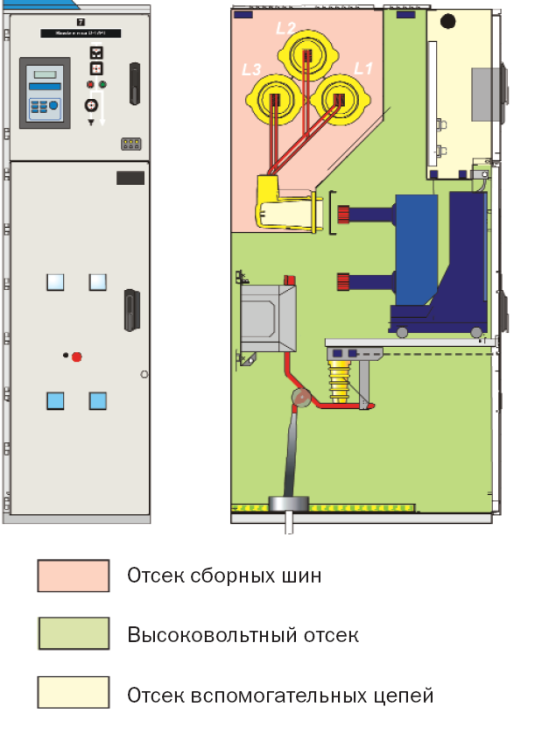

Рис. 6.3. Конструкция ячейки КРУ 10(6) кВ серии D12PT
Выдвижные элементы с выключателями, контакторами, секционными разъединителями и трансформаторами напряжения позволяют обслуживать и ремонтировать это оборудование в процессе эксплуатации.
Следует отметить, что марки аппаратов (силовые выключатели, трансформаторы тока и напряжения, ОПН и др.), доступные для комплектации шкафов КРУ, во многом определяются выбранной серией ячеек.
На рис. 6.4–6.8 приведены схемы главных цепей шкафов КРУ серии D12PT.
Рис. 6.4. Схемы ячеек КРУ 10(6) кВ серии D12PT
1 – Шкаф с силовым выключателем. Ввод/вывод шинами сбоку; 1.1 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод шинами сбоку; 1.2 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод шинами сбоку; 2 – Шкаф с силовым выключателем. Ввод/вывод шинами сзади; 2.1 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод шинами сзади; 2.2 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод шинами сзади

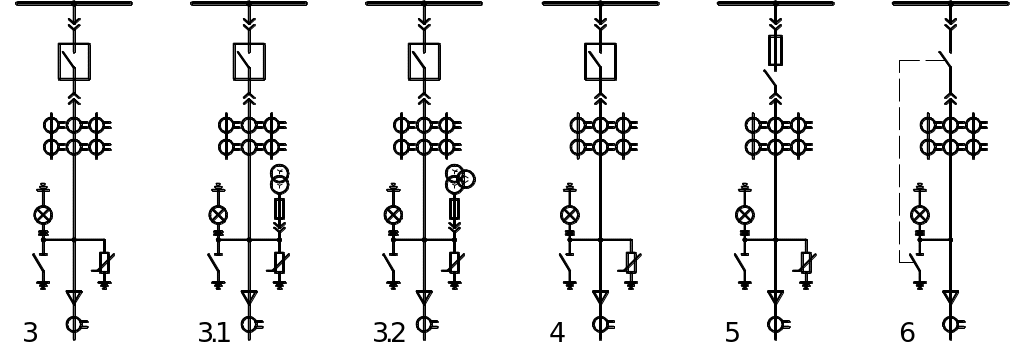

Рис. 6.5. Схемы ячеек КРУ 10(6) кВ серии D12PT
3 – Шкаф с силовым выключателем. Ввод/вывод кабелем снизу; 3.1 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод кабелем снизу; 3.2 – Шкаф с силовым выключателем и измерительным трансформатором. Ввод/вывод кабелем снизу; 4 – Шкаф с силовым выключателем Ввод/вывод кабелем снизу. Ввод/вывод шинами вбок; 5 – Шкаф с контактором. Ввод/вывод кабелем снизу; 6 – Шкаф с выключателем нагрузки. Ввод/вывод кабелем снизу

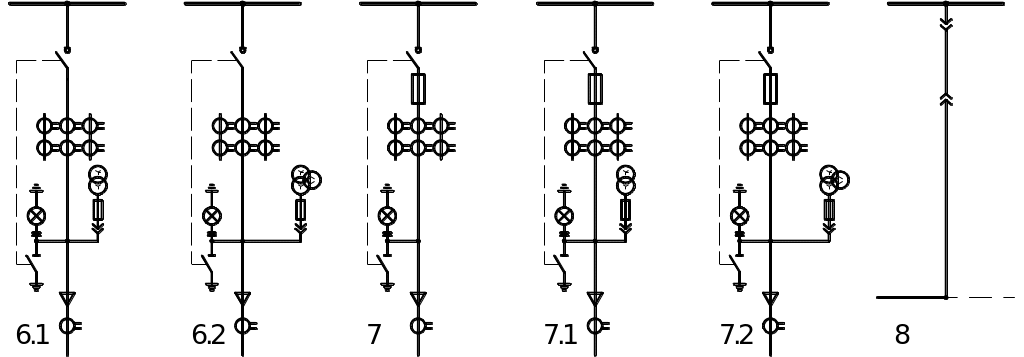

Рис. 6.6. Схемы ячеек КРУ 10(6) кВ серии D12PT
6.1 – Шкаф с выключателем нагрузки и измерительным тр-ром. Ввод/вывод кабелем снизу; 6.2 – Шкаф с выключателем нагрузки и измерительным. Ввод/вывод кабелем снизу; 7 – Шкаф с выключателем нагрузки и предохранителями. Ввод/вывод кабелем снизу; 7.1 – Шкаф с выключателем нагрузки, предохранителями и измерительным тр-ром. Ввод/вывод кабелем снизу; 7.2 – Шкаф с выключателем нагрузки, предохранителями и измерительным тр-ром. Ввод/вывод кабелем снизу; 8 – Шкаф секционного разъединителя. Вывод шинами вбок
Рис. 6.7. Схемы ячеек КРУ 10(6) кВ серии D12PT
9 – Шкаф секционного разъединителя. Вывод шинами назад; 10 – Шкаф секционного разъединителя. Вывод кабелем вниз; 11 – Шкаф с шинным заземляющим разъединителем и измерительным трансформатором; 11.1 – Шкаф с шинным заземляющим разъединителем и измерительным трансформатором; 12, 12.1 – Шкаф с шинным заземляющим разъединителем, измерительным трансформатором и опломбированным отсеком учета
Рис. 6.8. Схемы ячеек КРУ 10(6) кВ серии D12PT
13 – Шкаф с трансформатором собственных нужд (ТСН). Подключение на сборные шины; 13.1 – Шкаф с ТСН. Подключение шинами сбоку; 14 – Шкаф с конденсаторной батареей. Подключение шинами сбоку; 15 – Боковая приставка шинный переход сбоку наверх; 16 – Задняя приставка шинный переход сзади наверх; 17 – Шинный мост
