Аналогова клавіатура

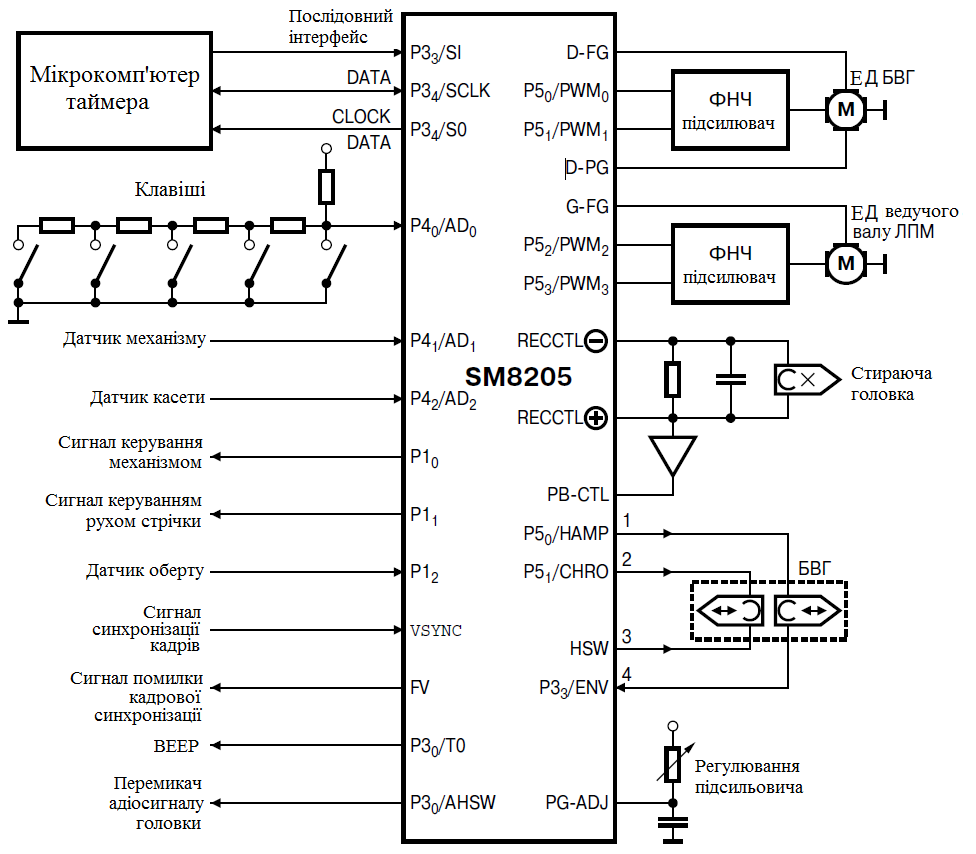

Ще один спосіб, який з успіхом можливо застосувати для зменшення числа задіяних виводів використаних для сканування – аналогове кодування. Нижче наведений приклад використання такого методу в контролері відеокамери. Ідея проста: використовується звичайний АЦП, а при натисканні клавіш підключаються різні гілки опорового дільника. Напруга дільника перетворюється АЦП в код, завдяки якому ідентифікується натиснута кнопка. Такий метод інтерфейсу з функціональною клавіатурою є актуальним при реалізації батарейних пристроїв на основі, наприклад, мікроконтролера Microchip РІС12С672, який має лише 6 виводів вхід/вихід, але серед яких при цьому є 4 канали АЦП.
Рисунок 6. Використання аналогового інтерфейсу для функціональної клавіатури в контролері відеокамери
Найнезвичайніші клавіатури

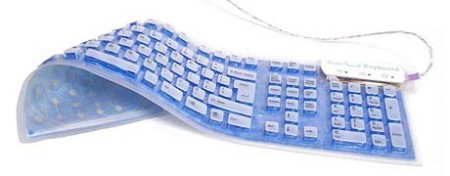

Клавіатура, що згортається
К
лавіатура
практично відповідає стандартній - і
за розмірами і по розташуванню клавіш,
за одним тільки виключенням – вона
згортається, пил і крихти більше не
забиваються під клавіші!
Клавіатура на зап’ястку

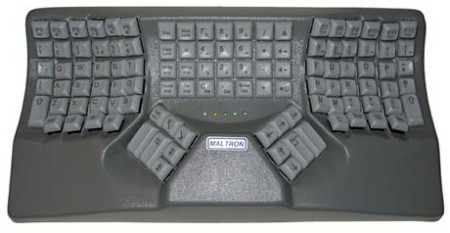

Maltron 3D Ergonomic Keyboard

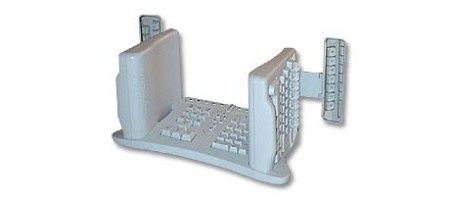

Клавіатура SafeType
Ц
е
наступний крок в розвитку тривимірних
клавіатур. Ідея - розташувати руки
зручніше в порівнянні з традиційною
позицією, за заявою виробника робота з
такою клавіатурою усуває всі фізіологічні
викривлення і абсолютно не ушкоджує
руки.

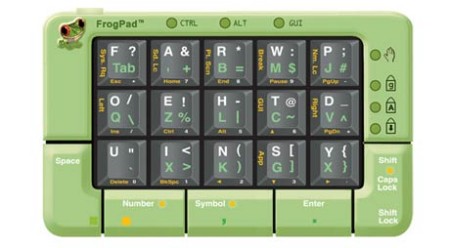

The frogpad
С
коріше
не клавіатура, а кейпад. Розробник
запевняє, що при належному навику людина
може друкувати до 40 слів в хвилину.
Частина букв набирається прямим
натисненням, а ряд з використанням
функціональних клавіш типу Shift-а. Рішення
скоріше для мобільних комп'ютерів.

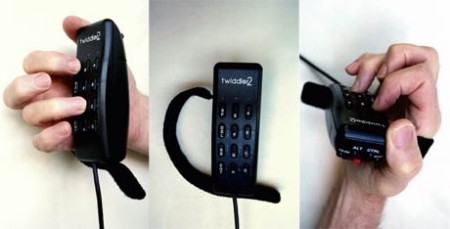

The Twiddler 2

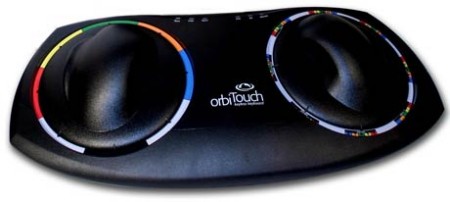

The Orbitouch
В
иступи
обертаються, а букви набираються
відповідно до того, в яких позиціях
вони стоять. Для кожної "ручки" є
вісім позицій. У клавіатурі є вбудована
миша

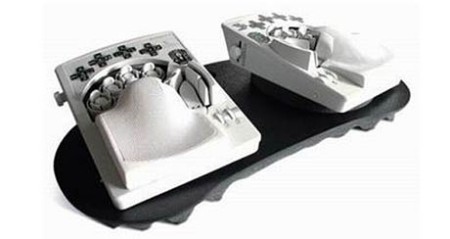

The Datahand
У клавіатурі застосовується стандартна QWERTY розкладка. Отвори, куди вставляються пальці це джойстики, які і відстежують рухи пальців. Половинки можна рознести.

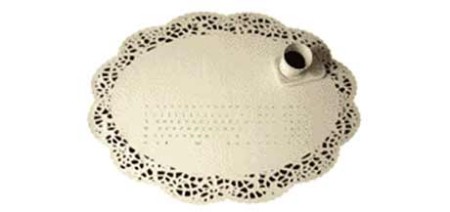

The Tidy Tippist
К
лавіатура
схована всередині декоративної серветки.
Миється з усіх сторін. Вирішено проблему
із потраплянням часток пилу та бруду
всередину.
6.7. Надати приклади будови контактних та безконтактних клавіш.
Рисунок 1.3 – Принцип дії ємнісного перемикача.
Рисунок 1.4 – Конструкція фотоелектричної клавіатури.

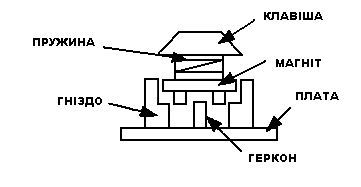

Рисунок №5 – Герконова клавіша
6.8. За структурною схемою пояснити принцип роботи клавіатури.
Ємнісні клавіатури, що забезпечують найвищі показники надійності при порівняно низькій вартості та високій технологічності займають провідне положення на ринку клавіатур. Структура ємнісної клавіатури відображена на рисунку 1.2. При натисканні на клавішу зв'язок між пластинами ємнісної клавіатури різко збільшується, що легко визначити, пропускаючи по ланцюгу імпульсний сигнал. Проблема перешкодостійкості одна з найсуттєвіших для ємнісних клавіатур. Ця проблема вирішується в трьох напрямках: збільшення відношення сигнал/перешкода; введення адаптивного порогу спрацьовування; використання алгоритмічних методів відсіву перешкод.
Рисунок 1.2 – Структурна схема ємнісної клавіатури
Позначення на рисунку: М – матриця ємнісних перемикачів, АК –аналоговий комутатор, ДШ – дешифратор, Г – генератор прямокутних імпульсів, Ф – формувач імпульсу опитування, ЛЧ – двійковий лічильник, ПВЗ – пристрій вибірки та зберігання, К – компаратор, О1,О2 – одновібратори, РГ – регістр, ПІ – послідовний інтерфейс.
