2.8. Аппаратное обеспечение лучевой терапии стоматологических

больных

Для лечения поверхностно расположенных опухолей без прорастания глубоких слоев окружающих нормальных тканей (рак губы 1- 2 стадии, передних отделов языка, слизистой дна полости рта, щеки) используется рентгенотерапевтический аппарат для коротко-, средне- и глубокой рентгенотерапии (Рис.6), линейные или циклические ускорители с высокоэнергетичным электронным или тормозным излучением (Рис. 7, 8).

Рис. 6.

Рентгеновский терапевтический аппарат «Therapax 225»

Задаваемые оператором комбинации тубусов и фильтров, в сочетании со строго определенными энергиями рентгеновского излучения, позволяют осуществлять близкофокусную или глубокую рентгенотерапию.

Рис. 7.

Линейный ускоритель электронов.

Генерирует тормозное излучение с максимальной энергией фотонов 6 -20 Мэв.

.

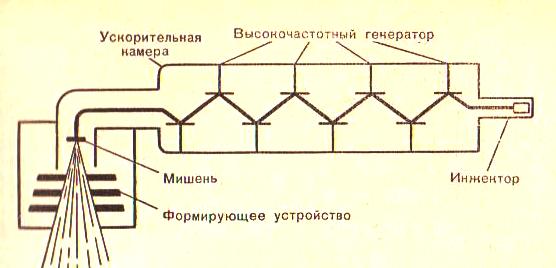

Рис. 8.

Схема устройства, генерирующего пучок тормозного излучения

в линейном ускорителе

.

Рис. № 9

Гамма-терапевтический аппарат, Co-60, активностью

509 Тб (13757 Кюри).

Рис. № 10.

Контейнер с источниками ионизирущего излучения и шланговый

аппарат для контактной терапии методом aftoloding

Рис. 11.

Рентгеновский симулятор «Simview NT».

Для лечения больных с опухолью, прорастающей в окружающие ткани, с инфильтрирующим отеком, используют «жесткое» гамма-излучение Со 60 телегамматерапевтических аппаратов (Рис. 9.).
