Работа с окнами Списков. Создание картографической легенды. Создание Отчетов.
1.8Цель работы
Целью данной лабораторной работы является:
– ознакомление с методикой и технологией создания цифровых карт в геоинформационной системе MapInfo;
– получение практических навыков для регистрации растрового изображения в ГИС MapInfo с выбором координатной системы и картографической проекции;
– получение практических навыков при использовании ГИС для создания цифровой топографической карты, ее документирования.
1.9Работа с окнами Списков
После того, как графика карты приведена в порядок, объектам приписываются атрибуты. В ЦК часто удобно атрибутику хранить в кодах и сопровождать их справочными таблицами.
Коды объектов цифровой карты необходимы для различения видов объектов. Виды объектов выделяются соответствующими условными знаками на исходных картографических материалах. В качестве кодов видов объектов используются целые числа. Присвоение кодов объектам – достаточно ответственный момент для сохранения семантики.
Чтобы карта не потеряла своей информативности, а значит и качества, необходимы тщательные поверки соответствия приписанных атрибутов исходным данным, а также полноты охвата необходимой информации источника. В окнах Списков Вы можете просматривать и обрабатывать данные в традиционной форме строк и колонок, которая обычно используется в системах баз данных и электронных таблицах. Каждая колонка содержит информацию об отдельном поле, таком как код, номер, тип объекта или название. Работа с окнами списков заключается в изменении типа данных, добавлении и изменении записей.
1.9.1Создание таблицы списка
1. Для работы с таблицами необходимо в меню «Table» выбрать в подменю «Maintenance» пункт «Table Structure…». После чего выбирается слой, атрибуты объекта которого будут описаны в таблице (рис.2.1) 1

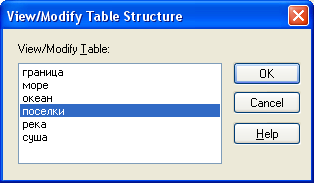

Рис.2.1. Окно выбора необходимого слоя
2. В выпадающем пункте меню «Modify Table Structure» необходимо добавить необходимые столбцы. Для этого выбираем «Add Field», в поле «Name» присваиваем имя столбцу в будущей таблице, а также указываем тип вводимых данных (рис.2.2). В поле «Indexed» отмечаем данные, которые будут визуализированы на слое.
Рис.2.2. Меню «Modify Table Structure»
3. После создания необходимых полей таблицы закрываем («ОК») диалоговое окно. После чего активируем слой, таблицу которого мы корректировали («Мар»/ «Old Layer Control…»/ «Add» / выбираем корректируемый слой / «Add» / «ОК»
4. Переходим в меню «Windows»/ «New Browser Windows» и вносим запись в соответствующее поле Списка (например, код, название объекта и т.п.). Маркер в окне Списка предназначен для того, чтобы выполнять выбор объекта на карте по соответствующей строке Списка. Укажите мышью на любой из маркеров, чтобы выбрать запись в окне Списка, и выберется соответствующий объект на Карте (рис.2.3).
Рис.2.3. Таблица слоя «Поселки»
5. Для визуализации внесенных в таблицу данных необходимо в меню Мар»/ «Layer Control…» включить опцию «Automatic Label On/Off».
1.9.2Подписывание объектов цк
Подписи являются атрибутами географических объектов и располагаются на том же слое, что и объект.
1. Для изменения стиля подписи двойным кликом мышки на существующей подписи вызывается диалог «Label Style» (рис.2.4).
Рис.2.4. Диалог «Label Style»
2. Выбрать режимы показа подписей.
3. Выбрать нужный стиль оформления подписи. Стиль оформления подписей зависит от подписываемого объекта. Например, шрифт подписей объектов гидрографии целесообразнее выбирать синего цвета.
4. Выбрать положение подписи, которое зависит от положения центроида объекта и контролируется посредством привязки и смещения
Эти установки применяются ко всем подписям на данном слое. Подписи могут подвергаться масштабному эффекту, размер подписи не изменяется после изменения масштаба карты. Однако подписи всегда доступны и изменяемы, и их всегда можно редактировать. Каждую подпись можно скорректировать вручную.
