1.4.3Создание объектов цк

Суть данного этапа состоит в формировании карты путем перевода графических карт в цифровую векторную форму представления. В результате оцифровки информация о каждом пространственном элементе карты принимает вид последовательности координат узлов, образующих его контур. Создав Карту из слоев, Вы можете затем настроить каждый слой в отдельности, выбрать вид графических элементов и порядок визуализации слоев.

Свойства слоя в MapInfo задаются в Панели Управление слоями, свойства которой приведены в табл. 1.1.

Таблица 1.1. Свойства Панели Управление слоями

Свойство слоя	Описание
Видимый	По умолчанию каждый слой является видимым. Чтобы сделать слой невидимым, необходимо выключить флажок для слоя в колонке «Видимый»
Изменяемый	По умолчанию все слои являются не редактируемыми. Это значит, что нельзя изменить объекты данного слоя, например, изменить форму, удалить или добавить новые объекты в слой. Чтобы сделать слой изменяемым, необходимо включить флажок в этой колонке

Продолжение таблицы 1.1. Свойства Панели Управление слоями

Свойство слоя	Описание
Доступный	По умолчанию все слои являются доступными. Это значит, что можно выбирать объекты на Карте, используя один из инструментов выбора. Чтобы сделать слой недоступным для выбора, необходимо выключить флажок для слоя в колонке «Доступный»
Подпись	Для того, чтобы включить режим автоматического подписывания слоя, надо установить соответствующий флажок. Чтобы изменить настройки автоматического подписывания, необходимо выключить флажок для слоя в колонке «Подписи»

1. Для того, что бы начать работу со слоями необходимо в меню Панели Управления слоями включить флажок в колонке свойство слоя «Изменяемый».

Для этого заходим в пункт меню Map/Old Layer Control (рис.1.11)

Рис.1.11.

2. С помощью функционального меню Drawing выделяем необходимые слои. Например, рисуем полигон, который будет определять сушу на Карте (рис.1.12).

Рис.1.12.

3. В меню «Map» сохраняем выделенный слой «Save Cosmetic Objects» (рис.1.13-1.14)

Рис.1.13.

Рис.1.14.

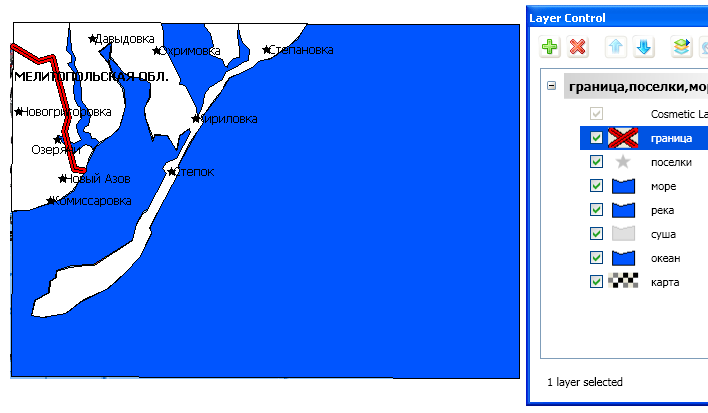

На примере выделено 7 слоев: полигон (суша, море, океан, река), точечные объекты (поселки), линейные (граница), и исходная Карта (подложка) (рис.1.15).

Рис.1.15.

В результате создания пространственных элементов карты их контур принимает вид последовательности координат узлов.

Графические средства или выбираемый Стиль объектов, используемые в картографии представляют неограниченные возможности для выбора стиля элементов, областей и условных знаков, когда необходимо обращать внимание на информационную (содержательную) ценность, легкость восприятия пользователем, удобство запоминания. На практике при создании карт используют разработанную и утвержденную стандартную систему графических, цветовых и буквенно-цифровых обозначений, особенности которой определяются назначением и содержанием конкретной карты. Однако и в условиях учебного процесса необходимо соблюдать основное свойство условных знаков – однородные группы объектов показывают однотипными условными знаками, а внутри групповые различия передаются с помощью некоторых дополнений к условному знаку.
