Звукоізолююча властивість деяких матеріалів
Матеріал огородження |
Середня звукоізолююча властивість, дБ |
Брезент |
4 8 |
Повстина волосяна завтовшки 15 мм в кілька шарів: два три чотири |
9 13 17 |
Картон звичайний завтовшки 4 мм азбестовий завтовшки 25 мм |
16 18 |
Тканина вовняна товщиною 2 мм |
5 6 |
Залізо листове завтовшки, мм: 0,7 2,0 |
25 33 |
Фанера товщиною 3 мм |
17 |
Залізобетон завтовшки, мм 80 110 |
44 47 |
Перегородка поштукатурена: із дощок завтовшки 40 мм із шлакобетонних блоків завтовшки 90 мм |
30 34 42 |
Кладка цегляна: в 1 цеглину (25 см) в 1,5 цеглини (37 см) в 4 цеглини (100 см) |
43 49 60 |
Стіна з двох гіпсових плит завтовшки по 8 см: без проміжку з проміжком 6 см з проміжком 10 см |
44 49 51 |
Скло дзеркальне завтовшки 3 – 4 мм |
28 |
Якщо, необхідно додатково знизити звукову енергію, що відбивається від внутрішніх поверхонь приміщення, використовують звукопоглинальні конструкції та матеріали. Це, як правило, конструкції, які складені з шпаристих матеріалів. В шпаринах таких матеріалів енергія звукових хвиль переходить у теплову енергію. Звукопоглинальні матеріалі застосовують у вигляді облицювання внутрішніх поверхонь приміщень, або ж у вигляді самостійних конструкцій штучних поглиначів, які, як правило, підвішують до стелі (рис. 2.13). У якості штучних поглиначів використовують також драпірування, м'які крісла і т. п.

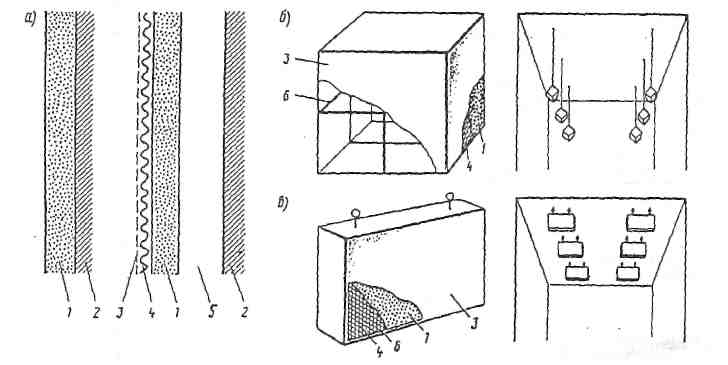

Рис. 2.13 Звукопоглинальні конструкції:
а – облицювання огороджень приміщень;
б – штучні поглиначі у вигляді кубів;
в – штучні поглиначі у вигляді куліс;
1 звукопоглинальний матеріал; 2 будівельна конструкція; 3 перфорований металевий або вапняковий лист (на б і в перфорація не показана); 4 захисний шар (склотканина); 5 повітряний проміжок; 6 каркас
Таблиця2.13
Bиpiб або конструкція |
Товщина шару матеріалу виробу, мм |
Повітряний зазор мм |
Коефіцієнт звукопоглинання при середньо геометричних частотах октавних смуг, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
Плити мінераловатнi, акустичні |
20 |
0 |
0,02 |
0,03 |
0,17 |
0,68 |
0,98 |
0,86 |
0,45 |
0,20 |
Теж саме |
20 |
50 |
0,02 |
0,05 |
0,42 |
0,98 |
0,90 |
0,79 |
0,45 |
0,19 |
Бетонна конструкція, оштукатурена та пофарбована масляною фарбою |
– |
– |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
