Практическая работа № 7 Расчет горизонтальных песколовок с круговым движением воды
Цель работы – изучить принципы расчета параметров очистных сооружений и закрепить теоретические знания
Общие сведения
Горизонтальные песколовки с круговым движением воды (рис. применяют для очистки небольших расходов сточной воды. Их особенностью является создание кругового движения потока воды для поддержания органических примесей в потоке без осаждения. Пропускная способность 1400 - 70000 м3/сут. Содержание песка в осадке доходит до 92%.
|
|
Рисунок 2.5 – Схема песколовки с круговым движением воды: 1 - подача сточной воды; 2 - удаление пульпы; 3 - отвод воды. |
Исходные данные для примера:
максимальный расход сточных вод, qmax = 0,255 м3/с;
наружный диаметр песколовки, Dн = 6000 мм;
расстояние между песколовками, B =10000 мм;
ширина кольцевого желоба, b = 800 мм;
приведенное число жителей
=54025 чел;
число бункеров, принимаем n = 2.
Методика расчета:
Число песколовок в соответствии с требованиями СНиП принято n=2, обе рабочие.
Площадь живого сечения кольцевого желоба песколовки (w, м2):
,
где V - скорость движения воды в песколовке при максимальном притоке сточных вод, согласно СНиП V = 0,3 м/с.
Высота
треугольной части кольцевого желоба
песколовки (
,м):
,
где - угол наклона стенок желоба к горизонту, согласно СНиП = 60.
Площадь
треугольной части желоба (
,
м2):
.

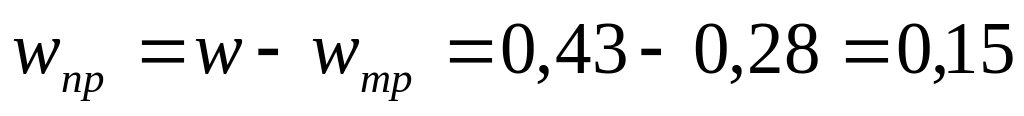

Площадь прямоугольной части кольцевого желоба (м2):
Высота жидкости в прямоугольной части желоба(м):
.

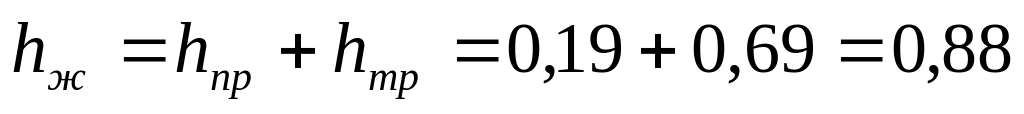

Суммарная полезная высота кольцевого желоба (м):
Высота бункера песколовки (м):
где d - диаметр нижнего основания бункера для песка, d0 = 0,4 – 0,5 м
Высота борта песколовки принимается hб = 0,3 м.
Строительная
высота песколовки: (
,м):
Продолжительность
протекания сточных вод по кольцевому
желобу песколовки определяется по

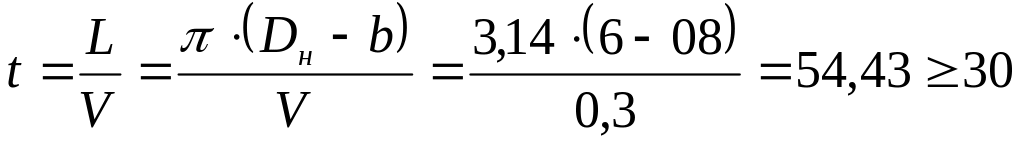

формуле (
,с):
.
Согласно СНиП продолжительность протекания сточных вод по кольцевому желобу должна быть не менее 30 с.
Суточный
объем песка, задерживаемого в
песколовках(
,м3/сут)
,
где A - количество песка, задерживаемого в песколовках на 1 человека; согласно СНиП, A = 0,02 л/сут;
-
приведенное число жителей в населенном
пункте по взвешенным веществам;
Выпавший песок удаляется гидроэлеватором в песковые бункеры, где обезвоживается.
При сухой погоде работают две секции песколовок.
Исходные данные для расчета:
максимальный расход сточных вод qmax =0,15+0,003∙N, м3/с, N - номер по журналу;
наружный диаметр песколовки Dн = 2000+133∙N, мм;
расстояние между песколовками B =10000 мм;
ширина кольцевого желоба b = 500+13,3∙N мм;
приведенное число жителей =30000+1000∙N, чел;
число бункеров, принимаем n = 2.
Сделать вывод.
Практическая работа № 8 Расчет первичных отстойников с вращающимся сборно-распределительным устройством
Цель работы – изучить принципы расчета параметров очистных сооружений и закрепить теоретические знания
Отстойники с вращающимся сборно-распределительным устройством (рисунок ) конструкции Скирдова применяют для очистки бытовых и производственных сточных вод, содержащих до 500 мг/л взвешенных веществ. Конструкция отстойников обеспечивает условия отстаивания сточных вод близкие к статическим, в связи, с чем пропускная способность этих отстойников выше пропускной способности обычных в среднем на 40%.
|

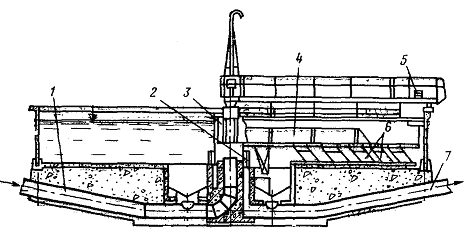

Рисунок 2.6 - Отстойник с вращающимся сборно-распределительным устройством: 1 – подводящий трубопровод; 2 – воздушные затворы; 3 – центральная чаша; 4 – сборно-распределительное устройство; 5 – периферийный привод; 6 – скребки; 7 – отводящий трубопровод осветленной воды. |
Исходные данные для примера:
суточный расход сточных вод
=13775,72 м3/сут;
концентрация взвешенных веществ Ксм=255,4 мг/л;
общий коэффициент неравномерности kобщ – 1,5 ÷ 2,0;
эффективность очистки Э=65%;
высота слоя отстаивания h= 0,4 м;

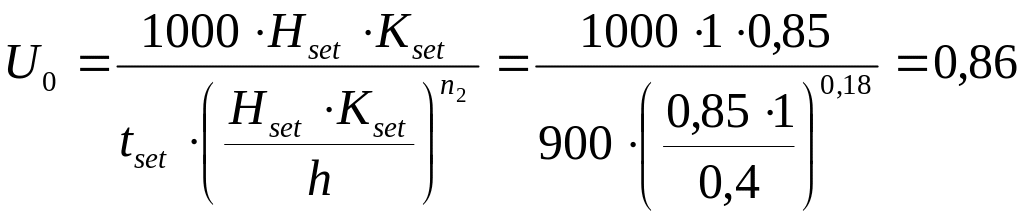

Расчетное значение гидравлической крупности (U0, мм/с) определено по формуле:
где Hset - глубина проточной части в отстойнике, м; согласно таблице 2.2; Kset - коэффициент использования объема проточной части отстойника; согласно таблице 2.2; tset - продолжительность отстаивания, с, соответствующая заданному эффекту очистки и полученная в лабораторном цилиндре в слое h1; принимается по таблице 2.3; при Э = 65%, tset = 900 с; n2 - показатель степени, зависящий от агломерации взвеси в процессе охлаждения; n2 = 0,31, рисунок 2.7.
Основные расчетные параметры отстойников надлежит определять по таблице 2.2
Таблица 2.2
Отстойник |
Коэффициент
использования объема
|
Рабочая
глубина отстойной части
|
Ширина
|
Скорость рабочего потока
|
Уклон днища к иловому приямку |
Горизонтальный |
0,5 |
1,5-4 |
|
5-10 |
0,005-0,05 |
Радиальный |
0,45 |
1,5-5 |
- |
5-10 |
0,005-0,05 |
Вертикальный |
0,35 |
2,7-3,8 |
- |
- |
- |
С вращающимся сборно- распределительным устройством |
0,85 |
0,8-1,2 |
- |
- |
0,05 |
С нисходяще- восходящим потоком |
0,65 |
2,7-3,8 |
- |
|
- |
С тонкослойными блоками: |
|
|
|
|
|
противоточная (прямоточная) схема работы |
0,5-0,7 |
0,025-0,2 |
2-6 |
- |
- |
перекрестная схема работы |
0,8 |
0,025-0,2 |
1,5 |
- |
0,005 |
|

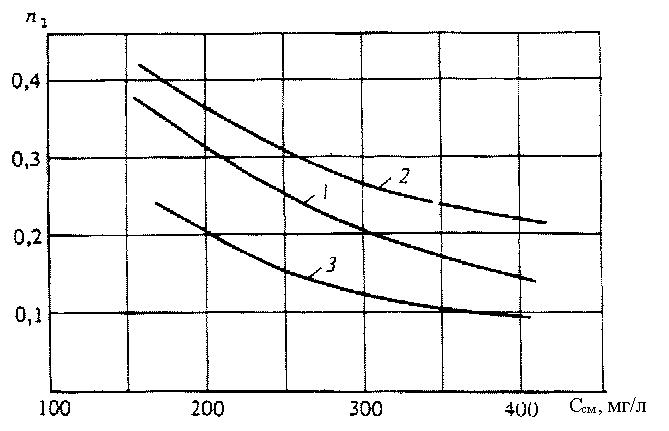

Рисунок 2.7 - Зависимость показателя степени n2 от исходной концентрации взвешенных веществ в городских сточных водах при эффекте отстаивания 1 – Э = 0 ÷ 50%, 2 – Э =50÷70%, 3 – Э = 70% и выше. |
Таблица 2.3
h, мм |
tset, сек |
|||||
900 |
1800 |
2700 |
3600 |
5400 |
10800 |
|
400 |
0,65 |
0,23 |
0,10 |
0,05 |
0,03 |
0,01 |
1200 |
0,96 |
0,81 |
0,62 |
0,46 |
0,23 |
0,06 |
2000 |
0,98 |
0,94 |
0,85 |
0,73 |
0,52 |
0,16 |
2800 |
0,99 |
0,97 |
0,93 |
0,86 |
0,70 |
0,32 |
3600 |
1,00 |
0,98 |
0,96 |
0,92 |
0,83 |
0,46 |
Диаметр отстойника с вращающимися сборно-распределительным устройством (D, м) определен по формуле:
где Vtb - турбулентная составляющая, мм/с, принимаемая по таблице 2.4 в зависимости от скорости потока в отстойнике Vw, мм/с; для отстойника с вращающимся сборно-распределительным устройством Vtb = 0; n – количество отстойников.
Таблица 2.4
Vw, мм/с |
5 |
10 |
15 |
Vth, мм/с |
0 |
0,05 |
0,1 |
Принимаем типовой отстойник D = 15 м.
Производительность
одного отстойника (
,м3/ч)
определена по формуле:
где den - диаметр впускного устройства, м.

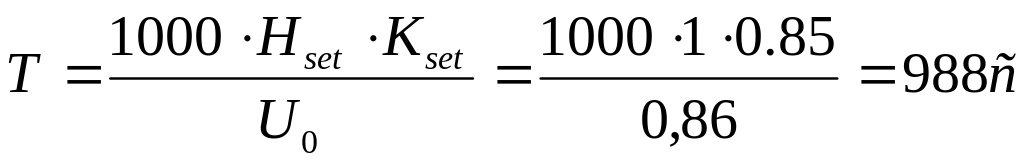

Период вращения распределительного устройства (Т, с) составит:
Количество осадка, выделяемого при отстаивании (Wос, м3/сут) определено по формуле:
,
где Qсут - суточный расход сточных вод, поступающих на сооружения, м3/сут; pmвв - влажность осадка, pm = 95%; - плотность осадка, = 1 т/м3.
Высота слоя осадка принята - 0,3 м.
Высота нейтрального слоя воды – 0,7 м.

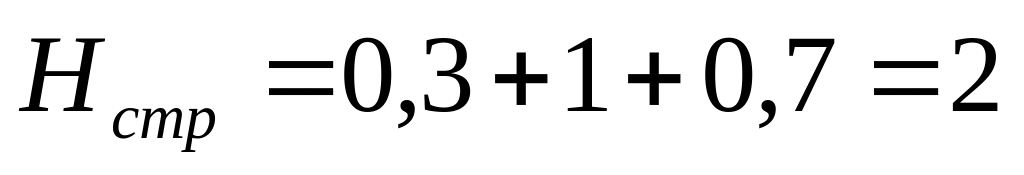

Высота отстойника (Нстр, м) составит:
Объем приямка(Wпр, м2)определен по формуле:
,
где T - время пребывания осадка в приямке, сут; согласно СНиП T = 2 сут.
Выгрузку осадка рекомендуется производить один раз в сутки, но не реже одного раза в 2 суток под гидростатическим давлением.
Исходные данные для расчета:
суточный расход сточных вод =1000+100∙N, м3/сут, N – номер по журналу;
концентрация взвешенных веществ Ссм=100+10∙N, мг/л;
общий коэффициент неравномерности kобщ – 1,5 ÷ 2,0;
эффективность очистки Э=20+1,6∙N ,%;
высота слоя отстаивания h = 400+106∙N, мм;
Сделать выводы.
