Введение

Материаловедением называют прикладную науку о связи состава, строения и свойств материалов. Решение важнейших технических проблем, связанных с экономией материалов, уменьшением массы машин и приборов, повышением точности, надёжности и работоспособности механизмов и приборов во многом зависит от развития материаловедения. Непрерывный процесс создания новых материалов для современной техники обогащает науку о материалах, которая стимулирует появление новых технический идей. Революционную роль сыграли полупроводниковые материалы и жидкие кристаллы в электронике, композиционные материалы в авиации и ракетостроении, сверхпроводники и аморфные сплавы в электронике и радиотехнике и т.д.

Теоретической основой материаловедения являются соответствующие разделы физики и химии, однако наука о материалах в основном развивается экспериментальным путём. Поэтому разработка новых методов исследования строения (структуры) и физико-механических свойств материалов способствует дальнейшему развитию материаловедения.

Изучение физических (плотность, электропроводимость, теплопроводность, магнитная проницаемость и др.), механических (прочность, пластичность, твёрдость, модуль упругости и др.), технологических (жидкотекучесть, ковкость, обрабатываемость резанием и др.) и эксплуатационных свойств (сопротивление коррозии, изнашиванию и усталости, жаропрочность, хладостойкость и др.) позволяет определить области рационального использования различных материалов с учётом экономических требований .[1]

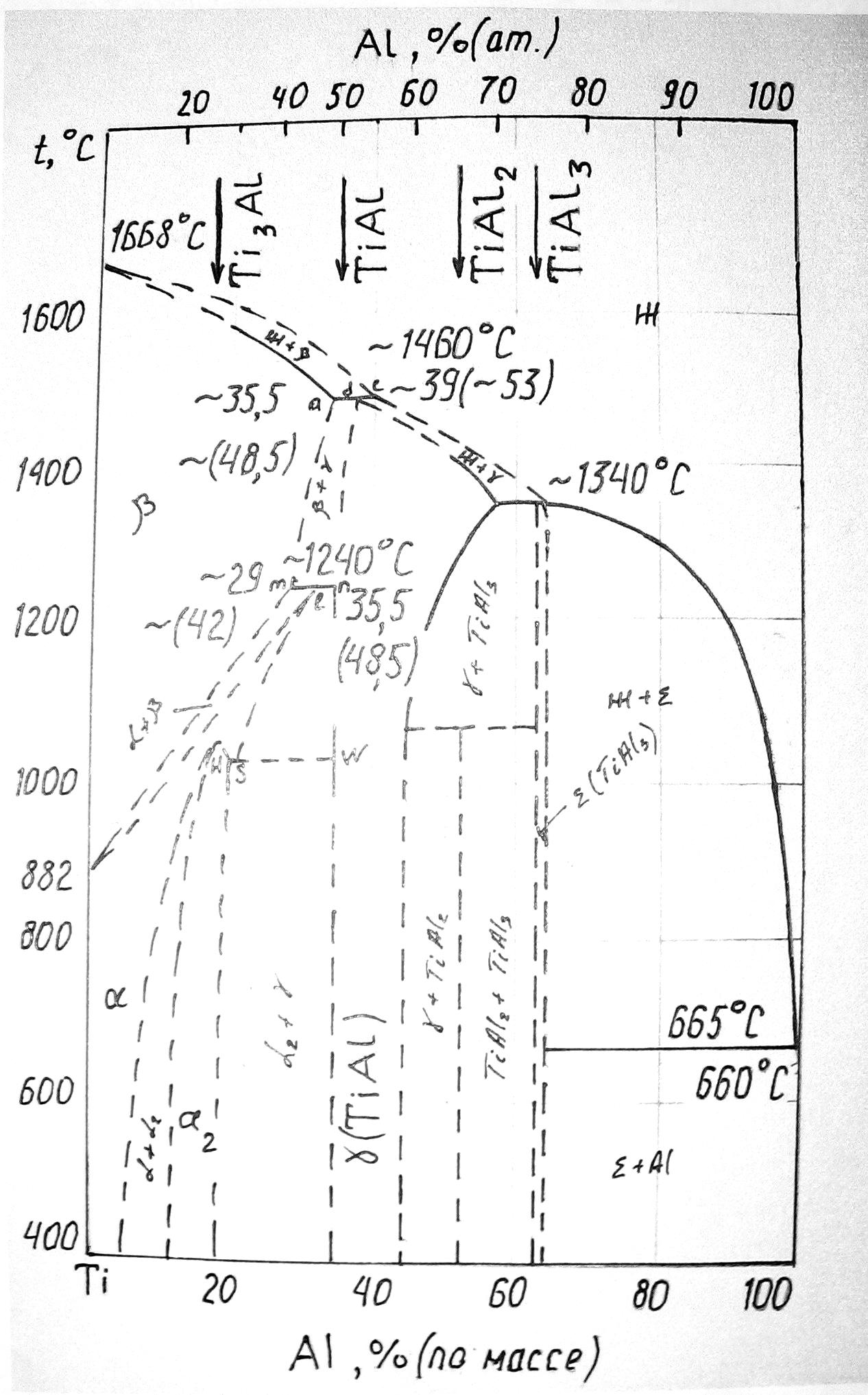

Рисунок 1 - Диаграмма состояния системы Ti-Al

1. Исследование диаграммы состояния Ti – Al

1. Описание компонентов диаграммы состояния Ti – Al

На рисунке 1 изображена диаграмма состояния Ti – Al. Эта диаграмма представляет собой двухкомпонентную систему с полной растворимостью в жидком состоянии, с ограниченной растворимостью в твердом состоянии, с наличием полиморфизма, с образованием неустойчивого химического соединения, с наличием промежуточных фаз.

Рассмотрим один из компонентов диаграммы состояния титан. Это серебристо-белый металл с малой плотностью (4,5 г/см³), высокой температурой плавления (1672 °С), высокой прочностью, высокой коррозионной стойкостью. Титан имеет две полиморфные модификации. Низкотемпературная модификация Ti_α, существующая до 882 °С, характеризуется гексагональной плотноупакованной решеткой с периодами а = 0,296 нм, с = 0,472 нм (20 °С). Высокотемпературная модификация Ti_β имеет решетку объемно-центрированного куба с периодом а = 0,332 нм (при 900 °С). Титан имеет полиморфное превращение Ti_α ↔ Ti_β (882,5 °С) при медленном охлаждении происходит по нормальному механизму с образованием полиэдрической структуры, а при быстром охлаждении – по мартенситному механизму с образованием игольчатой структуры.

Второй компонент диаграммы состояния это алюминий. Это металл серебристо-белого цвета. Чистый алюминий имеет небольшую плотность (2,7 г/см³) и низкую температуру плавления (660 °С). Он не имеет полиморфных превращений и кристаллизуется в решетке гранецентрированного куба с периодом а = 0,4041 нм (при 20 °С), атомный радиус 0,143 нм. Алюминий обладает высокой теплопроводностью, электропроводностью и очень высокой скрытой теплотой плавления. Растворимость алюминия в низкотемпературной модификации Ti_α при 900 °С составляет 24,5 %, а максимальная растворимость

в высокотемпературной модификации Ti_β при 1460 °С составляет 34,5 %.

1.2 Описание всех фаз диаграммы состояния Ti – Al

Рассмотрим фазы, которые существуют на диаграмме состояния Ti – Al:

Фаза α – это ограниченный твердый раствор внедрения Al в низкотемпературную модификацию Ti_α, предельная растворимость Al в Ti_α составляет 32 % Al при температуре 1240 ^оС.

Фаза β – это ограниченный твердый раствор внедрения Al в высокотемпературную модификацию Ti_β, предельная растворимость Al в Ti_β при 1460 ^оС составляет 33 %.

Фаза γ – это промежуточная фаза на основе устойчивого химического соединения TiAl.

Фаза α₂ – это промежуточная фаза на основе устойчивого химического соединения Ti₃Al.

Фаза ε – это промежуточная фаза на основе устойчивого химического соединения TiAl₃ [2].

1.3 Фазовые превращения на диаграмме состояния Ti – Al

На диаграмме состояния показано фазовое равновесие сплавов. В соответствии с горизонтальными линиями диаграммы состояния фазы при охлаждении испытывают превращения: линия аdс является линией перитектического равновесия ж_с + β_а↔ γ_d; линия mln это линия перитектоидного равновесия β_m + γ_n ↔ α_l; линия hsw это линия эвтектоидного

равновесия α_s ↔ α_2(h) + γ_w [2].

1.4 Механические свойства титановых сплавов

Механические свойства титана характеризуются хорошим сочетанием

прочности и пластичности. Высокая пластичность объясняется большим количеством систем скольжения и двойникования благодаря малому соотношению с/а = 1,587. Механические свойства титана сильно зависят от наличия примисей, особенно водорода, кислорода, азота и углерода, которые образуют с титаном твердые растворы внедрения и промежуточные фазы: гидриды, оксиды, нитриды и карбиды. Небольшое количество кислорода, азота и углерода повышает твердость, временное сопротивление и предел текучести, однако при этом значительно уменьшается пластичность, снижается коррозионная стойкость, ухудшается свариваемость, способность к пайке и штампуемость. Поэтому содержание этих примесей в титане ограничено сотыми, а иногда тысячными долями процента. Очень вредная примесь в титане – водород. Присутствуя в весьма незначительном количестве, водород выделяется в виде тонких хрупких пластин гидридной фазы на границах зерен, что значительно охрупчивает титан. Водородная хрупкость наиболее опасна в сварных конструкциях из-за наличия в них внутренних напряжений. Допустимое содержание водорода в техническом титане находится в пределах 0,008 – 0,012%. [3]

1.5 Построение кривых охлаждения для сплава 1(ВТ-18) и сплава 2 (60% Al)

время

Т

Ж

↓

__β__

ж+β

↓ ↓

__β__

β

↓

__α__

α

↓

__α₂__

α+α₂

а б

Рисунок 2 - Кривая охлаждения (а) и столбик структур (б) для сплава 1 (ВТ-18)

Ж

↓

__γ__

Ж + γ

↓

__ε__

ε+γ^ост

↓ ↓

___ε___

ε+γ^ост

↓ ↓

___TiAl₂___

TiAl₂+ε^ост

а б

Рисунок 3 - Кривая охлаждения (а) и столбик структур (б) для сплава 2 (60%Al)
