Лабораторная работа № 1

Выполнить оценку качества летно-съемочных работ по аэрофотоснимкам

Порядок выполнения задания

Изучите основные положения по аэрофотосъемке. Выполните визуальную оценку фотографического качества комплекта аэросним­ков, включающего 1 маршрут по 5 снимков. Для оценки фото­грамметрического качества составьте накидной монтаж снимков по маршрутам, в тетради вычертите цифровую схему.

Определение продольных и поперечных перекрытий на аэроснимках

Продольные перекрытия определите для всех аэроснимков мар­шрутов, поперечные - по межмаршрутным перекрытиям в начале и конце маршрута. Для определения перекрытий используйте специ­альную линейку, у которой расстояние между штрихами 0 и 100% равно стороне аэроснимка. Штрих 100 на линейке приложите на на­кидном монтаже к правому краю правого аэроснимка, а по краю ле­вого аэроснимка отсчитайте величину перекрытия в процентах. На рис. 1 показано измерение перекрытий.

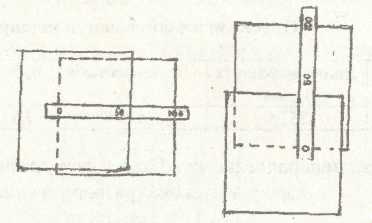

Рис. I. Измерение перекрытий

Оценка продольных и поперечных перекрытий

Таблица 4

№ аэроснимка	Рх, %	№ аэроснимка	Pv,%	Заключение
1422	64,5	1422	42,0	Перекрытия в пределах допуска
1423		1928

Оценка прямолинейности маршрута

На каждом маршруте проведите его ось, соединяя прямой линией центры первого и последнего снимков (рис. 2). Измерьте это расстоя­ние L. Определите наиболее удаленный от оси маршрута центр, из­мерьте полученное расстояние (1). Измерения выполните с точностью до 0,1 мм.

Рис. 2. Оценка прямолинейности маршрута

Прямолинейность рассчитайте по формуле:

/ п = 100%

L

Результаты занесите в таблицу 5

Оценка прямолинейности маршрутов

Таблица 5

№ маршрута	Длина маршрута L, мм	Стрела прогиба l, мм	п,%	Заключение
1	257,0	1,5	0,6	В пределах допуска

Оценка непараллельности базиса фотографирования стороне аэрофотоснимка (разворота снимков)

Оценку выполните в начале и конце каждого маршрута. Для это­го соедините центры первого я пятого снимка и измерьте транспор­тиром угол ф, составленный продольными сторонами снимков с ли­нией, соединяющей их центры (рис. 3). Результаты оценки представь­те в табл. 6 согласно образцу.

Рис. 3. Схема определения разворота снимков

Оценка разворота снимков

Таблица 6

№ маршрута	φ1 (° ')	φ2 (° ')	Заключение
1	2,00	0,30	Разворот снимков в пределах допуска
11	1,30	0

Определение рабочей площади аэроснимка

На среднем снимке выделите рабочую площадь abed, ограничен­ную средними линиями перекрытий (рис. 4). Вычислите площадь аэро­снимка графическим способом.

Определите масштаб аэроснимка по формуле:

где Н- высота фотографирования(3000м); f — фокусное расстояние(200мм)

Рассчитайте рабочую площадь на снимке в см и площадь на местности в км .

Рис. 4. Определение рабочей площади

Задание для самостоятельной работы:

- выписать из основных положений по аэрофотосъемке требо­вания к фотографическому качеству;

- по каждому пункту оценки фотограмметрического качества дать заключение. Для этого выписать допуски из инструкции и сравнить их с полученными данными;

- выписать показатели фотограмметрического качества, которые не оценивались при выполнении данной лабораторной работы.

К сдаче представить:

• расчеты по определению масштаба аэроснимка комплекта № 1;

• данные по оценке качества аэроснимков комплекта № 2.

Вопросы для самопроверки

1. Назовите виды аэро- и космических съемок. К какому виду от­ носятся материалы, представленные Вам для работы?

2. Назовите параметры аэрофотосъемки, устанавливаемые при проектировании.

3. Назовите части аэрофотоаппарата.

4. Назовите этапы негативного и позитивного процессов.

5. Перечислите элементы фотоизображения, размещаемые в пре­делах кадра аэро- и космического снимка.

6. Назовите порядок составления накидного монтажа.

7. Перечислите требования к фотографическому качеству мате­риалов аэрофотосъемки.

8. Перечислите требования к фотограмметрическому качествуматериалов аэрофотосъемки.

Лабораторная работа № 2

РЕШЕНИЕ ЗАДАЧ ПО АЭРОФОТОСНИМКУ И ТОПОГРАФИЧЕСКОЙ КАРТЕ

Цель работы: приобретение студентами простейших навыков решения задач по аэрофотоснимку и топографической карте.

Содержание задания: Используя топографическую карту и аэрофотоснимок, решить следующие задачи: 1) определить масштаб аэрофотоснимка; 2) определить площадь, покрываемую снимком, на карте; 3) Определить расстояние по аэрофотоснимку; 4) определить топографические объекты, изобразившиеся на аэрофотоснимке; 5) определить координаты точек по снимку.

Указания по выполнению работы.

1. Масштаб планового аэрофотоснимка приближенно вычисляют как отношение фокусного расстояния аэрофотоаппарата к высоте фотографирования над средней плоскостью . Если высота фотографирования неизвестна, то масштаб снимка может быть определен как частное от деления расстояний, измеренных между двумя точками снимка и соответствующими точками местности на карте, т.е.

, (2.1)

где - расстояние на снимке, - расстояние на местности.

Для контроля и для повышения точности масштаб снимков определяют дважды, для чего на снимке и на карте выбирают два отрезка, расположенные примерно под прямым углом. Концами отрезка должны служить точки, четко изобразившиеся на снимке и нанесенные на карте.

2. Для определения площади * , покрываемой снимком на карте, необходимо на карту нанести четыре точки, соответствующие углам снимка. Если данные точки совпадают с четкими контурными точками, то решение задачи сводится к нахождению местоположения их на карте. В противном случае местоположение углов снимка на карте находят промерами от четких контурных точек, нанесенных на топографическую карту и изобразившихся на аэрофотоснимке. От расстояний, измеренных на снимке , к расстояниям на карте переходят по формуле

, (2.2)

где - знаменатель масштаба карты.

3. Для определения расстояния по аэрофотоснимку отрезок измеряют циркулем-измерителем с помощью масштабной линейки. Расстояние на местности, соответствующее отрезку на снимке вычисляют по формуле

, (2.3)

Для контроля это расстояние определяют по карте.

4. Определение топографических объектов, изобразившихся на аэрофотоснимке, сводится к нахождению предметов и контуров местности на карте и установлению их содержания, количественных и качественных характеристик с помощью таблиц условных знаков.

5. Для определения координат точки снимка необходимо:

   • Выбрать на снимке четыре контурные точки , которым на карте соответствуют точки

   • Соединить прямыми точки на снимке и соответствующие им точки на карте (рис.2.1);

   • Взять полоску бумаги, наложить ее на снимок и обозначить на ней короткими штрихами прохождение лучей из точки на точки и ;

   • Перенести эту же полоску бумаги на карту и наложить ее при точке так, чтобы направления лучей из на , проходили через соответствующие штрихи на полоске бумаги;

   • Прочертить на карте направление из точки через штрих ;

   • Определить аналогичным путем направление на точку из двух других точек, например из точек и .

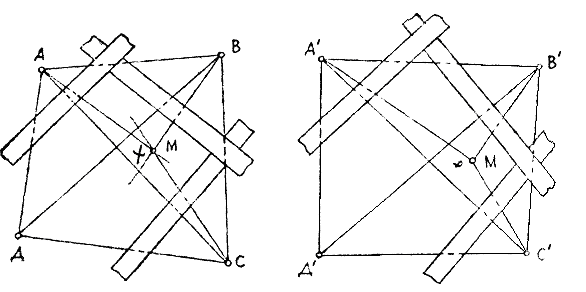

Рис. 2.1

Вследствие погрешностей графических построений получится треугольник погрешностей, стороны которого не должны превышать 0,5 - 0,7 мм. Центр треугольника погрешностей будет представлять вероятнейшее положение точки на карте. Получив таким образом положение точки на карте, определяют ее координаты.

Лабораторная работа №3.

Теория одиночного снимка

Используя рекомендуемую литературу, необходимо:

– ознакомиться с расположением в пространстве всех плоскостей, точек и линий центральной проекции, с закономерностями изображения объектов при центральном проектировании их на плоскость, то есть с линейной перспективой;

– изучить закономерности изменения масштаба на наклонном аэроснимке равнинной местности, линейных смещений точек за угол наклона снимка и рельеф местности. В качестве литературных источников предлагаются: [1], [3], [4].

Задание 1.Выполнить геометрический анализ изображения на аэроснимке.

Рассчитать для заданных точек масштаб изображения, линейные смещения за влияние угла наклона аэроснимка и рельефа местности.

Исходные данные:

фокусное расстояние f = (100 + №*10) мм;

высота фотографирования Н = (1700 + 10 №) м;

угол наклона α = 2^о;

угол разворота снимка  = №;

четыре точки с известными координатами Х и У ( в системе снимка) и

отметками Z.

Таблица 1

Таблица координат

Номер точки	Х, мм	У, мм	Z, м
1	30 + 0,5 №	40 + 0,5 №	20,5 + №
2	–60 + 0,5 №	50 + 0,5 №	50,9 + №
3	–60 + 0,5 №	–50 + 0,5 №	130,7 + №
4	50 + 0,5 №	–70 + 0,5 №	70,4 + №

Примечание. № – порядковый номер студента по общему списку двух групп

(сообщается преподавателем на установочных лекциях).
