6. Технологические схемы перегрузочных работ по заданным грузам
Исходя из сменной пропускной способности причала (Рсут/3) на один трюм и комплексной нормы выработки (КНВ) одной механизированной линии (приложения 13) из того же приложения выбирается номер схемы механизации, иллюстрация которой приведена в приложении 14. Для каждого вида груза выбирается своя схема механизации технологического перегрузочного комплекса (ТПК). При этом общее число технологических линий на единицу меньше количества трюмов в судне.
7. Выбор подвижного состава
Для перевозки штучных грузов используются открытые вагоны общего пользования (рис.7.1а); навалочных (руда, уголь, минерально - строительные материалы) – полувагоны (гондолы, рис. 7.1б) и саморазгружающиеся полу-вагоны (хопперы, думпкары, рис 7.1в и г); лесных – гондолы, зерновых – крытые вагоны общего пользования и специализированные вагоны с раздвигающейся крышей, контейнеры – платформы, нефти и нефтепродуктов – цистерны. Технические характеристики основных грузовых вагонов железных дорог, приведены в приложении 12.

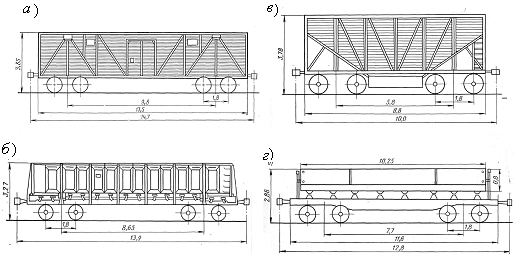

Рис. 7.1. Типы вагонов, используемых в порту: а) четырехосный крытый вагон
б) гондола; в) хоппер; г) думкар.
Таблица 7.1
Данные для расчётов по железнодорожным вагонам
Вид груза |
Тип вагона |
Грузоподъемность
вагона
|
Длина вагона
(габаритная) |
Примечание |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
Автомобильный транспорт так же принимает участие в грузообороте какого-либо груза, но в курсовом проекте не учитывается. Тип автомобиля и характеристики приведены в приложение 13.
Прикордонные и тыловые железнодорожные пути.
Для выбранной схемы механизации определятся требуемое количество прикордонных железнодорожных путей по приложения 15. Количество тыловых железнодорожных путей, как правило, равно двум.
Ниже показан расчет прикордонных и тыловых железнодорожных путей, который выполняется в отдельных случаях по рекомендации преподавателя. Для случаев размещения перегрузочных путей и складов в виде непрерывной линии вдоль всего причального фронта (см. рис. 6.1 и 6.2) их количество определяется, исходя из следующих соображений.
Число
прикордонных путей рассчитывается на
долю суточного грузо-оборота,
обрабатываемого по прямому варианту
(1-
)×
.
Задаваясь числом подач вагонов в сутки Сп равным 3, 6 или 9 (соответст-венно 1, 2 или 3 в смену), и зная среднюю грузоподъемность вагона для данной категории груза , определяем число одновременно устанавли-ваемых вагонов:
=
.
(7.1)
Учитывая,
что для установки вагонов необходимо
устраивать разрывы между вагонами в
промежутках между причалами, где обычно
размещаются съезды с одного пути на
другой, полезная длина путей на причалах
принимается равной 0,8
.
Тогда количество путей (с учетом
одного обгонного пути), необходимых для
установки расчетного числа вагонов,
будет равно
=
+
1, (7.2)
где - средняя длина вагона.
Для нефтяных или зерновых грузов применяют погрузку и разгрузку вагонов в специализированных районах, поэтому выражения (7.1) и (7.2) к ним не применимы.
Число тыловых железнодорожных вагонов аналогично, что вместо (1- ) в выражении для числа вагонов входит просто величина :
=
(7.3)
Число тыловых
путей
будет равно:
=
+ 1, (7.4)
где - длина фронта складов.
В некоторых случаях длина фронта склада может отличаться от длины причальной линии, например для штучных грузов. Так же, как и для прикордонных путей, к вычисленной величине следует добавить один обгонный путь.
Если склады не привязаны к длине причальной линии, то нередко применяют концентрированную разгрузку или погрузку грузов в специальных пунктах. К этому побуждают иногда и противопожарные требования (нефтегрузы) или санитарные требования (зерно).

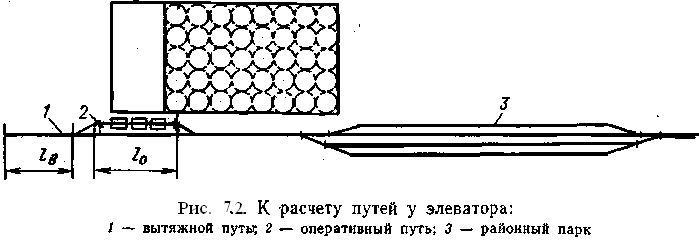

На рис. 7.2 приведен пример погрузочно-разгрузочных путей у зернового элеватора. После прибытия из сортировочного парка очередной подачи в районный парк 3 вагоны расцепляют и небольшими группами их натравляют под погрузку (выгрузку) на оперативный путь 2. После обработки эти вагоны проталкивают на вытяжной путь 1, а очередную группу, поданную из районного парка, ставят на оперативный путь.
Во время обработки последней группы вагонов предыдущую убирают с вытяжного пути в парк на путь комплектования обработанных вагонов. Такая система обеспечивает непрерывную равномерную работу по приемке или отправке зерна и возможность санитарной защиты груза при его обработке. Пути у элеватора рассчитывают из следующих соображений. Пропускная способность одного перегрузочного пункта равна:
=
,
(7.5)
где
— число
часов работы порта в сутки;
—
время загрузки (выгрузки) вагона, ч;
- время на перестановку вагонов, ч.
Обычно
+
не превышает 0,3 — 0,5 ч.
Зная
суточное число вагонов
,
(7.6)
определяем число одновременно устанавливаемых вагонов
.
(7.7)
Длина оперативного пути принимается равной:
,
(7.8)
где
длина вытяжного пути –
=
,
к расчетной длине пути добавляется 20 м
для локомотива.
Все вычисления вносим в таблицу 7.2 ( для нефти ж/д пути не считаются)
При
выполнении расчётов по определению
числа прикордонных и тыловых железнодорожных
путей следует иметь в виду, что в
подпортальном пространстве кранов с
шириной портала 10,5, 15,3 и удобно разместить
две три нитки железнодорожных путей.
Поэтому, варьируя числом подач в сутки(
=
3,6,9), нужно стремиться к осуществлению
отмеченного обстоятельства (с учетом
обгонного пути). Аналогичным образом
следует поступать при проектировании
тыловых железнодорожных путей у
складов штучных грузов, где обработку
вагонов производят у рампы.
Таблица 7.2
Результаты расчета железнодорожных путей
Параметр |
Буквенное обозначение параметра |
Значение параметров |
|||||
|
|
|
|
||||
Расчетный суточный грузооборот, т/сут |
|
|
|
|
|
||
Коэффициент складирования |
|
|
|
|
|
||
Элементы вагона |
грузоподъемность, т |
|
|
|
|
|
|
длина, м |
|
|
|
|
|
||
Коэффициент использования грузоподъемности |
|
|
|
|
|
||
Прикордонные железнодорож-ные пути |
число подач вагонов в сутки |
|
|
|
|
|
|
число вагонов, подлежащих установки |
|
|
|
|
|
||
полезная длина причального фронта, используемая для установки вагонов, м |
0,8 |
|
|
|
|
||
число путей у причального фронта |
|
|
|
|
|
||
Тыловые железнодорож-ные пути |
число подач вагонов в сутки |
|
|
|
|
|
|
число вагонов, подлежащих установки |
|
|
|
|
|
||
полезная длина фронта склада, используемая для установки вагонов |
|
|
|
|
|
||
Число тыловых путей |
|
|
|
|
|
||
Примечание: При компоновки следует добавить один обгонный путь. |
