9.Определение размеров топочной камеры, конвективного газохода и размещение горелок.

Топочная камера проектируемого котла представляет собой параллелепипед (а_т - ширина, b_т – глубина, h_т – высота)

Объём топочной камеры ограничивается осевой плоскостью экранных труб стен и потолка. Сечения топки по осям труб экранов f_т определяется на основании опробированной в практике плотности тепловыделения по сечению топки q_f

f_т= , м² (9)

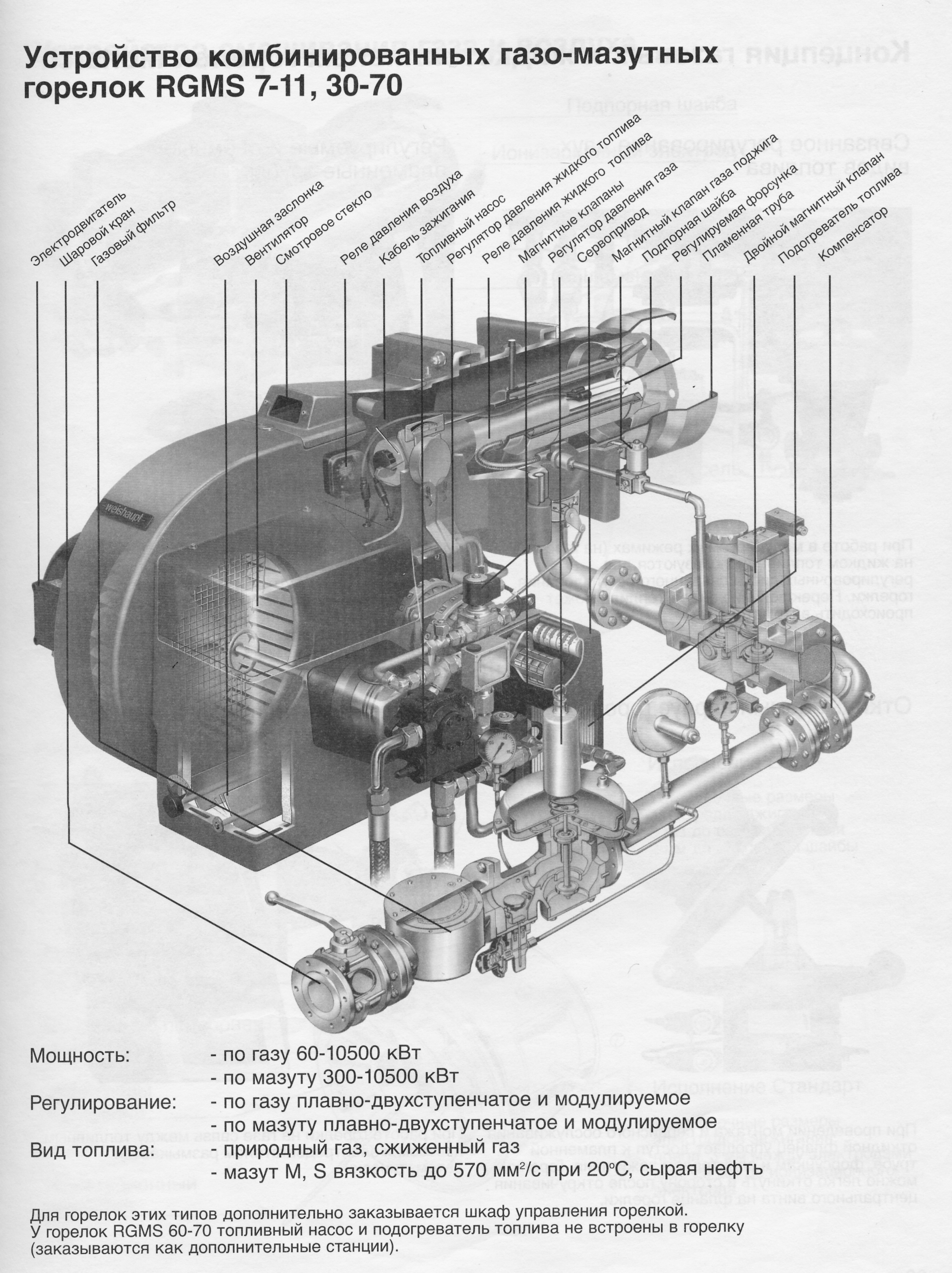

Ширина и глубина топочной камеры выбираются исходя из размеров пламени горелок и их тепловой мощности. В курсовом проекте используются автоматические горелки Weishaupt [ ]. Размеры сечения топочной камеры определяются по номограмме рис.9.1

рис 9.1

Тепловая мощность горелки

, кВт (9.1)

где В_р – объёмный расход природного газа, м³/ч;

- низшая теплота сгорания газа, кДж/м³.

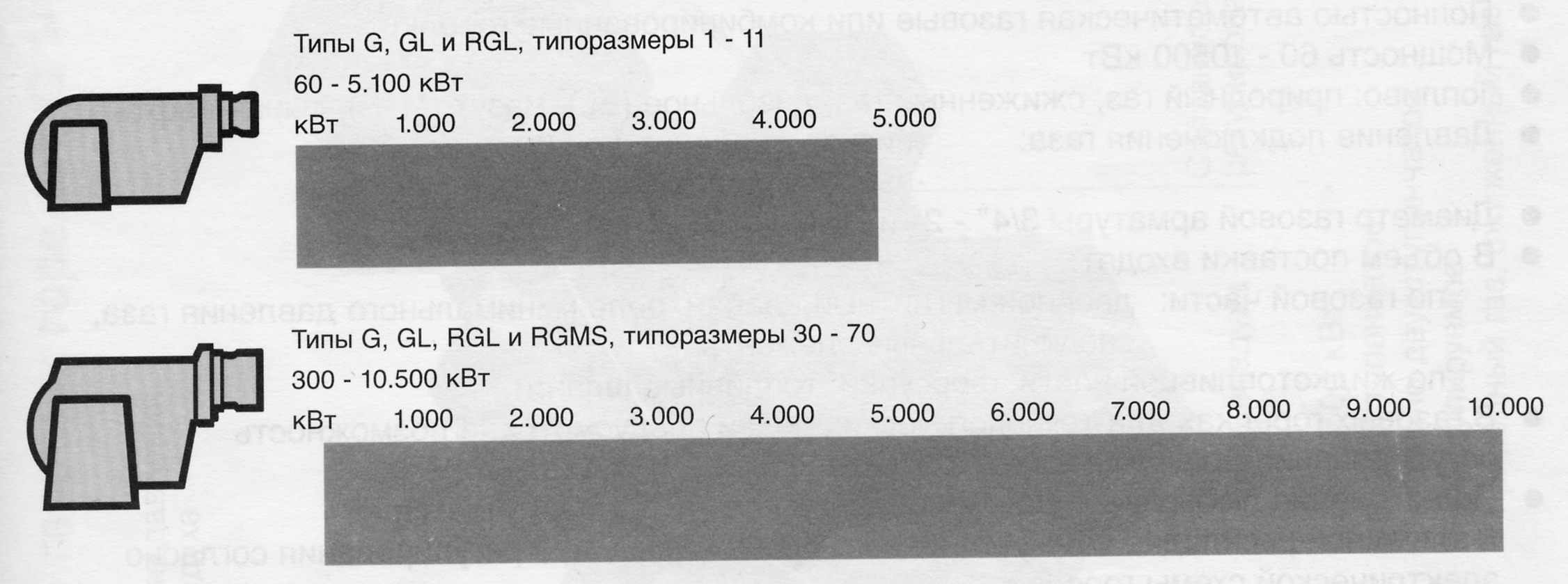

В котлах малой производительности( до 25 т/ч) устанавливается одна горелка на котёл. Тип подходящей горелки выбирается по каталогу[ ].

Результат выбора горелки представлен в табл. 9.1

Таблица 9.1

Тип горелки	Количество
Monarh газомазутная 1000…1000 кВт	1

Объём топочной камеры котла выбирается исходя из допустимого теплового напряжения топочного объёма .

, м³ (9.2)

Результаты расчёта сечения, объёма и высоты топочной камеры представлены в табл. 9.2

Таблица 9.2

,м³/с	,кДж/м³	,кВт/м²	, м²	,кВт/м²	,м³	h_т,м

Наименьшее сечение конвективного газохода определяется исходя из объёма газов на входе в шахту и по их экономически оптимальной скорости

, м² (9.3)

где F_k – сечение, м²; - температура дымовых газов на входе в газоход, ^оС; К – коэффициент живого сечения потока; – оптимальная скорость дымовых газов, м/с.
