Исходные данные.
Пролёт
здания
;
Грузоподъёмность
крана
;
Отметка
головки кранового рельса
Длина
здания
Шаг
колонн
Режим
работы кранов
Номер
района снеговой нагрузки
Номер
района ветровой нагрузки
Тип
местности
Характер
покрытия
Высота
фермы
Высота
фонаря
Пролет
фонаря
Класс
стали ферм
Класс стали колонн
Справочные данные по мостовому крану:
Таблица 1.
Грузо -подъ-ёмность крана Q, тс |
Про- лёт зда- ния L, м |
Размеры, мм |
Максимальное давление колеса |
Минимальное давление колеса |
Горизон-тальная сила на колесо Тк, кН |
Крановый рельс |
||||||||||
|
|
|
|
|
|
|
|
|
тип |
высо-та l1р, мм |
||||||
125/20 |
30 |
4000 |
400 |
9350 |
4600 |
520 |
550 |
154 |
163 |
20,7 |
КР-120 |
170 |
Высота
подкрановой балки
Вес подкрановой балки
Рис. 1. Схема мостового крана
Компоновка поперечной рамы.

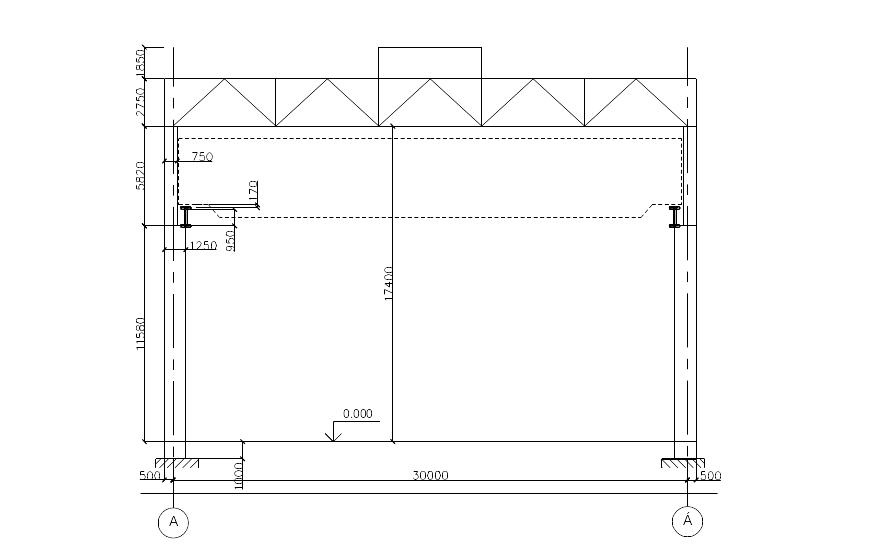

Рис. 2. Схема поперечной рамы цеха.
Вертикальные размеры.
Принимаем H2=4600мм
где
,
учитывает прогиб фермы.
где
отметка
головки кранового рельса.
Принимаем
(кратно
600 мм
).
Высота
верхней части колонны:
где
- высота подкрановой балки,
- высота кранового
рельса.
Высота нижней
части колонны:
где
заглубление
базы колонны ниже пола.
Полная высота
колонны:
Высота стропильной
фермы в осях:
2.2. Горизонтальные размеры.
Для режима работы
крана
требуется проход (в теле колонны) для
обслуживания крана, поэтому принимаем
привязку колонны к разбивочной оси
.
Высота сечения
верхней части колонны
,
при этом
Привязка кранового рельса к разбивочной оси
Назначаем
(кратно
).
Высота сечения
нижней части колонны:
,
при этом из условия жёсткости для режима
работы крана
:
Пролёт мостового
крана:
Определение нагрузок на раму.
Нагрузки определяем
с учётом коэффициента надёжности по
назначению
Постоянная нагрузка.
Нагрузку на
кровли подсчитываем по таблице 2.
Таблица 2.
Состав нагрузки |
Нормативная нагрузка, кПа |
Коэффициент надежности по нагрузке |
Расчетная нагрузка, кПа |
Рулонная кровля из двух слоев битумно-полимерного материала на мастике с грунтовкой основания |
0.12 |
1.30 |
0.156 |
Выравнивающий цементно-песчаный раствор марки 50 γ=1800кг/м3; ρ=15 мм по жесткому утеплителю |
0.22 |
1.3 |
0.286 |
Полистиролбетонные плиты γ=180кг/м3; ρ=200 мм |
0.35 |
1.20 |
0.42 |
Пароизоляция из битумно-полимерной мастики |
0.04 |
1.3 |
0.052 |
Железобетонные плиты покрытия 3x6 h=0,3 м |
1.5 |
1.1 |
1.65 |
Стропильные фермы со связями L=30 |
0,3 |
1.05 |
0.315 |
Итого |
2.53 |
|
2.879 |
Расчётная равномерно распределённая постоянная нагрузка на ригель рамы:
Узловая постоянная нагрузка на ферму:
где
длина
панели верхнего пояса фермы.
Опорная реакция ригеля рамы:
