V. Расчет защитной зоны одиночного стержневого молниеотвода.

Одиночный стержневой молниеотвод состоит из молниеприемника, токоотвода и заземляющего устройства (рис. 4).

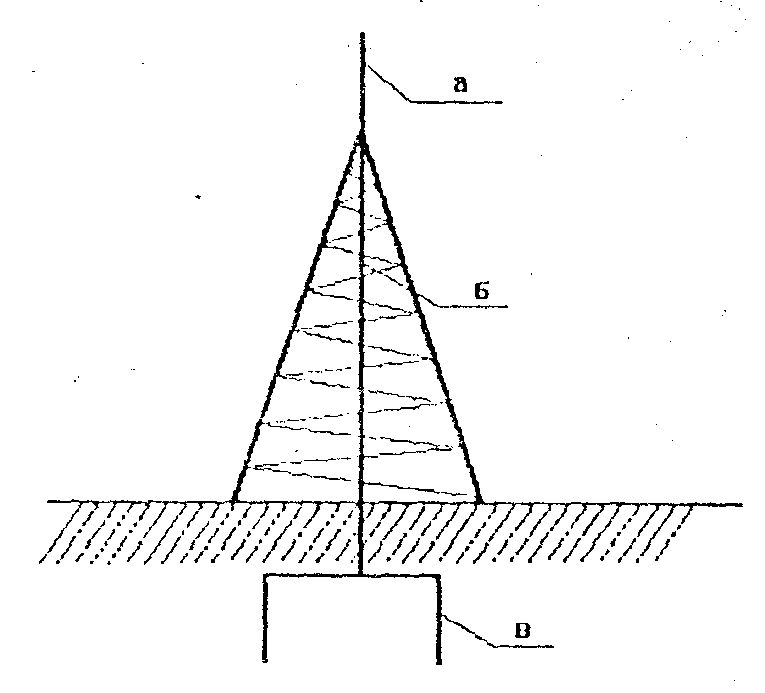

Рис. 4. Одиночный стержневой молниеотвод:

а) молниеприемник, б) токоотвод, в) заземляющее устройство.

Стержневой молниеотвод устанавливается или отдельно от защищаемого объекта, или на защищаемом объекте. Защитную зону можно определить графически или расчетным путем. При графическом определении весь защищаемый объект должен войти в зону защиты молниеотвода.

30

1. Определение защитной зоны одиночного стержневого молниеотвода высотой .

Графическое построение защитной зоны. Зона защиты одиночного стержневого молниеотвода представляет собой конус с образующей в виде ломаной линии АВО (рис. 5).

Основанием конуса является круг, радиусом r=1,5h. Ломаную линию конструируют следующим путем: точку А на вершине молниеотвода соединяют с точкой В, расположенной на уровне земли на расстоянии r/2 от основания молниеотвода, точку С на молниеотводе на высоте 0.8h соединяют с точкой О, находящейся на уровне земли на расстоянии r от основания молниеотвода.

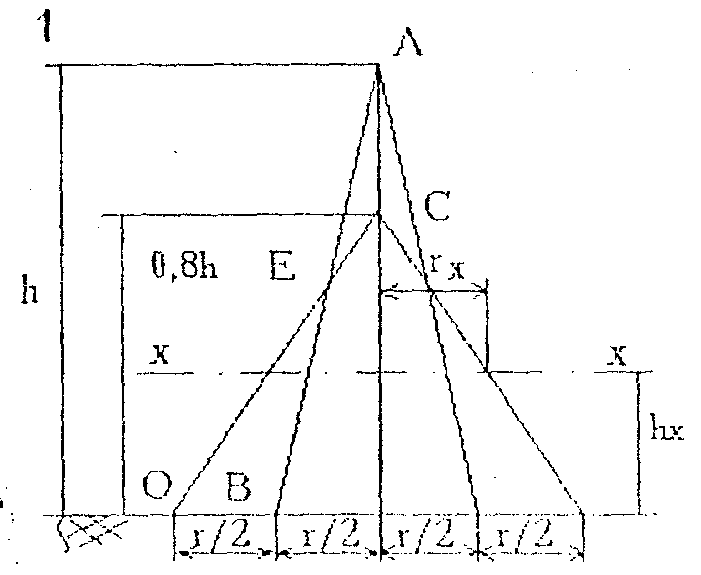

Рис. 5. Зона защиты одиночного стержневого молниеотвода

высотой до 60м:

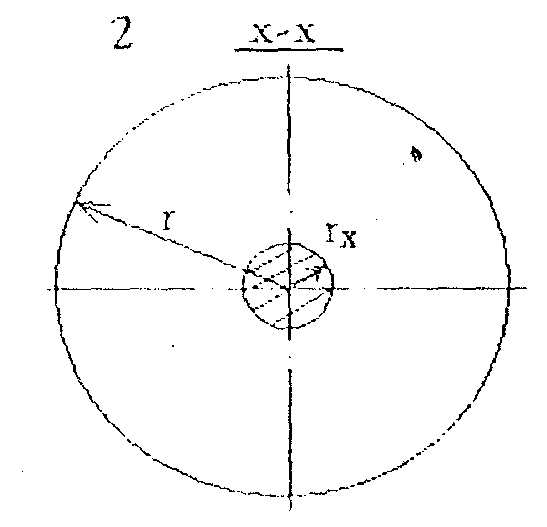

1 - зона защиты в разрезе; 2 - сечение по х - х.

Расчет радиуса защитной зоны на высоте . Горизонтальное сечение зоны защиты на высоте защищаемого сооружения представляет собой круг, радиусом (рис. 5.2). Радиус защитной зоны на высоте

определяется следующими соотношениями:

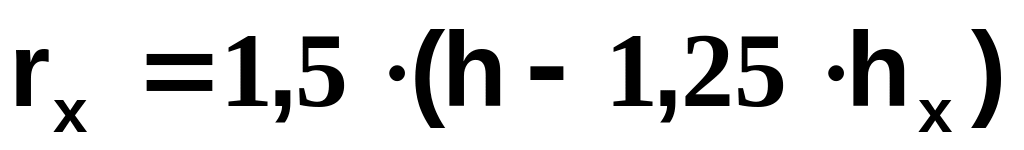

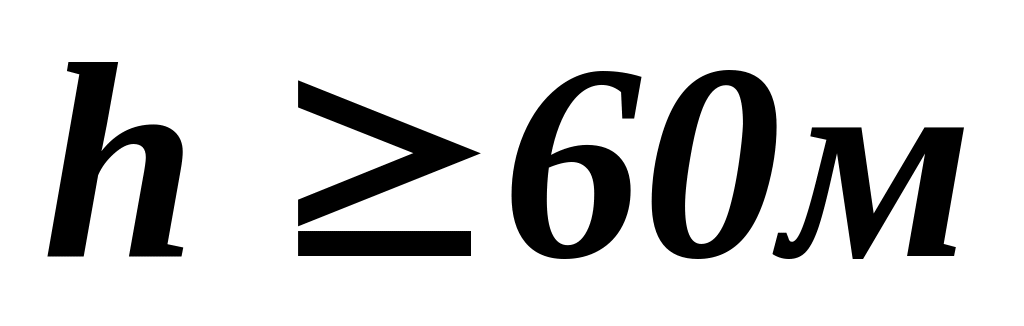

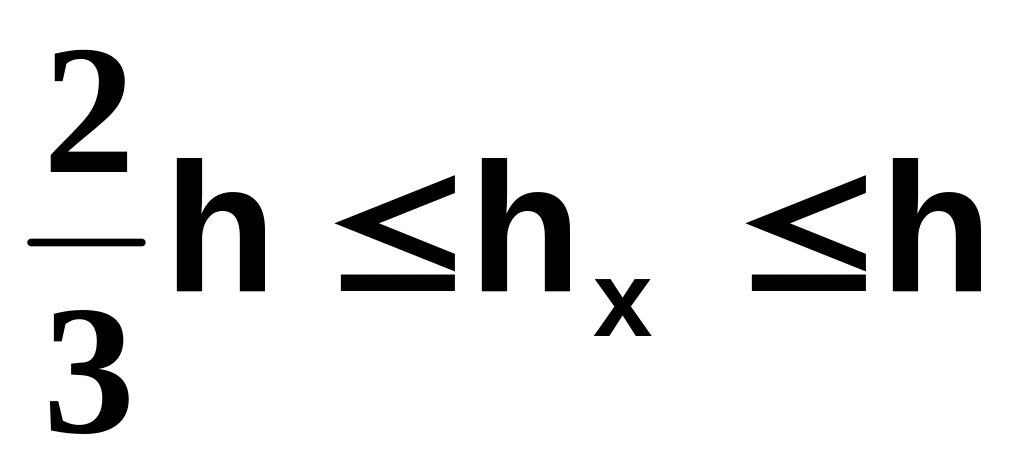

, при ; (56)

31

при (57)

При определении высоты молниеотвода надо руководствоваться высотой защищаемого объекта.

1. Если , то для расчета высоты молниеотвода применяют формулы (56) и (57) в зависимости от соотношения: и , м.

Если при расчете h получается более, чем 60м, то надо сделать перерасчет по формулам (58) или (59);

2. Если . то высота молниеотвода h рассчитывается по формулам (58) и (59) в зависимости от соотношения: и , м.

2. Определение защитной зоны одиночного стержневого молниеотвода высотой h от 61 до 100м.

Зона защиты одиночного стержневого молниеотвода высотой от 61 до 100м по форме аналогична зоне защиты одиночного стержневого молниеотвода высотой до 60м, но в ней основанием конуса принимается круг, радиусом r=90м (рис. 6).

Радиус зоны защиты определяется следующими соотношениями:

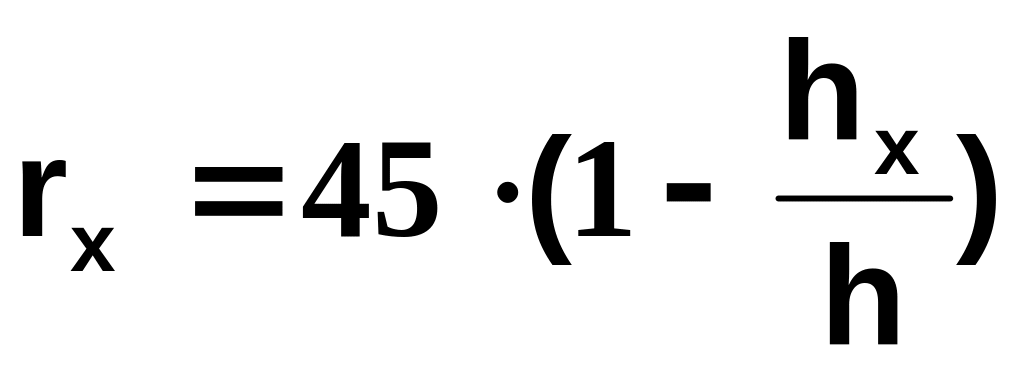

, при (58)

, при (59)

32

Задача.

Рассчитать высоту одиночного стержневого молниеотвода

или радиус защитной зоны и начертить последнюю. Определить,

защищен ли объект высотой h и длиной b. Молниеотвод установлен

на защищаемом объекте в центре.

Номер варианта	Исходные данные
	h, м	, м	, м	b, м
1	2	3	4	5
1	x	1,5	54	2,5
2	x	4,5	35	7,0
3	x	3,0	48	5,0
4	x	45,0	12	84,0
5	x	15,0	52	30,0
6	x	3,0	10	6,0
7	x	5,0	44	10,0
8	x	22,0	25	45,0
9	70	x	40	2,5
10	70	x	62	6,8
11	80	x	50	4,2
12	80	x	65	4,3
13	78	x	48	65,0
14	78	x	60	25,0
15	85	x	80	2,5
16	85	x	66	14,0
17	90	x	59	35,0
18	90	x	80	5,0
19	94	x	62	30,0
20	94	x	84	1,5
21	96	x	65	50,0
22	x	25,0	33	50,0
23	x	6,0	37	12,0
24	x	22,5	46	42,0
25	x	25,0	30	50,0

33

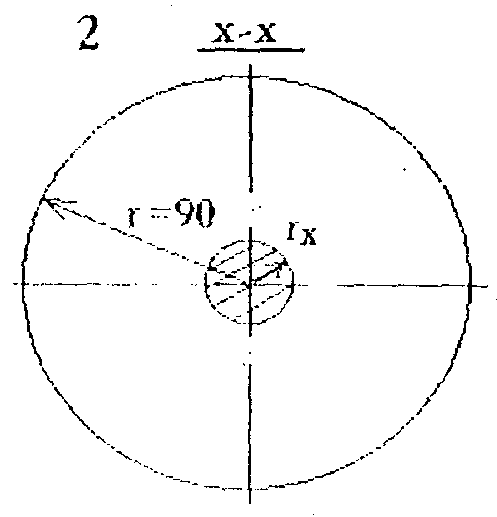

Рис. 6. Зона защиты одиночного стержневого молниеотвода

высотой от 61 до 100м:

1 - зона защиты в разрезе; 2 - сечение по х - х.
