16.Зануление. Требование пуэ к зануляющим проводникам и заземлению нейтрали.

Зануление – это преднамеренное электрическое соединение с нулевым защитным проводником металлических частей, которые не проводят ток, которые могут оказаться под напряжением в результате повреждения изоляции.

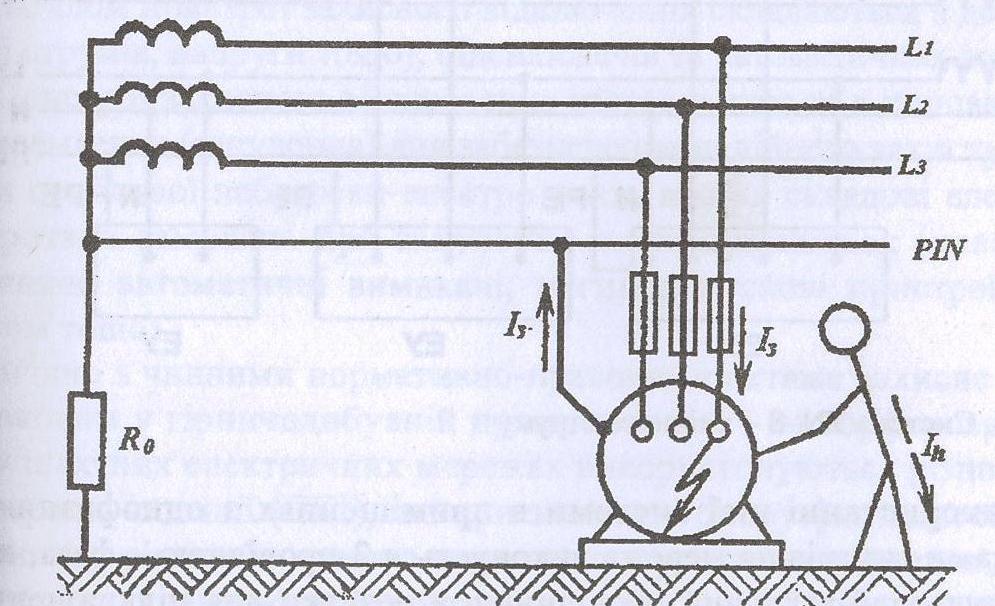

Принцип зануления показан на рисунке: Принцип действия зануления состоит в том, что оно превращает замыкание на корпусе установки в однофазовое короткое замыкание. В результате этого срабатывает защита от коротких замыканий - установка отключается от источника питания.

Требования к нулевым защитным проводникам:

1. В качестве нулевых защитных проводников разрешается использовать 4- жилу кабеля в трех фазных сетях, трубопроводы, металлическую броню кабеля, металлические конструкции, магистраль заземления;

2. Обеспечение неразрывности соединения;

3. Запрещается устанавливать в нулевых защитных проводниках коммутирующую аппаратуру;

4. При эксплуатации однофазных потребителей запрещается использование нулевого рабочего проводника;

5. При эксплуатации воздушных линий передач для обеспечения безопасности в случае обрыва нулевого проводника выполняется повторное его заземление.

6. Требование к сети с глухозаземленной нейтралью:

7. Для сети 380/280В суммарное сопротивление всех заземлений должно быть менее 4 Ом;

8. Сопротивление одиночного повторного заземлителя должно быть менее 30 Ом.

Согласно с ПУЭ в сетях с напряжением до 1000В, в которых нейтраль источника питания глухозаземленная, а открытые токоведущие части электроустановки присоединены к нейтрали с помощью нулевых защитных проводников возможны такие варианты реализации зануления:

• система TN-C – это система TN, в которой нулевой защитный и нулевой рабочий проводник соединены в одном проводнике на всей ее длине;

• система TN-S – это система TN, в которой нулевой защитный и нулевой рабочий проводник разделен на всей ее длине(исп. сейчас);

• система TN-C-S – это система NT, в которой функции нулевого защитного рабочего проводника соединены в одном проводнике на какой-то ее части, начиная от источника питания.

17. Защитное отключение

Защитное отключение – это быстродействующая защита обеспечивающая отключение электроустановки при возникновении опасности поражения электрическим током.

Такая опасность возникает при повреждении изоляции и переходе напряжения вне корпуса установки, снижения сопротивления фаз земли ниже допустимого значения, появлении в сети повышенного напряжения, прикосновения человека к токопроводящей части.

В общем приборы защитного отключения складываются из датчиков( тока, напряжения и т. д), усилителей и автоматических выключателей.

Приборы защитного отключения применяются в дополнении к защитному заземлению (занулению) для обеспечения надежной защиты, прежде всего в условиях особой опасности электротравм или как составляющие элементы защиты от коротких замыканий при занулении электроустановок.

Защитное отключение целесообразно использовать в случаях, когда сложно обеспечить низкое сопротивление растеканию тока заземляющего устройства.

Согласно действующим нормативно-правовым актам защитное отключение обязательно на горнодобывающей промышленности и на торфоразработках.
