14.Защитное заземление, требование пуэ к заземлениям, правила устройства.

Защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических конструктивных элементов, которые обычно не находятся под напряжением, но могут оказаться под напряжением.

Защитное заземление применяется в электроустановках, питаемых от изолированной от земли сетях напряжением до 1000Вт, и в электроустановках напряжением более 1000В независимо от режима нейтрали сети питания.

Защитное заземление на порядок снижает напряжение прикосновения в сетях с поврежденной изоляцией.

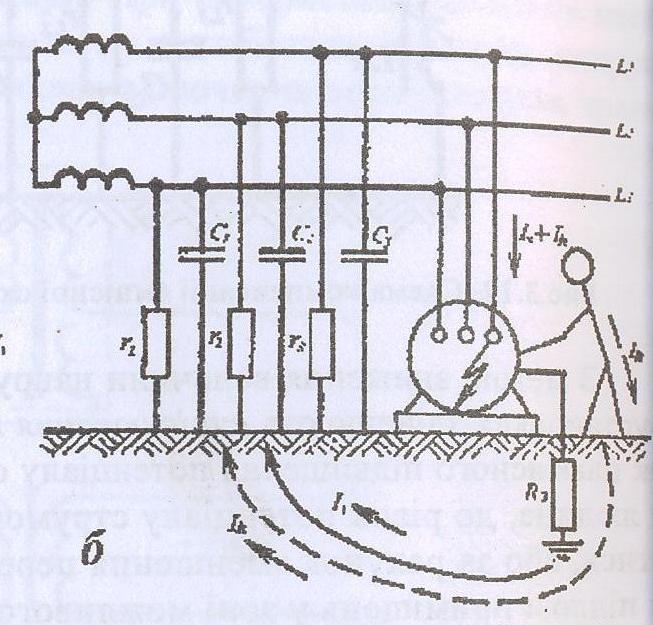

Принцип действия защитного заземления при повреждении изоляции показывает следующий рисунок:

П ри наличии защитного заземления в круг замыкания на землю параллельно сопротивлению человека включается малое сопротивление R_з

Защитному заземлению подлежат металлические части оборудования, которые не проводят ток, но которые из-за повреждения изоляции могут оказаться под напряжением и к которым возможно прикосновение животных или людей.

В помещениях с повышенной опасностью и в особо небезопасных при условии поражения током, а также во внешних установках заземление обязательно при номинальном напряжении электроустановки более 42В переменного и 110В постоянного тока, а в помещениях без повышенной опасности – при напряжении 380В и выше переменного тока, 440В и выше - постоянного тока. В взрывоопасных помещениях заземление производится независимо от значения величины напряжения установки.

Защитные заземления бывают выносные и контурные.

При выносном заземлении защита обеспечивается за счет малого сопротивления заземляющего устройства.

При контурном заземлении снижается величина коэффициента напряжения прикосновения α, что обеспечивает дополнительную защиту.(u_α=αu_з)

15.Контроль заземления. Метод амперметра-вольтметра.

Сопротивление заземляющего устройства измеряется чаще всего методом амперметра-вольтметра.

Основан на измерении тока, протекающего через измеряемое сопротивление и падения напряжения на нем. Применяют две схемы измерения: измерение больших сопротивлений и измерение малых сопротивлений . По результатам измерения тока и напряжения определяют искомое сопротивление.

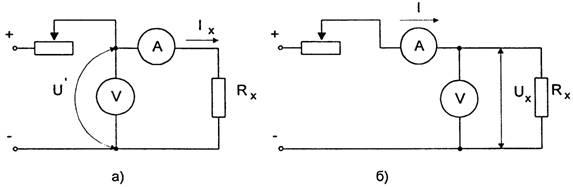

Схема измерения больших (1) и малых (2) сопротивлений методом амперметра-вольтметра.

Для первой схемы искомое сопротивление и относительная методическая погрешность измерения определяются где Rx - измеряемое сопротивление; Rа - сопротивление амперметра. Для второй схемы искомое сопротивление и относительная методическая погрешность измерения определяются где Rв -сопротивление вольтметра.

Используемые при измерении приборы должны иметь класс точности не более 0,2. Вольтметр подключают непосредственно к измеряемому сопротивлению. Ток при измерении должен быть таким, чтобы показания отсчитывались по второй половине шкалы. В соответствии с этим выбирается и шунт, применяемый для возможности измерения тока прибором класса 0,2. Во избежании нагрева сопротивления и, соответственно, снижения точности измерений, ток в схеме измерения не должен превышать 20% номинального.

Рекомендуется проводить 3 - 5 измерений при различных значениях тока. За результат, в данном случае, принимается среднее значение измеренных сопротивлений.
