11. Анализ опасности поражения электрическим током в сетях с изолированной от земли.

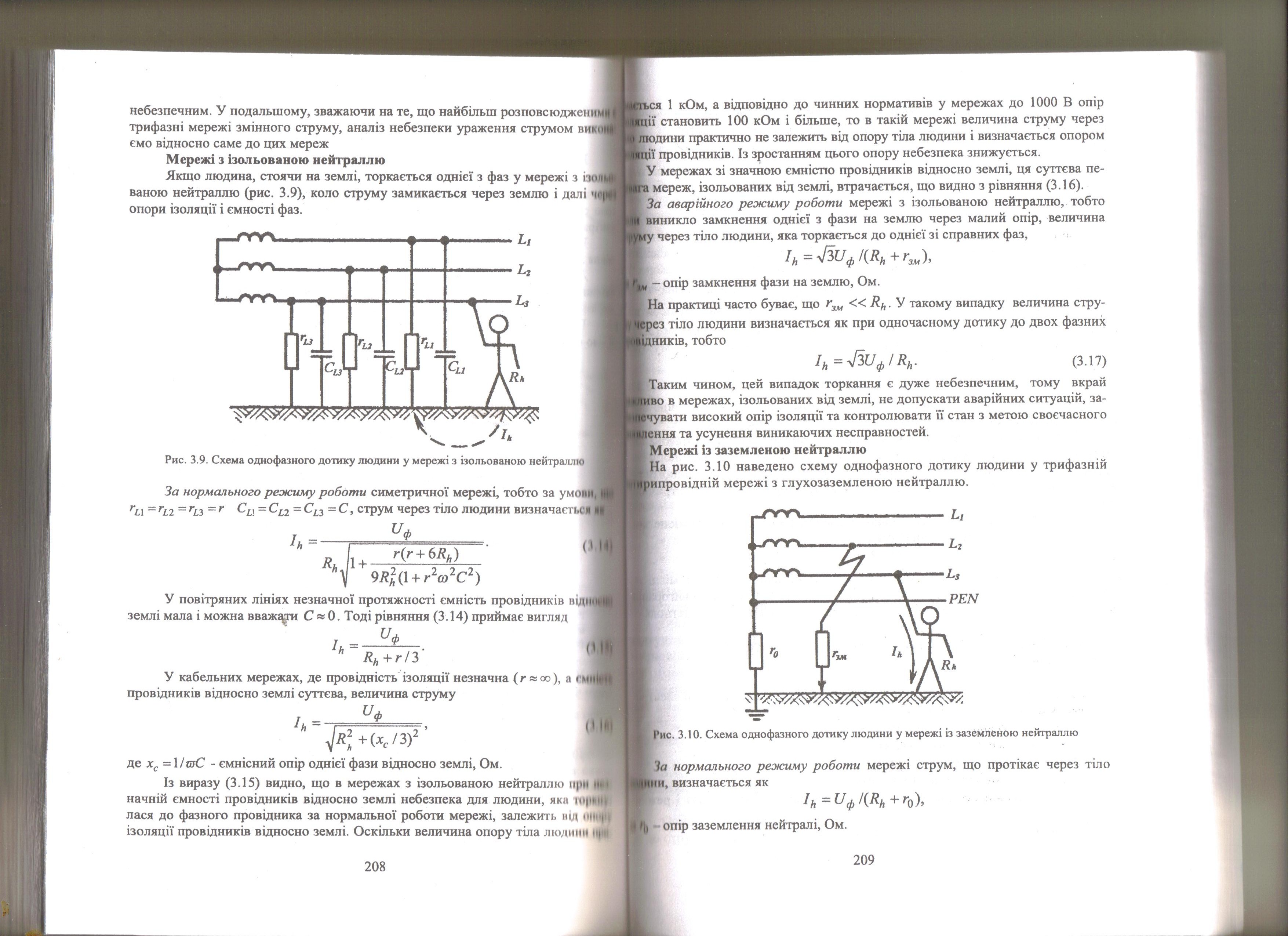

Если человек, стоя на земле, касается одной из фаз в сети с изолированной нейтралью, круг тока замыкается через землю и далее через сопротивления изоляции и емкости фаз.

В сети с изолированной нейтралью при незначительной емкости проводников относительно земли опасность для человека, который коснулся к фазному проводнику при работе сети, зависит от сопротивления изоляции проводников относительно земли.

Поскольку величина сопротивления тела человека принимается 1 кОм, а в соответствии с действующими нормативами в сети до 1000 Вт и более, то в такой сети величина тока через тело человека практически не зависит от сопротивления тела человека и определяется сопротивлением изоляции проводников. С роста этого сопротивления опасность снижается.

В сетях со значительной емкостью проводников относительно земли, эта существенное преимущество сетей, изолированных от земли, теряется.

При аварийном режиме роботы сети с изолированной нейтралью, т е когда возникло замыкание одной из фаз на землю через малое сопротивление, величина тока через тело человека, который дотрагивается к одной из исправных фаз:

де rзм - сопротивление замыкания на землю, Ом.

Этот случай очень опасен, поэтому очень важно в сетях, с изолированных от земли, не допускать аварийных ситуаций, обеспечивать высокое сопротивление изоляции и контролировать ее состояние с целью своевременного определения и устранения возникающих неисправностей.

12. Анализ опасности поражения током в сетях с заземленной нейтралью.

Прикосновение к фазе сети с заземленной нейтралью при нормальном режиме ее работы гораздо опаснее, чем прикосновение к фазе сети с изолированной нейтралью.

При нормальном режиме работы сети ток, протекающий через тело человека, определяется как

де r0 - сопротивление заземления нейтрали, Ом.

При аварийном режиме работы сети с заземленной нейтралью, то есть когда возникло замыкание одной из фаз на землю через малое сопротивление, величина тока через тело человека, который касается одной из исправных фаз, будет зависеть от соотношения сопротивлений заземления нейтрали и замыкание фазы на землю.

В реальных условиях величина тока будет находиться в диапазоне

В аварийном режиме работы сети с изолированной нейтралью менее опасные, нежели сети с изолированной нейтралью.

При аварийном режиме сети с изолированной нейтралью ток через место замыкания фазы на землю зависит от сопротивления изоляции фаз.

Его величина, как правило, мала и поэтому такая сеть в аварийном режиме является работоспособной, что существенно повышает опасность поражения электрическим током.

13.Инженерные меры обеспечения электробезопасности

Инженерные меры и способы электробезопасности реализуются в конструкции электроустановок при их разработке, изготовлении и монтаже в соответствии с действующими нормативами.

Инженерные меры обеспечения электробезопасности подразделятся на 2 группы:

  • Которые используются при нормальном режиме работы электроустановок, влючают:

  1. Защита от случайных прикосновений (изоляция токопроводящих частей);

  2. Электронное разделение сетей (увеличение сопротивления изоляции проводов электрической сети относительно земли и уменьшение емкости составляющей тока );

  3. Применение малый напряжений (используют в помещениях с повышенной опасностью поражения электрическим током и особо опасных для питания ручного электрического инструмента);

  4. Компенсация емкостной составляющей замыкания на землю;

  5. Применение индивидуальных защитных средств;

  6. Контроль и профилактика поврежденной изоляции (осуществляется приборами с напряжением внутреннего источника равным или больше напряжения сети);

  7. Двойная изоляция.

  • Которые используются при аварийном режиме работы электроустановок, включают:

  1. Защитное заземление (это преднамеренное электрическое соединение с землей или ее эквивалентом металлических конструктивных элементов, которые обычно не находятся под напряжением, но могут оказаться под напряжением.)

  2. Зануление(это преднамеренное электрическое соединение с нулевым защитным проводником металлических частей, которые не проводят ток, которые могут оказаться под напряжением в результате повреждения изоляции.)

  3. Защитное отключение(это быстродействующая защита обеспечивающая отключение электроустановки при возникновении опасности поражения электрическим током.)

В зависимости от назначения, условий эксплуатации и конструкции в электроустановках могут быть использованы сразу несколько из перечисленных инженерных мер и способов.
