1.3 Оборудование, инструмент, образцы

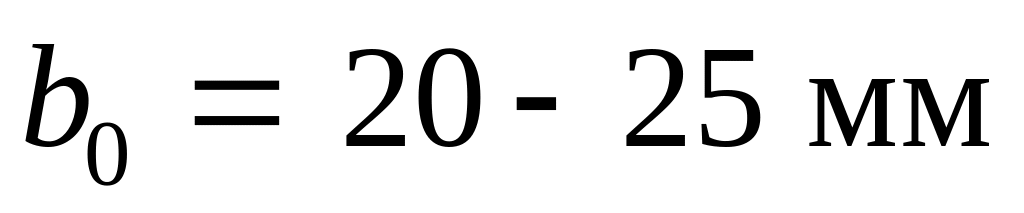

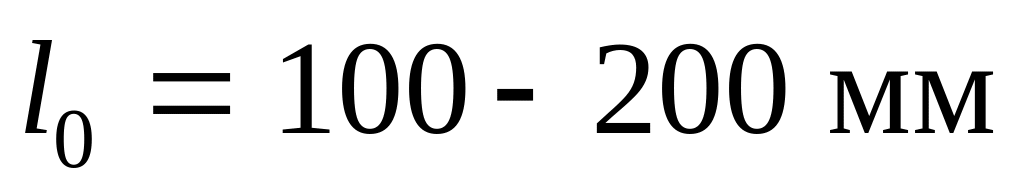

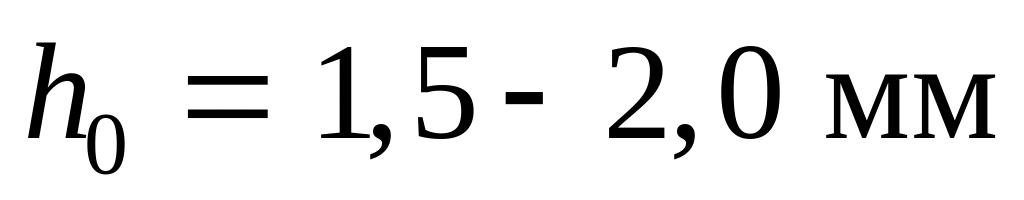

Проверка условия постоянства объема металла осуществляется путем осадки призматических образцов или прокатки на стане пластин прямоугольного сечения из стали и цветных металлов, имеющих следующие примерные размеры: ; ; .

Измерение пластин до и после каждого прохода производится: по толщине - микрометром; по ширине и длине - штангенциркулем.

Применение указанного инструмента обеспечивает величину погрешности определения объема деформируемого металла не более 5 %.

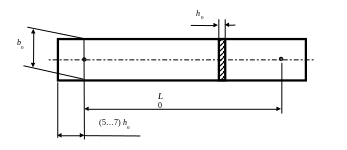

Расчетной длиной считается расстояние между метками, нанесенными на плоскости полосы, несколько удалёнными от её торцов (рисунок 1.1). Хорошими метками являются лунки от керна или тонкие отверстия диаметром 1…2 мм. Если часть металла вокруг выдавленной лунки удалить, то эти метки остаются хорошо заметными даже после нескольких проходов при холодной прокатке.

Рисунок 1.1- Разметка и измерение плоских образцов до прокатки

1.4 Порядок проведения работы

Разметить расчетную длину выданных образцов - стального и из цветного металла, промаркировать каждый образец.

Измерить исходные размеры образцов (по три измерения на размер), записать средние значения в таблицу 1.1.

Определить исходную плотность металла до прокатки.

Последовательность работ (см. инструкцию по эксплуатации прибора и методику гидростатического взвешивания в приложениях А и В):

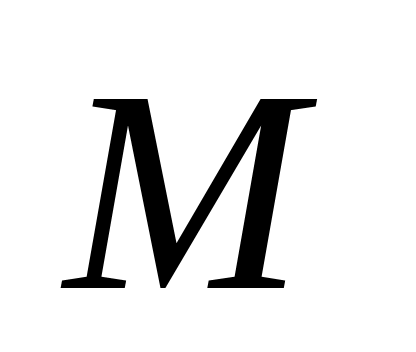

1. измерить массу образца взвешиванием на аналитических весах;

2. привязать образец на тонкой капроновой нити за специальный крюк в нижней части весов и взвесить образец с крюком и нитью в подвешенном состоянии ;

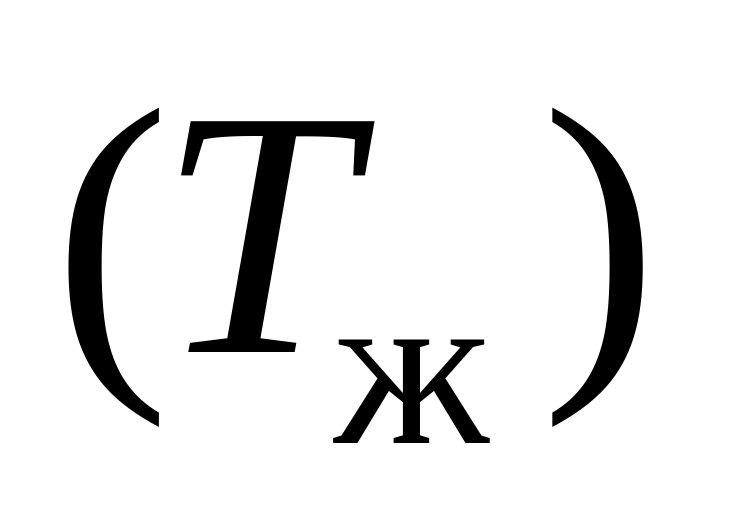

3. подставить сосуд с дистиллированной водой под подвешенный образец и определить силу натяжения нити над подвешенным образцом, т. е взвесить его полностью погружённым в дистиллированной воде .

По результатам этих 3-х взвешиваний определить плотность материала образцов до прокатки.

Прокатать каждый образец за три прохода с высотным обжатием примерно 0,5 мм за проход; при прокатке соблюдать правила техники безопасности.

Измерить размеры образцов после каждого прохода и записать средние значения в таблицу 1.1.

Определить плотность материала прокатанных образцов аналогично тому, как она определялась до прокатки, т.е. на основе взвешивания на воздухе и в воде. Для этого использовать образцы только после третьего прохода. Плотность металла в промежуточном состоянии определять взвешиванием не нужно.

Раздел I.1Таблица 1.1 - Определение объема образцов до и после деформации

Металл	Номер прохода	Результаты измерения образца					Масса образца, показания весов и плотность материала				Примечание

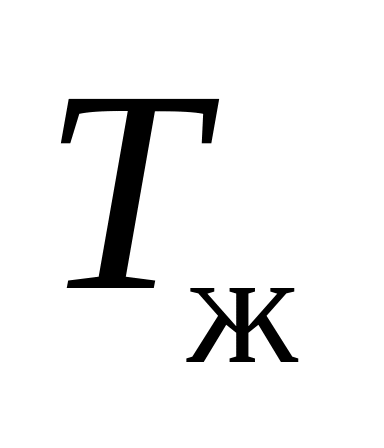

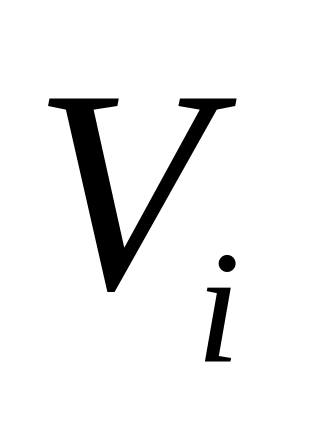

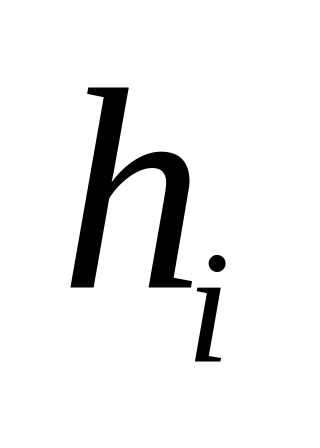

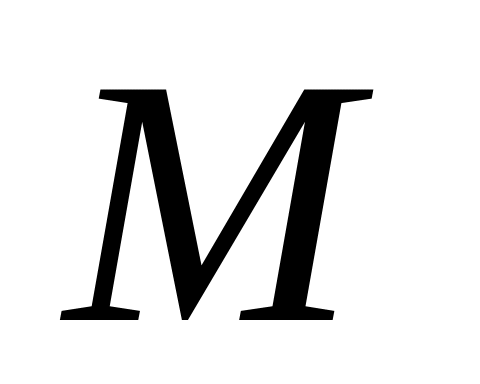

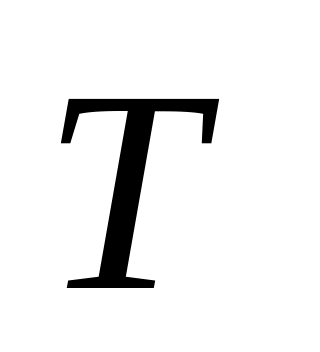

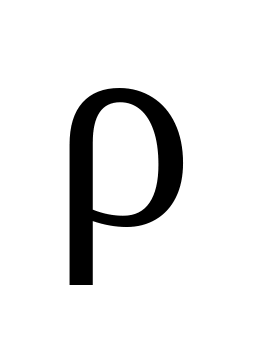

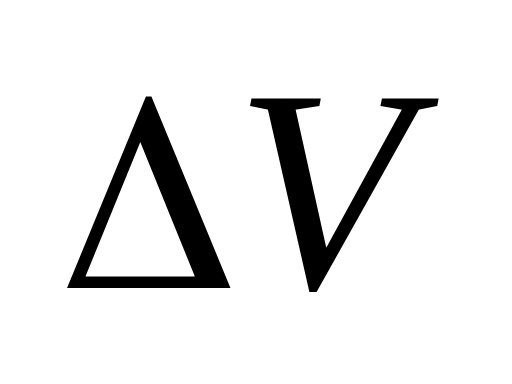

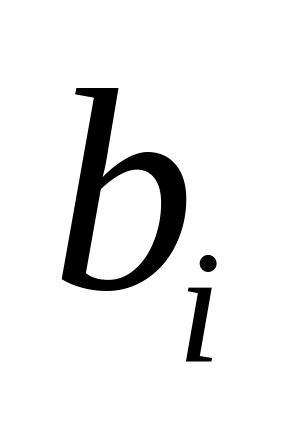

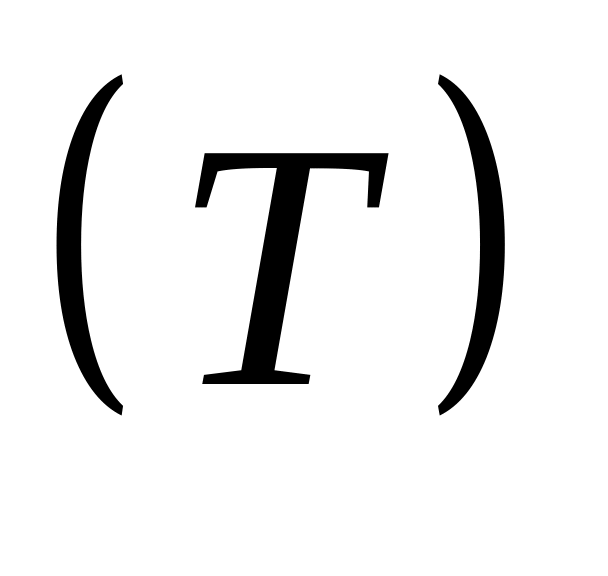

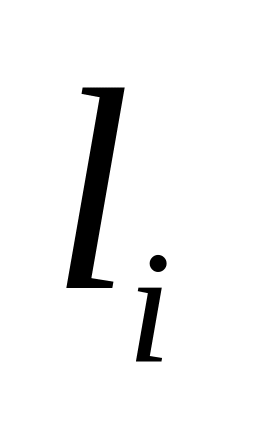

		, мм	, мм	, мм	, см3	, %	, г	, г	, г	, г/см3
Сталь	До прокатки
	1						-	-	-	-
	2						-	-	-	-
	3
Медь	До прокатки
	1						-	-	-	-
	2						-	-	-	-
	3
Алю-миний	До прокатки
	1						-	-	-	-
	2						-	-	-	-
	3
