5.3 Оборудование, инструмент, образцы

Исследование неравномерности деформации при прокатке проводят на лабораторном стане с гладкими валками; при этом используют специальные образцы (рисунок 5.1). Образцы, показанные на рисунке 5.2, а-г, имеют сложную форму поперечного сечения, что позволяет изучить особенности неравномерной высотной деформации по ширине прокатываемых полос и влияние неравномерности деформации на качество продукции. Образцы, приведенные на рисунке 5.2, д,е изготовлены из металлов с различными физико-химическими свойствами (медь, алюминий, свинец) и используются для изучения неравномерности деформации по высоте полос.

Рисунок 5.1 - Листовые образцы до прокатки

а б в г

д е

Рисунок 5.2 - Эскизы образцов неправильной формы (а, б, в, г) и составных образцов из разных металлов (д, е, они соединены штифтами) для изучения неравномерности деформации при продольной прокатке

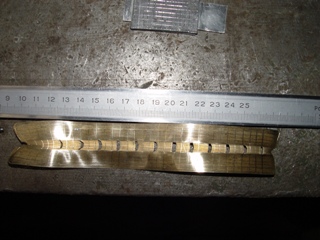

Рисунок 5.3 – Образец (позиция б на рисунке 5.2) после прокатки

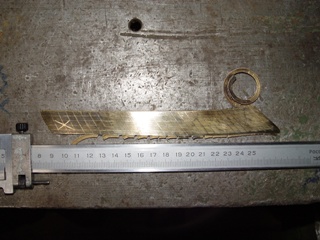

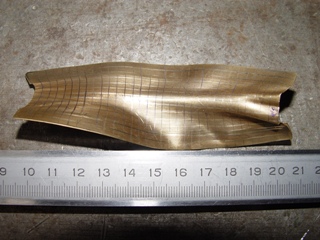

Рисунок 5.4 - Образцы (позиции а, в на рисунке 5.2) после прокатки

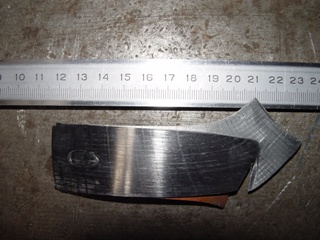

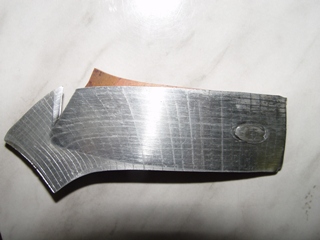

Рис. 5.5 – Биметаллические образцы (е, рисунок 5.2) после прокатки

5. 4 Порядок проведения работы

1. Эскизирование образцов до деформации (входит в самостоятельную подготовку к работе).

2. Прокатка образцов на стане с гладкими валками.

3. Эскизирование образцов после прокатки с описанием характера их дефектов.

5.5 Обработка экспериментальных данных

Результаты выполненной работы представляют в виде эскизов недеформированных и деформированных образцов, схем основных, дополнительных и результирующих напряжений для каждого образца и выводов с объяснением причин наблюдаемых явлений по каждому образцу.

5.6 Содержание отчета

1. Конспект теоретического введения.

2. Краткое описание методики выполнения работы.

3. Эскизы образцов до и после деформации.

4. Описание явлений, наблюдаемых при деформации каждого образца.

5. Выводы по работе.

5.7 Контрольные вопросы

1. Что такое неравномерность деформации?

2. Каковы причины неравномерности деформации?

3. Перечислите дефекты продукции, обусловленные неравномерностью деформации?

4. Назовите причины возникновения дополнительных напряжений.

5. Укажите на эскизах образцов знаки действия дополнительных напряжений.

6. Приведите схему основных, дополнительных и результирующих напряжений для каждого участка образцов.

Работа 6 Экспериментальные методы изучения пластического течения металла при обработке металлов давлением

6.1 Цель работы

Изучить экспериментальные методы определения локальных параметров деформированного состояния металла при ОМД, приобрести практические навыки работы по нанесению координат узлов делительной сетки, освоить методы макрофотосъёмки, методику обработки снимков, технику измерения на инструментальном микроскопе.

Во время выполнения работы необходимо изучить устройство и принцип работы твердомера.
