Завдання 1

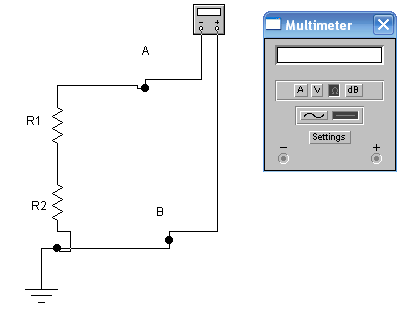

Змоделювати схему двохполюсника що складається з двох послідовно сполучених резисторів як показано на рисунку:
Розрахувати та виміряти еквівалентний опір двополюсника, що складається з двох послідовно сполучених резисторів, відносно затисків А і В. Дані взяти з таблиці 7.1.
Таблиця 7.1 Значення опорів R1, R2
№ Варіанту |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
R1, кОм |
2 |
4 |
2 |
6 |
8 |
12 |
3 |
6 |
14 |
10 |
R2, кОм |
3 |
5 |
5 |
4 |
7 |
5 |
11 |
6 |
12 |
5 |
№ Варіанту |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
R1, кОм |
21 |
25 |
7 |
20 |
61 |
20 |
21 |
4 |
8 |
15 |
R2, кОм |
5 |
18 |
14 |
20 |
54 |
22 |
25 |
4 |
10 |
16 |
№ Варіанту |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
R1, кОм |
4 |
20 |
13 |
72 |
10 |
40 |
46 |
52 |
22 |
4 |
R2, кОм |
3 |
2 |
14 |
7 |
4 |
20 |
22 |
14 |
73 |
16 |
Завдання 7.2

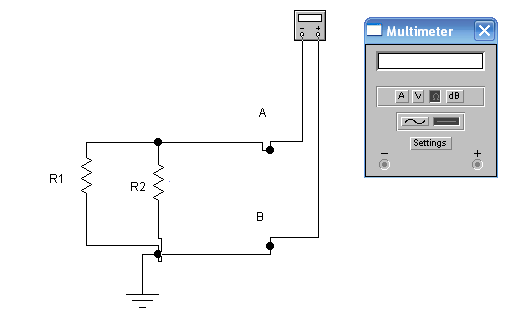

Змоделювати схему двохполюсника що складається з двох паралельно сполучених резисторів як показано на рисунку:
Розрахувати та виміряти еквівалентний опір двополюсника, що складається з двох паралельно сполучених резисторів, відносно затисків А і В. Дані взяти з таблиці 7.2.
Таблиця 7.2 Значення опорів R1, R2
№ Варіанту |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
R1, кОм |
2 |
4 |
2 |
6 |
8 |
12 |
3 |
6 |
14 |
10 |
R2, кОм |
2 |
6 |
6 |
12 |
5 |
5 |
4 |
7 |
5 |
11 |
№ Варіанту |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
R1, кОм |
7 |
20 |
61 |
20 |
21 |
4 |
8 |
15 |
21 |
25 |
R2, кОм |
22 |
25 |
4 |
10 |
16 |
5 |
18 |
14 |
20 |
54 |
№ Варіанту |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
R1, кОм |
72 |
10 |
40 |
46 |
52 |
22 |
4 |
4 |
20 |
13 |
R2, кОм |
20 |
22 |
14 |
73 |
16 |
3 |
2 |
14 |
7 |
4 |
