Інструкція до практичної роботи №1 “Можливості програмого забезпечення та компоненти Electronics Workbench. Прилади для проведення вимірювань. Моделювання схем.”
Склали викладачі: Юнак О.М.
Охремчук Н.Л.
м. Львів 2011р.
1. Мета роботи
Метою занять є ознайомлення з можливості програмого забезпечення та компоненти Electronics Workbench.
2. Теоретичні відомості:
Система моделювання схемотехніки Electronics Workbench (EWB) призначена для моделювання і аналізу електричних схем.
Правильно говорити: система моделювання і аналізу електричних схем Electronics Workbench, але скорочено тут і далі ми називатимемо її програмою.
Програма Electronics Workbench дозволяє моделювати аналогові, цифрові і цифро-аналогові схеми великої міри складності. Наявні в програмі бібліотеки включають великий набір широко поширених електронних компонентів. Є можливість підключення і створення нових бібліотек компонентів. Параметри компонентів можна змінювати в широкому діапазоні значень. Прості компоненти описуються набором параметрів, значення яких можна змінювати безпосередньо з клавіатури, активні елементи - моделлю, що є сукупністю параметрів і описує конкретний елемент або його ідеальне представлення. Модель вибирається із списку бібліотек компонентів, параметри моделі також можуть бути змінені користувачем. Широкий набір приладів дозволяє робити виміри різних величин, задавати вхідні дії, будувати графіки. Усі прилади зображаються у виді, максимально наближеному до реального, тому працювати з ними просто і зручно. Результати моделювання можна вивести на принтер або імпортувати в текстовий або графічний редактор для їх подальшої обробки. Програма Electronics Workbench сумісна з програмою P - SPICE, тобто надає можливість експорту і імпорту схем і результатів вимірів в різні її версії.
2.1 Структура вікна і система меню ewb 5.12
Процес моделювання в усіх аналогічних програмах відбувається однаково. Спочатку в робочому вікні програми з набору наявних в цій програмі компонентів створюється принципова електрична схема потрібного пристрою.

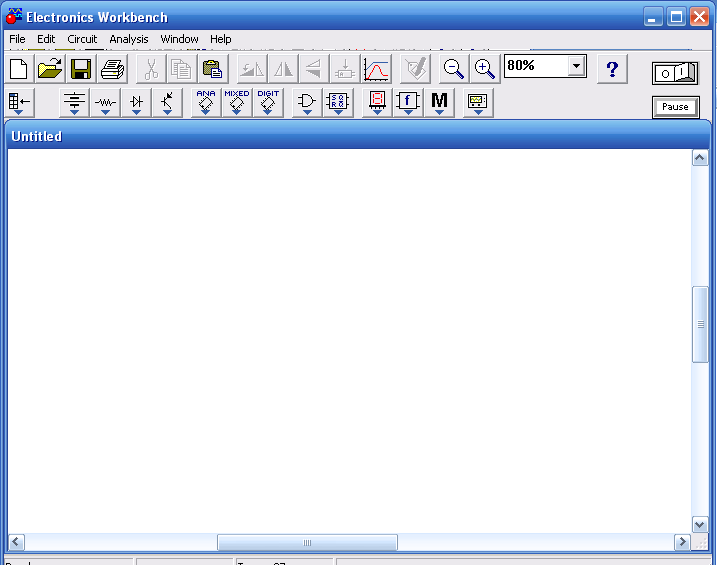

Схема створюється за принципом дитячого конструктора - з окремих кубиків-компонентів, які потім з'єднуються між собою лініями зв'язку. На рис. 2.1 показано робоче вікно програми EWB 5.12.
Рисунок 2.1. Вікно програми EWB 5.12
Вікно програми EWB 5.12 містить рядок меню, який розташовується, як завжди в Windows-програмах, в самій верхній частині вікна, під нею розташовується панель кнопок, що управляють, а нижче знаходяться панелі бібліотек компонентів і контрольно-вимірювальних приладів.
У робочому полі програми розташовується модельована схема з підключеними до неї зображеннями контрольно-вимірювальних приладів.
При необхідності, за допомогою подвійного клацання миші на зображенні прибора, можна змінити режим роботи кожного з вимірювальних приладів для нагляду за результатами.
Рядок меню програми EWB 5.12 містить наступні пункти: File (Файл), Edit (Правка), Circuit (Схема), Analysis (Аналіз), Window (Вікно), Help (Довідка). Розглянемо детальніше кожне з меню.
