4.6 Подбор муфты

4.6.1 Выбор муфты

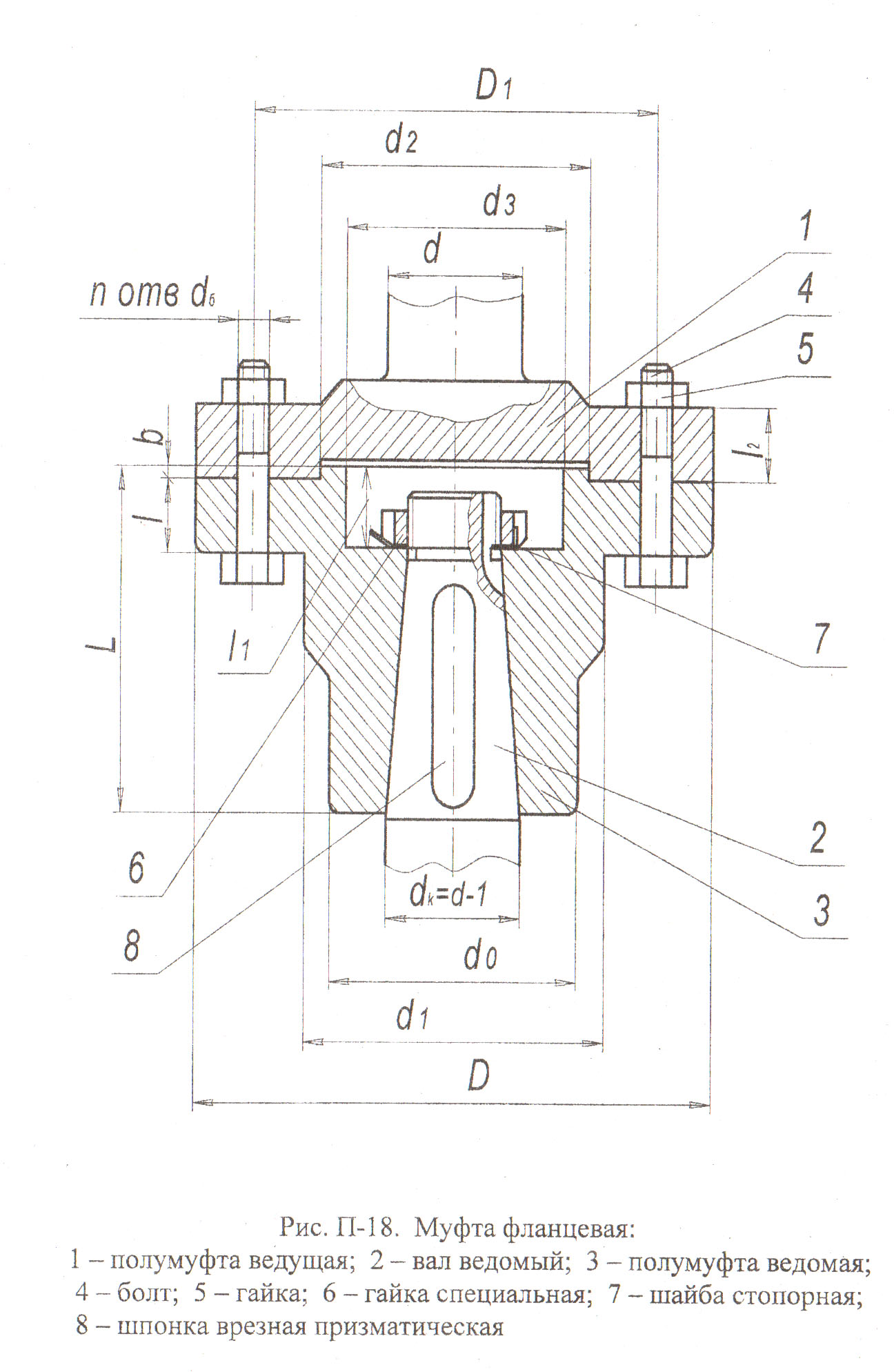

Берем фланцевую муфту т.к. именно она идет к нашему приводу 4 (Рис. П-18)

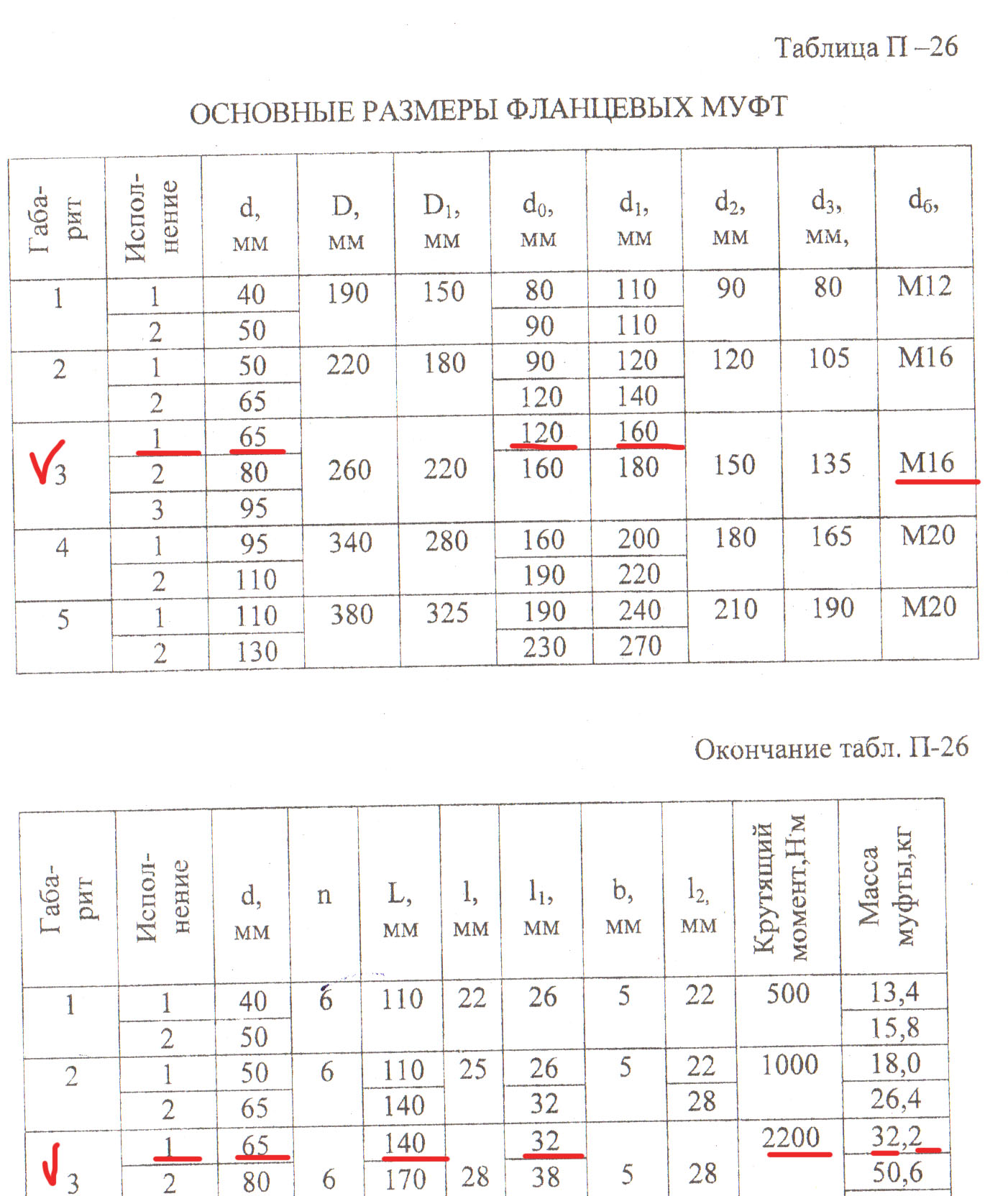

Основные размеры муфты (таб.П-26)

4.6.2 Проверочный расчет муфты

Расчетный передаваемый вращающий момент

=1.25 –коэффициент режима работы (таб. 6.1)

Наиболее слабые звенья выбранной муфты проверяются на прочность по расчетному моменту .

Фланцевая муфты просты по конструкции, надежны в работе, могут передавать большие моменты. Материал – сталь 40 или 45, допускается применение для полумуфты чугун

СЧ 21-40, а фланец выполняется заодно с валом.

Проверочный расчет выполняется для болтов, соединяющих обе полумуфты. Необходимо отметить, что в этих муфтах только половина болтов поставлена без зазора. При передаче вращательного момента болт нагружается поперечной силой.

- число болтов, установленных без зазора.

- диаметр центровой окружности расположения болтов.

(таб. П-26)

Рассчитываем болты на срез:

- диаметр болта; т.к. болты М16(таб. П-26)

- допускаемое напряжение на срез

Следовательно условие прочности выполняется.

4.7 Подбор уплотнений.

В химических аппаратах с перемешивающими устройствами для герметизации места прохождения вращающегося вала сквозь неподвижную крышку применяют уплотнения.

Мы выбрали сальниковое уплотнение ТД-32

d, мм	D, мм	D1, мм	D2, мм	d1, мм	d2	n1	z	H, мм	H, мм	D, мм	m, кг
50	205	170	148	70	М12	4	2	190	105	15	8,5

Рис П-15

4.8 Опоры и строповые устройства аппарата

4.8.1 Опоры

Выбираем опоры-лапы,

Проверочный расчет

-расчетная нагрузка на одну опору, Н

- максимальный вес аппарата при эксплуатации и при гидравлических испытаниях

G_max=1.2mg=1.2Vρ_жg=1.2*1.6*1000*9.8=18816H=18.8kH

(таб. П-33)

Условие прочности выполняется

Следовательно выбираем размеры опор(лап) (таб. П-33)

4.8.2 Строповые устройства

Поднимают и перемещают аппараты при монтаже и ремонте с помощью строповки их канатами и цепями. Для удобства строповки вертикальных аппаратов на них предусматривают специальные устройства – ушки, крюки и цапфы.

Рис. П-27

Нагрузки, приходящиеся на стропальные устройства

- коэффициент перегрузки.

=1.1 – коэффициент динамичности.

=1.2 – (при подъеме без траверсы)коэффициент условий работы, учитывающий неравномерную нагрузку на все точки строповки.

- вес сухого аппарата.

- число стропальных устройств.

Выбираем крюки сварные (таб.П-34, тип1)

4.9 Подбор загрузочного люка.

Стальной загрузочный люк(исполнение1)

Рис. П-20+Таб. П-28

4.10 Подбор штуцеров.

Стальные фланцевые тонкостенные штуцера

Таб.П-30+Рис.П-22

5. Заключение

Таким образом мы произвели расчет химического аппарата с механическим перемешивающим устройством. Все условия прочности выполняются. Аппарат выполнен по общепринятым стандартам.

6. Литература

1. Л.Н. Аксенов, В.Н. Чечко. Методические указания «Расчет химического аппарата с механическим перемешивающим устройством».(методичка 4355). Российский химико-технологический университет им.Д.И. Менделеева, 2005г.

Формат	Зона	Позиция	Обозначение	Наименование	Кол.	Примечание
				Сборочные единицы
		1	205.019.01.00.000	Корпус в сборе	1
		2	205.019.02.00.000	Крышка в сборе	1
		3	205.019.03.00.000	Лапа подвесная	3
		4	205.019.04.00.000	Мешалка турбинно открытая	1
				Детали
		5	205.019.00.00.001	Вал мешалки	1
		6	205.019.01.00.001	Днище аппарата	1
		7	205.019.01.00.002	Днище рубашки	1
		8	205.019.02.00.001	Крышка	1
		9	205.019.01.00.003	Обечайка аппарата	1
		10	205.019.01.00.004	Обечайка рубашки	1
		11	205.019.02.00.002	Фланец верхний	1
		12	205.019.01.00.005	Фланец нижний	1
		13	205.019.00.00.002	Прокладка	1

Формат	Зона	Позиция	Обозначение	Наименование	Кол.	Примечание
			Стандартные изделия
		14		Люк по ОСТ 262004 – 77	1
				Ду = 80мм Ру = 1.6МПа
		15		Мотор – редуктор
				От привода 4
				N = 4.5кВт. n = 400об./мин
		16		Муфта по ГОСТ14084 – 76
		17		Стойка по ОСТ2601109 – 79
		18		Уплотнение торцевое	1
				ТД 32 по ОСТ 26011243-75
		19		Штуцеры по ОСТ 261404-76
				150 – 16 – 185	1
				100 – 16 – 165	1
				80 – 16 – 165	1
				50 – 16 – 155	4
		20		Болт М20	44
				ГОСТ 7798 – 70
		21		Гайка М20	44
				ГОСТ 5915 – 70
		22		Шайба 20	44
				ГОСТ 9065 – 69
		23		Болт М16	36
				ГОСТ 7798 – 70
		24		Гайка М16	36
				ГОСТ 5915 – 70
		25		Шайба 16	36
				ГОСТ 9065 – 69
