155. Щоб комутація була прямолінійною, щітки машини постійного струму, в якій відсутні додаткові полюси, розміщують:
1. на геометричній нейтралі.
2. на фізичній нейтралі.
3. за фізичною нейтраллю.
4. за геометричною нейтраллю.
156. Спосіб покращення комутації, який використовують в особливо потужних машинах постійного струму, працюючих із змінним навантаженням:
1. встановлення додаткових полюсів.
2. зсув щіток на фізичну нейтраль.
3. використання щіток з великим питомим опором.
4. використання компенсаційної обмотки.
157. «Фізичною нейтралью» машини постійного струму називають:
1. лінію на поверхні якоря, на якій В=0 і яка повертається на деякий кут відносно геометричної нейтралі під впливом поперечної складової реакції якоря;
2. лінію на поверхні якоря, на якій В=0 і яка повертається на деякий кут відносно геометричної нейтралі під впливом продольної складової реакції якоря;
3. лінію на поверхні якоря, на якій В=Вmax і яка повертається на деякий кут відносно геометричної нейтралі під впливом поперечної складової реакції якоря;
4. лінію на поверхні якоря, на якій В=Вmax і яка повертається на деякий кут відносно геометричної нейтралі під впливом продольної складової реакції якоря.
158. Генератор постійного струму призначений:
1. для перетворення енергії лінійного пересування, яка підводиться до якоря, в електричну енергію постійного струму;
2. для перетворення електричної енергії змінного струму, яка підводиться до якоря, в електричну енергію постійного струму;
3. для перетворення механічної енергії, яка підводиться до вала якоря, в електричну енергію постійного струму;
4. для перетворення електричної енергії постійного струму однієї величини, яка підводиться до якоря, в електричну енергію постійного струму іншої величини.
159. Орієнтовна величина струму збудження генератора постійного струму незалежного збудження для машин малої і середньої потужності становить:
1.
;
2.
;
3.
;
4.
.
160. Тип генератора постійного струму, який за способом збудження не знайшов широкого поширення:
1. генератор постійного струму незалежного збудження;
2. генератор постійного струму послідовного збудження;
3. генератор постійного струму паралельного збудження;
4. генератор постійного змішаного збудження.
161. Основний недолік генератора постійного струму послідовного збудження:
1. мала величина ЕРС залишкового магнетизму.
2. великий струм короткого замикання.
3. різка зміна ЕРС за зміни навантаження.
4. великий струм збудження.
162. Умови самозбудження генератора постійного струму паралельного збудження:
1. номінальна частота обертання вала генератора;
2. наявність магнітного потоку залишкового магнетизму;
3. правильне підключення виводів обмотки збудження;
4. мінімальний опір у колі обмотки збудження;
5. максимальний опір у колі обмотки збудження;
6. наявність залишкового магнітного потоку якоря.
163. На заводському щитку генератора постійного струму не вказується …
1. номінальна потужність.
2. номінальні напруга і сила струму.
3. номінальна ЕРС
4. номінальна швидкість обертання.

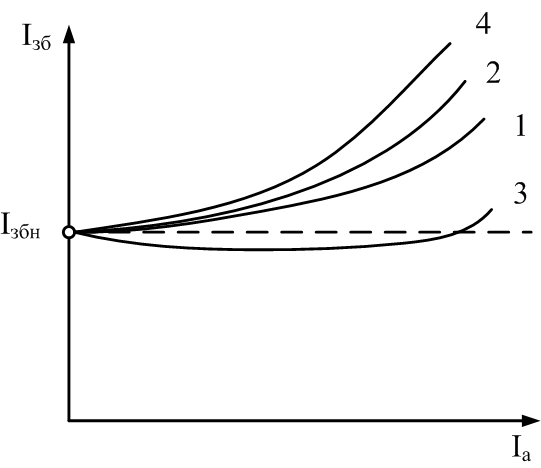

164. Регулювальна характеристика генератора постійного струму незалежного збудження:
1. №1;
2. №2;
3. №3;
4. №4.
165. Регулювальна характеристика генератора постійного струму паралельного збудження:
1 . №1;
2. №2;
3. №3;
4. №4.
166. Регулювальна характеристика генератора постійного струму змішаного збудження за згідного включення серієсної обмотки:
1 . №1;
2. №2;
3. №3;
4. №4.
167. Регулювальна характеристика генератора постійного струму змішаного збудження за зустрічного включення серієсної обмотки:
1. №1;
2. №2;
3. №3;
4. №4.

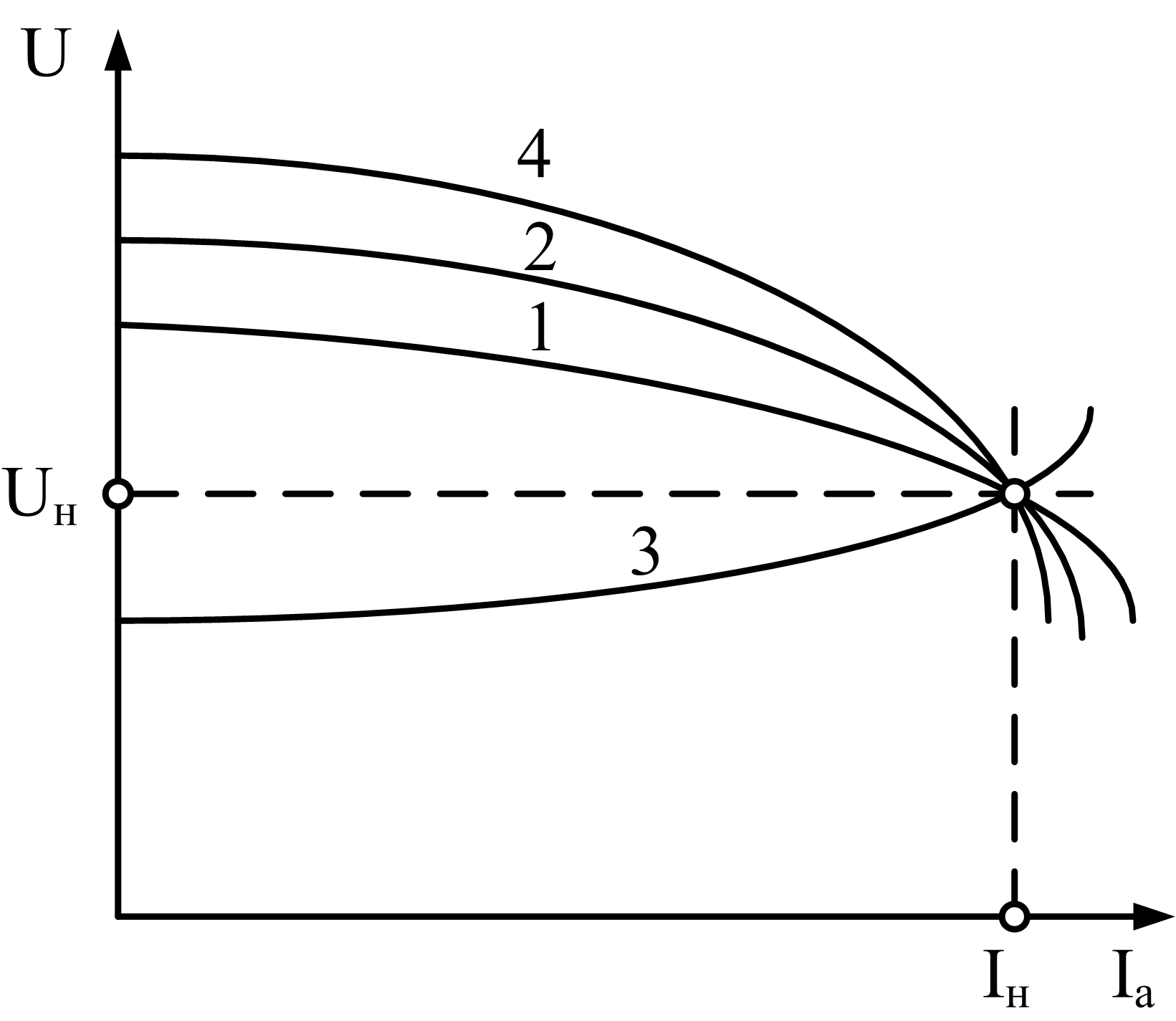

168. Зовнішня характеристика генератора постійного струму незалежного збудження:
1. №1;
2. №2;
3. №3;
4. №4.
169. Зовнішня характеристика генератора постійного струму паралельного збудження:
1. №1;
2. №2;
3. №3;
4. №4.
170. Зовнішня характеристика генератора постійного струму змішаного збудження за згідного включення серієсної обмотки:
1 . №1;
2. №2;
3. №3;
4. №4.
171. Зовнішня характеристика генератора постійного струму змішаного збудження за зустрічного включення серієсної обмотки:
1. №1;
2. №2;
3. №3;
4. №4.
172. Причиною появи залишкової електрорушійної сили, що виникає на холостому ході генератора постійного струму за відсутності струму в обмотці збудження, є:
1. наявність магнітного потоку залишкового магнетизму в осерді головних полюсів машини;
2. наявність магнітного потоку залишкового магнетизму в осерді якоря машини;
3. наявність магнітного потоку залишкового магнетизму в обмотці якоря;
4. наявність магнітного потоку залишкового магнетизму в обмотці збудження.
173. За номінального навантаження величина зміни напруги генератора постійного струму незалежного збудження становить:
1. 1-3% від номінальної напруги;
2. 5-10% від номінальної напруги;
3. 2-5% від номінальної напруги;
4. 15-20% від номінальної напруги.
174. Потужність первинного двигуна для приводу генератора постійного струму за паспортними даними визначається за рівнянням:
1.
;
2.
;
3.
;
4.
.
175. У коло обмотки збудження генератора постійного струму вводиться регулювальний реостат:
1. з метою регулювання напруги генератора;
2. з метою зменшення впливу реакції якоря;
3. з метою регулювання струму навантаження;
4. з метою зміни потужності первинного привідного двигуна.
176. Характеристика короткого замикання генератора постійного струму незалежного збудження:
1
2
3
4
177.
Напруга на затискачах генератора
постійного струму за струму навантаження
та опору обмотки якоря
і значення електрорушійної сили
становить:
1. 40 В;
2. 220 В;
3. 230 В;
4. 260 В.
178. Струм короткого замикання генератора постійного струму за значення електрорушійної сили та опору обмотки якоря , дорівнює:
1. 24 А;
2. 240 А;
3. 2400 А;
4. 24000 А.
179.
Потужність на виході з генератора
постійного струму, якщо значення
електрорушійної сили
,
опір обмотки якоря
та струм навантаження дорівнює
,
дорівнює:
1. 2399 Вт;
2. 2390 Вт;
3. 2300 Вт;
4. 2500 Вт.
180. Швидкість генератора постійного струму збільшилася в 2 рази. Як змінилась ЕРС машини?
1. не змінилась.
2. збільшилась у 2 рази.
3. збільшилась у 4 рази.
4. збільшилась у 16 раз.
181. Напруга на затискачах генератора постійного струму в разі збільшення навантаження:
1. не змінюється.
2. підвищується.
3. зменшується.
4. для відповіді недостатньо даних.
182.
Номінальна напруга генератора постійного
струму
=115
В. Номінальна потужність
=115
кВт. Визначте номінальний струм:
1. 1150 А.
2. 1000 А.
3. 0,001А.
4. 0,115А.
183. Визначте к.к.д. генератора постійного струму, на щитку якого вказано потужність 0,3 кВт, а сумарні втрати за номінального навантаження становлять 0,1 кВт:
1. 0,67.
2. 0,8.
3. 0,75.

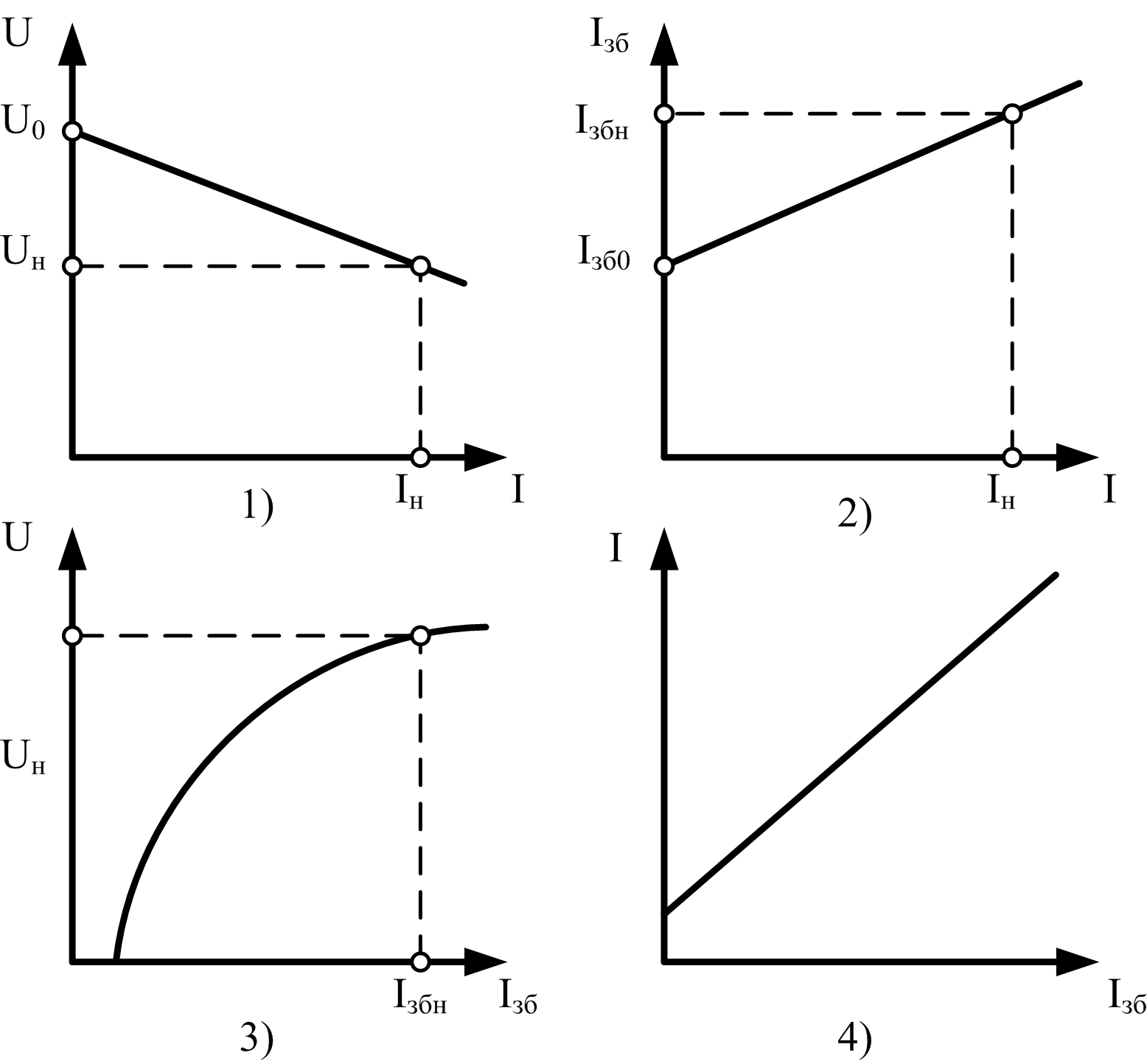

4. 0,9.
184. Швидкість обертання генератора постійного струму з незалежним збудженням збільшилася в 2 рази. Як змінилась ЕРС генератора?
1. не змінилась.
2. збільшилась в 2 рази.
3. збільшилась в 4 рази.
4. зменшилась в 2 рази.
185. У генераторах постійного струму компенсаційна обмотка ви-користовується:
1. для компенсації реакції якоря в зоні головних полюсів;
2. для компенсації коливань напруги;
3. для компенсації коливань струмів навантаження;
4. для компенсації дії вихрових струмів в осерді якоря.
186. Величина завантаження генераторів постійного струму за паралельної роботи в режимі зовнішніх характеристик:
1. однакова;
2. у генераторів із «м’якою» зовнішньою характеристикою менше;
3. у генераторів із «жорсткою» зовнішньою характеристикою більше;
4. пропорційна струму навантаження.
187. Для сумісної роботи генераторів постійного струму:
1. під час вмикання генераторів паралельно з іншими, не повинно виникнути значних кидків струму;
2. під час вмикання генераторів паралельно з іншими, струми збудження повинні бути однаковими;
3. генератори повинні завантажуватися рівномірно, пропорційно номінальним потужностям;
4. генератори повинні обертатися первинними двигунами з однаковими швидкостями.
188. Основне рівняння напруги двигуна постійного струму має вигляд:
1.
;
2.
;
3.
;

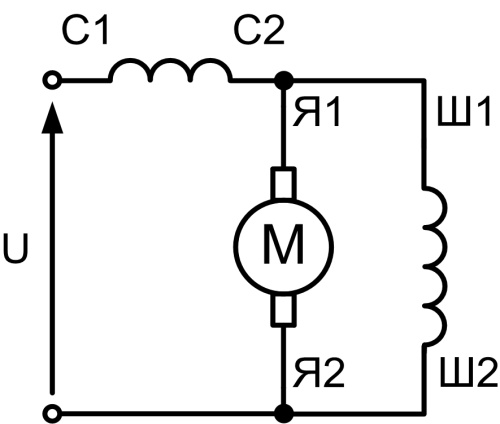

4.
.

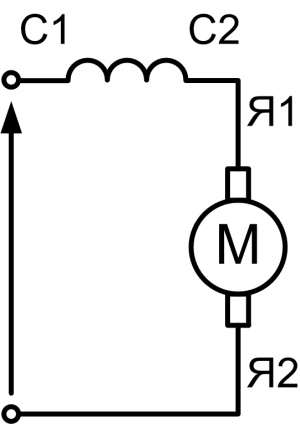

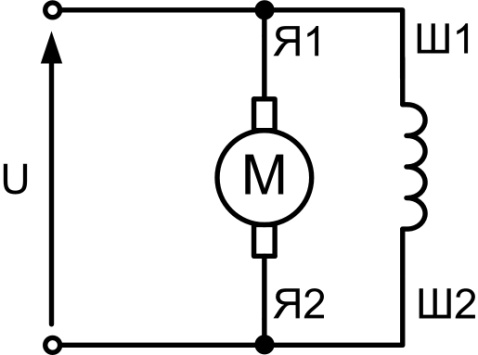

189. Спосіб збудження двигуна постійного струму:
1. незалежне збудження;
2. паралельне збудження;
3. послідовне збудження;
4. змішане збудження.
190. Спосіб збудження двигуна постійного струму:
1. незалежне збудження;

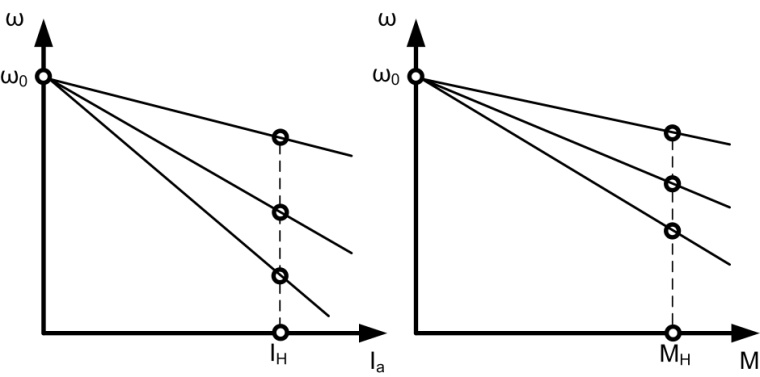

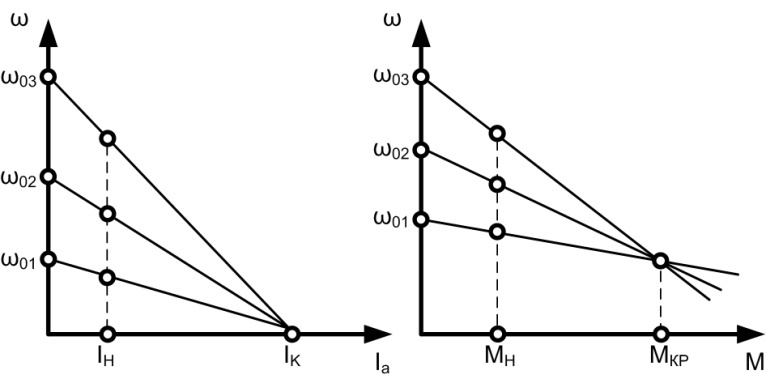

2. паралельне збудження;
3. послідовне збудження;
4. змішане збудження.
191. Спосіб збудження двигуна постійного струму:

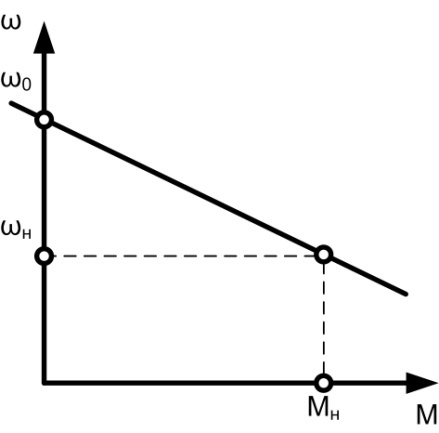

1. незалежне збудження;
2. паралельне збудження;
3. послідовне збудження;
4. змішане збудження.
192. Спосіб збудження двигуна постійного струму:
1. незалежне збудження;
2. паралельне збудження;
3. послідовне збудження;
4. змішане збудження.
193. Орієнтовне значення пускового струму двигуна постійного струму за прямого пуску становить:
1.
;
2.
;
3.
;
4.
.
194. Найбільш поширений спосіб пуску двигунів постійного струму:
1. прямий;
2. реостатний (пуск за допомогою пускового реостата);
3. за зниженої напруги в колі якоря;
4. за шунтування реостатом обмотки збудження.
195. Під час пуску двигуна постійного струму необхідно забезпечити:
1. необхідний пусковий момент;
2. обмеження зростання швидкості;
3. зменшення пускового струму;
4. обмеження часу пуску.
196. Чи буде якір двигуна постійного струму обертатися під час ввімкнення двигуна в мережу змінного струму промислової частоти?
1. буде.
2. не буде.
3.для відповіді не достатньо даних.
4. буде обертатись короткочасно.
197. Спосіб регулювання частоти обертання двигуна постійного струму, що дозволяє змінювати швидкість якоря угору від номінальної:
1. регулювання напруги в колі якоря;
2. введення додаткового (регулювального) опору в коло якоря;
3. шунтуванням обмотки збудження додатковим опором;
4. зміною робочого потоку Фδ.
198. Рівняння швидкісної характеристики двигуна постійного струму паралельного (незалежного) збудження має вигляд:
1.
;
2.
;
3.
;
4.
.
199. Рівняння механічної характеристики двигуна постійного струму паралельного (незалежного) збудження має вигляд:
1.
;
2.
;
3.
;
4.
.
200. Для зміни напряму обертання якоря двигуна постійного струму необхідно змінити напрям струму тільки в колі:
1. обмотки якоря;
2. обмотки збудження;
3. обмотки збудження і обмотки якоря;
4. компенсаційної обмотки і обмотки додаткових полюсів.

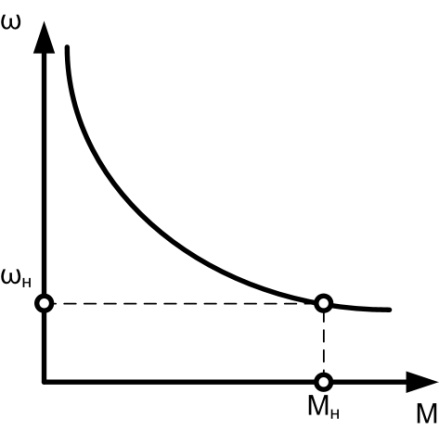

201. Тип збудження двигуна постійного струму, якому відповідає механічна характеристика:
1. незалежного збудження;
2. паралельного збудження;
3. послідовного збудження;
4. змішаного збудження.
202. Тип збудження двигуна постійного струму, якому відповідає механічна характеристика:
1
.
незалежного збудження;
2. паралельного збудження;
3. послідовного збудження;
4. змішаного збудження.

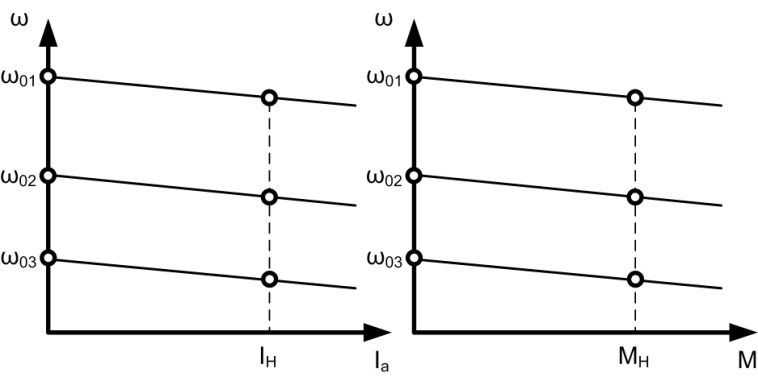

203. Спосіб регулювання частоти обертання двигуна постійного струму паралельного (незалежного) збудження, для якого характерні наведені швидкісна і механічна характеристики:
1
.
регулювання напруги в колі якоря;
2. введення додаткового (регулювального) опору в коло якоря;
3. шунтуванням обмотки збудження додатковим опором;
4. зміною робочого потоку Фδ.
204. Спосіб регулювання частоти обертання двигуна постійного струму паралельного (незалежного) збудження, для якого характерні наведені швидкісна і механічна характеристики:
1
.
регулювання напруги в колі якоря;
2. введення додаткового (регулювального) опору в коло якоря;
3. шунтуванням обмотки збудження додатковим опором;
4. зміною робочого потоку Фδ.
205. Спосіб регулювання частоти обертання двигуна постійного струму паралельного (незалежного) збудження, для якого характерні наведені швидкісна і механічна характеристики:
1. регулювання напруги в колі якоря;
2. введення додаткового (регулювального) опору в коло якоря;
3. шунтуванням обмотки збудження додатковим опором;
4. зміною робочого потоку Фδ.

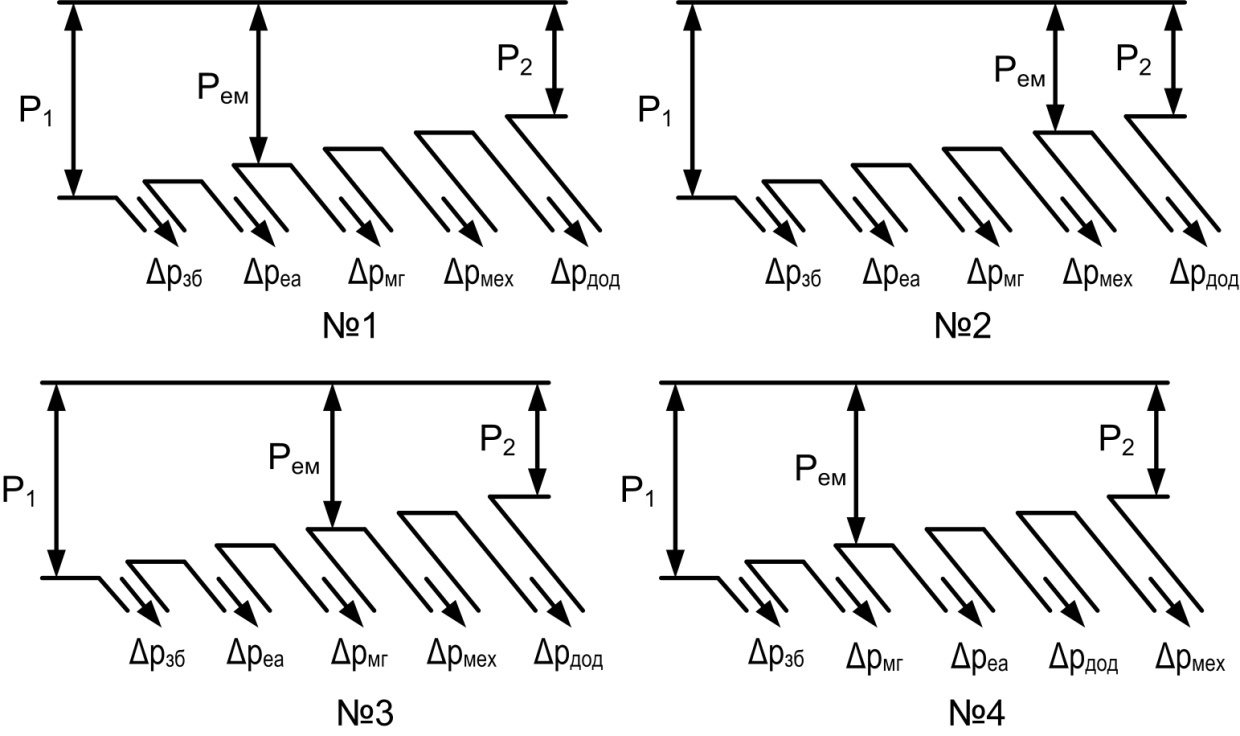

206. Енергетична діаграма двигуна постійного струму паралельного збудження має вигляд:
1
2
3
4
207.
Номінальний струм
двигуна постійного струму визначається
за рівнянням:
1.
;
2.
;
3.
;
4.
.
208. Визначте напругу мережі, якщо номінальний струм двигуна постійного струму 10 А, ЕРС двигуна за номінальної швидкості обертання 99 В, опір кола якоря 0,1 Ом:
1. 100 В.
2. 99 В.
3. 110 В.
4. 220 В.
209. Швидкість якоря двигуна постійного струму збільшилася у 2 рази, втрати на вихрові струми в сталі якоря:
1. збільшилися в 2 рази.
2. збільшилися в 4 рази.
3. збільшилися в 6 рази.
4. збільшилися в 8 разів.
210. Стабілізуюча обмотка двигуна постійного струму підключається:
1. послідовно з обмоткою збудження;
2. послідовно з обмоткою якоря;
3. паралельно з обмоткою збудження;
4. паралельно з обмоткою якоря.
211. Двигуни постійного струму якого типу збудження найменш уразливі у разі перевантаження за моментом і важких умов пуску?
1. незалежного збудження;
2. паралельного збудження;
3. послідовного збудження;
4. змішаного збудження.
212. Якщо двигун постійного струму послідовного збудження під’єднали до мережі без навантаження на валу, то ...
1. двигун не запуститься.
2. обмотка якоря перегріється.
3. обмотка якоря згорить.
4. електродвигун піде „в рознос ”.
213. Момент навантаження на валу двигуна постійного струму послідовного збудження зменшиться до нуля. Що відбудеться з електродвигуном?
1. двигун зупиниться.
2. якір двигуна буде обертатися за інерцією з постійною швидкістю.
3. двигун піде „в рознос ”.
4. обмотка якоря згорить.

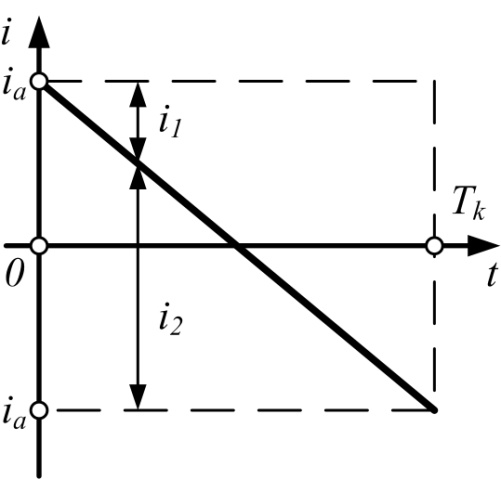

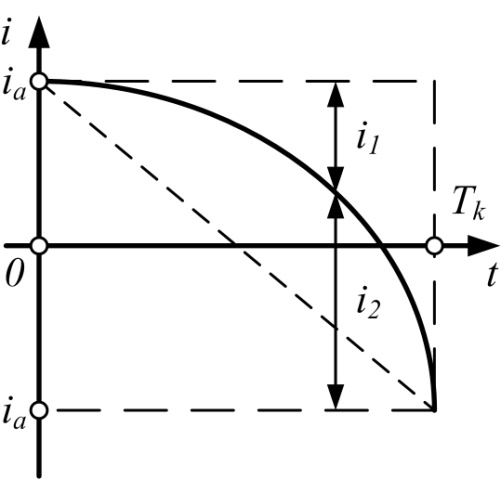

214. Вид комутації за наведеною діаграмою струмів:
1. лінійна;
2. уповільнена;
3. прискорена;
4. компенсуюча.
215. Вид комутації за наведеною діаграмою струмів:
1
.
лінійна;
2. уповільнена;
3. прискорена;
4. компенсуюча.
216. Вид комутації за наведеною діаграмою струмів:
1. лінійна;
2. уповільнена;
3. прискорена;
4. компенсуюча.
217. Основні види причин іскріння щіток:
1. механічні;
2. магнітні;
3. електричні;
4. електромагнітні.
218. Реактивною електрорушійною силою секції називають:
1. середнє значення ЕРС секції обмотки якоря за період комутації;
2. максимальне значення ЕРС секції обмотки якоря за період комутації;
3. максимальне значення ЕРС секції обмотки якоря на початку комутації;
4. мінімальне значення ЕРС секції обмотки якоря наприкінці комутації.
219. «Круговим вогнем» називають:
1. коротке замикання якоря машини постійного струму через електричну дугу на поверхні колектора;
2. коротке замикання частини обмотки якоря машини постійного струму через електричну дугу на поверхні колектора;
3. коротке замикання частини колекторних пластин з утворенням дугового процесу на поверхні колектора;
4. коротке замикання частини секцій обмотки якоря в разі замикання колекторних пластин з утворенням дугового процесу на поверхні колектора.
220. Для запобігання утворенню «кругового вогню» на поверхні колектора в машині постійного струму передбачено:
1. підключення додаткових полюсів;
2. підключення компенсаційної обмотки;
3. збільшення кількості колекторних пластин;
4. зменшення кроку обмотки якоря.
221. Стандартом передбачені наступні ступені іскріння щіток:
1.
;
2.
;
3.
;
4.
.
222. Довготривала робота машини постійного струму припустима за ступеня іскріння щіток:
1.
;
2.
;
3.
;
4.
.
223. Робота машини постійного струму за короткочасних перевантажень припустима за ступеня іскріння щіток:
1.
;
2.
;
3. 2;
4. 3.
224. Робота машини постійного струму неприпустима за ступеня іскріння щіток:
1. ;
2. ;
3. 2;
4. 3.
225. У машині постійного струму для компенсації реактивної електрорушійної сили передбачено:
1. підключення додаткових полюсів;
2. підключення компенсаційної обмотки;
3. збільшення кількості колекторних пластин;
4. зміна кроків обмотки якоря.
226.
Прямолінійна комутація спостерігається
за значення сумарної електрорушійної
сили
,
індуктованої в секції обмотки якоря,
що дорівнює:
1.
;
2.
;
3.
;
4.
.
227. Уповільнена комутація спостерігається за значення сумарної електрорушійної сили , індуктованої в секції обмотки якоря, що дорівнює:
1. ;
2. ;
3. ;
4. .
228. Прискорена комутація спостерігається за значення сумарної електрорушійної сили , індуктованої в секції обмотки якоря, що дорівнює:
1. ;
2. ;
3. ;
4. .
229. «Теоретично ідеальним» випадком комутації називають:
1. випадок, коли щільність струму під усією площею щітки впродовж всього часу комутації постійна;
2. випадок, коли щільність струму під усією площею щітки впродовж всього часу комутації змінна;
3. випадок, коли середня щільність струму під площею щітки впродовж всього часу комутації має стале значення;
4. випадок, коли середня щільність струму під площею щітки впродовж всього часу комутації змінна.
230. Залежно від виду, комутації іскріння відбувається:
1. за уповільненої комутації – іскріння під краєм щітки, що збігає;
2. за прискореної комутації – іскріння під краєм щітки, що набігає;
3. за уповільненої комутації – іскріння під краєм щітки, що набігає;
4. за прискореної комутації – іскріння під краєм щітки, що збігає.
231. Для захисту радіотехнічних пристроїв від електромагнітних коливань, що виникають за комутації в машинах постійного струму, використовують:
1. екранування мережі постійного струму;
2. підключення реакторів, які виконують роль фільтрів;
3. підключення конденсаторів, які разом з обмотками машини постійного струму виконують роль фільтрів;
4. заземлення обмоток машини постійного струму.
