Модуль 2 машини постійного струму
122. Машиною постійного струму називається:
1. обертова електрична машина, в якій під час основного процесу перетворення енергії відбувається взаємодія постійного магнітного потоку, який створюється за допомогою головних полюсів, і струму в обмотці якоря;
2. обертова електрична машина, в якій під час основного процесу перетворення енергії відбувається утворення змінної ЕРС в обмотці якоря;
3. обертова електрична машина, в якій під час основного процесу перетворення енергії споживається або виробляється електрична енергія постійного струму;
4. обертова електрична машина, в якій під час основного процесу перетворення енергії відбувається перетворення змінної ЕРС, яка утворюється в обмотці якоря, в постійну за допомогою колектора під час обертання якоря у магнітному потоці, який створюється за допомогою головних полюсів і обмотки збудження.

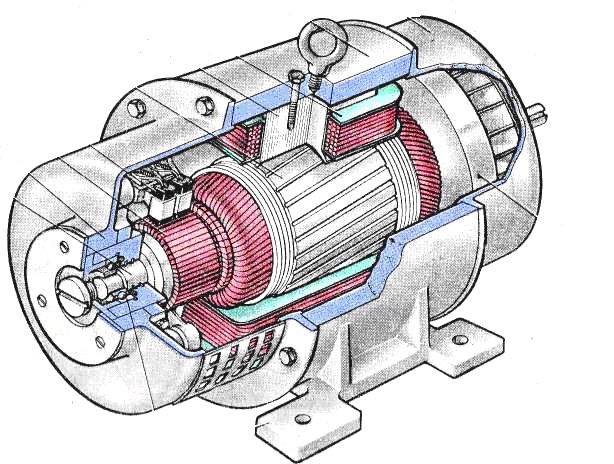

123. Будова машини постійного струму:
1. вал, підшипники, підшипникові щити, коробка виводів, вентилятор, кожух вентилятора, осердя ротора з короткозамкнутою обмоткою, осердя статора з обмоткою, корпус, лапи.
2. вал, підшипникові щити, колектор, щіткотримачі, осердя якоря, головні полюси, полюсна котушка, станина, вентилятор, лапи, підшипники.
3. магнітопровід, обмотки ВН і НН, бак, труби радіатора, перемикач напруги, вводи, розширювальний бачок.
4. контактні кільця, щіткотримачі, полюсна котушка ротора, полюсний наконечник, осердя статора, вентилятор, станина, вал.
124. Індуктор машини постійного струму призначений для створення:
1. магнітним або електромагнітним шляхом основного магнітного потоку;
2. електромагнітним шляхом магнітного поля машини;
3. магнітним шляхом основного магнітного потоку;
4. основного магнітного потоку і повітряного проміжку.
125. Колектор машини постійного струму призначений для:
1. створення ковзаючого струмопідводу до обмотки якоря;
2. механічного випрямлення або інвертування змінного струму обмотки якоря;
3. під’єднання виводів обмотки якоря під час створення паралельних секцій;
4. створення електричного контакту між щітками і секціями обмотки якоря.
126. У електричній машині постійного струму літерами Ш1 та Ш2 позначаються виводи:
1. обмотки якоря.
2. паралельної обмотки збудження.
3. послідовної обмотки збудження.
4. всі обмотки.
127. У електричній машині постійного струму літерами Я1 та Я2 позначаються виводи:
1. обмотки якоря.
2. паралельної обмотки збудження.
3. послідовної обмотки збудження.
4. всі обмотки.
128. У електричній машині постійного струму літерами С1 та С2 позначаються виводи:
1. обмотки якоря.
2. паралельної обмотки збудження.
3. послідовної обмотки збудження.
4. всі обмотки.
129. Якір навантаженого генератора постійного струму обертається проти годинникової стрілки. У якій з точок (а або б) результуюче магнітне поле слабше?
1. у точці а.
2. у точці б.
3. відповісти неможливо, оскільки не позначено полярність полюсів машини.
4. магнітне поле в обох точках однакове.
130. Якір навантаженого двигуна постійного струму обертається за годинниковою стрілкою. У якій з точок (а або б) результуюче магнітне поле слабше?
1. у точці а.
2. у точці б.
3. відповісти неможливо, оскільки не позначено полярність полюсів машини.
4. магнітне поле в обох точках однакове.
131. Принцип оберненості машини постійного струму полягає в тому, що:
1. будь-яка машина постійного струму може працювати як в режимі генератора, так і режимі двигуна;
2. у будь-якій машині постійного струму напрям ЕРС можна змінити, змінивши напрям обертання якоря;
3. у будь-якій машині постійного струму напрям струму можна змінити, змінивши полярність напруги живлення;
4. у будь-якій машині постійного струму напрям основного потоку можна змінити, змінивши полярність напруги живлення обмотки збудження.
132. Полюсна поділка машини постійного струму визначається за рівнянням:
1.
;
2.
;
3.
;
4.
.

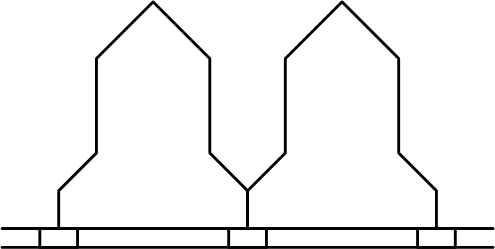

133. Тип обмотки якоря машини постійного струму:
1. петльова;
2. хвильова;
3. комбінована;
4. складна.

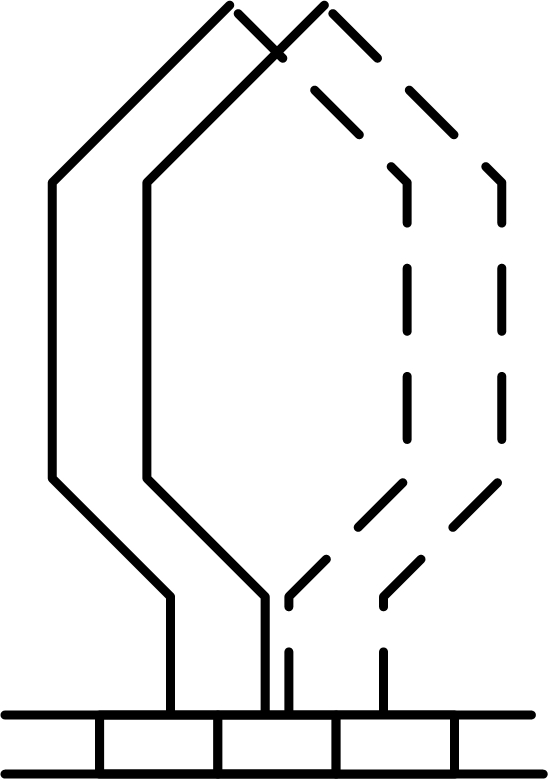

134. Тип обмотки якоря машини постійного струму:
1. петльова;
2. хвильова;
3. комбінована;
4. складна

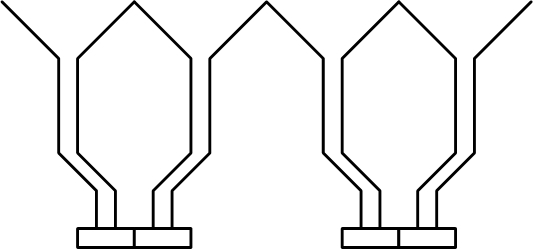

135. Тип обмотки якоря машини постійного струму:
1. петльова;
2. хвильова;
3. комбінована;
4. складна
136. Напрям електрорушійної сили в провідниках обмотки якоря визначається:
1. за правилом лівої руки;
2. за правилом правої руки;
3. за правилом правого буравчика;
4. за правилом лівого буравчика.
137. Напрям електромагнітної сили (сили Ампера) в провідниках обмотки якоря визначається:
1. за правилом лівої руки;
2. за правилом правої руки;
3. за правилом правого буравчика;
4. за правилом лівого буравчика.
138. В основу роботи двигуна постійного струму закладено…
1. Закон Ома.
2. Закон Ампера.
3. Закон електромагнітної індукції.
4. Закон Фарадея.
139. Частина машини постійного струму, в якій індуктується електрорушійна сила називається:
1. коллектор;
2. індуктор;
3. якорь;
4. станина.
140. Для створення машини постійного струму необхідно мати:
1. магнітне поле, провідник та можливість їх взаємного переміщення;
2. рухоме магнітне поле, нерухомий провідник зі струмом;
3. нерухоме магнітне поле, рухомий провідник зі струмом;
4. магнітне поле і провідник зі струмом, що рухаються в одному напрямку з різними швидкостями.
141. Реакція якоря машини постійного струму це...
1. зменшення магнітного поля машини в разі збільшення навантаження.
2. спотворення магнітного поля машини в разі збільшення навантаження.
3. вплив магнітного поля якоря на основне магнітне поле полюсів.
4. збільшення іскріння під щітками машини.
142. Осердя якоря машини постійного струму виготовляється з окремих листів електротехнічної сталі для:
1. зменшення маси якоря;
2. збільшення електричної міцності якоря;
3. зменшення втрат від вихрових струмів;
4. збільшення механічної міцності якоря.
143. Для виготовлення електричних машин постійного струму в електро-технічну сталь добавляють кремній для:
1. зменшення питомої електропровідності.
2. збільшення питомої електропровідності.
3. зменшення магнітного опору сталі.
4. зменшення втрати на перемагнічування сталі.
144. Секцією обмотки якоря називається:
1. один або декілька послідовно з’єднаних витків, що приєднуються до колекторних пластин;
2. один або декілька паралельно з’єднаних витків, що приєднуються до колекторних пластин;
3. один або декілька паралельно з’єднаних витків, що приєднуються до однієї колекторної пластини;
4. один або декілька послідовно з’єднаних витків, що приєднуються до однієї колекторної пластини.
145. Постійні втрати в машинах постійного струму складаються із:
1. магнітних втрат, механічних втрат.
2. втрат на гістерезис.
3. втрат на вихрові струми.
4. втрат на нагрів сталі мкагнітопроводу.
146. Електрорушійна сила, що індуктується в обмотці якоря, буде максимальною, якщо:
1. ширина секції обмотки якоря буде перебільшувати полюсну поділку;
2. ширина секції обмотки якоря буде менше ніж полюсна поділка;
3. ширина секції обмотки якоря буде дорівнювати полюсній поділці;
4. не залежить від співвідношення ширини секції обмотки якоря і величини полюсної поділки.
147.
Електрорушійна сила провідника
обмотки якоря визначається за рівнянням:
1.
;
2.
;
3.
;
4.
.
148.
Електромагнітна сила витків
обмотки якоря визначається за рівнянням:
1.
;
2.
;
3.
;
4.
.
149.
Електромагнітна потужність
машини постійного струму визначається
за рівнянням:
1.
;
2.
;
3.
;
4.
.
150. Розташування щіток на колекторі відносно головних полюсів машини постійного струму визначається умовою:
1. отримання найбільшої ЕРС якоря між щітками;
2. отримання найменшої ЕРС якоря між щітками;
3. замикання щіткою накоротко тієї секції обмотки, ЕРС якої мінімальна;
4. замикання щіткою накоротко тієї секції обмотки, ЕРС якої максимальна.
151. Щітки, що не знаходять застосування в машинах постійного струму:
1. мідні.
2. вугільно-графітні.
3. металево-вугільні.
4. всі перераховані щітки застосовуються в машинах постійного струму.
152. Під час роботи машини постійного струму в режимі генератора зсув щіток з геометричної нейтралі за відсутності додаткових полюсів виконують:
1. у напрямі, протилежному напряму обертання якоря;
2. у напрямі, направленому за напрямом обертання якоря;
3. у напрямі, направленому за напрямом електромагнітного моменту;
4. у напрямі, протилежному напряму електромагнітного моменту.
153. Під час роботи машини постійного струму в режимі двигуна зсув щіток з геометричної нейтралі за відсутності додаткових полюсів виконують:
1. у напрямі, протилежному напряму обертання якоря;
2. у напрямі, направленому за напрямом обертання якоря;
3. у напрямі, направленому за напрямом електромагнітного моменту;
4. у напрямі, протилежному напряму електромагнітного моменту.
154. Під комутацією в машині постійного струму розуміють:
1. сукупність явищ, пов’язаних зі зміною струму в провідниках обмотки якоря під час переходу секцій з однієї паралельної гілки в іншу в разі замикання цих секцій щітками;
2. сукупність явищ, пов’язаних зі зміною напряму струму в обмотці якоря під час переходу секцій з однієї паралельної гілки в іншу в разі замикання цих секцій щітками;
3. сукупність явищ, пов’язаних зі зміною напряму струму в провідниках обмотки якоря під час замикання секцій обмотки щітками накоротко;
4. сукупність явищ, пов’язаних зі зміною струму в провідниках обмотки якоря під час переходу секцій з однієї послідовної гілки в іншу в разі замикання цих секцій щітками.
