1. Трансформатор – це:

Виберіть варіант відповіді з найбільш точним і повним визначенням.

1. статичний пристрій, який має дві або більше індуктивно зв’язані обмотки і призначений для перетворення за допомогою електромагнітної індукції первинної системи напруги і струмів до вторинної системи за незмінної частоти струму;

2. статичний пристрій, призначений для перетворення первинної системи напруги і струмів до вторинної системи за допомогою електромагнітної індукції за незмінної частоти струму;

3. статичний пристрій, що має дві або більше обмотки, призначений для перетворення за допомогою електромагнітної індукції однієї або декількох систем змінної напруги і струму в одну або декілька інших систем змінної напруги і струмів, що мають інші значення за незмінної частоти, з метою передачі потужності;

4. статичний перетворювач первинної системи струмів і напруги до вторинної системи, який має дві обмотки, призначений для передачі потужності.

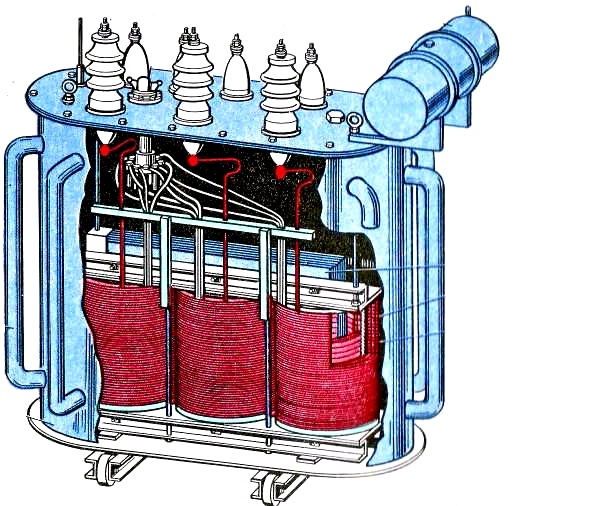

2. Будова трифазного силового трансформатора:

1. магнітопровід, обмотки ВН і НН, бак, труби радіатора, перемикач напруги, вводи, розширювальний бачок.

2. вал, підшипники, підшипникові щити, коробка виводів, вентилятор, кожух вентилятора, осердя ротора з короткозамкнутою обмоткою, осердя статора з обмоткою, корпус, лапи.

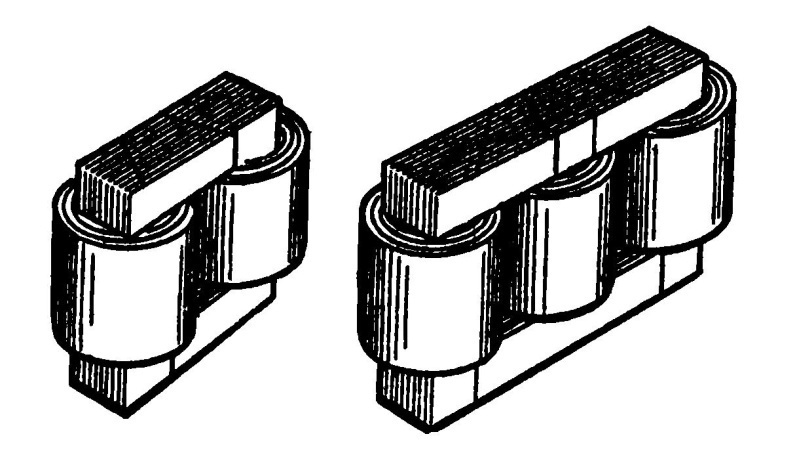

3. підшипники, підшипникові щити, корпус, осердя статора з обмоткою, осердя ротора, вал, коробка виводів, лапи, контактні кільця.

4. контактні кільця, щіткотримачі, полюсна котушка ротора, полюсний наконечник, осердя статора, вентилятор, станина, вал.

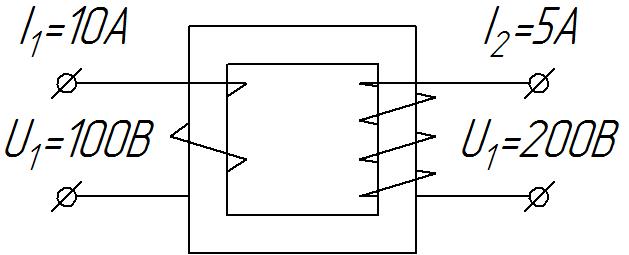

3. Який трансформатор зображено на схемі?

1. підвищувальний.

2. понижувальний.

3. для відповіді не достатньо даних.

4. трансформатор струму.

4. Принцип дії трансформаторів базується на явищі:

1. електромагнітної індукції;

2. гістерезису;

3. магнетизму;

4. електростатичної індукції.

5. У трансформаторі передача електричної енергії із первинної обмотки у вторинну відбувається:

1. магнітним потоком Φ

2. електромагнітною індукцією В

3. магніторушійною силою F

4. електрорушійною силою ЕРС

6. В основі роботи трансформатора є:

1. закон електромагнітної індукції

2. закон повного струму

3. закон Джоуля-Ленца

4. перший закон Кірхгофа

7. Магнітопровод трансформатора призначений для:

1. підсилення магнітного зв’язку між обмотками і створення робочого магнітного потоку;

2. створення магнітного зв’язку між обмотками і забезпечення механічної жорсткості конструкції трансформатора;

3. підсилення магнітного зв’язку між обмотками і слугує конструктивною основою для встановлення і кріплення обмоток, виводів та інших деталей трансформатора;

4. створення магнітного зв’язку між обмотками і створення шляху проходження робочого магнітного потоку.

8. Магнітопровід трансформаторів виготовляється з листів електро-технічної сталі для:

1. зменшення втрат на перемагнічування і від вихрових струмів;

2. збільшення механічної жорсткості магнітопроводу;

3. збільшення к. к. д. трансформатора;

4. зменшення магнітного опору магнітопроводу.

9. До складу електротехнічної сталі додається кремній для збільшення:

1. механічної міцності листів електротехнічної сталі;

2. електричної міцності листів електротехнічної сталі;

3. збільшення питомого електричного опору;

4. тепловіддачі поверхні магнітопроводу.

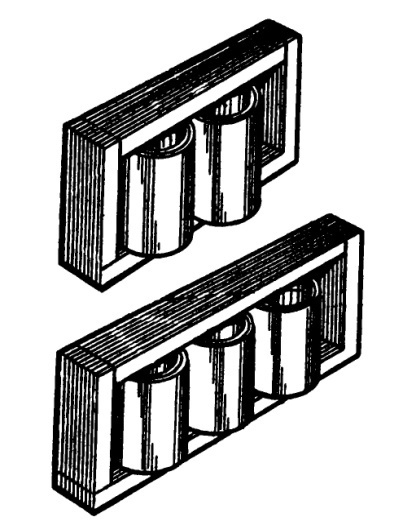

10. Тип магнітопроводу трансформатора, наведений на рисунку:

1. стрижньовий;

2. броньовий;

3. броньо-стрижньовий;

4. тороїдальний.

11. Виберіть варіант відповіді з найбільш повним і правильним переліком переваг електротехнічної сталі:

1. висока магнітна провідність для магнітного потоку, висока механічна стійкість, високий механічний опір, малі втрати на перемагнічування;

2. висока магнітна провідність для магнітного потоку, малі втрати на вихрові струми, малі втрати на перемагнічування;

3. висока механічна міцність, малі втрати на вихрові струми, високий омічний опір, малі втрати на перемагнічування;

4. високий вміст кремнію, висока механічна і електрична міцність, малі втрати на перемагнічування, високий омічний опір.

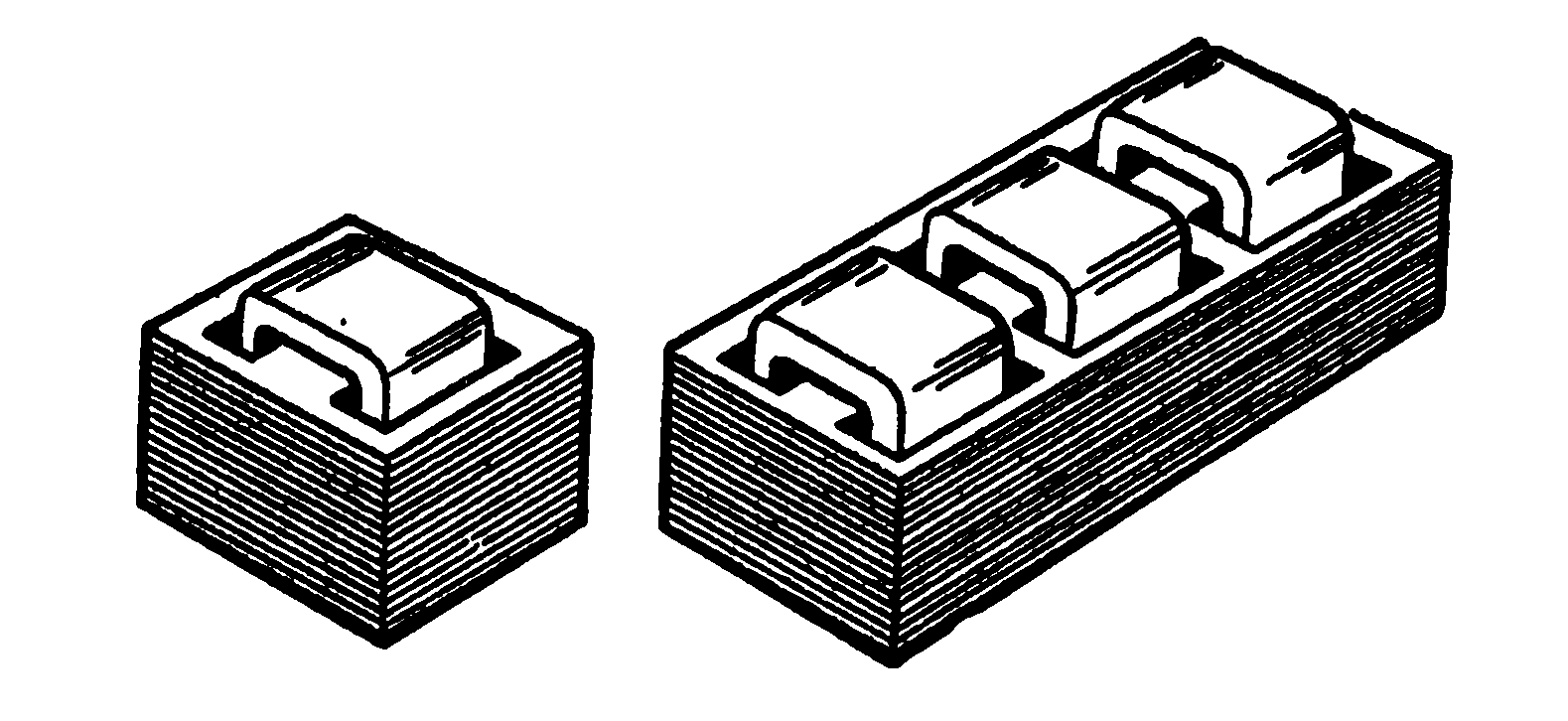

12. Тип магнітопроводу трансформатора, наведений на рисунку:

1. стрижньовий;

2. броньовий;

3. броньо-стрижньовий;

4. тороїдальний;

13. Шихтування магнітопроводів трансформаторів проводять для:

1. збільшення механічної і електричної міцності магнітопроводу;

2. зменшення немагнітних повітряних проміжків і зниження сили струму холостого ходу;

3. збільшення маси і перерізу стрижнів і ярем магнітопроводу;

4. зниження вихрових струмів і збільшення омічного опору магнітопроводів.

14. Тип магнітопроводу трансформатора, наведений на рисунку:

1. стрижньовий;

2. броньовий;

3. броньо-стрижньовий;

4. тороїдальний;

15. Призначення маслорозширювального бака:

1. для збільшення об’єму основного бака в разі розширення масла за температурних коливань рівня масла в основному баку трансформатора;

2. для контролю температури і рівня масла в основному баку;

3. для зменшення впливу дії повітря на масло за рахунок меншої поверхні дотику і температури, ніж в основному баку;

4. для очищення масла від вологи та забруднення, що потрапляє через повітря за температурних коливань рівня масла в основному баку трансформатора.

16. Під групою з’єднування обмоток трансформатора розуміють:

1. кут зсуву за фазою між лінійними векторами напруги або ЕРС обмоток вищої і нижчої напруги;

2. кут зсуву за фазою між лінійними векторами струмів обмоток вищої і нижчої напруги;

3. кут зсуву за фазою між лінійними векторами напруги та струму обмоток вищої і нижчої напруги;

4. кут зсуву за фазою між фазними векторами напруги або ЕРС двох фаз обмотки нижчої напруги;

17. Група з’єднування обмоток трансформатора залежить від:

1. типу магнітопроводу;

2. типу обмотки;

3. схеми з’єднування,

4. позначення виводів обмоток трансформаторів,

5. напряму намотки обмотки;

6. розташування обмоток на стрижні трансформатора.

18. Скільки існує можливих варіантів груп з’єднань трифазних трансформаторів?

1. 1

2. 2

3. 6

4. 12

19. Величина одиниці кута зсуву за фазою під час визначення групи з’єднування становить…

1. 15º;

2. 30º;

3. 25º;

4. 45.º

20. Стандартизовані групи з’єднування обмоток трифазних силових трансформаторів:

1. «6» і «0»;

2. «11» і «0»;

3. «11» і «1»;

4. «0» і «3».

21. Коефіцієнт трансформації трансформатора теоретично визначається як:

1. відношення числа витків або лінійних значень ЕРС двох фаз обмотки вищої напруги трансформатора;

2. відношення фазних значень струмів або ЕРС обмоток вищої і нижчої напруги трансформатора;

3. відношення числа витків або фазних значень ЕРС обмоток вищої і нижчої напруги трансформатора;

4. відношення лінійних значень напруги і струмів обмоток вищої і нижчої напруги трансформатора.

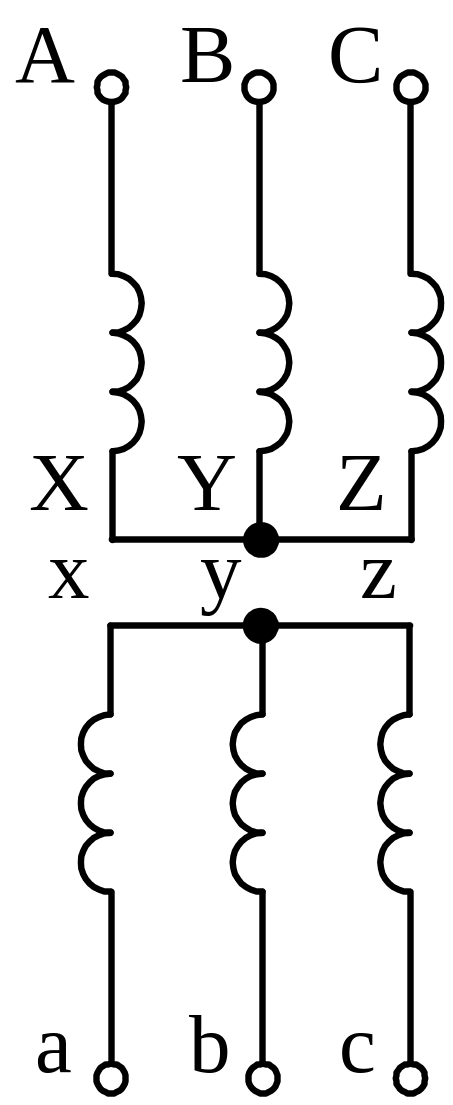

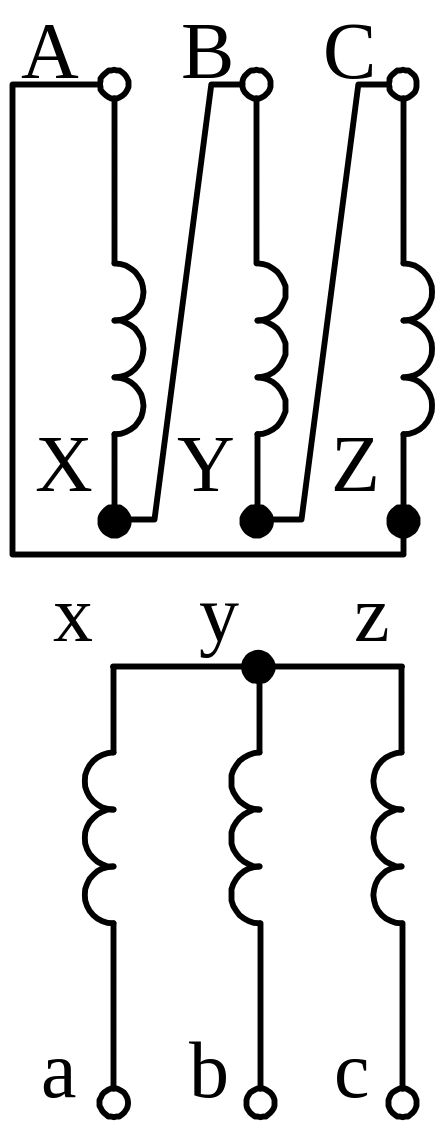

22. Група з’єднування, якій відповідає представлена схема з’єднування обмоток трансформатора:

1. «0»;

2. «11»;

3. «4»;

4. «6».

23. Умовні позначення початку і кінця обмотки вищої напруги:

1. початок – А, В, С кінець – X, Y, Z;

2. початок – a, b, c кінець – x, y, z;

3. початок – А_m, В_m, С_m кінець – X_m, Y_m, Z_m;

4. початок – a_m, b_m, c_m кінець – x_m, y_m, z_m.

24. Трансформатори якої потужності використовують з’єднання вторинної обмотки в зигзаг в умовах сільського господарства:

1. 400-630 кВА

2. 630-1000 кВА

3. 25-250 кВА

4. 250-400 кВА

25. Умовні позначення схеми з’єднування обмоток трансформатора, яка відповідає «11» групі з’єднування:

1. ;

2. ;

3. ;

4. .

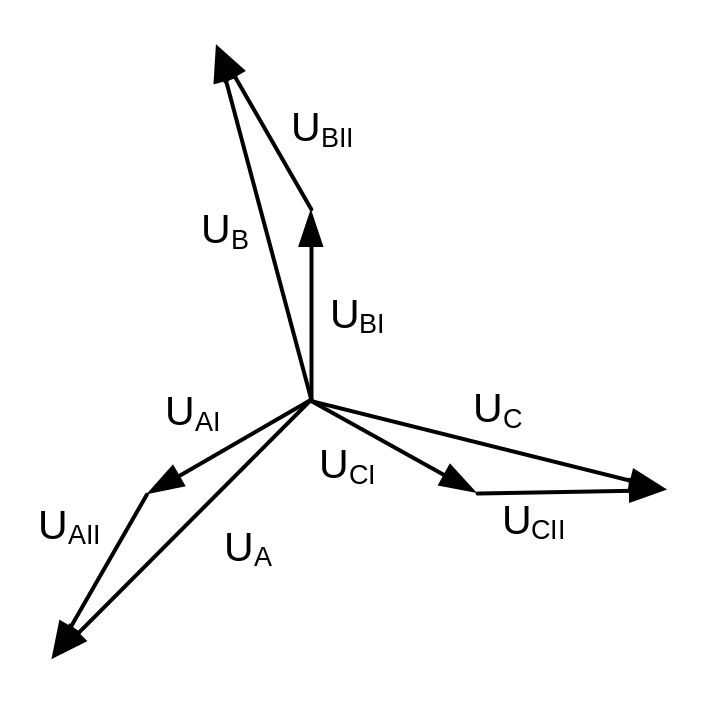

26. Схема з’єднування обмотки трансформатора, якій відповідає векторна діаграма напруги, наведена на рисунку:

1 . «зірка»;

2. «зірка з нулем»;

3. «зигзаг»;

4. «трикутник».

27. Група з’єднування, якій відповідає представлена схема з’єднування обмоток трансформатора:

1 . «11»;

2. «6»;

3. «0»;

4. «5».

28. Групи з’єднування, які можуть мати однофазні трансформатори:

1. «11» і «0»;

2. «0» і «6»;

3. «4» і «10»;

4. «11» і «6».

29. Потокозчеплення основного магнітного потоку Ф з первинною обмоткою:

1.

2.

3.

_4.

30. Потокозчеплення основного магнітного потоку Ф з вторинною обмоткою:

1.

2.

3.

_4.

31. Наведені в первинній обмотці ЕРС разом зі спадом напруги на її активному опорі зрівноважуються:

1. підведеною напругою u₁

2. підведеною напругою u₂

3. підведеною напругою е₁

4. підвищеною напругою е₂

32. Як визначається амплітудне значення потоку Ф_m в магнітопроводі трансформатора за заданої частоти струму f, числа витків обмотки W і заданого значення ЕРС Е?

1. ;

2. ;

3.

4. .

33. Як визначається МРС первинної обмотки трансформатора за заданих значень струмів і і кількості витків обмоток W трансформатора?

1. ;

2. ;

3. ;

4. .

34. Чому буде дорівнювати номінальне значення струму у вторинній обмотці І_2н трансформатора за І_1н=10 А; U_1н=10 кВ; U_2н=0,4 кВ?

1. 0,25 А;

2. 2,5 А;

3. 25 А;

4. 250 А.

35. Чому буде дорівнювати неприведене значення активного опору вторинної обмотки трансформатора R₂, якщо коефіцієнт трансформації дорівнює к=10 і значення приведеного опору вторинної обмотки трансформатора складає =0,1 Ом?

1. 0,01 Ом;

2. 0,001 Ом;

3. 1 Ом;

4. 10 Ом.

36. Коефіцієнтом зведення струму вторинної обмотки трансформатора до первинної для схем з’єднання обмоток ″трикутник″ і ″зірка″ є відношення:

1.

2.

3.

4.

37. Коефіцієнтом зведення ЕРС вторинної обмотки трансформатора до первинної для схем з’єднання обмоток ″трикутник″ і ″зірка″ є співвідношення:

1.

2.

3.

4.

38. Формула, за якою визначається к. к. д. трансформатора за зміни навантаження та параметрів навантаження:

1. ;

2. ;

3. ;

4. .

39. Завантаження, за якого коефіцієнт корисної дії трансформатора досягає максимального значення:

1. за

2. за

3. за

4. за

40. Як розраховується напруга короткого замикання у відносних одиницях за параметрами схеми заміщення?

1. ;

2. ;

3. ;

4. .

41. Сумарні втрати Σp за змінного навантаження трансформатора визначаються за рівнянням:

1. ;

2.

3. ;

4.

42. За потужність електричних втрат у трансформаторі за стандартом приймається активна потужність короткого замикання Р_кн за:

1. струму короткого замикання, що дорівнює номінальному І_к=І_н ;

2. напруги короткого замикання, що дорівнює номінальній U_к=U_1н ;

3. струму короткого замикання, що дорівнює І_к=1,25·І_н ;

4. напруги короткого замикання, що дорівнює U_к=0,5·U_н .

43. Струм холостого ходу в трансформаторі визначається:

1. безпосереднім вимірюванням за напруги х.х. U₀<U_1н;

2. безпосереднім вимірюванням за напруги х.х. U₀=U_1н;

3. безпосереднім вимірюванням у вторинній обмотці за напруги х.х. U₀=U_1н;

4. безпосереднім вимірюванням у двох обмотках трансформатора за напруги х.х. U₀=U_1н.

44. За потужність магнітних втрат у трансформаторі за стандартом приймається:

1. повна потужність холостого хода S₀ за номінального значення напруги U_1н (U₀=U_1н);

2. активна потужність холостого хода Р₀ за зниженого значення напруги U_1н (U₀<U_1н).

3. активна потужність холостого хода Р₀ за номінального значення напруги U_1н (U₀=U_1н);

4. активна потужність холостого хода Р₀ за номінального значення струму І_1н (І₀=І_1н).

45. За паспортними даними повний опір короткого замикання трансформатора, для схеми з’єднання обмоток ″зірка″, визначається:

1. ;

2. ;

3. ;

4. .

46. За паспортними даними повний опір холостого ходу трансформатора, для схеми з’єднання обмоток ″зірка″, визначається:

1. ;

2. ;

3. ;

4. .

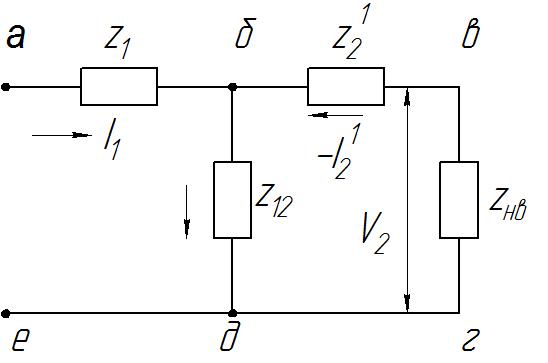

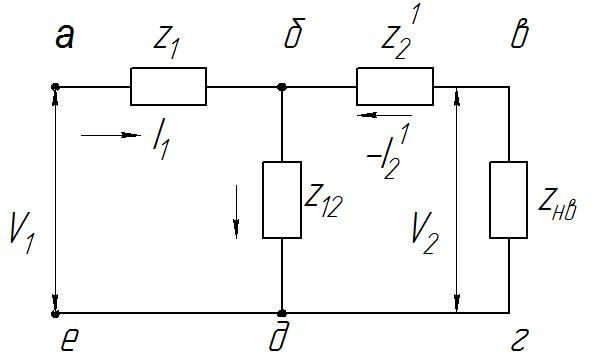

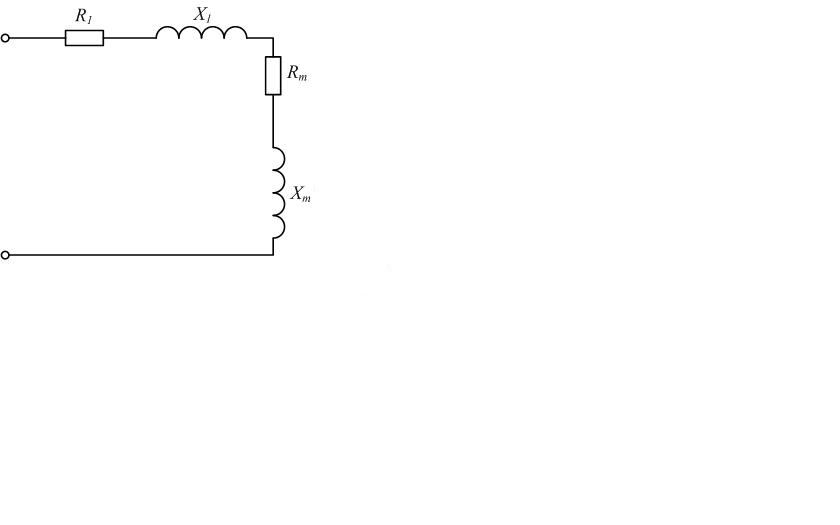

4 7. Яка з віток схеми заміщення трансформатора при досліді короткого замикання має опір, рівний нулю?

1. а-б

2. б-д

3. в-г

4. б-в

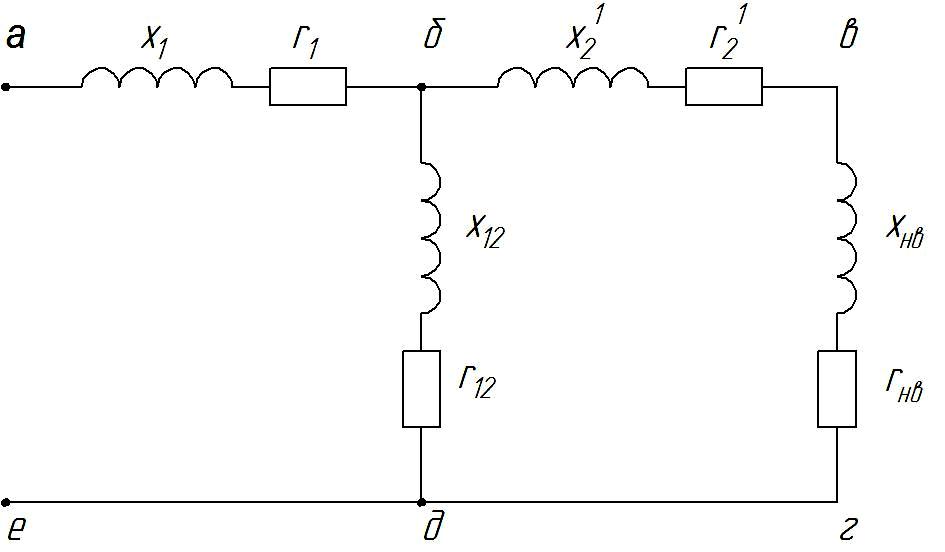

48. Яка з віток схеми заміщення трансформатора характеризує коло намагнічування?

1. а-б

2. б-в

3. б-д

4. в-г

49. Яка з віток схеми заміщення трансформатора характеризує коло навантаження?

1. а-б

2. б-в

3. б-д

4. в-г

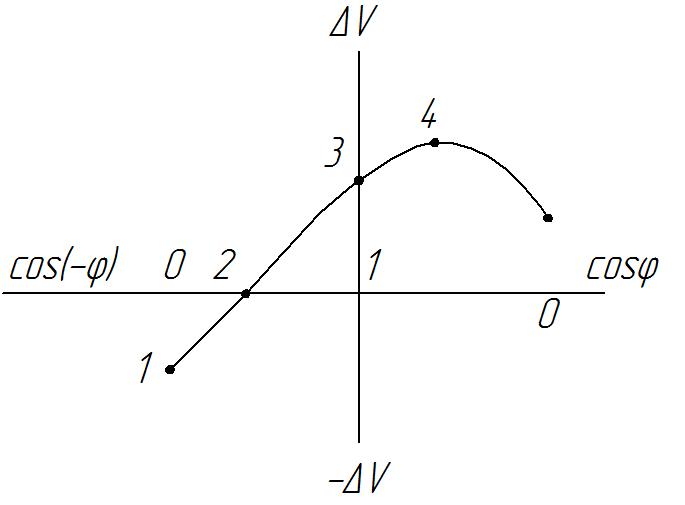

50. За якого значення позначеного точками 1; 2; 3; 4; напруга у разі навантаження буде незмінною?

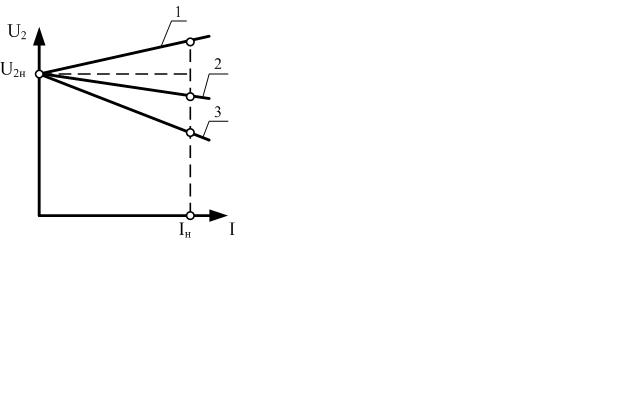

51. Точка графіка , що відповідає , позначеного цифрами 1; 2; 3; 4:

52. Характеристиками досліду холостого ходу і короткого замикання називаються залежності:

1. сили струму первинної і вторинної обмотки трансформатора, активної потужності, коефіцієнта потужності від напруги, що подається на первинну обмотку трансформатора;

2. сили струму, активної і повної потужності, коефіцієнта потужності від напруги, що подається на первинну обмотку трансформатора;

3. сили струму, активної потужності, коефіцієнта потужності від напруги, що подається на первинну обмотку трансформатора;

4. сили струму, напруги вторинної обмотки трансформатора, активної потужності, коефіцієнта потужності від напруги, що подається на первинну обмотку трансформатора.

53. Відповідно до закону повного струму, за навантаження трансформатора поле утворюється магніторушійною силою:

1. первинною обмоткою

2. вторинною обмоткою

3. первинною та вторинною обмотками

4. додатковою обмоткою

54. Вираз – це:

1. закон магнітної рівноваги трансформатора

2. закон повного струму

3. закон Джоуля-Ленца

4. перший закон Кірхгофа

55. Як визначається коефіцієнт завантаження трансформатора?

1. ;

2. ;

3. ;

4. .

56. Умова, за якої спостерігатиметься максимум к. к. д. трансформатора:

1. ;

2. ;

3. ;

4. .

57. Як визначається коефіцієнт завантаження трансформатора, за якого спостерігатиметься максимум к. к. д.?

1. ;

2. ;

3. ;

4. .

58. Характер, за якого навантаження к. к. д. трансформатора буде найбільший:

1. за активного;

2. за активно-індуктивного;

3. за активно-ємнісного;

4. за індуктивного.

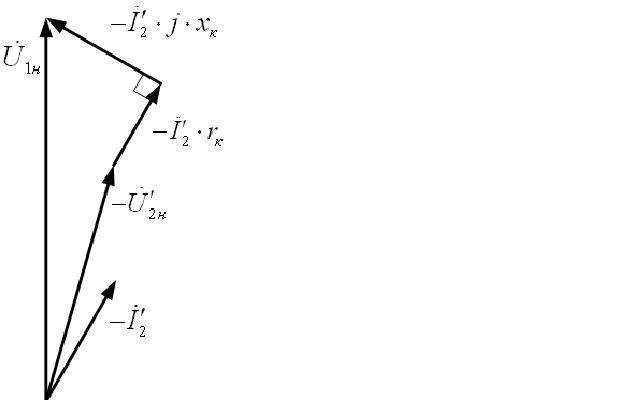

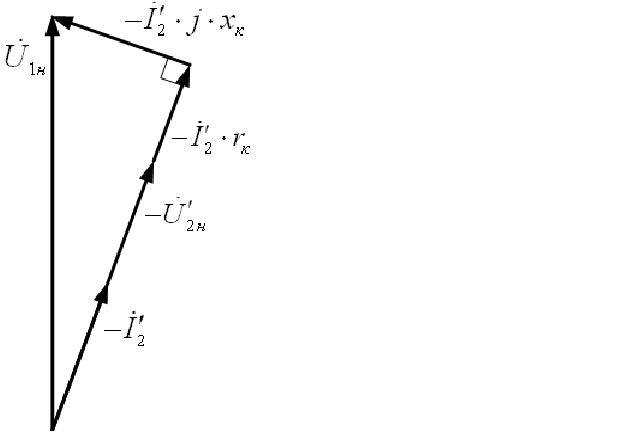

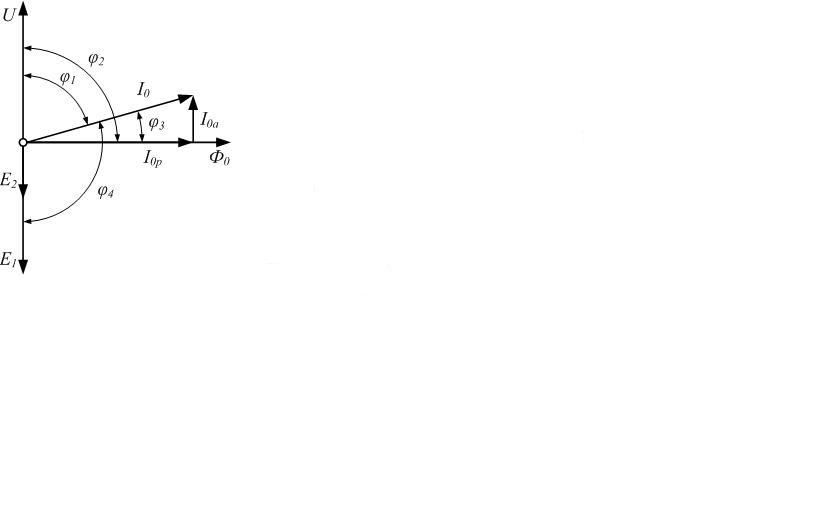

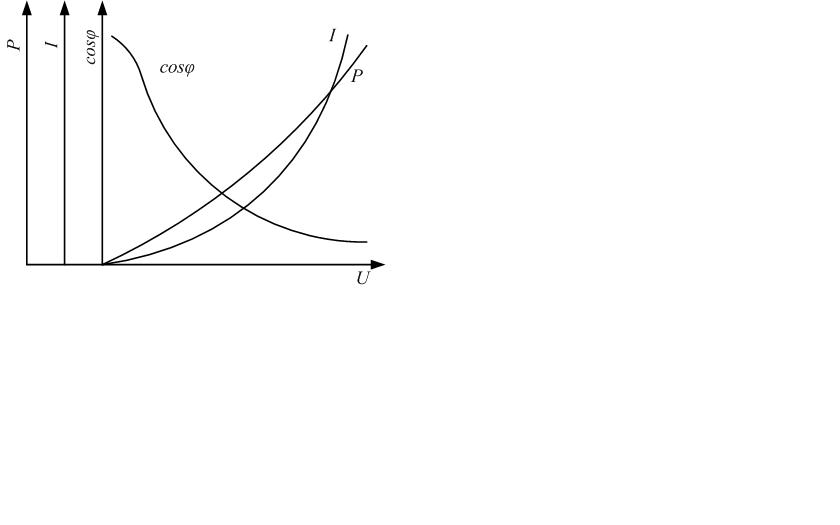

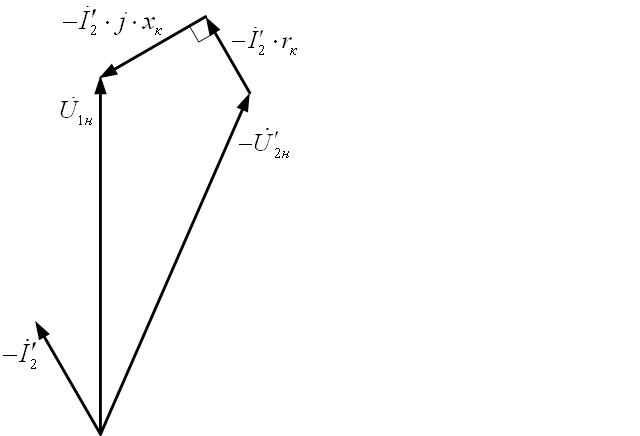

59. Дослід, якому притаманні наведені характеристики:

1. дослід холостого ходу;

2. дослід короткого замикання;

3. дослід навантаження;

4. недостатньо даних для визначення.

60. Як змінюється напруга короткого замикання u_к% у разі збільшення номінальної потужності трансформаторів?

1. зменшується;

2. збільшується;

3. залишається постійною;

4. не залежить від потужності трансформатора.

61. Як змінюється струм холостого ходу і_0% трансформатора у разі збільшення номінальної потужності?

1. зменшується;

2. збільшується;

3. залишається постійним;

4. не залежить від потужності трансформатора.

62. Як змінюється напруга короткого замикання u_к% в разі збільшення номінальної напруги трансформаторів?

1. зменшується;

2. збільшується;

3. залишається постійною;

4. не залежить від номінальної напруги трансформатора.

63. Величина магнітних втрат Δp_мг в трансформаторі залежить від:

1. величини магнітної індукції В;

2. величини струму І₁ первинної обмотки трансформатора;

3. частоти струму мережі живлення f;

4. характеру навантаження трансформатора (активне, індуктивне, ємнісне)

64. Величина електричних втрат ∆Р_е в трансформаторі залежить від:

1. величини струмів первинної І₁ і вторинної І₂ обмоток трансформатора;

2. величини первинної U₁ і вторинної U₂ напруги трансформатора;

3. величини напруги короткого замикання u_к% трансформатора;

4. матеріалу виготовлення магнітопроводу трансформатора.

65. Правильне написання рівняння балансу ЕРС для первинної обмотки трансформатора:

1. ;

2. ;

3. ;

4. .

66. Правильне написання рівняння балансу ЕРС для вторинної обмотки трансформатора:

1. ;

2. ;

3. ;

4. .

67. Правильне написання рівняння визначення коефіцієнта трансформа-ції:

1. ;

2. ;

3. ;

4.

68. Що відбулося з навантаженням трансформатора, якщо струм первинної обмотки зменшився?

1. навантаження збільшилося;

2. навантаження зменшилося;

3. навантаження не змінилося;

4. змінився характер навантаження.

69. Як зміниться величина магнітного потоку в магнітопроводі трансформатора, якщо струм первинної обмотки зросте у 2 рази?

1. збільшиться у 2 рази;

2. зменшиться у 2 рази;

3. не зміниться;

4. зменшиться у 4 рази.

70. Втрати в міді обмоток трифазного трансформатора ∆Р_м визначаються за виразом:

1.

2.

3.

4.

71. Повна потужність, що підводиться до трифазного трансформатора із мережі, визначається за формулою:

1.

2.

3.

4.

72. Активна потужність, що підводиться із мережі трифазного трансформатора, визначається за формулою:

1.

2.

3.

4.

73. Реактивна потужність, що споживається із мережі трифазного трансформатора, визначається за формулою:

1.

2.

3.

4.

74. Якому режиму роботи силового трансформатора відповідає наведене визначення:

«режим роботи трансформатора, за якого первинна обмотка підключається до мережі з номінальною напругою номінальної частоти трансформатора, обмоткою протікає струм, який створює магнітний поток, у вторинній обмотці індуктується ЕРС, але струм відсутній»

1. режим холостого;

2. режим навантаження;

3. режим короткого замикання;

4. режим номінального навантаження.

75. Режим роботи силового трансформатора, якому відповідає наведене визначення:

«режим навантаження трансформатора номінальним струмом за номінальної напруги і частоти»

1. режим холостого;

2. режим навантаження;

3. режим короткого замикання;

4. режим номінального навантаження.

76. Особливості холостого ходу, притаманні трифазному груповому трансформатору:

1. несиметрія магнітної системи;

2. ;

3. вторинна напруга U₂ змінюється за синусоїдальним законом;

4. форма вторинної напруги U₂ залежить від схеми з’єднування обмоток.

77. Особливості холостого ходу, притаманні трифазному стрижньовому трансформатору:

1. несиметрія магнітної системи;

2. ;

3. вторинна напруга U₂ змінюється за синусоїдальним законом;

4. форма вторинної напруги U₂ залежить від схеми з’єднування обмоток.

78. Кут магнітного запізнення на векторній діаграмі трансформатора за холостого ходу:

1. φ₁;

2. φ₂;

3. φ₃;

4. φ₄.

79. Режим роботи, для якого характерна наведена схема заміщення:

1. режиму холостого ходу;

2. режиму короткого замикання;

3. режиму навантаження;

4. недостатньо даних для визначення.

80. Режим роботи, для якого характерна наведена схема заміщення:

1. режиму холостого ходу;

2. режиму короткого замикання;

3. режиму навантаження;

4. недостатньо даних для визначення.

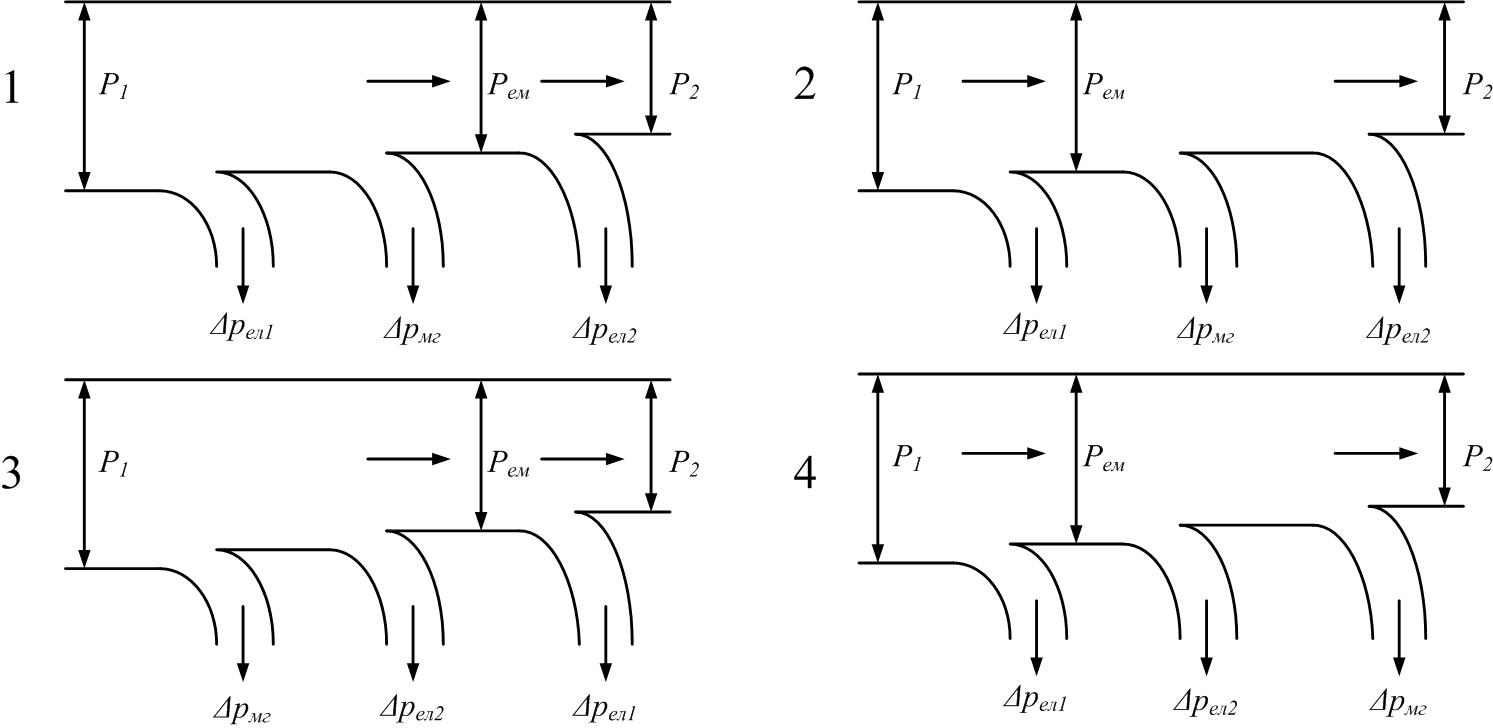

81. Вигляд енергетичної діаграми перетворення активної потужності в силовому трансформаторі:

82. Характер навантаження, якому відповідає наведена спрощена векторна діаграма:

1. активному;

2. активно-індуктивному;

3. активно-ємнісному;

4. індуктивному.

83. Характер навантаження, якому відповідає наведена спрощена векторна діаграма:

1 . активному;

2. активно-індуктивному;

3. активно-ємнісному;

4. індуктивному

84. Правильне написання рівняння зовнішньої характеристики трансформатора:

1. ;

2. ;

3. ;

4.

85. Характер навантаження, якому відповідає наведена спрощена векторна діаграма:

1 . активному;

2. активно-індуктивному;

3. активно-ємнісному;

4. індуктивному

86. Зміна вторинної напруги трансформатора залежить від:

1. величини завантаження трансформатора;

2. номінальної напруги трансформатора;

3. характеру навантаження;

4. режиму роботи трансформатора.

87. Зміна вторинної напруги силового трансформатора при зміні навантаження за паспортними даними розраховується за формулою:

1. ;

2. ;

3. ;

4. .

88. Регулювання вторинної напруги силового трансформатора здійснюється за рахунок:

1. зміни схеми з’єднування первинної обмотки;

2. зміни кількості витків первинної обмотки;

3. зміни кількості витків вторинної обмотки;

4. зміни групи з’єднування обмоток трансформатора.

89. Характер навантаження, за якого спостерігатиметься максимальна величина зміни напруги:

1. за активного характеру навантаження, коли cosφ₂=1;

2. за активно-індуктивного характеру навантаження, коли cosφ₂=cosφ_к;

3. за активно-ємнісного характеру навантаження, коли cosφ₂<cosφ_к;

4. за індуктивного характеру навантаження, коли cosφ₂>cosφ_к.

90. Номер зовнішньої характеристики трансформатора за активно-індуктивного навантаження:

1. 2;

2. 3;

3. 1;

4. 2, 3.

91. Достатні умови включення силових трансформаторів на паралельну роботу:

1. групи і схеми з’єднування однакові;

2. коефіцієнти трансформації однакові за рівністю первинних і вторинних напруг;

3. напруги короткого замикання однакові;

4. потужності співвідносяться не більше ніж 1:3;

5. потужності короткого замикання однакові;

6. струми холостого ходу однакові;

7. потужності холостого ходу однакові.

92. Номер зовнішньої характеристики трансформатора за активного навантаження:

1

2

3

4

93. Припустима різниця між коефіцієнтами трансформації трансформаторів, що включаються на паралельну роботу:

1. не більше ніж ±0,3% від середньоарифметичного значення коефіцієнтів трансформації;

2. не більше ніж ±1,0% від середньоарифметичного значення коефіцієнтів трансформації;

3. не більше ніж ±0,1% від середньогеометричного значення коефіцієнтів трансформації;

4. не більше ніж ±0,5% від середньогеометричного значення коефіцієнтів трансформації;

94. Номер зовнішньої характеристики трансформатора за активно-ємнісного навантаження:

1

2

3

4

95. Припустима різниця між напругами короткого замикання трансформаторів, що включаються на паралельну роботу:

1. не більше ніж ±15% від середньоарифметичного значення напруги короткого замикання трансформаторів;

2. не більше ніж ±5% від середньоарифметичного значення напруги короткого замикання трансформаторів;

3. не більше ніж ±10% від середньоарифметичного значення напруги короткого замикання трансформаторів;

4. не більше ніж ±1% від середньоарифметичного значення напруги короткого замикання трансформаторів.
