282. Визначити вид нелінійності за статичною характеристикою:
|
зона насичення зона нечутливості зона насичення та нечутливості + ідеальне двопозиційне реле |
283. Визначити вид нелінійності за статичною характеристикою:
|
+ ідеальне реле із зоною нечутливості двопозиційне реле трипозиційне реле люфт |
284. Визначити вид нелінійності за статичною характеристикою:
|
ідеальне реле із зоною нечутливості + двопозиційне реле трипозиційне реле люфт |
285. Визначити вид нелінійності за статичною характеристикою:
|
ідеальне реле із зоною нечутливості двопозиційне реле + трипозиційне реле люфт |
286. Визначити вид нелінійності за статичною характеристикою:
|
ідеальне реле із зоною нечутливості двопозиційне реле трипозиційне реле + люфт |
287. Для дослідження нелінійних систем автоматичного керування існують такі наближені методи:
критерій Михайлова
+ метод фазової площини;
критерій Гурвіца
+ метод припасовування;
критерій Рауса
+ метод гармонічної лінеаризації;
288. Чи правильним є твердження: статична характеристика електричного підсилювача автоматики може бути представлена як зона нечутливості.
так; + ні;
289. Чи правильним є твердження: статична характеристика механічного підсилювача автоматики може бути представлена як ідеальне двопозіційне реле.
так; + ні;
290. Чи правильним є твердження: характер руху нелінійних систем автоматичного керування залежить від початкових умов
+так;
ні;
немає значення
291. Чи правильним є твердження: метод гармонійної лінеаризації для дослідження нелінійних САК раціонально застосовувати тільки в тому випадку, коли в усталеному процесі система автоматичного керування робить автоколивання.
+так;
ні;
неповна відповідь
292. Чи правильним є твердження: метод гармонійної лінеаризації для дослідження нелінійних САК є точний метод.
так; + ні;
293. Чи правильним є твердження: метод припасовування полягає у тому, що рівняння руху нелінійної САК розбивається на ряд лінійних рівнянь які відповідають деяким ділянкам руху системи.
+так;
ні;
неповна відповідь
294. Чи правильним є твердження: метод припасовування використовується тільки для кусково-лінійних статичних нелінійностей.
+так;
ні;
неповна відповідь
295. Чи правильним є твердження: метод припасовування використовується тільки для істотних неоднозначних нелінійностей.
+так;
ні;
неповна відповідь
296. Чи правильним є твердження: метод фазової площини – це метод аналітичного розв`язку нелінійних диференціальних рівнянь.
так;
+ ні;
неповна відповідь
297. Чи правильним є твердження: метод фазової площини використовується для дослідження нелінійних САК, у яких лінійна частина з задовільненою точністю може бути представлена диференціальним рівнянням другого порядку.
+так;
ні;
неповна відповідь
298. Чи правильним є твердження: метод фазової площини використовується для дослідження нелінійних САК, у яких лінійна частина із задовільненою точністю може бути представлена диференціальним рівнянням будь-якого порядку.
так;
+ ні;
неповна відповідь
299. Чи правильним є твердження: фазова площина або площина стану – це площина, на якій зображується зміна будь-якої величини та її похідної.
+так;
ні;
неповна відповідь
300. Частотний метод Попова дозволяє досліджувати абсолютну стійкість нелінійної системи керування з ___________.
будь-якою нелінійністю в прямої гілки
обмеженим числом нелінійностей
+ одною однозначною статичною нелінійністю
будь-якою нелінійністю в гілки зворотного зв'язку
301. Чи правильним є твердження: абсолютна стійкість нелінійної системи керування – це стійкість загалом за будь-якої форми нелінійності.
+ так; ні
302. Чи правильним є твердженняження: метод послідовних наближень дозволяє знайти розв`язок диференціального рівняння або системи рівнянь будь якого порядку, що задовольняє умови існування і єдності.
+так; ні;
303. Чи правильним є твердження: під час визначення якості перехідного процесу нелінійних систем автоматичного керування оцінювання відбувається аналогічно як і для лінійної системи, але з урахуванням величини зовнішнього впливу.
+так; ні;
1. Вентильні розрядники призначені для захисту обладнання від:
1) струмів к.з.;
2) зниження напруги;
3) струмів перевантаження;
4) перенапруг.
Правильна відповідь: 4.
2. Для вимикання струму короткого замикання призначений такий комутаційний апарат:
1) вимикач навантаження;
2) вакуумний вимикач;
3) роз’єднувач;
4) віддільник.
Правильна відповідь: 2
3. Для роботи в базовому режимі призначена електрична станція:
1) ГЕС;
2) ГАЕС;
3) АЕС;
4) резервна дизельна електростанція.
Правильна відповідь: 3
4. Для підвищення надійності електропостачання існують такі організаційно-технічні заходи:
1) підвищення надійності окремих елементів мереж;
2) підвищення кваліфікації персоналу;
3) скорочення радіуса дії електричних мереж;
4) секціонування електричних мереж.
Правильна відповідь: 2
5. Очікувані результати секціонування електричної мережі:
1) регулювання напруги в мережі;
2) підвищення надійності електропостачання;
3) зниження втрат електроенергії в мережі;
4) зменшення несиметрії навантаження.
Правильна відповідь: 2
6. У стандарті якості електроенергії нормується:
1) падіння напруги;
2) відхилення напруги;
3) втрата напруги;
Правильна відповідь: 2
7. Трансформатори на підстанціях 10/0,4 кВ на стороні 0,4 кВ працюють з режимами нейтралі:
1) ізольована нейтраль;
2) компенсована нейтраль;
3) заземлена нейтраль;
4) заземлена через дугогасну котушку нейтраль.
Правильна відповідь: 3
8. Транспозиція проводів, це:
1) зміна порядку розміщення двох проводів на опорах;
2) зміна порядку розміщення проводів на опорах;
3) розділення фази на кілька проводів на опорах;
4) зміна порядку розміщення одного проводу на опорах.
Правильна відповідь: 2
9. Надійність захисту від струмів короткого замикання в мережі 380/220 В перевіряється за:
1) режимом номінальної напруги;
2) режимом максимальної напруги;
3) режимом мінімальної напруги;
4) режимом мінімального струму короткого замикання.
Правильна відповідь:4

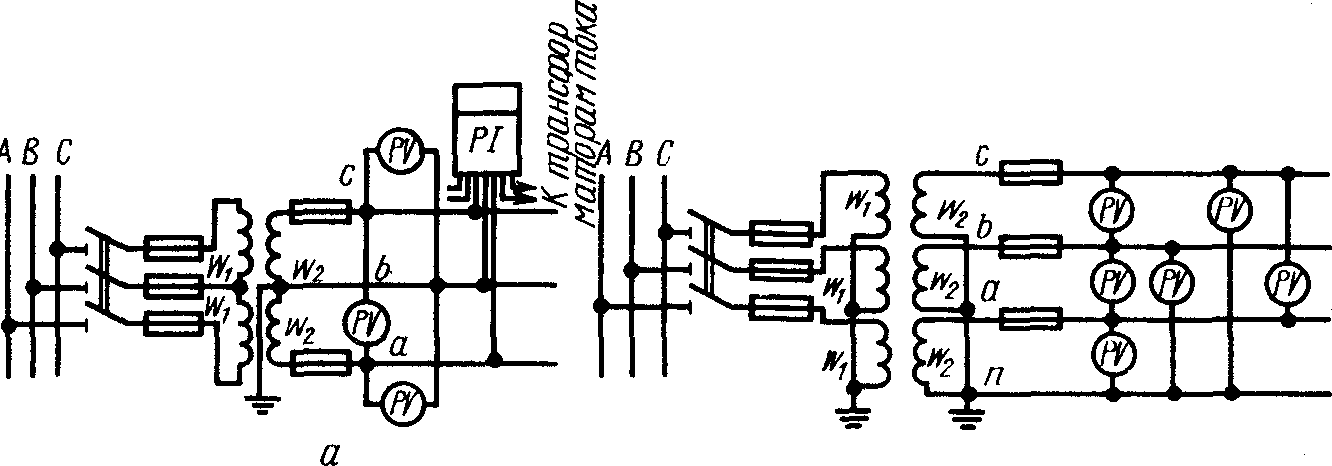

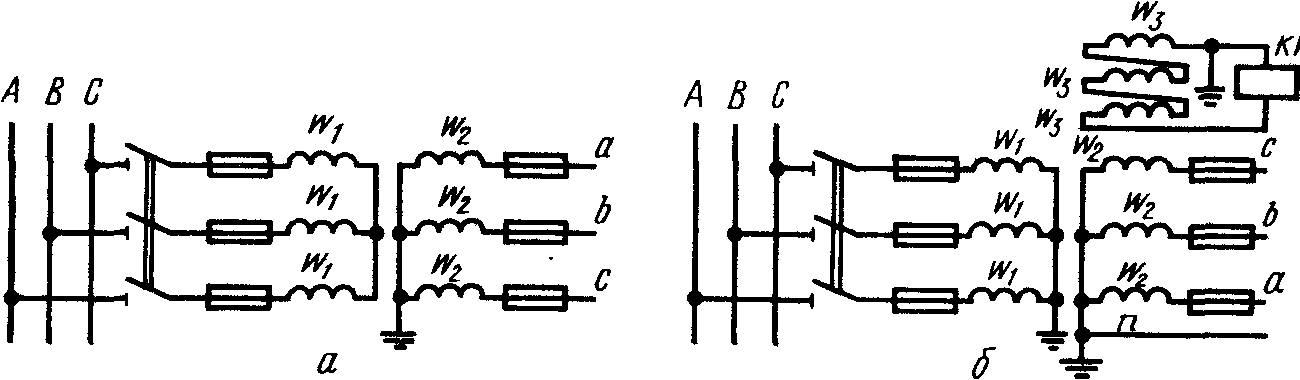

10. На схемі представлено підключення вимірювального трансформатора:
1) НТМИ;
2) НОМ;
3) ТПЛ;
4) ОМ.
Правильна відповідь:1
11. Формула для визначення активного опору силового трансформатора у відносних одиницях:
1)
2)
3)
4)
Правильна відповідь:1
12. Під час розрахунку струму спрацьовування релейного захисту використовується коефіцієнт:
1) коефіцієнт форми;
2) коефіцієнт повернення;
3) коефіцієнт несинусоїдальності;
4) коефіцієнт потужності.
Правильна відповідь: 2
13. Для забезпечення компенсацій втрат напруги в лінії номінальну напругу генераторів приймають:
1) на 5% вищою від номінальної напруги електричної мережі;
2) на 15% вищою від номінальної напруги електричної мережі;
3) рівною номінальній напрузі електричної мережі;
4) на 5% нижчою від номінальної напруги електричної мережі.
Правильна відповідь: 1
15. АСКС, АСКП, АСК – це:
1) ізолятори підвісні;
2) неізольовані проводи повітряних ліній;
3) кабелі;
4) ізольовані проводи повітряних ліній.
Правильна відповідь: 2
16. Струм спрацювання індукційного елемента реле типу РТ-80 регулюється:
1) зміщенням постійного магніту;
2) зміною відстані між кінцем якоря і магнітопроводом за допомогою регулювального гвинта;
3) регулюванням натягу або послаблення пружини;
4) зміною уставки на шкалі витримки часу;
5) зміною відгалужень на штепсельному перемикачі;
Правильна відповідь: 5
20. Для вимикання струму короткого замикання в мережі призначається комутаційний апарат:
1) роз’єднувач;
2) віддільник;
3) елегазовий вимикач;
4) короткозамикач.
Правильна відповідь: 3
21. Компенсація індуктивної складової електроенергії виконується за допомогою пристрою:
1) конденсатора;
2) резистора;
3) реактора;
4) котушки індуктивності.
Правильна відповідь: 1
22. Відхилення напруги в електричній мережі – це:
1) різниця між напругою окремих фаз трифазної мережі;
2) різниця між напругою на початку і в кінці лінії електропередачі;
3) різниця між номінальним і фактичним значеннями напруги в точці мережі;
4) напруга між фазним і нульовим проводом трифазної чотирипровідної мережі
Правильна відповідь: 3
23. Розшифруйте елемент електроустановки ПФ-70:
1) фарфоровий підвісний ізолятор з руйнівним навантаженням 70 кН;
2) опорний штировий ізолятор з керамічного матеріалу з допустимою напругою 70 кВ.
3) тарілчастий лінійний ізолятор з мінімальним зусиллям на розтяг 70 кН;
4) підвісний скляний ізолятор з руйнівним навантаженням 70 кН.
Правильна відповідь: 1
24.
Вираз
використовується для визначення:
1) питомого активного опору проводів лінії електропередачі;
2) питомого індуктивного опору проводів лінії електропередачі;
3) питомого повного опору проводів лінії електропередачі;
4) допустимого механічного навантаження на провід.
Правильна відповідь: 2
25. Для зменшення несиметрії фазних напруг в електричних мережах 0,38 кВ трифазного струму необхідно застосовувати силові трансформатори напругою 10/0,4 кВ:
1) зі схемою з’єднання “зірка-зірка з нулем” з РПН;
2) зі схемою з’єднання “зірка-зигзаг з нулем”;
3) зі схемою з’єднання “зірка-зірка з нулем” з ПБЗ;
4) зі схемою з’єднання “зірка-зірка з нулем” .
Правильна відповідь: 2
26. Допустиму втрату напруги в електричній мережі можна змінити:
1) висотою підвішування проводів;
2) вибором регульованих надбавок напруги силових трансформаторів підстанцій;
3) зміною електричного навантаження мережі;
4) регулюванням графіка навантаження мережі.
Правильна відповідь: 2
28. Повздовжня ємнісна компенсація (ПЄК) в електричній мережі є засобом:
1) зниження втрат активної потужності в мережі;
2) регулювання напруги в електричній мережі;
3) регулювання частоти трифазного змінного струму в мережі;
4) підвищення напруги до місця встановлення ПЄК
Правильна відповідь:2
29. Лінійна втрата напруги в лінії електропередачі визначається за формулою:
1)
;
2 )
;
3)
;
4)
.
Правильна відповідь:2
30. Очікувані результати повздовжньої ємнісної компенсації – це:
1) регулювання напруги в мережі;
2) підвищення надійності електропостачання;
3) зниження експлуатаційних витрат мережі;
4) зменшення електромагнітного поля навколо лінії.
Правильна відповідь: 1
31. До ізольованих проводів належать:
1) АСКП;
2) СІП-4;
3) АС;
4) МЛК;
Правильна відповідь: 2
32. Трифазні короткі замикання та однофазні замикання на землю можливі в мережах з напругою:
1) 110 кВ;
2) 10 кВ;
3) 0,38 кВ;
4) 0,22 кВ.
Правильна відповідь: 2
33. Мережі з нейтраллю, заземленою через індуктивний опір - це:
мережі з компенсованою нейтраллю
мережі з глухозаземленою нейтраллю;
мережі з ізольованою нейтраллю.
Правильна відповідь: 1
35. В інженерних розрахунках зовнішній питомий індуктивний опір петлі фаза-нуль приймають:
1) 0,1 Ом/км;
2) 0,6 Ом/км;
3) 1 Ом/км;
4) 5 Ом/км.
Правильна відповідь:2
36. Однорідні та сумірні навантаження в електричній мережі напругою 0,38 кВ підсумовують за допомогою:
1) тільки таблиць надбавок;
2) коефіцієнта одночасності;
3) коефіцієнта потужності;
4) коефіцієнта завантаження.
Правильна відповідь:2
37. Час максимальних втрат – це:
1) час, протягом якого мережі працюють з максимальним навантаженням;
2) час, протягом якого мережі працюють із максимальними втратами;
3) умовний час, за який максимальний струм навантаження, протікаючи лінією, створив би втрати енергії, які дорівнюють дійсним втратам енергії за рік;
4)умовний час, який необхідний для того, щоб вся річна енергія була передана лінією за незмінної максимальної потужності.
Правильна відповідь: 3
38. Номінальна потужність силового трансформатора вибирається за умовами його роботи в нормальному режимі:
1) за повною розрахунковою потужністю;
2) за еквівалентною потужністю;
3) за активною потужністю;
4) за реактивною потужністю.
Правильна відповідь: 1
41. Герметична оболонка кабелю (свинцева або алюмінієва) дозволяє прокладати його:
1) тільки на повітрі;
2) на повітрі, в землі та у воді;
3) тільки в спеціальних каналах;
4) тільки в землі.
Правильна відповідь: 2
42. Втратам активної потужності в сталі трансформатора від струму намагнічування відповідає:
1) реактивна провідність трансформатора;
2) номінальна потужність трансформатора;
3) навантаження трансформатора;
4) активна провідність трансформатора.
Правильна відповідь: 4
44. При визначення еквівалентного опору кола короткого замикання в іменованих (практичних) одиницях опори всіх елементів мережі:
1) приводять до базисної напруги;
2) визначають у відносних одиницях;
3) приводять до базисної потужності;
4) приводять до фазної напруги.
Правильна відповідь: 1
45. Застосування самоутримних ізольованих проводів (СІП) для ліній електропередачі дозволяє:
1) знизити експлуатаційні витрати;
2) підвищити електропровідність;
3) підвищити час використання максимального навантаження;
4) підвищити коефіцієнт потужності.
Правильна відповідь: 1
46. В Україні електричні мережі напругою 6 та 10 кВ виконують:
1) п’ятипровідними із глухозаземленою нейтраллю;
2) чотирипровідними із глухозаземленою нейтраллю;
3) трипровідними із ефективно заземленою нейтраллю;
4) трипровідними із ізольованою нейтраллю.
Правильна відповідь: 4
47. Для захисту електрообладнання підстанцій 35/10 кВ призначені:
1) ОПНи;
2) рогові розрядники;
3) трубчасті розрядники.
Правильна відповідь: 1
49. Найбільшим тривалим відхиленням напруги від номінального значення, що допускається вимогами до якості електроенергії в нормальному режимі, є:
1)
;
2)
;
3) -5%; +10%;
4)
.
Правильна відповідь:1
50. Трансформатори на сільській підстанції 10/0,4 кВ на стороні 10 кВ працюють з таким режимом нейтралі:
1) ізольована нейтраль;
2) компенсована нейтраль;
3) заземлена нейтраль;
4) глухозаземлена нейтраль.
Правильна відповідь: 1
51. Коефіцієнт повернення реле – це:
1) відношення струму спрацювання до струму повернення;
2) відношення струму повернення до струму спрацювання;
3) відношення струму спрацювання до струму уставки реле;
4) відношення струму уставки реле до струму спрацювання.
Правильна відповідь: 2
52. Схема з'єднань трансформаторів струму і реле «неповна зірка» в мережах з ізольованою нейтраллю реагує:
1) тільки на однофазні короткі замикання;
2) на усі види міжфазних і однофазних коротких замикань;
3) тільки на міжфазні короткі замикання;
4) на усі види міжфазних коротких замикань.
Правильна відповідь: 4
53. Надійність струмового захисту в мережі 380/220 В перевіряється за таким видом короткого замикання:
1) трифазне коротке замикання;
2) двофазне коротке замикання;
3) однофазне коротке замикання;
4) трифазне коротке замикання із замиканням на землю.
Правильна відповідь: 3
54. Очікувані результати перерозподілу однофазного навантаження між фазами:
1) пригнічення вищих гармонік;
2) підвищення надійності електропостачання;
3) підвищення коефіцієнта потужності;
4) зменшення несиметрії навантаження.
Правильна відповідь: 4
55. При розрахунку втрат напруги використовується закон:
1) закон Ома;
2) закон Джоуля-Ленца;
3) закон Фарадея;
4) закони Кірхгофа.
Правильна відповідь:1
57. Для проводів із полівінілхлоридною ізоляцією встановлено максимальну тривало допустиму температуру:
1) 55 0С;
2) 80 0С;
3) 85 0С;
4) 70 0С.
Правильна відповідь: 4
59. Вимикач навантаження – це електричний апарат, призначений для:
1) включення та відключення струмів навантаження мереж та вимикання струмів к.з.;
2) комутації струмів навантаження мереж;
3) вимикання струмів к.з.;
4) створення видимого розриву.
Правильна відповідь: 2
60. Неізольований провід, в якого міжпровідний простір стального стержня заповнений нейтральним мастилом підвищеної термостійкості – це:
1) АСКС;
2) СІП-4;
3) АС;
4) МЛК;
Правильна відповідь: 1
61. Час використання максимуму навантаження Т характеризує:
1) умовний час, який необхідний для того щоб вся річна енергія була передана лінією за незмінної максимальної потужності;
2) час, упродовж якого мережі працюють з максимальним навантаженням;
3) час, упродовж якого мережі працюють із номінальним навантаженням;
4) умовний час, за який максимальний струм навантаження, протікаючи лінією створив би втрати енергії, які дорівнюють дійсним втратам енергії за рік.
Правильна відповідь: 1
62. Відношення розрахункового навантаження групи електроприймачів до суми їх максимальних навантажень це:
1) коефіцієнт одночасності;
2) коефіцієнт максимуму навантажень;
3) коефіцієнт завантаження;
4) коефіцієнт потужності.
Правильна відповідь: 1
64. Очікувані результати заміни недовантажених трансформаторів:
1) регулювання напруги в мережі;
2) підвищення надійності електропостачання;
3) зниження втрат електроенергії в мережі;
4) зменшення несиметрії навантаження.
Правильна відповідь: 3
65. Герметична оболонка кабелю (свинцева або алюмінієва) дозволяє прокладати його:
1) тільки на повітрі;
2) на повітрі, в землі та у воді;
3) тільки в спеціальних каналах;
4) тільки в землі.
Правильна відповідь: 2
66. Автоматичні вимикачі із тепловим розчіплювачем за умовами чутливості перевіряють за співвідношенням:
1)
;
2)
;
3)
;
4)
.
Правильна відповідь: 1
67. Автоматичні вимикачі із електромагнітним розчіплювачем за умовами чутливості перевіряють за співвідношенням:
1) ;
2)
;
3)
;
4)
.
Правильна відповідь: 3
69. Лінійна втрата напруги на i-n-ділянці лінії електропередачі визначається за формулою:
1)
2 )
3 )
4)
Правильна відповідь: 2
70. Однофазні замикання на землю не є короткими в мережах напруги:
1) 330 кВ;
2) 110 кВ;
3) 10 кВ;
4) 0,38 кВ;
Правильна відповідь: 3
71. Мінімальні значення струмів короткого замикання в мережі розраховують для:
1) вибору електричних апаратів;
2) перевірки апаратів на термічну та динамічну стійкість;
3) вибору силових трансформаторів підстанції;
4) перевірки на надійність роботи (чутливість) апаратів захисту та пристроїв релейного захисту.
Правильна відповідь: 4
75. Заземлення нейтралі первинної обмотки трансформатора напруги НТМИ-10 необхідне:
1) для забезпечення безпеки персоналу;
2) для створення контуру струмам нульової послідовності;
3) для замикання магнітних потоків нульової послідовності;
4) для зменшення кутової похибки трансформатора напруги.
Правильна відповідь: 2
76. Трифазні і однофазні короткі замикання можливі в мережах напруги:
1) 110 кВ;
2) 10 кВ;
3) 35 кВ;
4) 20кВ.
Правильна відповідь: 1
77. Для зменшення негативних наслідків однофазних замикань на землю у мережах з ізольованою нейтраллю:
1) нейтраль заземлюють через індуктивний опір;
2) нейтраль заземлюють через ємнісний опір;
3) використовується поздовжня ємнісна компенсація;
4) використовується поперечна ємнісна компенсація.
Правильна відповідь: 1
78. Витримка часу індукційного реле типу РТ-80 регулюється:
1) зміщенням постійного магніту;
2) зміною відстані між кінцем якоря і магнітопроводом за допомогою регулювального гвинта;
3) регулюванням натягу або послаблення пружини;
4) зміною уставки на шкалі витримки часу.
Правильна відповідь: 4

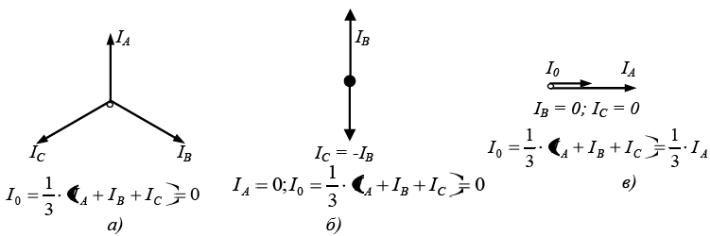

80. Короткому замиканню між якими фазами відповідає векторна діаграма струмів:
1) трифазному к.з. між А,В,С;
2) двофазному к.з. між В і С;
3) однофазному к.з. фази А;
4) двофазному на землю к.з.
Правильна відповідь: 2
81. Для трифазних електричних мереж за номінальну вважають:
1) міжфазну напругу;
2) фазну напругу;
3) робочу напругу;
4) базову напругу.4
Правильна відповідь: 1

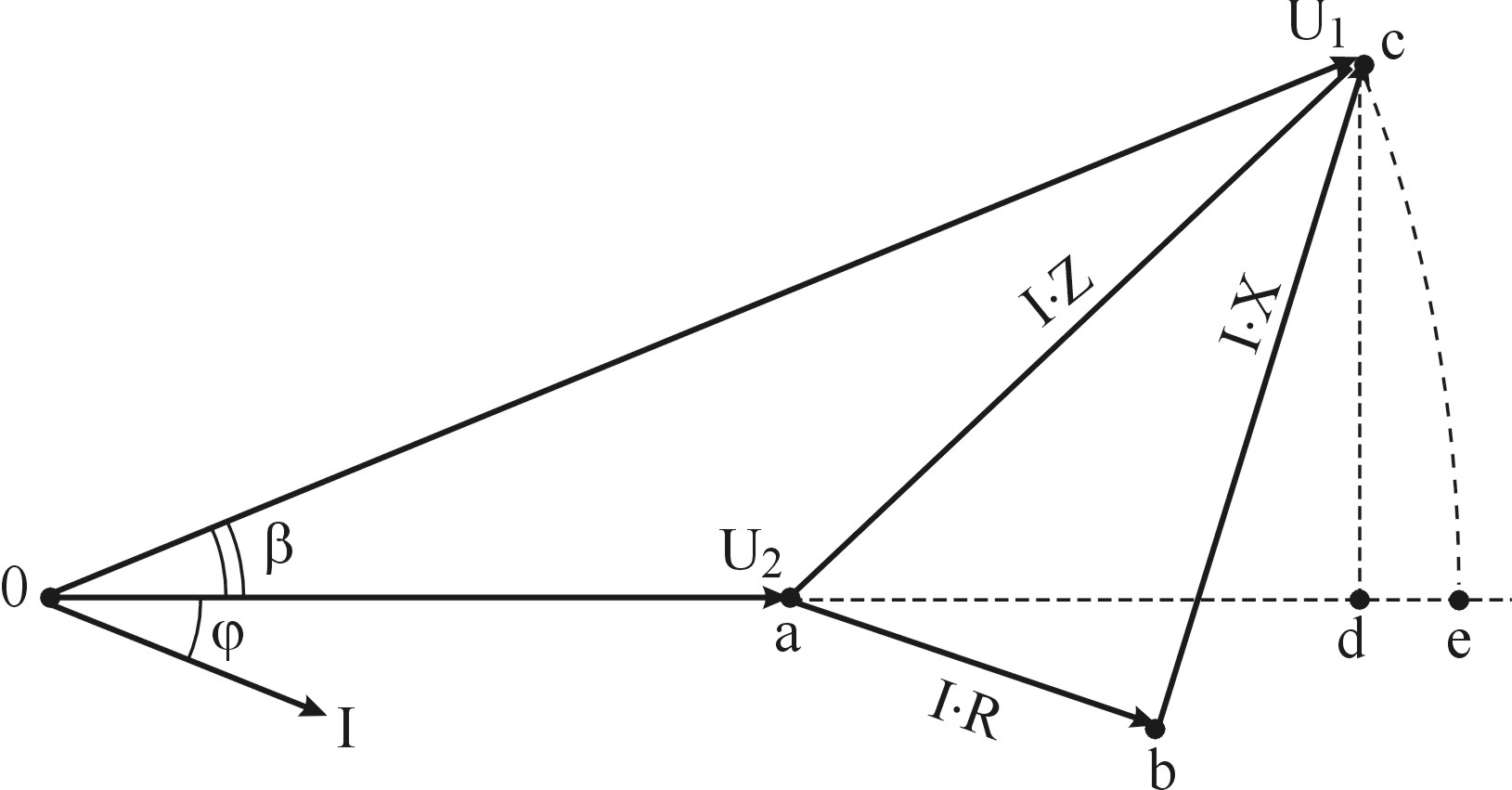

82. Напруга на початку лінії на зображеній векторній діаграмі – це:
1) вектор «ac»;
2) відрізок «ad»;
3) відрізок «aе»;
4) вектор «ос».
Правильна відповідь: 4
83. Перевагою гасіння електричної дуги у вакуумі є:
1) відключення струму за 5…10 с після розімкнення контактів;
2) швидке відновлення діелектричної міцності іскрового проміжку;
3) виникнення перенапруги в момент розімкнення кола;
4) низька температура електричної дуги.
Правильна відповідь:2
84. Короткому замиканню між якими фазами відповідає векторна діаграма струмів:
1) трифазному к.з. між А,В,С;
2) двофазному к.з. між В і С;
3) однофазному к.з. фази А;
4) двофазному на землю к.з.
Правильна відповідь: 1
85. Призначення схеми, наведеної на рисунку:
для вимірювання лінійних напруг;
для вимірювання фазних напруг;
для контролю ізоляції в лінії 10 кВ;
для вимірювання фазних струмів.
Правильна відповідь: 1
87. Струм уставки спрацювання відсічки для індукційного реле типу РТ-80 регулюється:
1) зміщенням постійного магніту;
2) зміною відстані між кінцем якоря і магнітопроводом за допомогою регулювального гвинта;
3) регулюванням натягу або послаблення пружини;
4) зміною уставки на шкалі витримки часу.
Правильна відповідь: 2
88. Вимогами до якості електроенергії в нормальному режимі роботи допускається тривале відхилення частоти в мережі трифазного змінного струму:
1) ± 0,2Гц;
2) ± 0,2%;
3) ± 5 %;
4) ± 0,4Гц.
Правильна відповідь: 1
89. Застосування плавких запобіжників у трифазних електричних мережах обмежене через:
1) можливість виникнення неповнофазних режимів роботи обладнання;
2) складної конструкції запобіжників;
3) відносно високої вартості запобіжників;
4) падіння напруги.
Правильна відповідь: 1
90. Питомий активний опір проводів лінії електропередачі залежить від:
1) матеріалу проводу;
2) відстані між проводами;
3) відстані між проводом і землею;
Правильна відповідь: 1
91. Мінімальні значення струмів короткого замикання в мережі розраховують для:
1) вибору електричних апаратів;
2) перевірки апаратів на термічну та динамічну стійкість;
3) вибору силових трансформаторів підстанції;
4) перевірки на чутливість апаратів захисту та пристроїв релейного захисту.
Правильна відповідь: 4
92. В приведений вираз підставте відсутню величину:
,
Ом:
1) Sн;
2) Pн;
3)
;
4)
.
Правильна відповідь: 3
93. Для визначення допустимої втрати напруги в мережі складають:
1) таблицю відхилень та втрат напруги;
2) таблицю економічних інтервалів навантаження;
3) таблицю допустимих механічних навантажень на проводи;
4) таблицю економічних показників.
Правильна відповідь: 1
94. Для підвищення коефіцієнта потужності навантаження (cos) електромережі необхідно:
1) збільшити переріз проводів лінії;
2) зменшити індуктивне навантаження споживачів;
3) підвищити робочу напругу мережі;
4) збільшити індуктивне навантаження споживачів.
Правильна відповідь: 2
96. Вибір місця розміщення трансформаторних підстанцій та оптимізація їх режиму роботи сприяють:
1) регулюванню частоти струму в мережі;
2) зниженню несиметрії навантаження в електричній мережі;
3) підвищенню надійності електропостачання;
4) зниженню втрат електроенергії в мережі.
Правильна відповідь: 4
97. Під час розрахунку струмів к.з. опір системи електропостачання в іменованих одиницях визначають за виразом:
1)
;
2)
;
3)
;
4)
;
Правильна відповідь: 1
99. Заземлення нейтралі вторинної обмотки трансформатора напруги НТМИ-10 необхідне:
для протікання струмів нульової послідовності ;
для спрацювання максимального струмового захисту;
для забезпечення безпеки обслуговчого персоналу;
для вимірювання струму нульової послідовності.
Правильна відповідь: 3
100. Електромагнітний розчіплювач мінімальної напруги спрацьовує в разі:
1) зникнення або зниження нижче встановленого рівня напруги в мережі;
2) дистанційного керування вимикачем;
3) перевантаження в мережі;
4) підвищення напруги в мережі.
Правильна відповідь: 1
101. Допустима температура нагрівання проводу є критерієм :
1) вибору проводів внутрішніх електричних проводок;
2) вибору способу прокладання проводів;
3) строку служби проводів;
4) вибору параметрів максимального струмового захисту.
Правильна відповідь: 1
102. Вентильний розрядник призначений для захисту обладнання від:
1) короткого замикання;
2) перенапруги;
3) перевантаження;
4) зниження рівня напруги в мережі.
Правильна відповідь: 2
103. Електрична дуга у вимикачах типу ВКЕ-10 та ВК-10 гаситься:
1) магнітним потоком у повітрі;
2) магнітним потоком у вакуумі;
3) потоком газомасляної суміші в дугогасній камері;
4) у повітряному середовищі затягуванням дуги у вузьку щілину.
Правильна відповідь: 3
104. На плавку вставку запобіжника наплавляють олов’яні кулі для:
1) обмеження напруги;
2) збільшення температури плавлення вставки;
3) продовження терміну експлуатації плавкої вставки;
4) зменшення температури плавлення вставки.
Правильна відповідь:4
105. Фактичну втрату напруги в електричній мережі можна зменшити шляхом:
1) збільшенням перерізу проводів ліній електропередачі;
2) регулюванням напруги на шинах підстанцій;
3) регулюванням частоти струму в електричній мережі;
4) збільшенням величини струму навантаження.
Правильна відповідь: 1
106. Незалежний електромагнітний розчіплювач призначений для:
дистанційного відключення автоматичного вимикача;
відключення вимикача в разі короткого замикання в мережі;
відключення вимикача в разі зниження напруги в мережі;
відключення вимикача в разі перевантаження в мережі.
Правильна відповідь: 1
107. На клас точності вимірювальних трансформаторів впливають:
1) напруга електричної мережі;
2) схема підключення до мережі;
3) вторинне навантаження;
4) схема з’єднань вторинних обмоток трансформаторів.
Правильна відповідь: 3
108. Максимальний струмовий електромагнітний розчіплювач спрацьовує:
1) у разі перевантаження в мережі;
2) короткого замикання в мережі;
3) дистанційного керування вимикачем;
4) зниження напруги в мережі.
Правильна відповідь: 2
109. Особливості визначення струмів короткого замикання в електричних мережах напругою до 1000 В – це:
1) врахування активних та індуктивних опорів елементів електропередавання;
2) приведення опорів усіх елементів до базової напруги;
3) використання в розрахунках середнього значення напруги;
4) нехтування активними опорами силових трансформаторів.
Правильна відповідь: 1
110. Додаткові два стержні п’ятистрижневого магнітопроводу трансформатора напруги призначені:
для замикання магнітних потоків нульової послідовності;
2) для замикання магнітних потоків прямої послідовності;
3) для замикання магнітних потоків оберненої послідовності;
4) для зменшення опору прямої послідовності трансформатора.
Правильна відповідь:1
111. Регулювання напруги під навантаженням відбувається за допомогою пристрою:
1) РПН;
2) ПБЗ;
3) АЧР;
4) АПВ.
Правильна відповідь: 1
112. Спрацьовування розрядника супроводжується режимом:
1) перенапруги;
2) неробочого ходу;
3) короткого замикання;
4) зниження частоти.
Правильна відповідь:3
113. При розрахунку втрат енергії використовується:
1) Закон Ома;
2) Закон Джоуля-Ленца;
3) Закон Фарадея;
4) Закони Кірхгофа.
Правильна відповідь:2
114. Розрахунок перерізу проводів ЛЕП за допустимою втратою напруги за постійного перерізу проводів здійснюється за формулою:
1)
2)
3)
4)
Правильна відповідь: 2
116. Найменший час зміни потужності має електростанція:
1) атомна;
2) теплова;
3) гідравлічна;
4) вітрова.
Правильна відповідь: 3
117. Для підвищення надійності електропостачання існують наступні технічні заходи:
1) підвищення вимог до експлуатаційного персоналу;
2) мережеве та місцеве резервування;
3) забезпечення аварійних запасів матеріалів і устаткування;
4) підвищення кваліфікації персоналу.
Правильна відповідь: 2
118. До проблеми енергозбереження має відношення:
1) компенсація реактивної потужності;
2) релейний захист;
3) захист від перенапруг;
4) заземлення нейтралі.
Правильна відповідь: 1
119. Сумарна допустима втрата напруги в лініях 10 і 0,38 кВ для віддаленої ТП становить:
Елемент мережі |
Віддалена ТП |
||
100 % |
25 % |
||
Шини 10 кВ РТП |
+4 |
+1 |
|
Лінія 10 кВ |
|
-2,0 |
|
ТП10/0,4 кВ |
|
+5 |
+5 |
|
0 |
0 |
|
|
-4 |
-1 |
|
Шини 0,38 кВ КТП |
|
+3 |
|
Лінія 0,38 кВ |
|
0 |
|
Споживач |
|
+3 |
|
Допустиме відхилення напруги у споживача |
-5 |
+5
|
|
10%;
8%;
5%;
6%;
Правильна відповідь: 1
121. Режим з ізольованою нейтралью застосовується в мережах:
1 до 1000 В;
2) понад 110 кВ;
3) 10 кВ;
4) 330 кВ.
Правильна відповідь: 3
123. Алгебраїчна різниця між дійсною напругою, що подається до певної точки електромережі, і номінальною напругою називається:
1) відхиленням напруги;
2) спадом напруги;
3) коливанням напруги;
4) втратою напруги.
Правильна відповідь: 1
124. Тепловий розчіплювач автоматичного вимикача спрацьовує:
у разі дистанційного керування вимикачем;
у разі зниження напруги в мережі;
у разі підвищення напруги в мережі;
у разі перевантаження в мережі.
Правильна відповідь: 4
125. Швидкість обертання диска індукційного реле типу РТ-80 регулюються:
1) зміщенням постійного магніту;
2) зміною відстані між кінцем якоря і магнітопроводом за допомогою регулювального гвинта;
3) зміною уставки на шкалі витримки часу;
4) зміною відгалужень на штепсельному перемикачі;
Правильна відповідь: 1
126. Перевагою гасіння електричної дуги у вакуумі є:
1) відключення струму під час першого переходу його через нуль, після розімкнення контактів;
2) відключення струму за 5…10 с після розімкнення контактів;
3) виникнення перенапруги в момент розімкнення кола.
Правильна відповідь: 1
127. Максимальний струмовий електромагнітний розчіплювач спрацьовує:
у разі перевантаження в мережі;
у разі короткого замикання в мережі;
у разі дистанційного керування вимикачем;
у разі зниження напруги в мережі.
Правильна відповідь: 2
128. Перемикач напруги типу РПН силових трансформаторів 35/10 кВ і типу ПБЗ трансформаторів 10/0,4 кВ встановлюють:
1) в обмотку нижчої напруги;
2) в обмотку вищої напруги;
3) в додаткову обмотку;
4) в нейтраль трансформатора.
Правильна відповідь:2
129. Схема на рисунку призначена:
1) для вимірювання фазних і лінійних напруг;
2) лише для контролю ізоляції в лінії 10 кВ;
3) для приєднання обмоток напруги лічильників;
4) для вимірювання лише лінійних струмів.
Правильна відповідь: 1
130. Втрати електроенергії в силовому трифазному трансформаторі визначаються за формулою:
1)
;
2)
;
3)
;
4)
Правильна відповідь:1
131. Питомий активний опір проводів лінії електропередачі залежить від:
1) матеріалу проводу;
2) відстані між проводами;
3) номінальної напруги мережі;
4) відстані від землі.
Правильна відповідь: 1
132. Високовольтні вимикачі перевіряють на динамічну стійкість за умовою:
;
;
;
.
Правильна відповідь: 2
134. Падіння напруги в лінії на зображеній векторній діаграмі – це:
1) вектор «ac»;
2) відрізок «ad»;
3) відрізок «aе»;
4) вектор «ос».
Правильна відповідь: 1
135. Для підвищення cos навантаження електромережі необхідно:
1) збільшити переріз проводів лінії;
2) зменшити реактивне навантаження мережі;
3) збільшити робочу напругу мережі;
4)зменшити робочу напруги мережі.
Правильна відповідь: 2
136. Визначити коефіцієнт завантаження силового трансформатора марки ТМ-250 за розрахункового навантаження 200 кВА:
0,4;
0,75;
0,6;
0,8;
Правильна відповідь:4
137. У вихідне положення вказівне реле типу РУ-21 повертається:
автоматичне повернення у вихідне поводження;
ручним натисканням на планку повернення;
автоматично з витримкою часу;
автоматично без витримки часу.
Правильна відповідь:2
138. За встановленими нормами на затискачах у споживача допускається нормальне відхилення напруги від номінальної в межах:
1) від – 1 до +1%;
2) від – 0 до +10%;
3) від – 5 до +5%;
4) від – 15 до +15%.
Правильна відповідь:3
140. Високовольтні вимикачі перевіряють на термічну стійкість за умовою:
;;
;
.
Правильна відповідь: 4
142. Заземлення нейтралі первинної обмотки трансформатора напруги НТМИ-10 необхідне:
1) для створення контуру струмам нульової послідовності;
2) для забезпечення безпеки персоналу;
3) для замикання магнітних потоків нульової послідовності;
4) для зменшення кутової похибки трансформатора напруги.
Правильна відповідь: 1
143. Для роботи в піковому режимі призначені електричні станції:
1) ГЕС;
2) АЕС;
3) ТЕЦ;
4) ВЕС.
Правильна відповідь: 1
144. Згідно із ПУЕ за умовами електробезпеки електроустановки ділять на:
1) електроустановки з ізольованою і глухозаземленою нейтраллю;
2) електроустановки напругою до 10 кВ і понад 10 кВ;
3) електроустановки напругою до 1 кВ і понад 1 кВ;
4) електроустановки змінної та постійної напруги.
Правильна відповідь: 3
146. Електрична дуга у вимикачах типу ВКЕ-10 та ВК-10 гаситься:
1) стисненим повітрям;
2) у вакуумному середовищі;
3) потоком газомасляної суміші;
4) у середовищі елегазу.
Правильна відповідь: 3
147. Автоматичне відновлення нормальної роботи електроустановок після відключення внаслідок нестійких аварійних режимів здійснює пристрій:
АЧР;
АВР;
ЧАПВ;
АПВ.
Правильна відповідь:4
148. Схема з'єднань трансформаторів струму і реле «неповна зірка» в мережах з ізольованою нейтраллю реагує:
тільки на всі види однофазних коротких замикань;
на усі види міжфазних і однофазних коротких замикань;
тільки на замикання на землю;
на усі види міжфазних коротких замикань.
Правильна відповідь: 4
150. Пожежо- та вибухонебезпечними є:
1) повітряні вимикачі;
2) вакуумні вимикачі;
3) оливові вимикачі;
4) елегазові вимикачі.
Правильна відповідь: 3
151. Назвіть способи регулювання струму спрацювання електромагнітного реле типу РТ-40:
1) введенням додаткового опору;
2) послідовним або паралельним з’єднанням обмоток;
3) не регулюється;
4) зміною напрямку магнітного потоку.
Правильна відповідь:2
152. Пристрій ПБЗ призначений для:
1) ручного регулювання струму збудження генераторів ДЕС;
2) автоматичного регулювання напруги на трансформаторній підстанції;
3) автоматичного включення електроустановки після її відключення релейним захистом;
4) ручного регулювання напруги на трансформаторній підстанції.
Правильна відповідь: 4
153. Релейний захист будь-якого елемента мережі повинен забезпечувати :
1) захист від перенапруг ;
вимикання пошкодженого елементу мережі;
прогнозування виникнення пошкодження;
Правильна відповідь:2
155. Гасник вібрації в електромагнітному реле типу РТ-40 призначений для:
гасіння вібрації якоря, що виникає під дією змінного струму;
гасіння вібрації обмотки котушки;
гасіння вібрації контактної системи;
зменшення вібрації контактної системи.
Правильна відповідь: 1
156. Найменше спотворення фазних напруг на стороні 0,4 кВ забезпечує схема з’єднання обмоток силового трансформатора:
1) зірка з нулем;
2) зигзаг з нулем;
3) трикутник;
4) зірка.
Правильна відповідь: 2
157. Під час перевірки надійності спрацьовування трубчастих розрядників в мережі 10 кВ необхідно розрахувати струм:
1) трифазного і двофазного короткого замикання;
2) двофазного короткого замикання;
3) замикання на землю;
4) подвійного короткого замикання через землю.
Правильна відповідь: 1
158. Пристрої РТВ, РТФ, ОПН, РВО призначені для:
1) захисту електричних установок від прямого удару блискавки;
2) релейного захисту електричних установок від коротких замикань;
3) захисту електричних установок від перенапруги;
4) регулювання напруги в мережі.
Правильна відповідь: 3
159. Пункти автоматичного секціонування в електричній мережі встановлюються для:
1) підвищення напруги;
2) компенсації реактивної електроенергії;
3) підвищення надійності електропостачання;
4) забезпечення резервного живлення електричної мережі.
Правильна відповідь: 3
160. Вимірювальні трансформатори струму працюють у режимі:
1) наближеному до короткого замикання;
2) наближеному до неробочого ходу;
3) повторно-короткочасному;
4) в усіх перелічених.
Правильна відповідь: 1
161. Для живлення обмоток лічильників трансформатор напруги повинен працювати в класі точності:
1) не нижче 0,5;
2) не нижче 0,2;
3) не нижче 0,3;
4) в межах 1…10.
Правильна відповідь:1
162. Трансформатор струму працює в режимі:
1) неробочого ходу;
2) короткого замикання;
3) неробочого ходу і короткого замикання;
4) перевантаження.
Правильна відповідь:2
163. Лінійна втрата напруги в лінії електропередачі визначається за формулою:
1)
2)
3)
4)
Правильна відповідь: 3
164. Селективність максимального струмового захисту (МСЗ) забезпечується за рахунок:
уставки за часом;
уставки за напругою;
уставки за потужністю;
уставка за активним навантаженням.
Правильна відповідь: 1
165. У разі активного навантаження:
1)
;
2)
;
3)
;
4)
.
Правильна відповідь: 1
166. Перерва в електропостачанні споживачів І-ї категорії може бути (допускається):
1) не більше 10 хвилин;
2) на період виїзду аварійної бригади;
3) на час дії автоматики включення резервного джерела живлення;
4) на час, необхідний для включення резервного джерела живлення черговим персоналом.
Правильна відповідь: 3
168. Роз’єднувачі використовують для виконання операцій:
1) вимикання струмів навантаження;
2) вимикання струмів короткого замикання;
3) комутації мережі без навантаження;
Правильна відповідь: 3
170.
У
наведеному виразі
«
»
визначення первинного
струму
спрацювання максимального струмового
захисту відсутній параметр (?):
Iроб. max;
;
;
.
Правильна відповідь: 1
171. Допустиму втрату напруги в мережі 380 В визначають у режимі:
1) максимального навантаження;
2) мінімального навантаження;
3) середнього навантаження;
4) базового навантаження.
Правильна відповідь: 1
172. Віддільники призначені для вимикання і розриву електричного кола електроустановки у:
1) режимі короткого замикання;
2) безструмову паузу;
3) режимі номінального навантаження;
4) в режимі перевантаження.
Правильна відповідь: 2
173. Пристрій АЧР призначений для:
1) регулювання частоти в електричній мережі;
2) повторного вмикання електроустановки після її відключення релейним захистом;
3) автоматичного вмикання резервного джерела живлення;
4) зниження електричного навантаження мережі шляхом його відключення.
Правильна відповідь:4
174. На рисунку представлена схема:
1) тупикової трансформаторної підстанції;
2) відгалужувальної трансформаторної підстанції;
3) прохідної трансформаторної підстанції;
4) вузлової трансформаторної підстанції.
Правильна відповідь:3
177. АС, АСК, ПСО – це:
ізольовані проводи;
неізольовані проводи повітряних ліній;
самонесучі ізольовані проводи;
марка кабеля.
Правильна відповідь:2
178. Струмову відсічку захисту повітряної лінії розраховують за:
максимальною напругою мережі;
струмом трифазного короткого замикання в кінці лінії;
максимальним робочим струмом мережі;
струмом трифазного короткого замикання у місці підключення найближчого трансформатора 10/0,4 кВ.
Правильна відповідь:4
179. Струми однофазного замикання на землю в повітряній лінії мережі з ізольованою нейтраллю визначаються за формулою:
;
;
;
Правильна відповідь:1
180. Правильна черговість кольорів позначення фаз А, В і С:
зелений, жовтий і червоний;
червоний, зелений і жовтий;
жовтий, зелений і червоний;
зелений, червоний і жовтий;
Правильна відповідь:3
181. Пристрої ТПОЛМ, ТФН35М, ТЛШ, ТПЛ, ТПОЛ – це:
трансформатори напруги;
трансформатори власних потреб;
трансформатори струму;
зварювальні трансформатори.
Правильна відповідь:3
182.
За виразами
;
визначають:
1) координати розміщення споживачів електричної енергії;
2) координати центра навантаження;
3) координати розміщення підвищувальних трансформаторів електростанцій;
4) координати мінімально навантаженого споживача.
Правильна відповідь:2
183. Для максимальних реле коефіцієнт повернення:
1) kпов > 1;
2) kпов = 1;
3) kпов < 1;
4) kпов > 5.
Правильна відповідь:3
184. Пристрої НОМ, ЗНОМ, НОЛ, ЗНОГ, ЗНОЛ – це:
трансформатори напруги;
силові трансформатори ;
трансформатори струму;
зварювальні трансформатори.
Правильна відповідь:2
185. Для мінімальних реле коефіцієнт повернення:
kпов > 1;
kпов = 1;
kпов < 1;
kпов > 10.
Правильна відповідь:1
186. Річні втрати електроенергії в повітряних лініях визначаються за виразом:
1)
;
2)
;
3)
.
4)
Правильна відповідь: 1
188. Короткому замиканню між якими фазами відповідає векторна діаграма струмів:
трифазному к.з. між А,В,С;
двофазному к.з. між В і С;
однофазному к.з. фази А;
двофазному к.з. між А і С.
Правильна відповідь:3
189. Струм однофазного к.з. в мережі 0,38 кВ визначають за формулою:
.
Правильна відповідь:1
190. Електрична дуга у вимикачах типу ВКЕ-10 та ВК-10 гаситься:
потоком повітря;
потоком газу;
потоком газомасляної суміші;
за допомогою магнітного дуття.
Правильна відповідь:3
191. Трансформатори напруги в електричних мережах 10 кВ призначені:
1) для підключення контролюючих приладів;
2) для захисту підстанцій від перенапруги;
3) для регулювання напруги на підстанціях;
4) для живлення споживачів власних потреб.
Правильна відповідь:1
192. Фактичну втрату напруги в електричній мережі можна зменшити шляхом:
1) збільшенням перерізу проводів ліній електропередачі;
2) регулюванням напруги на шинах підстанцій;
3) зменшенням перерізу проводів ліній електропередачі;
4) регулюванням напруги в центрі живлення.
Правильна відповідь:1
193. У разі виникнення дефіциту активної потужності вимикає частину споживачів і запобігає зниженню частоти в енергосистемі пристрій:
АЧР;
АВР;
ЧАПВ;
АПВ.
Правильна відповідь:1
194. На рисунку представлено схему:
1) тупикової трансформаторної підстанції;
2) відгалужувальної трансформаторної підстанції;
3) прохідної трансформаторної підстанції;
4) вузлової трансформаторної підстанції.
Правильна відповідь:1
195. У режимі короткого замикання працює:
1) вторинна обмотка трансформатора струму;
2) первинна обмотка трансформатора струму;
3) вторинна обмотка трансформатора напруги;
4) первинна обмотка трансформатора напруги.
Правильна відповідь:1
196. Вимикачі навантаження призначені для:
1) вмикання і вимикання струму навантаження і вимикання струму к.з.;
2) вмикання і вимикання струму навантаження;
3) вимикання струму к.з.;
4) вимикання струму замикання на землю.
Правильна відповідь:2
197. Блок «віддільник-короткозамикач» призначений для:
1) вмикання і вимикання струму навантаження і вимикання струму к.з.;
2) вмикання і вимикання струму навантаження;
3) для створення штучного к.з. і вимикання трансформатора у безструмову паузу;
4) вимикання струму замикання на землю.
Правильна відповідь:3
198. На рисунку представлено схему:
1) тупикової трансформаторної підстанції;
2) відгалужувальної трансформаторної підстанції;
3) прохідної трансформаторної підстанції;
4) вузлової трансформаторної підстанції.
Правильна відповідь:2
199. Пристрій РПН призначений для:
1) автоматичного регулювання напруги під навантаженням на трансформаторній підстанції;
2) регулювання параметрів несиметрії;
3) регулювання параметрів навантаження;
4) регулювання частоти.
Правильна відповідь:1
202. Вимикачі навантаження призначені для:
1) вмикання і вимикання струму навантаження і вимикання струму к.з.;
2) вмикання і вимикання струму навантаження;
3) вимикання струму к.з.;
4) вимикання струму замикання на землю.
Правильна відповідь:2
203. Тривалість використання максимуму навантаження Тmax для сільських мереж становить :
1) 100 ... 200 год;
2) 900 ... 3000 год;
3) 3000 ... 8760 год;
4) 4000…5000 год.
Правильна відповідь: 2
204. Для неізольованих проводів установлено максимальну тривало допустиму температуру :
1) 45 °С;
2) 70 °С;
3) 40 °С;
4) 85 °С.
Правильна відповідь: 2
205. Падіння напруги – це:
1) геометрична різниця між напругою на початку та кінці лінії;
2) алгебраїчна різниця між напругою на початку та кінці лінії;
3)алгебраїчна різниця між номінальною напругою та фактичним значенням на затискачах споживача;
4) геометрична різниця між номінальною напругою та фактичним значенням на затискачах споживача.
Правильна відповідь: 1
206. Повторне заземлення виконується в мережах напругою:
1) 35 кВ;
2) 10 кВ;
3) 0,38 кВ;
4) 110 кВ.
Правильна відповідь: 3
208. Для визначення допустимої втрати напруги в мережі використовують:
1) таблицю відхилень та втрат напруги;
2) таблицю економічних інтервалів навантаження;
3) таблицю допустимих механічних навантажень на проводи;
4) таблицю питомих втрат напруги в проводах.
Правильна відповідь: 1
209. В масляних бакових вимикачах масло служить для:
1) гасіння дуги і ізоляції струмопровідних частин;
2) як струмопровідне середовище;
3) захисту від струмів к.з.;
4) охолодження вимикача.
Правильна відповідь:1
210. Дугогасильні пристрої, в яких дуга під дією магнітного поля витісняється у вузькі канали і щілини, за принципом дії відносять до групи:
1) з автодуттям;
2) з примусовим масляним дуттям;
3) з магнітним гасінням;
4) вакуумних вимикачів.
Правильна відповідь:3
211. Вимикачі, які не придатні для виконання швидкодіючого АПВ:
1) повітряні вимикачі;
2) вакуумні вимикачі;
3) вимикачі навантаження;
4) масляні вимикачі.
Правильна відповідь: 3
212. Питомий погонний (Ом/км) індуктивний опір алюмінієвих проводів лінії електропередачі визначається за формулою:
1)
;
2)
;
3)
;
4)
.
Правильна відповідь: 3
213. Симетричними називаються такі види короткого замикання у трифазній системі:
1) двофазні к.з. на землю;
2) трифазні к.з.;
3) двофазні і однофазні к.з.;
4) однофазні замикання на землю.
Правильна відповідь: 2
214. Високовольтні вимикачі призначені для:
1) вмикання і вимикання електроустановки;
2) захисту електроустановки від перевантаження;
3) захисту електроустановки від перенапруг;
4) вмикання і вимикання електроустановки в неробочому режимі.
Правильна відповідь:1
215. Підстанцією називається електроустановка для:
1) для виробництва електричної енергії;
2) підвищення або зниження напруги;
3) захисту мереж від перенапруг;
4) споживання електроенергії.
Правильна відповідь:2
216. Перемикач напруги без збудження (ПБЗ) трансформатора встановлюють:
1) в обмотку нижчої напруги;
2) в обмотку вищої напруги;
3) в додаткову обмотку;
4) в обидві обмотки трансформатора.
Правильна відповідь:2
217. Збільшення допустимої втрати напруги в лінії дає змогу:
1) зменшення втрати електроенергії;
2) зменшити перерізи проводів;
3) зменшити потужність споживчих трансформаторів;
4) збільшити перерізи проводів.
Правильна відповідь: 2
218. Автоматичне повторне вмикання (АПВ) застосовується для:
1) підвищення надійності електропостачання;
2) регулювання напруги;
3) підвищення якості електроенергії;
4) резервного живлення споживачів.
Правильна відповідь: 1
219. Наслідком атмосферних перенапруг є:
1) перегрів струмовідних частин;
2) пробій ізоляції;
3) перевантаження електроустаткування;
4) спрацювання релейного захисту.
Правильна відповідь: 2
220. Під час розрахунку втрат напруги в лінії електропередачі використовується:
1) Закон Био-Савара;
2) Закон Ома;
3) Закон Джоуля-Ленца;
4) Перший Закон Кірхгофа.
Правильна відповідь: 2
222. Стійкість ізоляції визначається:
1) пробивною напругою;
2) номінальним струмом;
3) номінальною напругою;
4) номінальною потужністю.
Правильна відповідь: 1
223. До комутаційної апаратури відносяться:
1) вимикачі;
2) реле і регулятори;
3) трансформатори;
4) електродвигуни.
Правильна відповідь: 1
224. У разі перегоряння вставки одного запобіжника живлення споживачів буде:
1) неповнофазним;
2) повнофазним;
3) відсутнім;
4) не зміниться.
Правильна відповідь: 1
225. Електрична система від енергетичної відрізняється:
1) відсутністю понижувальних електричних підстанцій;
2) відсутністю електричних мереж;
3) відсутністю теплових мереж;
4) відсутністю підвищувальних електричних підстанцій.
Правильна відповідь: 3
227. Короткозамикачі напруги 10 – 35 кВ виконуються:
1) триполюсними;
2) двополюсними;
3) однополюсними;
4) не застосовуються.
Правильна відповідь:2
228. Для автоматичного відключення трансформаторів в безструмову паузу призначений:
1) роз’єднувач;
2) вимикач навантаження;
3) віддільник;
4) короткозамикач.
Правильна відповідь: 3
229. Матеріал прохідних ізоляторів в розподільному пристрої 10 кВ :
1) скло;
2) полімерні матеріали;
3) фарфор;
4) полівінілхлорид.
Правильна відповідь: 3
231. В малооб’ємних масляних вимикачах масло використовують:
1) як ізоляційне середовище;
2) для гасіння дуги;
3) для охолодження;
4) для герметизації.
Правильна відповідь: 2
232. Переріз проводів ПЛ 10 кВ вибирається:
1) за величиною напруги;
2) за величиною навантаження;
3) за умовою корони;
4) за економічною густиною струму.
Правильна відповідь: 2
233. З ростом навантаження підстанції напругу збільшують, а у періоди зниження навантаження – зменшують:
1) за зустрічного регулювання напруги;
2) за погоджувального регулювання напруги;
3) за стабілізації напруги;
4) за форсування збудження.
Правильна відповідь: 1
234. За принципом дії дугогасні пристрої, в яких високий тиск і велика швидкість руху газу у зоні дуги досягається за рахунок енергії, яка виділяється у газі, відносять до групи:
1) з автодуттям;
2) з примусовим оливовим дуттям;
3) вакуумних вимикачів;
4) з магнітним гасінням.
Правильна відповідь: 1
235. Функцію ізоляції струмовідних частин у малооб’ємних масляних вимикачах виконує:
1) олива;
2) фарфор (або твердий ізолюючий матеріал);
3) повітря;
4) елегаз.
Правильна відповідь:2
236. Реле типу РСТ-11, РС-40М, РС-80М, УЗА-А відносять до:
індукційних реле;
електромагнітних реле;
напівпровідникових реле (пристроїв);
теплових реле.
Правильна відповідь:3
237. Для захисту вимірювальних трансформаторів напруги використовують запобіжники типу:
1) ПКН;
2) ПК;
3) ПСН;
4) ПР.
Правильна відповідь:1
238. Номінальна активна електрична потужність трифазного електроприймача визначається за виразом:
1)
;
2)
;
3)
;
4)
Правильна відповідь:2
239. Співвідношення величин струмів дво- та трифазного короткого замикання:
1) 1,0;
2)
;
3)
;
4)
.
Правильна відповідь: 2
240. Короткозамикачі призначені для:
1) вимикання короткого замикання;
2) створення короткого замикання;
3) заземлення вимкненої електроустановки;
4) відключення електроустановки у разі короткого замикання.
Правильна відповідь:2
241. Застосування запобіжників дозволяє захистити електроустатковання від:
1) дії струмів короткого замикання;
2) зниження напруги;
3) перенапруги;
4) атмосферних розрядів.
Правильна відповідь:1
242. Трансформатори струму, що забезпечують живлення амперметрів та реле струму на підстанції, повинні працювати на найнижчому класі точності:
1) 0,5;
2) 1;
3) 3;
4) 0,1.
Правильна відповідь: 3
243. Для захисту підстанційної ізоляції від хвиль атмосферних перенапруг використовують:
1) блискавковідводи;
2) розрядники;
3) релейний захист;
4) вакуумні вимикачі.
Правильна відповідь: 2
245. У максимальному струмовому захисті на підстанції 35/10 кВ доцільніше використовувати схему з’єднання вторинних обмоток трансформаторів струму і реле:
1) «трикутник»;
2) «неповна зірка»;
3) «фільтр нульової послідовності»;
4) «на різницю струмів».
Правильна відповідь: 2
246. Дистанційне вмикання і вимикання комутаційного апарата забезпечує:
1) неавтоматичний привід;
2) автоматичний привід;
3) напівавтоматичний привід;
4) ручний привід.
Правильна відповідь: 2
247. Безпосереднє вмикання приладів у вимірювальне коло можливе за напруги:
1) до 380 В;
2) на 6-10 кВ;
3) понад 1000 В;
4) до 36 В.
Правильна відповідь: 1
248. Коефіцієнт потужності визначається за показами приладів:
1) ватметр, амперметр, вольтметр;
2) ватметр, лічильник активної енергії, частотомір;
3) ватметр, частотомір;
4) ватметр.
Правильна відповідь: 1
249. В установках із заземленою нейтраллю в разі пошкодження ізоляції спрацьовує:
1) релейний захист;
2) діє сигналізація замикання на землю;
3) захист від перенапруги;
4) автоматичне частотне розвантаження.
Правильна відповідь: 1
250. Основне призначення вимикачів навантаження:
1) розірвати електричне коло із струмом навантаження і неробочого ходу;
2) зробити видимий розрив за оперативних вимикань;
3) розірвати електричне коло із струмом короткого замикання;
4) захист від перенапруг.
Правильна відповідь:1
251. Під час розрахунку втрат електричної енергії в лінії електропередачі використовується:
1) закон Фарадея;
2) закон Джоуля-Ленца;
3) закон Ома;
4) закон Кірхгофа.
Правильна відповідь: 2
252. Реле РТ-80, РТ-90 у своєму складі мають:
мікропроцесорний елемент;
індукційний елемент;
тепловий елемент;
мікроелектронний елемент.
Правильна відповідь: 2
253. Добовий графік навантаження, знятий за показами приладів, підключених до шин підстанції, представляє:
1) зміну напруги;
2) зміну споживання електричної енергії;
3) зміну симетричності навантаження;
4) зміну частоти струму.
Правильна відповідь: 2
254. Критична температура нагрівання проводу характеризує:
1) допустиме електричне навантаження;
2) втрати електроенергії;
3) стрілу провисання;
4) втрати напруги.
Правильна відповідь:3
255. Несиметричні режими виникають:
1) у трифазній системі;
2) в однофазній системі;
3) у системі постійного струму;
4) у двофазній системі.
Правильна відповідь: 1
256. Якщо на осі абсцис відкласти години доби, а вздовж осі ординат – відповідні їм навантаження, то отримана крива буде називатися:
1) сезонним графіком навантаження;
2) добовим графіком навантаження;
3) добовим графіком за тривалістю;
4) добовим графіком втрат електроенергії.
Правильна відповідь:2
257. Трансформатор напруги типу НТМИ-10 призначений для:
1) контролю ізоляції;
2) захисту від перенапруг;
3) зниження втрат електроенергії;
4) для живлення споживачів власних потреб.
Правильна відповідь: 1
258. В електроустановках напругою 380/220 В обов’язковий захід безпеки:
1) подвійна ізоляція;
2) вирівнювання потенціалів;
3) заземлення нейтралі трансформатора;
4) розділовий трансформатор.
Правильна відповідь:3
259. Для гасіння дуги в електромагнітних вимикачах використовується:
1) камера гасіння дуги з масляним середовищем;
2) камера гасіння дуги із середовищем стисненого повітря;
3) камера гасіння дуги із системою магнітного дуття;
4) вакуумна камера.
Правильна відповідь: 3
260. Вимикач навантаження використовують для:
1) вмикання і вимикання струму навантаження;
2) вимикання струму к.з.;
3) вимикання оперативних струмів;
4) створення видимого розриву.
Правильна відповідь: 1
261. Якість електроенергії, що відпускається споживачу, визначають за допомогою приладів:
1) вольтметри, частотоміри;
2) лічильники енергії, ватметри;
3) ватметри, вольтметри;
4) амперметри.
Правильна відповідь: 1
262. Режим роботи вторинної обмотки трансформатору струму близький:
1) до режиму короткого замикання;
2) до режиму неробочого ходу.;
3) до режиму максимального навантаження;
4) до режиму мінімального навантаження.
Правильна відповідь: 1
263. Похибка вимірювання трансформатора напруги:
1) залежить від величини навантаження;
2) не залежить від навантаження;
3) залежить від температури зовнішнього середовища;
4) залежить від вологості зовнішнього середовища.
Правильна відповідь: 1
265. Допустиму втрату напруги в електричній мережі визначають для:
1) розрахунку релейного захисту;
2) розрахунку потужності трансформаторних підстанцій;
3) вибору комутаційних апаратів;
4) вибору та перевірки перерізу проводів.
Правильна відповідь: 4
267. Магнітопровід трансформатора напруги НТМИ-10 має:
1) три стрижні;
2) чотири стрижні;
3) п’ять стрижнів;
4) два стрижні.
Правильна відповідь: 3
268. В електричній мережі застосовується дугогасильний реактор:
1) для компенсації реактивної потужності;
2) для зменшення струмів короткого замикання;
3) для регулювання напруги;
4) для компенсації струмів замикання на землю.
Правильна відповідь: 4
269. Режим ізольованої нейтралі дає змогу:
1) не відключати лінію під час замикання на землю;
2) регулювати лінійні напруги;
3) зменшити втрати напруги в лінії;
4) зменшити втрати електроенергії в лінії.
Правильна відповідь:1
271. До найбільшої взаємодії між струмовідними частинами призводить:
1) трифазне коротке замикання;
2) двофазне коротке замикання;
3) двофазне на землю коротке замикання;
4) однофазне коротке замикання.
Правильна відповідь:1
272. Вимога перерви електропостачання тільки на час автоматичного вмикання резервного джерела обов’язкова лише для споживачів:
1) першої категорії;
2) другої категорії;
3) третьої категорії;
4) другої і третьої категорії.
Правильна відповідь:1
273. В колі вторинної обмотки трансформатору струму:
1) вмикають запобіжник;
2) вмикають автоматичний вимикач;
3) вмикають реле струму;
4) вмикають сигнальні лампи.
Правильна відповідь: 3
274. Навантаження в колах генераторів, силових трансформаторів, ліній контролюють за допомогою:
1) амперметрів;
2) лічильників активної енергії;
3) вольтметрів;
4) фазометрів.
Правильна відповідь: 1
275. На затискачах вторинної обмотки трансформатора струму можлива поява великого значення ЕРС:
1) у разі розімкнутої вторинної обмотки;
2) у разі закороченої вторинної обмотки;
3) у режимі к.з.;
4) у разі розімкнутої первинної обмотки.
Правильна відповідь: 1
276. У виразі визначення струму спрацювання відсічки «Iсв = kн (?)» відсутній параметр (?):
;Iроб. min ;
Iроб. max;
.
Правильна відповідь: 1
277. Струм однофазного короткого замикання в чотирипровідній мережі 0,38 кВ, трансформатор 10/0,4 кВ якої має схему з’єднання вторинної обмотки «зірка-зірка нуль», визначається за формулою:
1)
;
2)
;
3)
;
4)
.
Правильна відповідь: 1
279. У разі замикання однієї фази на землю в мережі з ізольованою нейтраллю фазна напруга непошкоджених фаз:
1) збільшується в два рази;
2) збільшується в три рази;
3)
збільшується в
;
4) зменшується в .
Правильна відповідь: 3
280. Для реле струму типу РТ-40 характерні елементи:
1) котушка реле з двох обмоток;
2) двонапівперіодний випрямний міст;
3) додаткові резистори;
4) мікропроцесорні пристрої.
Правильна відповідь: 1
281. Пристрій АВР призначений для:
автоматичного регулювання струму збудження генераторів ДЕС;
автоматичного підключення електроустановки до резервного джерела електроенергії;
захисту від перенапруг;
автоматичного регулювання напруги на трансформаторній підстанції.
Правильна відповідь: 2
282. Споживачі електроенергії І-ї категорії повинні бути забезпечені:
1) двома незалежними джерелами живлення, що взаємно резервуються;
2) двома трансформаторами;
3) двома повітряними лініями електропередачі;
4) двома кабельними лініями електропередачі.
Правильна відповідь: 1
283. Перерва в електропостачанні споживачів ІІІ-ї категорії може бути (допускається):
1) на час дії автоматики вмикання резервного джерела живлення;
2) не більше 10 хвилин;
2) не більше 30 хвилин;
4) на період виїзду аварійної бригади (не більше однієї доби).
Правильна відповідь: 4
284. За конструктивним виконанням трансформатор ЗНОМ-35 є:
сухим;
маслонаповненим;
трифазним;
двофазним.
Правильна відповідь: 2
285. Вторинним струмовим реле прямої дії є:
РТ-40;
РТМ;
РН-50;
РТ-80.
Правильна відповідь: 2
287. Максимальний струмовий захист повітряної лінії розраховують за:
1) максимальною напругою мережі;
2) номінальним струмом мережі
3) максимальним робочим струмом мережі;
4) трифазним струмом короткого замикання.
Правильна відповідь: 3
288. Для захисту силового трансформатора на підстанції від прямих ударів блискавки застосовують:
вентильні розрядники;
трубчаті розрядники;
іскрові проміжки;
стрижневі блискавковідводи.
Правильна відповідь: 4
289. Критерієм вибору проводів внутрішніх електричних проводок є:
приведені затрати на внутрішні проводки;
допустима температура нагрівання проводу;
економічна густина струму в проводах;
допустима втрата напруги в проводах .
Правильна відповідь: 2
290. Критерієм вибору проводів ліній електропередачі за економічними інтервалами навантажень є:
струм у проводах лінії електропередачі;
втрата напруги в лінії електропередачі;
температура нагрівання проводів ЛЕП;
приведені затрати на спорудження ЛЕП.
Правильна відповідь: 4
291. Газовий захист трансформатора реагує на:
усі види внутрішніх пошкоджень трансформатора;
усі види коротких замикань на шинах нижчої напруги;
усі види коротких замикань на шинах вищої напруги;
замикання на землю.
Правильна відповідь: 1
293. Селективність струмової відсічки (СВ) забезпечується за рахунок:
1) уставки за часом;
2) уставки за напругою;
3) уставки за потужністю;
4) уставки за струмом.
Правильна відповідь: 4
294. Призначення масляних вимикачів:
1) вмикання і вимикання струму навантаження і вимикання струму к.з.;
2) лише вмикання і вимикання струму навантаження;
3) лише вимикання струму к.з.;
4) лише вимикання струму замикання на землю.
Правильна відповідь: 1
295. Втрата напруги в мережі це:
1) алгебраїчна різниця між номінальною та фактичною напругою;
2) алгебраїчна різниця між напругою на початку та кінці лінії;
3) геометрична різниця між вектором напруги на початку та кінці лінії.
4) алгебрагічна різниця між номінальною напругою та напругою в кінці лінії.
Правильна відповідь: 2
296. Мінімальне значення струму, який гарантує інтенсивне газоутворення в трубці розрядника, достатнє для надійного гасіння дуги, забезпечується:
найбільшим струмом вимикання розрядника;
найменшим струмом вимикання розрядника;
номінальною напругою розрядника;
мінімально допустимим зовнішнім іскровим проміжком.
Правильна відповідь: 2
297. Для реле типу РТВ характерне:
1) обмежено залежна характеристика витримки часу спрацювання;
2) реле миттєвої дії.
3) плавне і ступінчасте регулювання струму спрацювання реле;
4) регулювання витримки часу.
Правильна відповідь: 1
299. Падіння напруги в лінії це:
1) алгебраїчна різниця між номінальною та фактичною напругою;
2) алгебраїчна різниця між напругою на початку та кінці лінії;
3) геометрична різниця між векторами напруги на початку та кінці лінії;
4) алгебрагічна різниця між номінальною напругою та напругою в кінці лінії.
Правильна відповідь: 3
