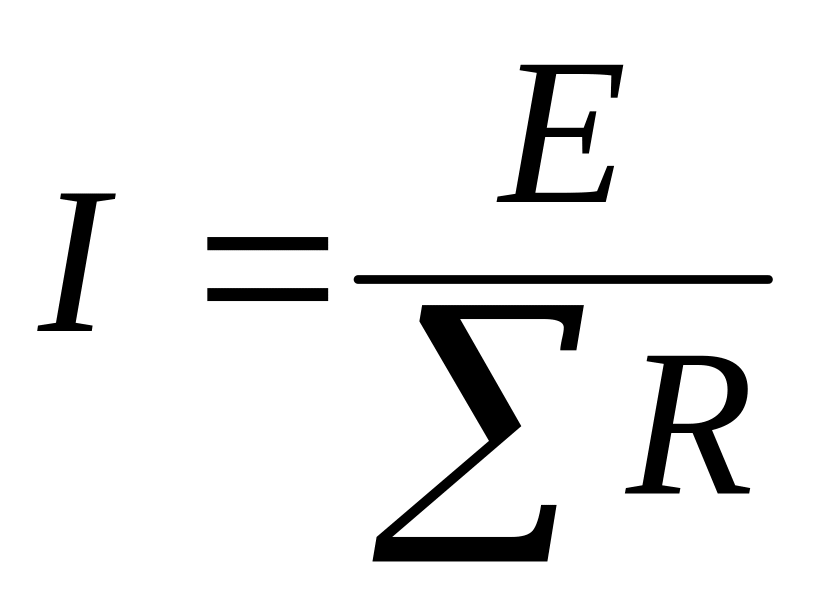

1. Математичний вираз закону Ома для замкненого кола з однією електрорушійною силою:
1)
;
2)
;
3)
;
4)
.

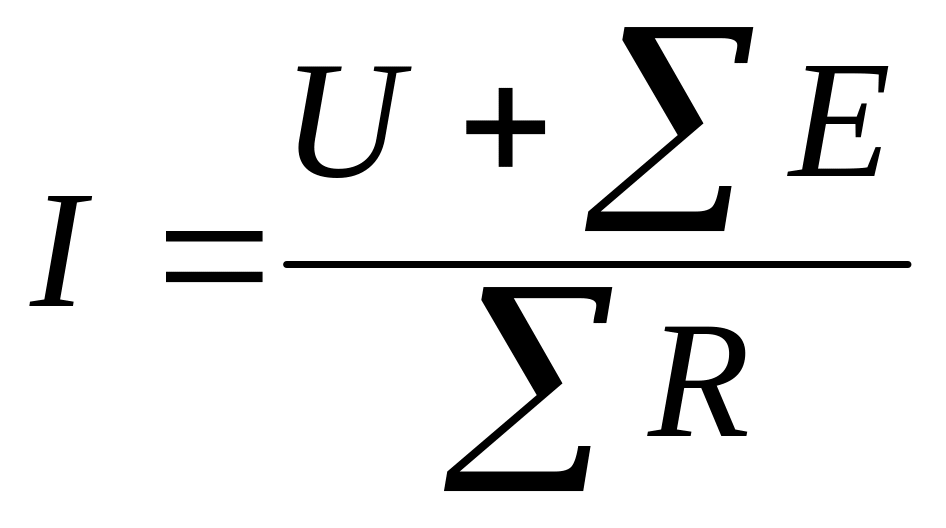

2. Математичний вираз закону Ома для ділянки кола без електрорушійної сили:
1) ;
2) ;
3) .
4) .
3. Для розрахункової схеми нерозгалуженого електричного кола, яку наведено на рисунку, відомо: ЕРС джерела E = 240 В; внутрішній опір джерела Rв = 1 Ом; сумарний опір з'єднувальних проводів Rл = 3 Ом; опір навантаження Rн = 36 Ом .
Значення напруги на затискачах приймача електричної енергії у вольтах:
1) 216;
2) 187;
3) 150;
4) 120.

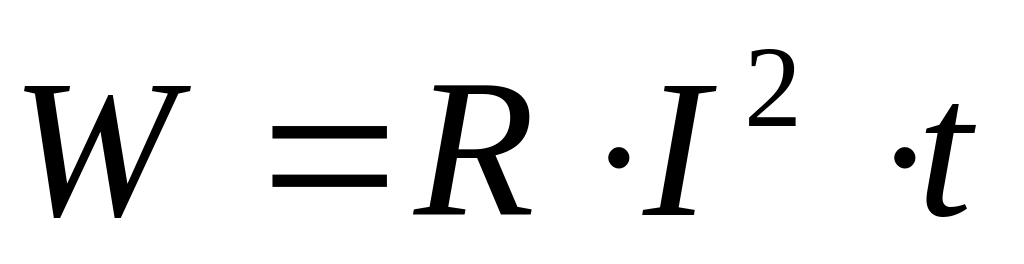

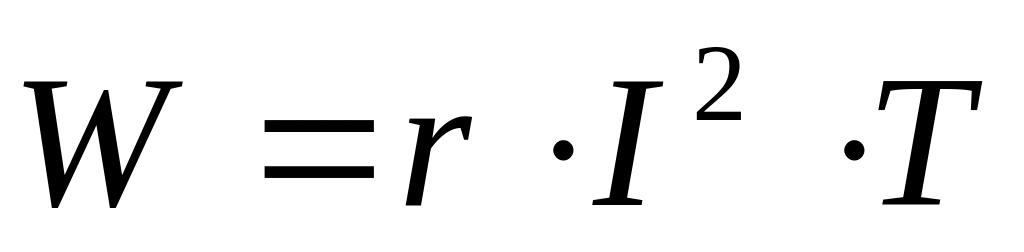

4. Математичний вираз закону Джоуля–Ленца для постійного струму:
1)
;
2)
;
3)
;
4)
.

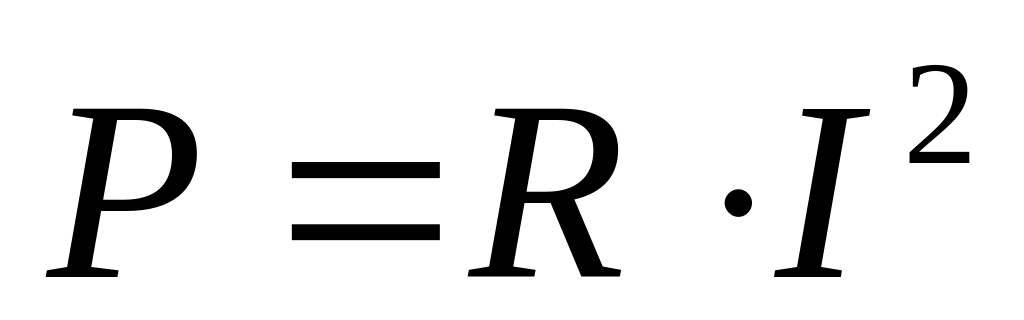

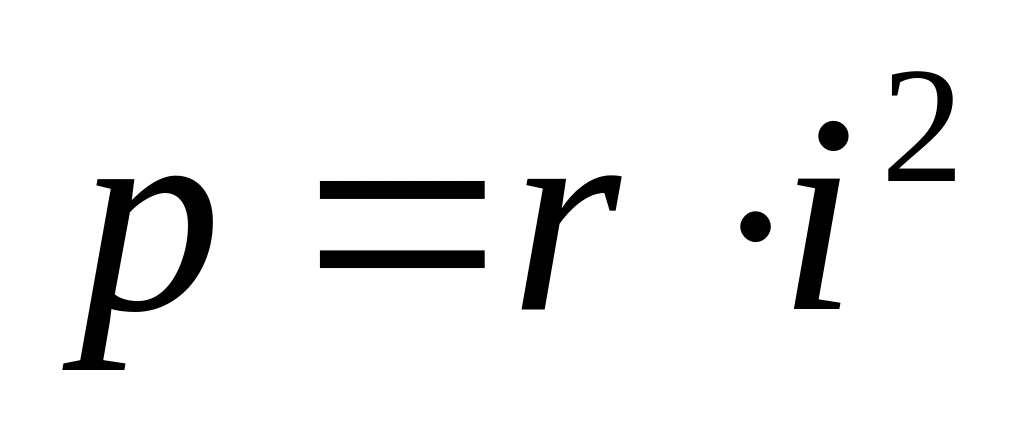

5. Математичний вираз для розрахунку потужності, яка виділяється в резисторі у колі постійного струму:
1)
;
2)
;
3)
;
4)
.
6
.
Для
розрахункової схеми нерозгалуженого
електричного кола, яку наведено на
рисунку,
відомо: ЕРС джерела
E
= 240
В;
внутрішній
опір джерела
Rв
=
1
Ом
; сумарний опір
з'єднувальних проводів Rл
= 3
Ом
; опір
навантаження
Rн
=
36
Ом
.
Потужність, яку споживає приймач електричної енергії, у ватах:
1) 1440;
2) 1296;
3) 1416;
4) 2057.
7. Для розрахункової схеми нерозгалуженого електричного кола, яку наведено на рисунку, відомо: ЕРС джерела E = 240В; внутрішній опір джерела Rв = 1 Ом; сумарний опір з'єднувальних проводів Rл = 3 Ом ; опір навантаження Rн = 36 Ом .
Спадання напруги в лінії у вольтах:
1) 24;
2) 22;
3) 20;
4) 18.
8 . Для розрахункової схеми нерозгалуженого електричного кола, яку наведено на рисунку, відомо: ЕРС джерела E = 240 В; внутрішній опір джерела Rв = 1 Ом ; сумарний опір з'єднувальних проводів Rл = 3 Ом ; опір навантаження Rн = 36 Ом .
Потужність втрат енергії в джерелі електричного струму у ватах:
1) 36;
2) 72;
3) 87;
3) 121.
9. Рівняння зовнішньої характеристики джерела постійного струму:
1)
;
2)
;
3)
.
4)
.
10. Для розрахункової схеми нерозгалуженого електричного кола, яку наведено на рисунку, відомо: ЕРС джерела E = 240 В; внутрішній опір джерела Rв = 1 Ом ; сумарний опір з'єднувальних проводів Rл = 3 Ом ; опір навантаження Rн = 36 Ом .
Визначте напругу на затискачах джерела електричного струму у вольтах:
1) 144;
2) 209;
3) 216;
4) 234.
11. Коефіцієнт корисної дії джерела електричної енергії визначається як відношення енергії,
1) яку споживає навантаження, до енергії, яку віддає джерело в лінію електропередачі;
2) яку споживає навантаження, до енергії, яку виробляє джерело;
3) яка втрачається у джерелі, до енергії, яку виробляє джерело;
4) яку віддає джерело в лінію електропередачі, до енергії, яку виробляє джерело.
12. Коефіцієнт корисної дії лінії електропередачі визначається як відношення енергії,
1) яку споживає навантаження, до енергії, яку віддає джерело в лінію електропередачі;
2) яку споживає навантаження, до енергії, яку виробляє джерело;
3) яка втрачається у джерелі, до енергії, яку виробляє джерело;
4) яку віддає джерело в лінію електропередачі, до енергії, яку виробляє джерело.
