Послідовність виконання роботи

За вихідними даними, які беруть з попередніх лабораторних робіт розраховують подачу насоса, його напір і потужність приводу.

За значеннями N_н, Q_н і Н_н вибирається тип і марка насоса із каталогів.

Питомий опір А і довжину труби на ділянці А-Б беруть із табл. 3.1.

Підставляючи різні значення витрати Q в рівняння (7.8), отримують декілька значень Н_Т.

Для вибраного типу і марки насоса викреслюють графік його робочих характеристик (рис. 7.1).

Н = f(Q), N = f(Q) i  = f(Q) .

На графіку робочих характеристик насоса наносять криву Н_Т = f(Q). Точку Р перетину кривих Н_Т = f(Q) і Н_н = f(Q) називають робочою точкою насоса. За значенням Q_Р із графіків визначають потужність, напір і к.к.д. насоса для розрахованої водогінної мережі.

Звіт повинен містити

1. Вихідні дані для лабораторної роботи.

2. Розрахункові характеристики насосу

3. Технічну характеристику вибраного насоса

4. Дані розрахунку характеристики трубопроводу.

5. Характеристику відцентрового насоса (рис. 7.1).

6. Дані робочої точки насоса.

6. Питання для самоконтролю

1. Які параметри відносяться до характеристики насоса ?

2. Як визначають характеристики насоса ?

3. Як розраховують характеристику трубопроводу ?

4. Як визначають робочу точку насоса ?

Індивідуальне завдання № 8

розробка схеми компоновки

водомірного вузла

Мета роботи: освоїти методику підбору водолічильників; вивчити схеми компоновки водомірних вузлів; ознайомитись з типами і характеристиками лічильників води.

Загальні відомості

Для контролю за водоспоживанням біля зовнішньої стіни встановлюється лічильник води. Він повинен розміщуватись на горизонтальній поверхні циферблатом вверх на висоті, яка забезпечить легкий доступ до нього. Водяні лічильники встановлюють в водомірних вузлах ( рис. 8.1), в склад яких вхо­дять вентилі, контрольно-спускний кран, манометр, обвідна лінія. В примі­щеннях, які мають 2 і більше вводів, кожен із них обладнується водомірним вузлом, причому обвідні лінії непередбачаються. При неспівпаданні діаметра вводу і калібру водяного лічильника до і після водяного лічильника додатково передбачаються перехідники. Щоб невідбувалося збільшення похибки через спотворення потоку, до водяного лічильника монтується пряма ділянка дов­жиною не менше 5 умовних діаметрів лічильника, а після нього – не менше одного умовного діаметра.

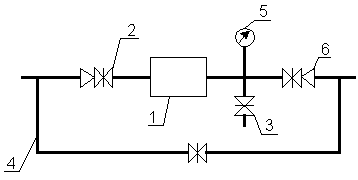

Рис. 7.1. Схема водомірного вузла:

1 – лічильник води; 2 – вентиль; контрольно-спускний кран; 4 – обвідна лінія; 5 – манометр; 6 – перехідник.

Діаметр умовного проходу водолічильника обирають, вихо­дя­чи із середньогодинних витрат води за період водоспожи­ван­ня (добу, зміну), ці витрати які не повинні перевищувати експлуа­та­ційні (дод. ). Об­раний водолічильник належить перевірити на:

а) пропуск максимальних розрахункових секундних витрат води на господарсько-питні, виробничі та інші потреби; при цьому втрати напо­ру в крильчастих водолічильниках не повинні перевищувати 2,5 м, в тур­бінних — 1 м;

б) пропуск максимальних розрахункових секундних витрат води на внутрішнє пожежегасіння, при якому втрати напору в водолічильнику не повинні перевищувати 10 м.

Витрати напору в водомірі визначають за номограмами (додаток 7) або за формулою:

, (8.1)

де S - гідравлічна характеристика водоміра (дод. 7).

Якщо втрати напору в крильчастому або турбінному водомірі вияв­ляються меншими за 25 % допустимих значень, необхідно перевірити можливість встановлення водоміра меншого калібру, щоб були враховані малі витрати води. При середніх витратах води в будинку менше за 0,1 м³/год. во­доміри дозволяється не встановлювати.

Послідовність виконання роботи

За вихідними даними, які беруть з попередніх лабораторних робіт вибирають тип і марку лічильника води.

Розробляють схему компоновки водомірного вузла згідно рекомендацій і технічних умов наведених в загальних відомостях.

Звіт повинен містити

1. Вихідні дані для лабораторної роботи.

2. Технічну характеристику вибраного лічильника води.

3. Схему компоновки водомірного вузла.

6. Питання для самоконтролю

1. Як вибирають лічильник води ?

2. Яке призначення обвідної лінії у водомірному вузлі ?

3. Які можливі варіанти компоновки водомірного вузла ?

4. Які є типи лічильників води ?

Бібліографічний список

1. СНиП 2.04.01-85* Внутренний водопровод и канализация зданий/ Минстрой России. - М.: ГУПВДП, 1996. - 60 с.

2. СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооруже­ния. - М.: ЦИТП Госстроя СССР, 1985. - 131 с.

3. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения.- М.: ЦИТП Госстроя СССР. 1986.- 72 с.

4. СНиП 2.07.01-89. Градостроительство. Планировка и застройка город­ских и сельских поселений /Госстрой СССР.- М.: ЦИТП Госстрой СССР, 1990. - 56 с.

5. СНиП П-89-80. Генеральные планы промышленных предпри­ятий/ Госстрой СССР.- М.: Стройиздат, 1981. - 32 с.

6. Кедров B.C., Ловцов Е.Н. Санитарно-техническое оборудова­ние зданий - М.: Стройиздат, 1989. - 495 с.

7. Внутренние санитарно-технические устройства. Водопровод и кана­лизация: Справочник проектировщика. / Под ред. И.Р. Староверова - 4-е изд. - М.: Стройиздат, 1990. - 247 с.

8. Справочник по инженерному оборудованию жилых и общес­твенных зданий / Под ред. B.C. Дикаревокого. – К.: Будивельник, 1989. - 360 с.

9. Санитарно-техническое оборудование зданий. Примеры рас­чета: Учеб. пособие/ С.С. Сергеев и др. - К.: Выща школа, I991. - 206 с.

10. Чистяков Н.Н., Грузинский М.М. Повышение эффек­тив­ности работы систем горячего водоснабжения. - М.: Стройиздат, 1988. - 313 с.

11. Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидрав­ли­ческого расче­та водопроводных труб. - М.: Строй­издат, 1995. - 176 с.

12. СН 478-80. Инструкция по проектированию и монтажу сетей водопро­вода и канализации из пластмассовых труб. - М.: Стройиздат, -1981. - 79 с.

13. ГОСТ 21.205-93 (СПДС). Условные обозначения элементов санитарно-технических систем. (Межгосудар­ствен­ная научно-техническая комис­сия по стандартизации и техническому нормированию в строительстве).- Минск: Издательство стандартов, 1994.- 23 с.

Додаток А

Значення коефіцієнтів при

NP або NPhr	α або αhr	NP або NPhr	α або αhr	NP або NPhr	α або αhr
менше 0,015	0,2
0,015	0,202	0,19	0,439	2,8	1,763
0,02	0,215	0,2	0,449	3,0	1,763
0,03	0,237	0,3	0,534	3,5	2,029
0,04	0,256	0,4	0,61	4,0	2,21
0,05	0,273	0,5	0,678	4,5	2,386
0,06	0,289	0,6	0,742	5,0	2,558
0,07	0,304	0,7	0,803	5,5	2,726
0,08	0,318	0,8	0,860	6,0	2,891
0,09	0,331	0,9	0,916	6,5	3,053
0,1	0,343	1,0	0,969	7,0	3,212
0,11	0,353	1,2	1,071	7,5	3,369
0,12	0,367	1,4	1,168	8,0	3,524
0,13	0,378	1,6	1,261	8,5	3,677
0,14	0,389	1,8	1,35	9,0	3,828
0,15	0,399	2,0	1,437	9,5	3,978
0,16	0,410	2,2	1,512	10,0	4,126
0,17	0,42	2,4	1,604	11,0	4,419
0,18	0,43	2,6	1,684	12,0	4,707

Додаток Б

Гідравлічний розрахунок металевих труб

внутрішньої водопровідної мережі (ГОСТ 3262-75)

Витрата, л/с	Швидкість, м/с, гідравлічний ухил (втрати напору на одиницю довжини) при умовному проході труб, мм
	15		20		25		32		40
	v	1000і	v	1000і	v	1000і	v	1000і	v	1000і
0,2	1,18	360,5	0,62	73,5	0,37	20,9	0,21	5,39
0,3	1,77	807	0,94	154,2	0,56	43,4	0,31	10,5	0,24	5,39
0,4	2,36	1435	1,25	265,6	0,75	73,5	0,42	17,5	0,32	8,98
0,5	2,95	2242	1,56	414,9	0,93	110,9	0,52	26,2	0,4	13,4
0,6			1,87	597,5	1,12	155,8	0,63	36,5	0,48	18,4
0,7			2,18	813,3	1,31	209,6	0,73	48,4	0,56	24,6
0,8			2,5	1062	1,5	273,8	0,84	61,9	0,64	31,3
0,9			2,31	1344	1,68	346,5	0,94	77,7	0,72	38,9
1					1,87	427,8	1,05	93,6	0,8	47,2
1,2					2,24	616	1,25	132	0,95	66,1
1,4					2,62	838,5	1,46	179,7	1,11	88,2
1,6					2,99	1095	1,67	234,7	1,27	113,7
1,8							1,88	297,1	1,43	143,9
2							2,09	366,8	1,59	177,6
2,6							2,72	619,9	2,07	300,2
3									2,39	300,7
3,6									2,86	575,6

Продовження додатку Б

Витрата, л/с	Швидкість, м/с, гідравлічний ухил (втрати напору на одиницю довжини) при умовному проході труб, мм
	50		70		80		100
	v	1000і	v	1000і	v	1000і	v	1000і
0,5	0,24	3,75
0,6	0,28	5,18
0,7	0,33	6,81	0,2	2,07
0,8	0,38	8,64	0,23	2,62
0,9	0,42	10,7	0,26	3,23
1	0,47	12,9	0,29	3,89	0,2	1,64
1,2	0,57	18	0,35	5,38	0,24	2,26
1,4	0,66	23,8	0,4	7,09	0,28	2,97
1,6	0,75	30,4	0,46	9,01	0,32	3,77
1,8	0,85	37,8	0,52	11,2	0,36	4,65
2	0,94	45,9	0,58	13,5	0,4	5,61	0,24	1,52
2,6	1,22	74,9	0,75	21,8	0,52	9,01	0,31	2,42
3	1,41	99,7	0,86	28,4	0,6	11,7	0,35	3,13
3,6	1,7	143,6	1,04	39,9	0,73	16,3	0,42	4,34
4	1,88	177,6	1,15	48,5	0,81	19,8	0,47	5,25
4,6	2,17	234,4	1,32	63,7	0,93	25,6	0,54	6,75
5	2,35	277	1,44	75,2	1,01	29,9	0,59	7,86
5,6	2,64	347,4	1,61	94,3	1,13	37	0,65	9,67
6,	2,83	398,8	1,73	108,3	1,21	42	0,71	11
7			2,02	147,4	1,41	57,2	0,82	18,7
8			2,3	192,6	1,61	74,7	0,92	14,6
9			2,59	234,7	1,81	94,5	1,06	23,2
10			2,88	300,9	2,01	116,7	1,18	28,3

Додаток В

Основні характеристики лічильників води.

Характеристика лічильників	Діаметр умовного проходу
	15	20	25	32	40	50
Експлуатаційна витрата, м3/год	1,2	2	2,8	4	6,4	12
Гідравлічний опір лічильника S, м/(л/с)2	14,5	5,18	2,64	1,3	0,5	0,143

Технічні характеристики швидкісних водолічильників

Діаметр умовного проходу водоміра, мм		Витрати води, м3/год						Поріг чутливості м3/год.		Максимальний об'єм води за добу, м3		Гідравлічний опір водоміра, м/(л/с)2
		міні­мальні	експлуата­ційні		макси­мальні
Крильчасті водолічильники ВСКМ(ТОСТ6019-83)
15	0,03		1,2	3			0,015		45		13,5
20	0,05		2	5			0,025		70		5,08
25	0,07		2,8	7			0,035		100		2,682
32	0,1		4	10			0,05		140		1,265
40	0,16		6,4	16			0,08		230		0,327
50	0,3		12	ЗО			0,15		450		0,032
Крильчасті водолічильники ВСТ- U (ТУУ 24597020.002 - 97)
15	0,03		0,9	3		0,01			-
20	0,06		1,5	5		0,02			-		-
25	0,14		2,1	1		0,05			-		-
32	0,24		3,6	12		0,1			-		-
40	0,3		6	20		0,1			-		-

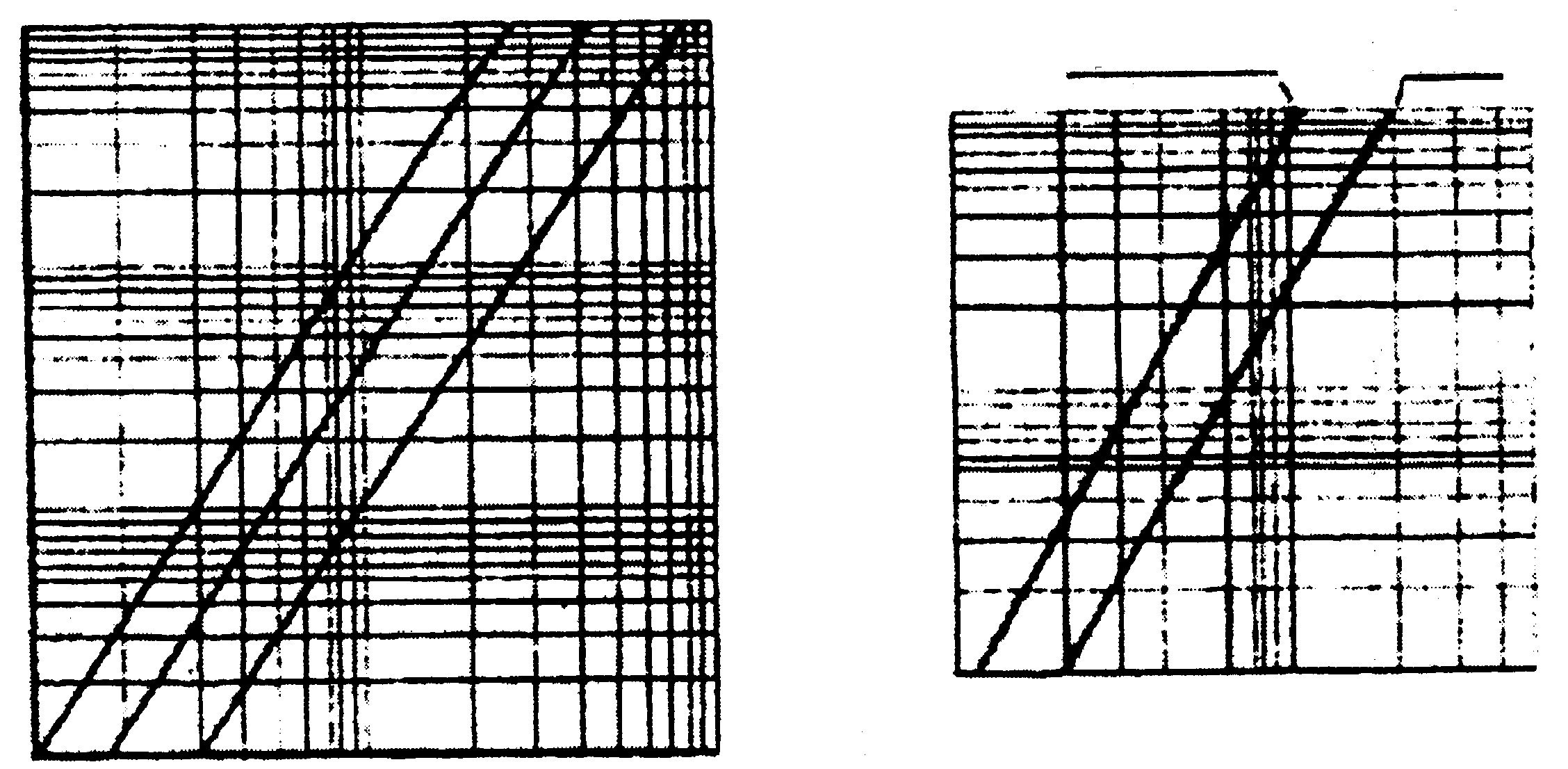

Номограми для визначення втрат тиску у водолічильника

Додаток Г

Витрати води і стоків санітарними приладами

Санітарні прилади	Секундна витрата води, л/с			Годинна витрата води, л/год			Вільний напір Нсв, м	Витрата стоків від приладів , л/с
	загаль-ний	холод-ний	гаря-чий	загаль-ний	холод-ний	гаря-чий
Умивальник із змішувачем	0,12	0,09	0,09	60	40	40	2	0,15
Мийка із змішу­вачем	0,12	0,09	0,09	80	60	60	2	0,6
Ванна із змішу­ва­чем (в т.ч. спіль­ним для ванни і уми­валь­ника)	0,25	0,18	0,18	300	200	200	3	0,8
Унітаз із змивним бачком.	0,1	0,1	-	83	83	-	2	1,6

Додаток Д

Водоспо-живання	Одиниця виміру	Норма витрати води, л				Витрата води приладом, л/с (л/год)
		в добу максимального водоспоживання		в годину максимального водоспоживання
		загальна qitot	гаряча qih	загальна qhr.itot	гаряча qhr.ih	загаль-ний q0tot (q0hrtot)	холодна або гаряча
Житлові бу­дин­ки квартирного типу з ваннами довжиною від 1500 до 1700 мм, обладнані душовими	1 житель	300	120	15,6	10	0,3 (300)	0,2 (200)

Додаток Е

Зведений графік полів Q-H насосів типу К

Q, м³/год

Додаток Є

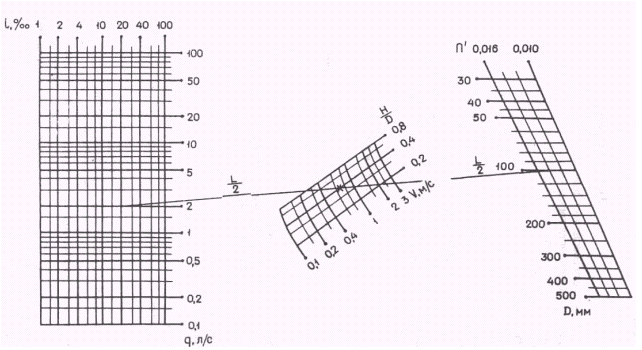

Номограма для розрахунку каналізаційних трубопроводів

Додаток Ж

Тепловтрати трубопроводів секційних вузлів

системи гарячого водопостачання

Місце і спосіб прокладки	Тепловтрати 1 м трубопроводу, Вт, при діаметрах, мм
	15	20	25	32	40	50
Водорозбірні стояки без рушнико­сушок, ізольовані при прокладці в борозні або шахті	11,2 14,8	12,5 16,5	13,8 18,2	15,7 20,6	-	-
Теж саме з рушникосушками	-	20,6 27,1	24,0 31,7	29,3 38,6	-	-
Розподілювальні трубопроводи: в підвалі, ізольовані	15,7 19,2	17,4 21,3	19,1 23,5	21,8 26,8	24,1 29,7	27,1 33,4
Теж саме на теплому горищі, ізольовані	13,5 17,0	15,1 19,1	16,6 21,0	18,9 23,9	20,8 26,3	23,4 29,7
Теж саме на холодному горищі, ізольовані	19,2 22,8	21,5 25,4	23,5 27,9	26,9 31,9	29,7 35,3	33,4 39,7
Циркуляційні стояки, ізольовані	9,7 13,3	10,9 15,0	11,9 16,4	13,6 18,6	15,0 20,5	16,9 23,2

Примітка. В чисельнику – для закритих систем, в знаменнику – для відкритих систем.

Додаток З

Тепловитрати трубопроводів квартальної сітки

Вид	Тепловтрати 1 м трубопроводу, Вт, при діаметрах, мм
Трубопроводу	50	70	100	150	200
Падаючий	24 30,2	29,2 36,8	38,0 47,8	43,4 54,5	56,3 70,6
Циркуляційний	18,7 24,9	22,8 30,5	29,7 39,6	33,7 45,0	43,8 58,5

Примітка. В чисельнику – для закритих систем, в знаменнику – для відкритих систем.

Додаток К

Значення коефіцієнта К_cir для системи гарячого водопостачання

qh/ qcir	Кcir
1,2	0,57
1,3	0,48
1,4	0,43
1,5	0,40
1,6	0,38
1,7	0,36
1,8	0,33
1,9	0,25
2,0	0,12
2,1 і більше	0,00

Додаток Л

Основні технічні дані водо-водяних секційних

швидкісних нагрівачів води типу ВТИ

Номер	Площа поверхні нагрівання, м2	Зовнішній діаметр, мм	Довжина трубок, мм	Площа живого перерізу трубок, м2	Площа живого перерізу між- трубної порожнини, м2
01	0,37	57	200	0,00062	0,00116
02	0,75	57	400	0,00062	0,00116
03	0,65	76	200	0,00108	0,00233
04	1,31	76	400	0,00108	0,00233
05	1,11	89	200	0,00185	0,00287
06	2,24	89	400	0,00185	0,00287
07	1,76	114	200	0,00293	0,005
08	3,54	114	400	0,00293	0,005

Додаток М

Значення коефіцієнтів теплопередачі К, кВт/(м^{2 0}С)

Швидкість нагрі­вання води, м/с	Швидкість назріваючої води, м/с
	0,5	0,75	1,0	1,5	2,0	2,5
0,5	1,102	1,276	1,392	1,508	1,624	1,682
0,75	1,241	1,450	1,566	1,740	1,914	1,972
1,0	1,334	1,566	1,740	1,972	2,204	2,320
1,5	1,508	1,798	2,030	2,320	2,552	2,726
2,0	1,624	1,972	2,204	2,552	2,842	3,016
2,5	1,740	2,088	2,378	2,842	3,190	3,480

Додаток Н

Номограма для гідравлічного розрахунку стальних труб з врахуванням заростання в процесі експлуатації для систем гарячого водопостачання

м³/год.
