1. Монолитная бесканальная прокладка (тепловая изоляция трубопровода выполняется в заводских условиях)

1,2-покровный слой (защита от механических воздействий), 3- основной теплоизоляционный слой, 4-внутренний гидроизоляционный слой. Виды тепловой изоляции: 1.Теплопроводы в пенополиуритане (труба в трубе), 2.конструкции из асфальтоизола, 3.пенобетон, 4. фенольный паропласт, 5.армопенобетон, 6. асфальтокерамзитобетон.

2. Засыпные конструкции применяют на небольших участках, более четко воспринимают механические воздействия. Изоляция: асфальтоизол, гидрофобный мел.

3. Литые

Надземная прокладка Применяют на территории промышленных предприятий, на площадках свободных от застроек, в не пределах города или в местах, где она не влияет на архитектурный ансамбль и не мешает движению транспорта, «+» доступность для осмотра и удобство эксплуатации, возможность быстро обнаружить и устранить аварию, отсутствии электрокоррозии от блуждающих токов и от агрессивных грунтовых вод, малая стоимость сооружения. Надземную прокладку осуществляют на отдельно стоящих опорах, эстакадах, по стенам зданий.

На отдельно стоящих опорах

1.Низкие опоры применяются при надземной прокладке на свободных от застроек площадках.

2.Высокие отдельно стоящие опоры:

а) жесткие. Опоры представляют собой отдельные колонны или рамы жестко соединенные с фундаментом, 1-трубопровод, 2-промежуточные опорами , 3-температурная деформация, 4-анкерная опора

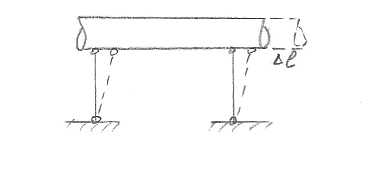

б) гибкие. Опоры представляют собой стальные стойки, жестко заделанные в фундамент, верхушки опор шарнирно соединяются с трубопроводом и при температурных деформациях перемещаются вместе с ним. Перемещение верхушки происходит за счет упругого изгиба стойки. 5-положение промежуточной опоры при температурных деформациях.

в) качающиеся. Состоят из стальных или ж/б стоек, которые шарнирно соединяются, как с фундаментом, так и с трубой. Перемещаются за счет поворота стойки вокруг нижнего шарнира.

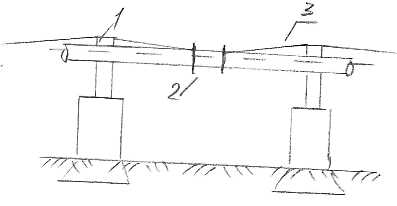

3.Мачты Высота мачты определяется из условия габаритов проездов 1-металлическая вершина, 2-подвесные опорами , 3-тяги (канаты, тросы).

4.На эстакадах применяются для совместной прокладки т/с с др. инженерными коммуникациями, изготавливают ж/б и стальные. Трубопроводы т/с располагают на нижнем ярусе, причем трубопроводы с более высокой t размещают ближе к краю для того, чтобы обеспечить температурную деформацию

одноярусная мачта

5.На кронштейнах по стенам зданий и сооружений. Применяется при прокладке т/с на территории пром. Предприятия, вылет пролета определяется из условия прочности стен.

13.Регулирование тепловой нагрузки отопления. Регулирование тепловой нагрузки отопления

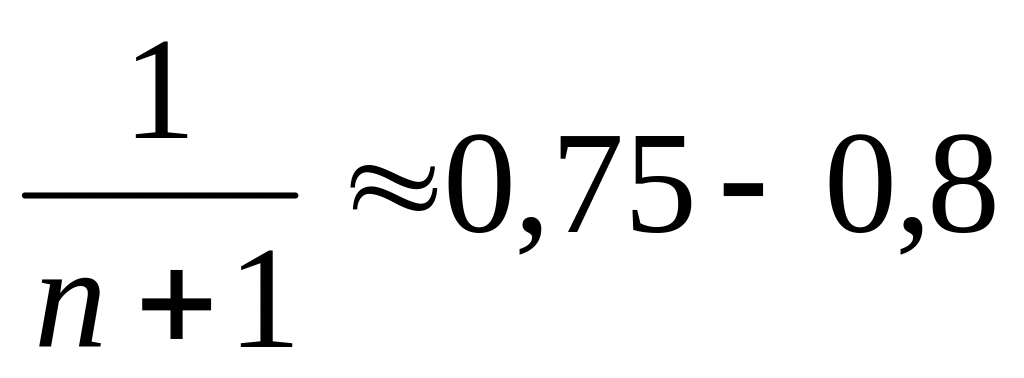

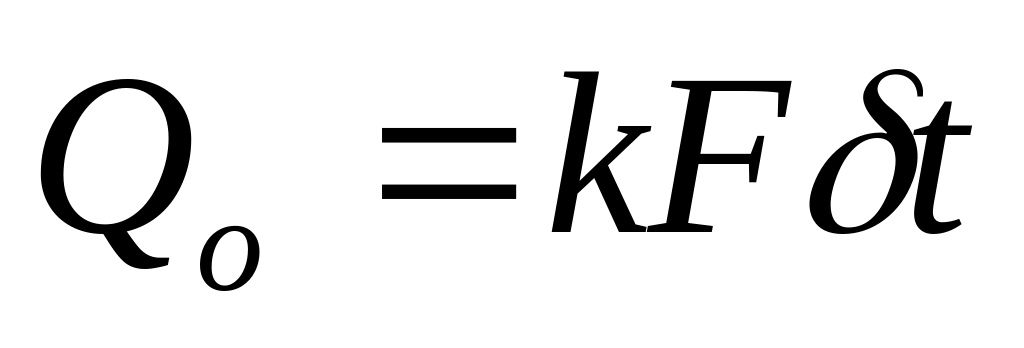

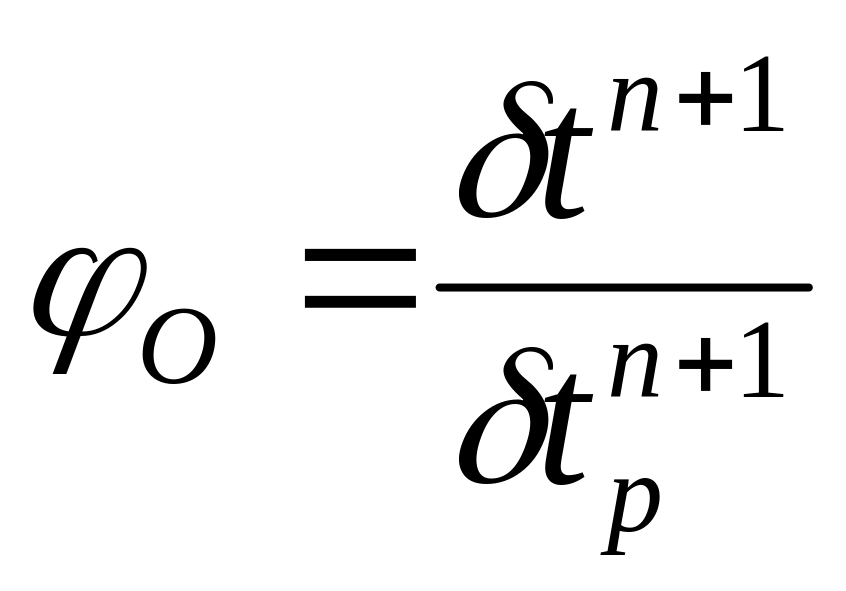

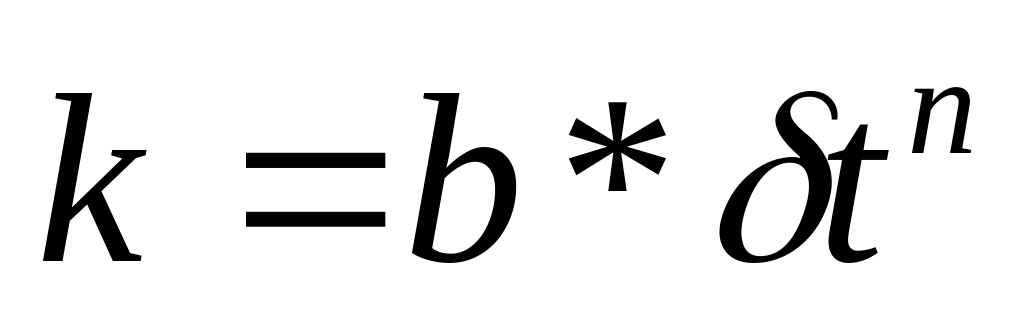

, , b-коэффициент, учитывающий конструкцию отопительного прибора и способ его подключения к стояку. n-коэффициент, учитывающий вид системы отопления (n=0.25-0.35), t_Н=t_РО. Введем понятие относительного расхода тепла на отопление

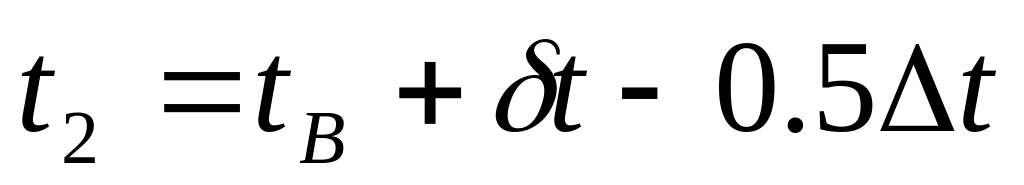

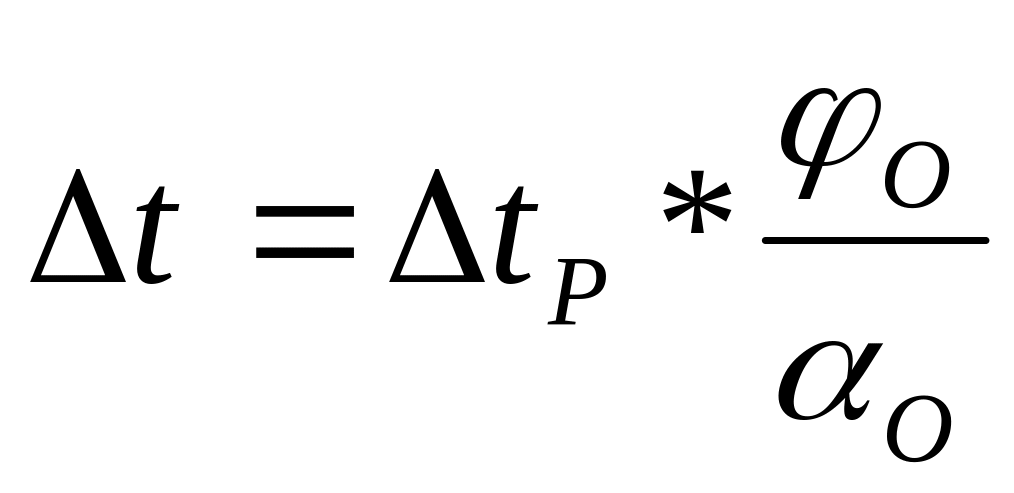

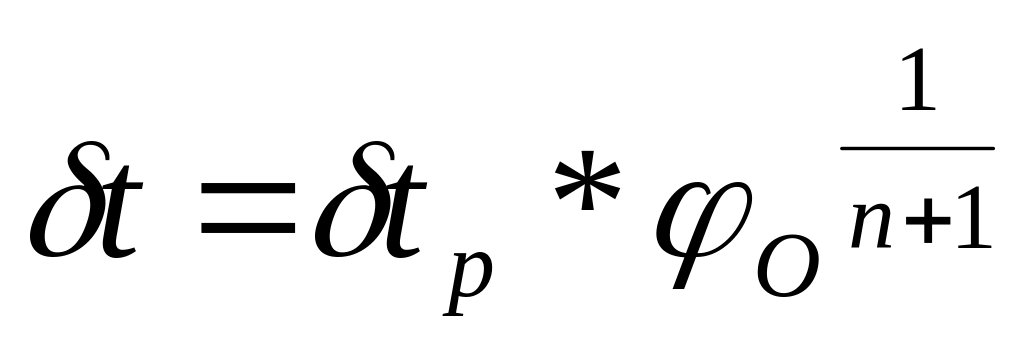

, , Тогда текущий перепад t на приборе , , , Представим геометрически разность t на нагревательном приборе

, ,

, -относительный расход теплоносителя в системе отопления,

, , .

Для того чтобы определить , т.е. температуру подающей магистрали в т/с, необходимо вспомнить понятие коэффициента элеваторного подмешивания

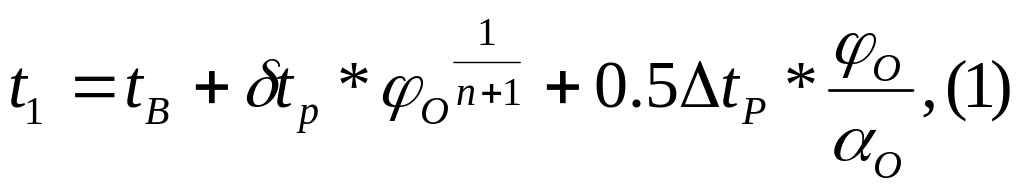

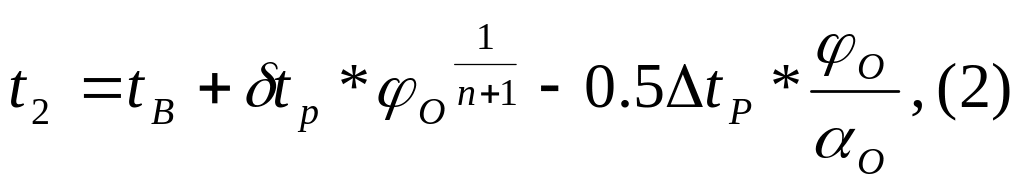

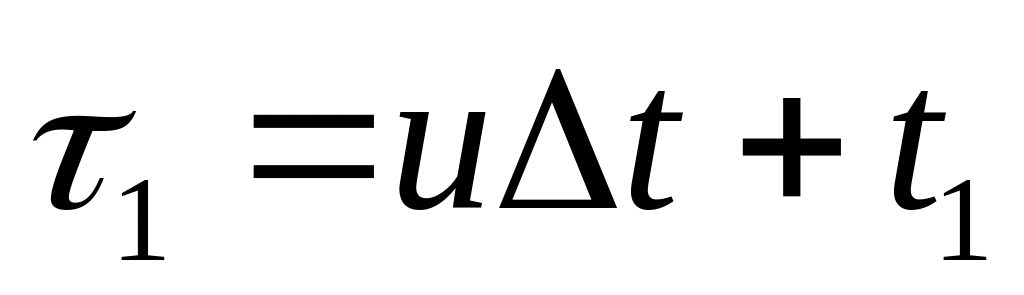

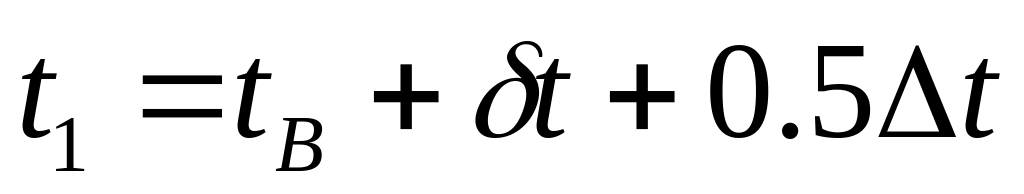

, , , (1), (2), (3)-описывают температурные графики системы отопления.
