12. Классификация способов прокладки тепловых сетей. Подземная прокладка тепловых сетей. Общие положения по прокладке.

Подземная прокладка тепловой сети. Общие положения. В городах и сельских населенных пунктах для тепловых сетей, как правило, предусматривают подземную прокладку, так как она не мешает движения транспорта, не портит архитектурный ансамбль города и снижает теплопотери трубопроводов за счет использования теплоизоляционных свойств грунта. Промерзание грунтов не опасно для трубопроводов, поэтому их можно прокладывать в зоне сезонного промерзания грунтов на глубине 0,5-2м от поверхности земли. Всегда стараются прокладывать трубопроводы выше уровня грунтовых вод. Если это по каким-либо причинам невозможно, то трубопроводы прокладывают с попутным дренажом, и обязательно предусматривается усиленная обмазочная битумная изоляция. Трасса трубопровода тепловой сети располагается в технических полосах параллельно красным линиям улиц, как правило, в непроезжей части в линии зеленых насаждений.

Канальная прокладка тепловой сети. Каналы для трубопроводов тепловой сети бывают непроходные, полупроходные, проходные каналы под тоннели и коллекторы. Конструкции каналов полностью разгружают трубопровод от механических воздействий грунта и временных транспортных нагрузок, а также ограждают трубопровод и тепловую изоляцию от коррозионного влияния почвы. Прокладка в каналах обеспечивает свободное перемещение при температурных деформациях, причем, как осевое, так и боковое.

Непроходные и полупроходные каналы. Сводчатый канал d 50-500мм

1-сборные полуцилиндрические своды, 2-ж/б плита днища, «+»более экономичны по расходу материала, более эффективны по отводу конденсата с поверхности., «-»изготовление таких форм требует более сложных технологий, легко повреждаются при транспортировке. В настоящее время наиболее удачной является конструкция канала типа МКЛ d 50-1400мм

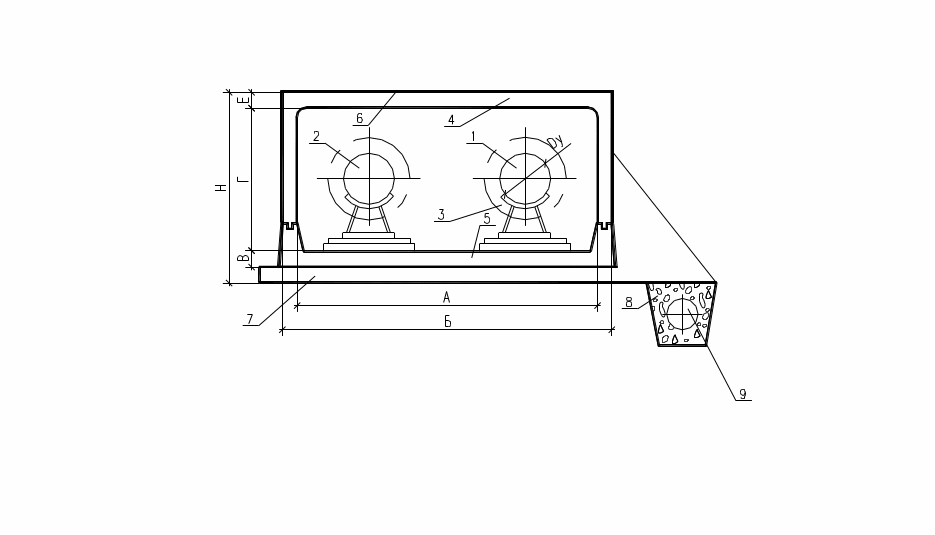

1-ж/б рамная секция(лоток), 2-ж/б плита днища, 3-опорная подушка скользящей опоры, 4-песчанная подсыпка, 5-бетонная подготовка, 6-гидроизоляция. Ширина Б и высота Н дают возможность для прохода в канале, для того, чтобы использовать эти каналы как полупроходные необходимо увеличить Б на 200-300мм МКЛ-8,10,12. МКЛ-4,6 – при небольшой модернизации также переводятся в полупроходные.Наиболее распространенные конструкции непроходных каналов Кл, Клп, Клс

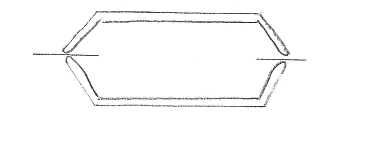

Кл

К лс

Клп

Проходные каналы тоннели и коллекторы. Теплопроводы, проложенные в проходных каналах находятся в наиболее благоприятных условиях, но однако вследствие больших начальных капитальных затрат применение их ограничено. В коллекторах вместе с теплопроводами прокладывают электросиловые и телефонные кабели, водопровод и канализация.. 1-блок перекрытия, 2-Г-образные блоки схем, 3-плита днища, 4-стыки блоки днища (приварные петли)

Бесканальная прокладка т/с Оказывается дорогостоящие канальные конструкции, надежно защищающие трубопровод от внешних воздействий оказались неспособными защитить трубопровод от увлажнения и внешней коррозии. В20-30гг была попытка реализовать бесканальную прокладку, но гидрофобная изоляция увлажнение и малая прочность сварного шва при механическом воздействии. В настоящее время этих недостатков удалось избежать и в достаточной мере реализовывать бесканальную прокладку. Применяется для трубопроводов dдо 400мм. Условно бесканальную прокладку можно разделить на 3 группы: 1. монолитная бесканальная прокладка, 2.засыпная бесканальная прокладка, 3. литая бесканальная прокладка.
