9. Конструкции подвижных опор. Конструкции неподвижных опор.
Конструкции подвижных опор:
(при бесканальной прокладке не применяются)
Подвижные опоры воспринимают вес т/д и обеспечивают его свободное перемещение при температурной деформации. По принципу перемещения различают опоры: скольжения, качения и подвесные опоры.

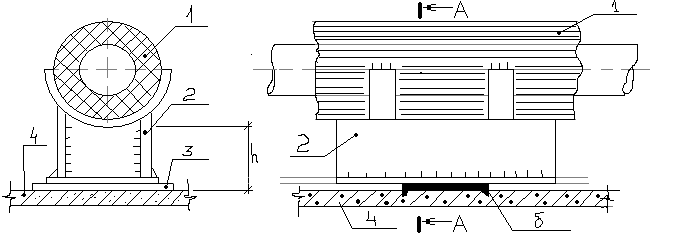

1. Скользящие опоры.
Т/д с теплоизоляцией. h = 140 мм при δиз ≥80 мм
Корпус опоры (башмак). h = 90 мм при δиз <80 мм
Мет. прокладка (швеллер). 4. Ж/б подушка.
Скользящие опоры применяются при всех способах прокладки т/д, для всех диаметров и независимо от направления горизонтальных перемещений.
+ простота
- Большой коэффициент трения
- Сход с опоры при бок. перемещении.

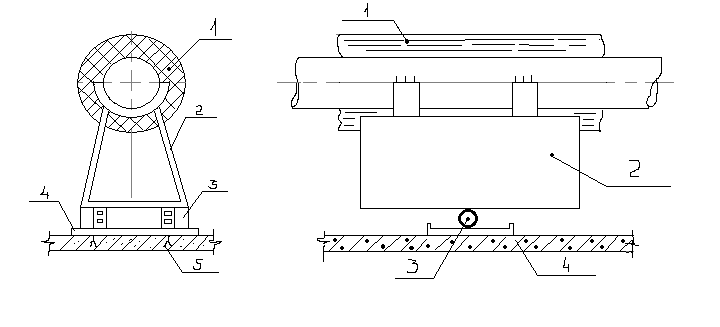

2. Катковая опора: применяется для труб Ø 175 мм и более, при осевых перемещениях труб и их прокладке в тоннелях, коллекторах и на отдельно стоящих опорах при надземной прокладке.
Т/д с теплоизоляцией; 2. Корпус опоры; 3. Каток; 4.Опорная плита; 5. Лапа; 6. Закладной элемент с ограничителями.
+ Малый коэффициент трения
- Необходимость в уходе и смазке
-Работают только на прямолинейных участках
(при боковом смещении → как скользящие)
-Применение в непроходных каналах нецелесообразно.
3. Шариковые опоры: Применяют в тех же случаях что и катковые, но при горизонтальном перемещении под углом к оси трассы.
Т
акие
опоры устраивают в углах поворота
трассы, где есть не только продольные,
но и боковые перемещения.
+ Малый коэффициент трения;
- Требуют пост. ухода и надзора.

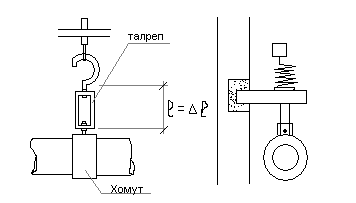

П
одвесные
опоры.
Применяются при надземной прокладке.
Конструкции неподвижных опор:
Неподвижные опоры делят трубопровод на самостоятельные участки независимые друг от друга по восприятию температурных деформаций. Н. о. воспринимают усилия возникающие в т/д этих участках при различных способах компенсации температурных удлинений и передают их на несущие конструкции и грунт.
1
.Лобовые(упорные)
опоры.
- применяются при всех способах прокладки и Ø т/д.
1. Приварные упоры с двумя рёбрами жёсткости.
2. Несущая конструкция из швеллеров.
3. Поперечные связи.
2
.
Хомутовые
опоры: Применяются
при надземной прокладке и прокладке в
тоннеле,до Ø. Удобны для закрепления
труб на балках, кронштейнах и других
устройствах.
3
.
Щитовые опоры:
Применяются при канальной, бесканальной
прокладке и прокладке вне кранов и
размещение опор вне тепловых камер.
1-Непроходной канал.
2-Приварные упоры.
3-Приварные кольца.
4-Щит.
5-Футляр, стальная труба. 6-Дренажное отверстие.
7-Антикоррозийная прокладка (паролитовая).
10. Осевая и радиальная компенсация температурных удлинений.
1. Осевая компенсация температурных удлинений:
Осевые компенсаторы представляют собой осевое устройство скользящего или упругого типов, в которых тепловые удлинения воспринимаются телескопическим перемещением труб или сжатием упругих вставок. В практике находят применение ОК двух типов:- сальниковые и - линзовые.
1. Сальниковые компенсаторы.
1
-нажимной
фланец,
2-грундбукса,
3-сальниковая набивка,
4-контрбукса,
5-стакан, 6-корпус
При температурном удлинении стакан 5 вдвигается в корпус. Набивка в горячем состоянии: прографиченная асбестовая набивная, формы укладываются кольцами. По мере работы набивная изнашивается и её уплотняют при помощи затяжки болтов натяжного фланца.
Существуют 2 схемы установки СК:
- обычная схема
- схема с «плавающими» СК.
С
хема
б. рекомендуется в том случае как max
допустимое расстояние м/у н.о. l1
определяемое компенсирующей способностью
СК примерно равно мах допустимому
расстоянию l2.
При наличии задвижек (в) ОК должен
устанавливаться у них, а не с противоположной
стороны.
+ высокая компенсирующая способность
небольшие размеры
малые гидравлические сопротивления
- необходимость в надзоре и уходе
повышенная чувствительность к перекосам осей
необходимость установки камер
2.Линзовые компенсаторы.(сильфонные)
Применяются на прямолинейных участках т/с. При любых Ø и способах прокладки.
Количество линз не более 6 при большем количестве линз.
- Малая компенсирующая способность.
В последнее время с появлением более качественных сталей появятся более современные линзовые компенсаторы, количество линз в которых неограниченно.
ЛК закрытого типа (закапывается в землю).
К находится в футляре
К
способность высокая 80
500
Достоинства:
- Малые габариты
- нет необходимости в надзоре и уходе (отсутствие камер)
- Достаточно высокая компенсирующая способность
Новые технологии.
- СК трубы.
- предварительное напряжение
- гибкий монтаж труб.
