8. Требования к режиму давления в водяных тепловых сетях. Построение пьезометрических графиков водяных тепловых сетей. Статический режим и динамический режимы водяной системы теплоснабжения.

При проектировании и эксплуатации разветвлённых сетей для учёта взаимного влияния профиля трассы, высоты абонентских сетей и потерь давления в тепловых сетях используют пьезометрический график. По нему можно определить давление и потери давления в любой точке сети, подобрать оборудование и решить некоторые технико-экономические задачи. 1.Вычерчивается разветвлённый план трассы;

2.Строится профиль трассы;

3.Наносим высоты абонентов(за ноль принимаем отметку сетевых насосов на источнике тепла); 4.Разробатываем динамический режим в соответствии с требованиями, предъявляемыми к давлению в тепловых сетях.

5.Откладываем потери давления (подающей и обратной магистрали) в соответствии с данными гидравлического расчёта. Потери на абоненте : элеваторное присоединение=15м, через водоподогреватель=20м.

Из точки DH_{подпора} откладываем DH_обр ,затем DH_аб ,потом DH_под и DH_ист , DH_ист =0,25*(DH_обр + DH_аб + DH_под)

DH_{подпора} – напор с которого включаются в работу сетевые насосы (=высота абонента+3 или 5м)

Требования к режиму давления:

1.напор в обратном ТП:

Н_обр≤ Н_обр^{макс.доп} -для чугунных радиаторов=60м ; -конвекторы=80м, независимое присоединение=100м.

Н_обр≥Н_обр^{мин.доп} (=5м-определяется конструкцией насоса)

2.напор в подающем ТП:

Н_пол≤Н_под^{макс.доп} определяется прочностью сварного шва труб=160м (для труб в пределах теплового пункта=220-240м)4)

Н_под≤Н_под^{мин.доп} регламентирует не вскипание воды в тепловых сетях=20м(T₁=130°С), =30м(T₁=140°С) , =40м(T₁=150°С).

DH_сет =DH_ист + DH_обр + DH_аб + DH_под

В водяной системе теплоснабжения различают два режима: динамический и статический.

В динамическом режиме имеет место циркуляция воды и напор в подающем и обратном т/д не равны Н_под ≠ Н_обр

В статическом режиме циркуляция отсутствует Н_под = Н_обр.

Эти режимы не совпадают во времени и решают разные задачи.

Динамический режим обеспечивает нормальную работу всех элементов системы.

Статический режим обеспечивает заполнение всех элементов системы водой и готовность к переходу на динамический режим. Статический режим рассматривается при температуре воды до 100⁰С. Период с температурой воды выше 100⁰С не продолжителен и должен прорабатываться в динамическом режиме без прекращения циркуляции.

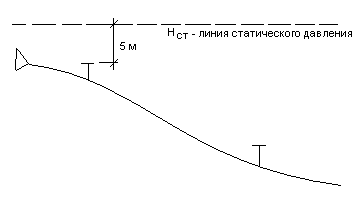

Для гарантированного заполнения всех элементов системы линия статического давления должна проходить на 5 м выше самой высокой точки системы. При этом у потребителей напор должен быть не более max допустимого.

Если одной линией статического напора невозможно обеспечить нормальные условия статического режима, то система в статическом режиме разбивается на зоны.
