Способы регулирования тепловой нагрузки отопления
Если
относительный расход теплоносителя на
отопление
=1,
т.е.
,
в этом случае имеет место центральное
качественное регулирование. Недостаток:
сезонное разрегулирование, т.е. с
изменением температуры наружного
воздуха верхние этажи греют слабее, для
устранения этого недостатка необходимо
вводить количественное регулирование.
Если в 2-х трубной системе, то имеет место
оптимальное количественно-качественное.
.
В однотрубной системе
,
.
Для выявления общей закономерности
количественно-качественного регулирование
необходимо решить уравнение (3) относительно
.
Общая закономерность количественно-качественного
регулирования
.
При
количественном регулировании с повышением
t
наружного воздуха резко снижаются
расходы, а в этом случае система плохо
поддается регулированию
.
Условие регулирования пропусками
,
,
,
=14-16-для
зданий старой застройки,
=18-20-
для зданий новой застройки

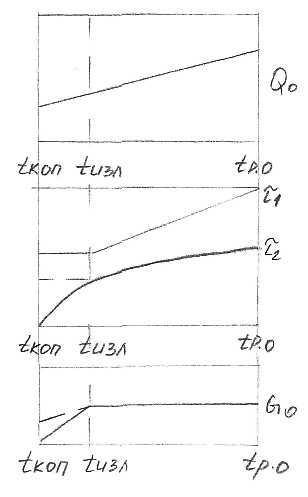

Графики регулирования тепловой нагрузки отопления
Регулирование
пропусков
Количественное
регулирование
В диапазоне от tРО до tИЗЛ имеет место центральное качественное регулирование. От tИЗЛ до tКОП либо количественное регулирование, либо пропусками
,
14. Регулирование тепловой нагрузки вентиляции.
Регулирование тепловой нагрузки вентиляции
Задача регулирования: Создание в системе такого режима, который обеспечивал бы необходимую tприт воздуха на выходе из калориферной установки:
1. Регулирование тепловой нагрузки вентиляции по воде.
-массовая
скорость (const),
,
,
b-коэффициент,
зависящий от конструкции калорифера и
способа подключения к т/с.,
-
скорость воды в калорифере,
-массовая
скорость воздуха, m=0,13-0,2.
Введем понятие относительного расхода
тепла на вентиляцию,
,
,
tН=tРВ,
.
Тогда текущий перепад t
на приборе
.
Выразим скорость через расход
,
.
Подставим 2 последних выражения в
исходное
,
-t
воды на выходе из калорифера определяется

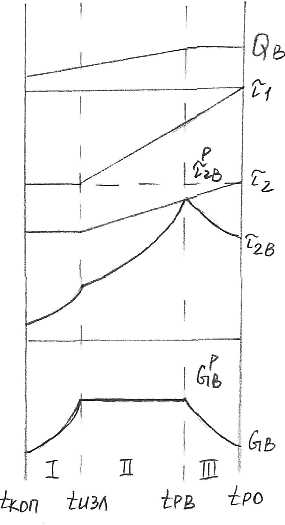

подбором. Графики регулирования тепловой
нагрузки вентиляции по воде
I.tКОП-tИЗЛ
(местное количественное регулирование),
(4). II. tИЗЛ-tРВ
(централизованное качественное
регулирование)
.
III.
tРВ-tРО
(местное количественно-качественное
регулирование)
,
2.Регулирование тепловой нагрузки вентиляции по воздуху.
,
т.е. перепад t
воды на калорифере изменяется
пропорционально расходу тепла
,
.
Графики регулирования тепловой нагрузки
вентиляции по воздуху
Т
акое
регулирование применяется редко, т.к.
1.наличие обводного клапана в крупных
системах вентиляции требует большого
количества дополнительных площадей.
2. постоянный расход воды на вентиляцию
в течение всего года приводит к
дополнительным затратам на перекачку
теплоносителя.
16. Построение пьезометрических графиков водяных тепловых систем.
При проектировании и эксплуатации разветвлённых сетей для учёта взаимного влияния профиля трассы, высоты абонентских сетей и потерь давления в тепловых сетях используют пьезометрический график. По нему можно определить давление и потери давления в любой точке сети, подобрать оборудование и решить некоторые технико-экономические задачи.
1.Вычерчивается разветвлённый план трассы;
2.Строится профиль трассы;
3.Наносим высоты абонентов(за ноль принимаем отметку сетевых насосов на источнике тепла); 4.Разробатываем динамический режим в соответствии с требованиями, предъявляемыми к давлению в тепловых сетях.
5.Откладываем потери давления (подающей и обратной магистрали) в соответствии с данными гидравлического расчёта. Потери на абоненте : элеваторное присоединение=15м, через водоподогреватель=20м.
Из точки DHподпора откладываем DHобр ,затем DHаб ,потом DHпод и DHист , DHист =0,25*(DHобр + DHаб + DHпод)
DHподпора – напор с которого включаются в работу сетевые насосы
(=высота абонента+3или5м) Требования к режиму давления: 1) напор в обратном ТП: Нобр<=Нобрмакс.доп -для чугунных радиаторов=60м ; -конвекторы=80м, независимое присоединение=100м.
2) Нобр>=Нобрмин.доп (=5м-определяется конструкцией насоса)
3)напор в подающем ТП: Нпол<=Нподмакс.доп определяется прочностью сварного шва труб=160м (для труб в пределах теплового пункта=220-240м)4) Нпод<=Нподмин.доп регламентирует не вскипание воды в тепловых сетях
=20м(T1=130°С), =30м(T1=140°С) , =40м(T1=150°С).
DHсет =DHист + DHобр + DHаб + DHпод Статический режим : отсутствие циркуляции (Нпод= Нобр), заполнение системы через обратную магистраль, подпиточными насосами, t воды 100 °С и ниже Для обеспечения надёжной работы тепловых сетей и местных систем теплопотребления необходимо ограничить изменение давления в условиях эксплуатации допустимыми пределами. Для этой цели в одной из точек тепловых сетей, а при сложных рельефах и в нескольких, искусственно меняют давление по определённому закону в зависимости от изменения расхода в тепловых сетях (точка регулируемого давления - ТРД). В частном случае когда давление в ТРД поддерживается постоянным как в статическом,
так и в динамическом режиме такие точки называют нейтральными. Они нужны для того, чтобы обеспечивать безопасную работу и поддержание давления в системе в соответствии с исходным пьезометрическим графиком.
Нейтральная точка может быть расположена в любом месте системы, но удобно
располагать на обратном трубопроводе (так как давление в тепловых сетях определяется давлением в обратной магистрали); на обратном коллекторе источника тепла; на обводной линии сетевых насосов, искусственная нейтральная точка.
Давление в нейтральной точке может обеспечиваться:
1)давлением в холодном водопроводе
2)при помощи расширительного сосуда
1-переливная труба, 2-контрольная труба, 3-сливная труба, 4-соеденительная труба, 5-циркуляционная труба 3)подпиточными насосами 4)давлением от соседней статической зоны.

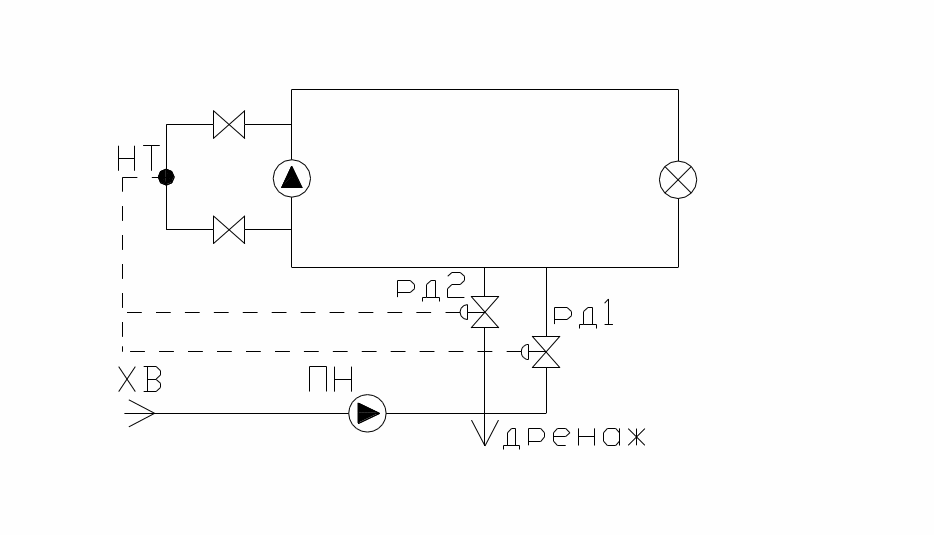

Схема обеспечения НТ на обводной линии сетевых насосов.
При понижении давления в НТ снижается давление на мембранный привод РД1=>РД1 приоткрывается => возрастает подпитка воды, что приводит к восстановлению давления в НТ. При повышении давления в НТ возрастает давление на мембранный привод РД1 он прикрывается => уменьшается подпитка, что приводит к восстановлению давления в НТ. Если давление при полном закрытии РД1 не понижается, то подаётся импульс на РД2 и происходит слив воды из обратной магистрали до восстановления давления в НТ
