1. Центральное и местное теплоснабжение. Преимущества и недостатки централизованного теплоснабжения по сравнению с местным. Теплофикация и ее преимущества.
Местное теплоснабжение:
Централизованное
теплоснабжение: Выработка Q
Транспортировка
Q
Потребление
Q
Существует два вида выработки тепла и электрической энергии: комбинированный метод и раздельный метод. При комбинированном методе (теплофикация) Q вырабатывается на ТЭЦ. При раздельном Q вырабатывается на районной котельной, а электричество на КЭС (конденсационной электростанции).
Принципиальная схема ТЭЦ

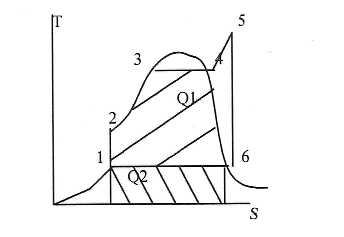

Цикл Ренкина
1-2
– сжатие воды в насосе, 2-3 – нагрев воды,
3-4 – подвод тепла к перегретому пару,
4-5 – подогрев тепла в пароперегревателе,
5-6 – отвод высокопотенциальной энергии
на выработку эл. энергии, забираем тепло
в ПТ. к-котел, пп-пароперегрев, т-турбина,
г-электрогенератор, пт-промежуточный
теплообменник, потребитель
Принципиальная схема районной котельной
Принципиальная схема КЭС
Основные преимущества теплофикации (централизованные): 1.Высокий КПД, 2.Возможно сжигание низкосортных топлив, 3.Укрупненный источник тепла позволяет сократить количество обслуживающего персонала и одновременно увеличить качество теплоснабжения , 4.Освобождение территории от дополнительных застроек, 5.Улучшение качества воздушного бассейна. Недостаток (централизованные): Транспортировка тепла от укрупненных источников требует большой и разветвленной системы тепловых сетей, поэтому появилась тенденция децентрализации систем теплоснабжения.
2 . Способы подключения сгв к тс по закрытой схеме.
1)
Параллельная:
Гкал/ч
1-летняя перемычка
При ll схеме ввода происходит одно ступенчатый нагрев водопроводной воды в подогревателе горячего водоснабжения, который включен ll по ходу греющей сетевой воды с теплообменником отопления.
2) Двустутенчатая
смешанная схема
Из В1 подается и нагревается обраткой и подаётся в I ступень подогрева с температурой tI = τ2’-5 (затем теплоноситель подаётся во вторую ступень). При смешанной схеме ввода проходит двухступенчатый нагрев водопроводной воды в подогревателях I, II ступени с утилизацией тепла обратной воды теплообменника отопления. В подогревателе II ступени греющей водой является часть поступающей на ввод часть сетевой воды, а в подогреватель I ступени- смесь вод, покидающих теплообменник отопления и подогреватель второй ступени. Смешанная схема – подогреватель II ступени соединён по сетевой воде ll с теплообменником отопления, а подогреватель I ступени соединен последовательно.
3) Последовательная
схема:
Последовательная потому что в данном случае подогреватель горячего водоснабжения I, II ступени соединены по сетевой воде последовательно с теплообменником отопления. При ней также как и при смешанной, происходит утилизация тепла обратной воды теплообменника отопления для подогревателя водопроводной воды, и рециркуляционная вода СГВ соединяется с водопроводной водой м/д подогревателями.
4
)
Предвключенная и послевключенная:
Характеристики систем:
+: - изолированность водопроводной воды от воды в тепловой сети, предполагает качество горячей воды.
- прост контроль герметичности системы (по подпитке)
- прост санитарный контроль системы
–: -сложность оборудования и экспл. теплового пункта
-выделение накипи в водоподогревателе при использовании воды имеющую высокую карбонатную жесткость.
