Переносные со2-огнетушители

Особенностью СО₂-огнетушителей (табл. 3.) является небольшая дальность по­лета струи (0,7 — 3,5 м), что требует максимального при­ближения к очагу пожара.

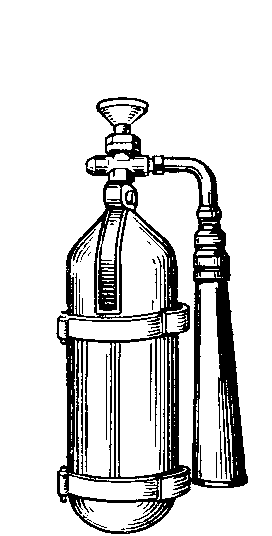

Рис. 3. Огнетуши­тель углекислотныи ОУ-2

Их эффективно исполь­зуют для тушения горящих твердых и жидких ве­ществ, а также электрооборудования под напря-жением до 1000 В. При значительной силе ветра использование огнетушителя неэффективно, так как слой углекислого газа быстро сдувается с горящей поверхности. Огнету­шители можно хранить при отрицательной температу­ре; максимальная темпера-тура 54 °С, при более высоких температурах начинают сраба-тывать предохранитель­ные клапаны.

Таблица 3

Характеристика CО₂-огнетушителей

Тип огнетушителя	Вместимость, л	Длина струи, м	Время работы, с
ОУ-2	2	0,7	28
ОУ-5	5	1	60
ОУ-8	8	3,5	40
ОУ-25	25	2,5	20
ОУ-80	40	3,5	90

Углекислый газ расширяется при выходе из огнету­шителя, что приводит к резкому понижению температу­ры раструба, который может обмерзать. В зависимости от типа запорной головки имеются различные рекомен­дации по применению СО₂-огнетушителей.

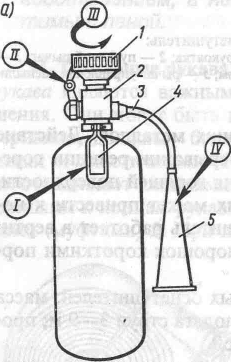

Запорная головка 2 с вентилем 1 (рис. 4, а): I — держать огнетушитель за рукоятку 4; II — сорвать пломбу; III — повернуть вентиль влево до отказа; IV — направить раструб 5 на очаг пожара, держа рукой за шланг 3.

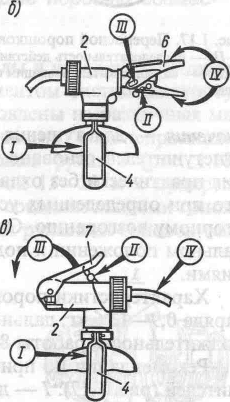

Запорная головка 2 с рычагом 6 (рис. 4, б): I — держать огнетушитель за рукоятку 4; II — сорвать пломбу; III — выдернуть чеку; IV — нажать на рычаг и направить раструб на очаг пожара.

Запорная головка 2 с эксцентриком 7 (рис. 4, в): I — держать огнетушитель за ручку; II — сорвать пломбу; III — откинуть эксцентрик; IV — направить раструб на очаг пожара.

рис. 4. Переносные СО₂-огнетушители с запорными головками:

а - с вентилем; б - с рычагом; в - с эксцентриком; I—IV - последовательность действий; 1 - вентиль; 2 - головка; 3 - шланг; 4 - рукоятка; 5 - раструб; 6 - рычаг; 7 - эксцентрик

Хладоновые огнетушители

Хладоновые огнетушители предназначены для тушения начальных пожаров раз­личных веществ, а также установок, находящихся под напряжением до 380 В. Они не пригодны для тушения щелочных металлов и материалов, горение которых происходит без доступа воздуха.

Промышленностью выпускаются ручные хладоновые ОХ-3, углекислотно-бромэтиловые огнетушители ОУБ-3А, ОУБ-7А.

Огнетушащим веществом огнетушителей являются галлоидированные углеводо­роды, применение которых основано на химическом торможении реакции горения. За­ряд огнетушителя ОХ-3 состоит из фреона 114В2) с массовым содержанием 97 % угле­кислого газа, 3 % сжатого воздуха — для создания в огнетушителе рабочего давления.

Рис. 5. Огнетушители углекислотно-бромэтиловый и аэрозольный:

а-ОУБ-3; б-ОА-3;

1 - корпус; 2 - баллончик; 3 - рукоятка; 4 - сифонная трубка

Углекислотно-бромэтиловые огнетушители ОУБ-3 и ОУБ-7 содержат заряд, со­стоящий из 97 % бромистого этила, 3 % сжиженного диоксида углерода и сжатого возду­ха, вводимого в огнетушители для создания рабочего давления, равного 0,9 МПа.

Принцип действия огнетушителя следующий. При нажатии на рычаг запорно-пускового устройства шток давит на клапан, который отходит от седла и освобождает вы­ход заряда к распылительному насадку, где жидкая фаза заряда превращается в газо­жидкостную аэрозольную струю. Эта струя направляется на очаг пожара.
