МИНОБРНАУКИ РФ
ГОУ ВПО «Вологодский государственный технический университет»
Кафедра АВТ
Отчет по лабораторному практикуму
по дисциплине "Математические основы теории систем"
Вариант 6
Выполнил
студент группы ЭМ – 21
принял
Сердюков Н.А.
Вологда
2012 г.
Содержание
Лабораторная работа №1 4
1. Цель лабораторной работы. 4
2. Схема исследуемой цепи и исходные данные. 4
3. Выполнение лабораторной работы. 4
3.1. Вывод передаточной функции. 4
3.2. Построение годографа. 6
4. Задача. 11
5. Вывод. 12
Лабораторная работа №2. 13
1. Цель лабораторной работы. 13
2. Схема исследуемой цепи и исходные данные. 13
3. Выполнение лабораторной работы. 13
3.1 Вывод передаточной функции. 13
3.2. Построение АЧХ (амплитудно-частотная характеристика). 15
3.3. Экспериментальная проверка правильности АЧХ системы с помощью ElectronicsWorkbench. 19
4. Задача. 20
5. Вывод. 20
Содержание. 2
Лабораторная работа №1 3
1. Цель лабораторной работы. 3
2. Схема исследуемой цепи и исходные данные. 3
3. Выполнение лабораторной работы. 3
3.1. Вывод передаточной функции. 3
3.2. Построение годографа. 5
3.3. Экспериментальная проверка правильности годографа передаточной функции системы с помощью ElectronicsWorkbench. 8
4.Задача……………………………………………………………………….10
5. Вывод. 10
Лабораторная работа №2. 11
1. Цель лабораторной работы. 11
2. Схема исследуемой цепи и исходные данные. 11
3. Выполнение лабораторной работы. 11
3.1 Вывод передаточной функции. 11
3.2. Построение АЧХ (амплитудно-частотная характеристика). 13
3.3. Экспериментальная проверка правильности АЧХ системы с помощью ElectronicsWorkbench………………………………………….14
4. Задача……………………………………………………………………15
5. Вывод……………………………………………………………………15
Лабораторная работа №1
1. Цель лабораторной работы.
Построение и экспериментальное исследование годографа передаточной функции системы.
2. Схема исследуемой цепи и исходные данные.

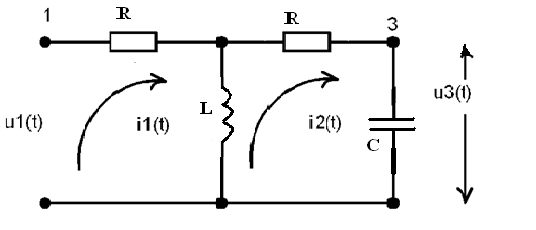

Схема исследуемой
цепи:
Рис.1
Исходные данные:
R |
C |
L |
1kOm |
0,5F |
0,5mH |
3. Выполнение лабораторной работы.
3.1. Вывод передаточной функции.
В
качестве входной величины примем u
(t),
в качестве выходной i
(t).
Выберем для описания системы метод контурных токов и обозначим на
рис.
1 эти контурные токи
и
,
которые далее будем обозначать
сокращенно
и
соответственно, а входное напряжение
обозначим
.
В соответствии с выбранным методом можно записать два уравнения (по одному для каждого контура):
(1)
Проинтегрируем
(1) уравнение и выразим из него i2:
Продифференцируем
(2) и подставим в него значение i(2):
Cгруппируем уравнение так, чтобы слагаемее с переменной были в левой части уравнения, а с u1 в правой:
Продифференцируем полученное выражение и приведем подобные члены:
Поделим
обе части уравнения на R/C*L
и произведем замену,
Изданного
уравнения найдем передаточную функцию
данной системы:
3.2. Построение годографа.
Годограф – это траектория конца радиуса-вектора, изображающего передаточную функцию системы на комплексной плоскости при изменении аргумента (частоты) в диапазоне от нуля до бесконечности.
В выражении для передаточной функции W(s) (7) заменимs на iω, где i=√-1, т.е. "мнимая единица", а ω – круговая частота в радианах в секунду, причем техническая частота f в Герцах связана с круговой частотой следующим соотношением f(Гц)=ω(рад/сек)/2π, получим:
Будем последовательно задавать значения частоты f в диапазоне от нуля до бесконечности и для каждого отдельного значения частоты вычислять значение модуля передаточной функции W(ω) и значение фазового сдвига, вносимого системой на данной частоте φ(ω).
W(ω)=Re(ω)+Im(ω)
Где: Re –действительная часть числа;
Im-мнимая часть числа.
Таблица с расчетами:
№ |
W(ω)(сим) |
ω(рад/сек) |
f(Гц) |
|
Im |
Re |
|||
1 |
-0.000001 |
0.001 |
10000 |
0.001592 |
2 |
-0.00004955 |
0.000995 |
|
|
3 |
-0.00009624 |
0.0009807 |
|
|
4 |
-0.0001377 |
0.0009586 |
100000 |
15920 |
5 |
-0.0001725 |
0.0009309 |
120000 |
19100 |
6 |
-0.0002207 |
0.0008675 |
600000 |
95490 |
7 |
-0.000244 |
0.0008046 |
800000 |
127300 |
8 |
-0.00025 |
0.0007497 |
1000000 |
159200 |
9 |
-0.0002459 |
0.0007047 |
1200000 |
191000 |
10 |
-0.0002364 |
0.0006687 |
|
|
11 |
-0.0002246 |
0.0006402 |
1600000 |
254600 |
12 |
-0.0002122 |
0.0006177 |
|
|
13 |
-0.000199 |
0.0005998 |
2000000 |
318300 |
14 |
-0.0001882 |
0.0005855 |
|
|
15 |
-0.0001774 |
0.0005738 |
2400000 |
382000 |
16 |
-0.0001674 |
0.0005643 |
|
|
17 |
-0.0001582 |
0.0005565 |
|
|
18 |
-0.0001499 |
0.0005499 |
|
|
19 |
-0.0001422 |
0.0005444 |
|
|
20 |
-0.0001352 |
0.0005397 |
3400000 |
541100 |
21 |
-0.0001288 |
0.0005358 |
|
|
22 |
-0.0001229 |
0.0005323 |
|
|
23 |
-0.0001175 |
0.0005294 |
|
|
24 |
-0.0001126 |
0.0005268 |
|
|
25 |
-0.000108 |
0.0005245 |
|
|
26 |
-0.0001037 |
0.0005225 |
|
|
27 |
-0.00009974 |
0.0005208 |
|
|
28 |
-0.00009607 |
0.0005192 |
|
|
29 |
-0.00009264 |
0.0005178 |
|
|
30 |
-0.00008944 |
0.0005165 |
|
|
31 |
-0.00008645 |
0.0005154 |
|
|
32 |
-0.00008364 |
0.0005144 |
5800000 |
923100 |
Построим годограф (рис.2), используя исходную информацию:
Смысл передаточной функции в данном случае – это входная проводимость системы, причем Y.вх(s) является изображением входной проводимости. Размерность проводимости – Сименс.
Рис. 2
