Вариант №6

1) Определить удельный вес нефтепродукта, если известна его плотность ρ=990 кг/м³.

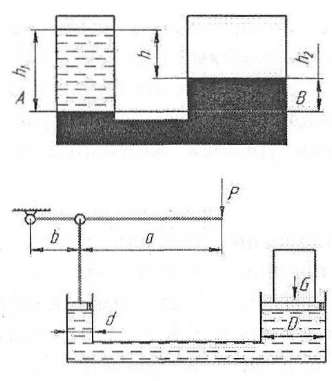

2 ) Открытые сообщающиеся сосуды заполнены различными жидкостями (ρ₁=750 кг/м³, ρ2=1250 кг/м³). Найти разность уровней h при h₁=40 см.

3) Гидравлический домкрат имеет диаметр большего поршня D=250 мм, а диаметр меньшего поршня d=25 мм; коэффициент полезного действия η=0,8. Плечи рычага: а=1 м и b=0,2. Определить максимальную грузоподъемность домкрата G из условия, что усилие Р на конце рычага не будет превышать 100 Н.

4) Давление в трубопроводе диаметром d=25 мм при закрытом кране равно 0,2 МПа. Определить давление в кране при расходе в трубопроводе Q=4,7 л/с.

5) Определить значения гидравлического коэффициента трения λ в неновой стальной водопроводной трубе диаметром D=75 мм при пропуске расходов от 0,05 до 5 л/с. Построить графики зависимости λ=f(u).

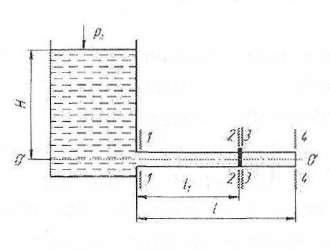

6 ) Из бака при постоянном напоре Н по прямому горизонтальному трубопроводу, длиной I и диаметром D вытекает вода в атмосферу. На расстоянии I₁ от начала трубопровода установлена задвижка. Определить расход воды в трубопроводе при полном открытии задвижки и построить пьезометрическую и напорную линии, если I=100 м; I₁=70 м; D=0,05 м; Н=4 м; λ=0,03.

24

Вариант №27

1) Определить объем расширительного сосуда системы водяного отопления, если известно, что тепловая мощность системы 1,047 ГДж/ч. Объем воды в водогрейных котлах, отопительных батареях и трубах системы принять равным 30 л на каждые 4,19 МДж/ч тепловой мощности. Максимальная разность температур воды в подающем и обратном трубопроводах 25 °С. Запас по объему расширительного сосуда принять трехкратным. Температурный коэффициент объемного расширения воды β_t=0,0006 1/°С.

2) Определить уровень мазута в баке, если при замере S-образной трубкой разность уровней ртути ∆h=100 мм. Плотность мазута ρ_м=900 кг/м³.

3) Дизельное топливо хранится в цилиндрической емкости высотой 8 м и диаметром 5 м. Определить силу, действующую на боковую стенку хранилища. Плотность дизельного топлива ρ=860 кг/м³.

4) Вода вытекает в атмосферу из закрытого резервуара, имеющего ртутный манометр, по трубе диаметром d=50 мм при напоре Н=1 м. Определить показание ртутного манометра при расходе воды Q=10 л/с.

5) Определить потери напора при внезапном сужении трубы диаметром до сужения D₁=150 мм при расходе Q=10 л/с и диаметром после сужения D₂=125 мм.

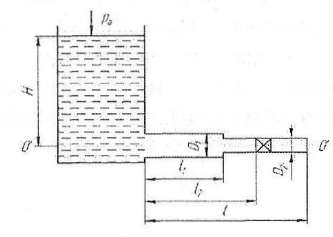

6 ) Определить расход воды в трубопроводе длиной I=120 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₂=95 м от начала трубопровода установлен вентиль, длина первого участка I₁=70 м, его диаметр D₁=130 мм, диаметр второго участка D₂=90 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,027, λ₂=0,03.

45

Вариант №26

1) Определить объем расширительного сосуда V_p.c., который необходимо установить в системе водяного отопления с объемом воды V₀, если известно, что максимальная разность температур воды в подающем и обратном трубопроводах 30 °С. Запас по объему расширительного сосуда принять трехкратным. Температурный коэффициент объемного расширения воды β_t=0,0006 1/°С.

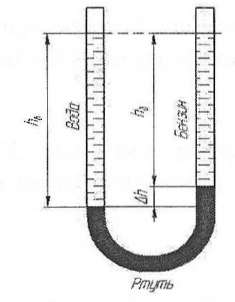

2) Вначале в U-образную трубку налили ртуть, а затем в одно колено трубки - воду, а в другое - бензин. При совпадении верхних уровней бензина и воды высота столба воды равна 45 см. Определить разность уровней ртути. Плотность ртути ρ_рт=13600 кг/м³, ρ^б=0,7-103 кг/м³.

3) Определить силу давления воды на дно сосуда, если площадь дна его 0,25 м, а уровень воды расположен на высоте 2 м от дна.

4) Вода вытекает в атмосферу из закрытого резервуара, имеющего ртутный манометр, по трубе диаметром d=50 мм при напоре Н=1 м. Определить расход воды в трубе при показании ртутного манометра h=150 мм.

5) Определить потери напора при внезапном расширении стальной трубы диаметром до расширения D₁ = 50 мм при расходе Q=7 л/с и диаметром после расширения D₂=100 мм.

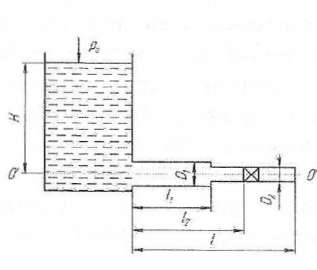

6 ) Определить расход воды в трубопроводе длиной I=110 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₂=90 м от начала трубопровода установлен вентиль, длина первого участка I₂=65 м, его диаметр D₁=120 мм, диаметр второго участка D₂=80 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,027, λ₂=0,03.

44
