32.3. Оборудование для литья выжиманием

Способ литья выжиманием применяют для получения тонкостенных отливок больших габаритных размеров из алюминие­вых и магниевых сплавов.

Схема работы машины дана на рис. 32.9. Металл, залитый в полуоткрытую металлическую форму, кристаллизуется тонким слоем на ее станках. Образовавшиеся пленки металла соединяются, излишки металла выливаются, и дальнейшая кристаллизация заканчивается в замкнутой металлической форме.

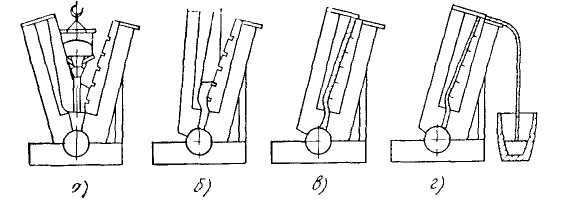

Рис. 32.9. Схема получения отливок методом выжимания:

а — заливка металла; б, в — постепенное смыкание; г — замыкание и слив металла

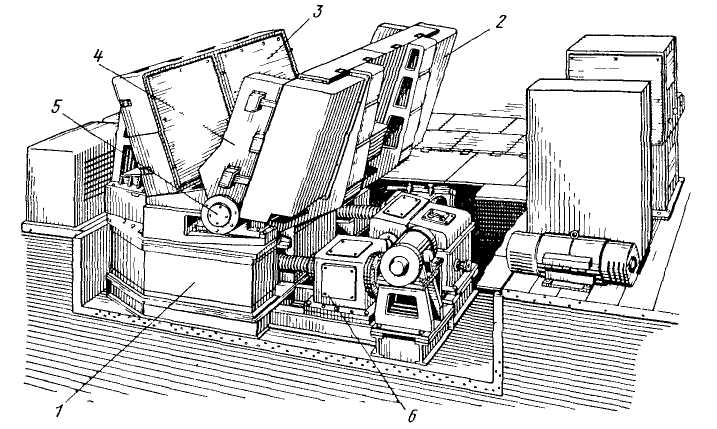

Рис. 32.10.Машина для литья выжиманием:

1 — рама, 2,3 — соответственно подвижная и неподвижная створы (плиты), 4 — боковые щеки, 5 — вал металлоприемника, 6 — привод поворота подвижной створы

На рис. 32.10 показана машина для литья выжиманием крупногабаритных тонкостенных деталей панельного типа из алюминиевых сплавов на предприятиях с серийным и массовым характером произ­водства. Подвижная и неподвижная створы состоят из четырех секций, соединенных между собой болтами. В створы вмонтированы пневмоцилиндры выталкивания отливки и электрические нагреватели. На подвижной створе установлены чугунные боковые щеки, имеющие два пневмоцилиндра подъема и два пневмоцилиндра поворота.

Рама машины сварная. Для предотвращения проворачивания тянущих винтов поворота подвижной створы на раме укреплены направляющие. Чугунный вал металлоприемника полый; он установлен на трех подшипниках скольжения из антифрикционного чугуна. Внутри вала помещаются электрические нагреватели.

Привод подвижной створы электромеханический. Он состоит из электродвигателя постоянного тока, электромагнитной муфты, редуктора, дифференциала с тормозным устройством, двух конических и двух винтовых пар. Редуктор обеспечивает быструю переналадку машины на любой из трех режимов работы. Дифференциал служит для плавного изменения скорости при смыкании створ в конце цикла работы.

Машина работает в следующей последовательности: закрытие боковых щек, заполнение металлоприемника металлом, поворот под­вижной створы (смыкание створ), при этом происходит выжимание металла вверх и заполнение формы, выдержка (кристаллизация металла), раскрытие щек, отвод подвижной створы (размыкание створ), выталкивание отливки из формы. Угол поворота подвижной створы 30° (угол между створами в раскрытом состоянии).

Отливку снимают с машины краном, обслуживающим участок. Перед новым циклом рабочие поверхности оснастки подготовляют (очищают и окрашивают).

Управляют машиной с пульта, расположенного со стороны подвижной створы. Режим работы машины полуавтоматический и наладочный. Машину обслуживают два человека.
