1.Цикл паротурбинной установки, термический КПД, работа цикла.

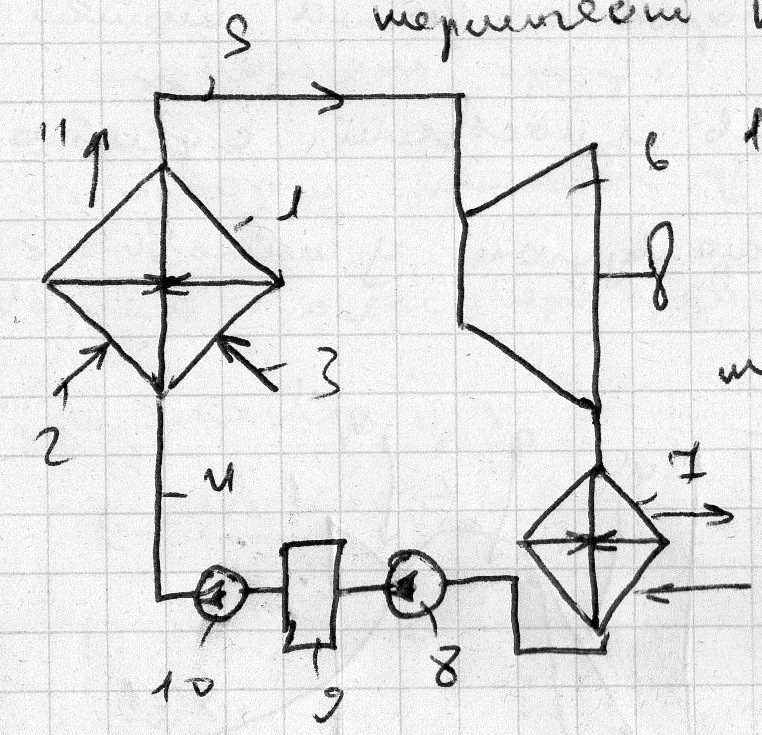

1.Паровой котел предназначен для преобрзования тепловой энергии продуктов сгорания топлива в тепловую энергию пара
2.Подвод топлива
3.Подвод воздуха
4.Подвод питательнйо воды
5.Отвод пароа
11.Отвод газов
6.Паровая турбина предназначена для преобразования тепловой энергии пара в мех. Энергию вращения ротора
7.конденсатор
8.конденсатный насос
9.теплый ящик – является емкостью запаса пиаттельнйо воды
10.питательный насос
Пар выходящий из парового котла может быть перегретым, а может быть и насыщенным. С целью повышения экологичности используют установки с перегретым паром.

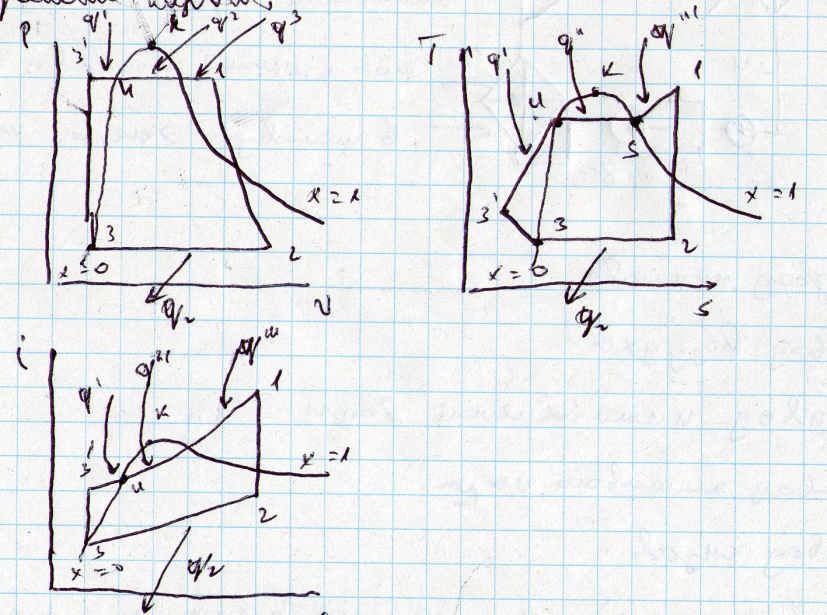

1-2 адиабатный процесс расширения пара в турбине
2-3 изобарический процесс конденсации пара с отводом теплоты
3-3/ процесс повышения давления в насосах
3/-4 изобарический процесс нагрева воды в котле до состояния кипения с подводом теплоты
4-5 изобарический процесс кипения и парообразовния с подводом теплоты
5-1 изобарический процесс перегрева пара к котле с подводом теплоты
2
.Влияние
начального давления пара на эффективный
КПД ПТУ.
Замечание: Всязи с тем, что принято i31 = i3
На предыдущих диаграммах процессы 3-31-4 заменяем одним процессом 3-4 считают изобарическим.
Ƞe(↑) = βa(-) * ƞt(↑) * ƞk(-) * ƞT(↓) * e(↑) * ƞTP(↑)
КПД турбины при повышении начального давления учитывается по причине слияния лопаток ТВД и увеличения числа ступеней в облаке влажного пара ТНД.
С повышением начального давления давления увеличивается эффективность регенеративного процесса питательной воды.

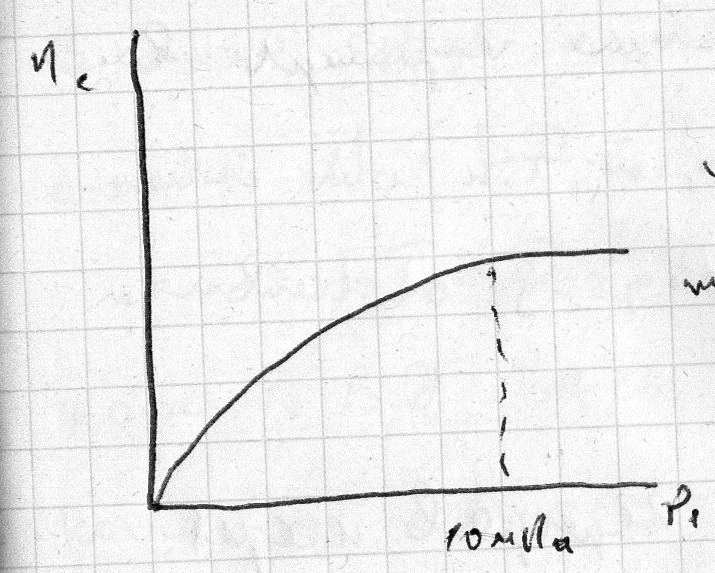

О
кружной
прирост КПД при повышении начального
давления до 10мПА, дальнейшее увеличние
давления дает не значительный прирост
КПД. В связи с этим в судовых ПТУ не
повышают начальное давление бьолее
10мПА

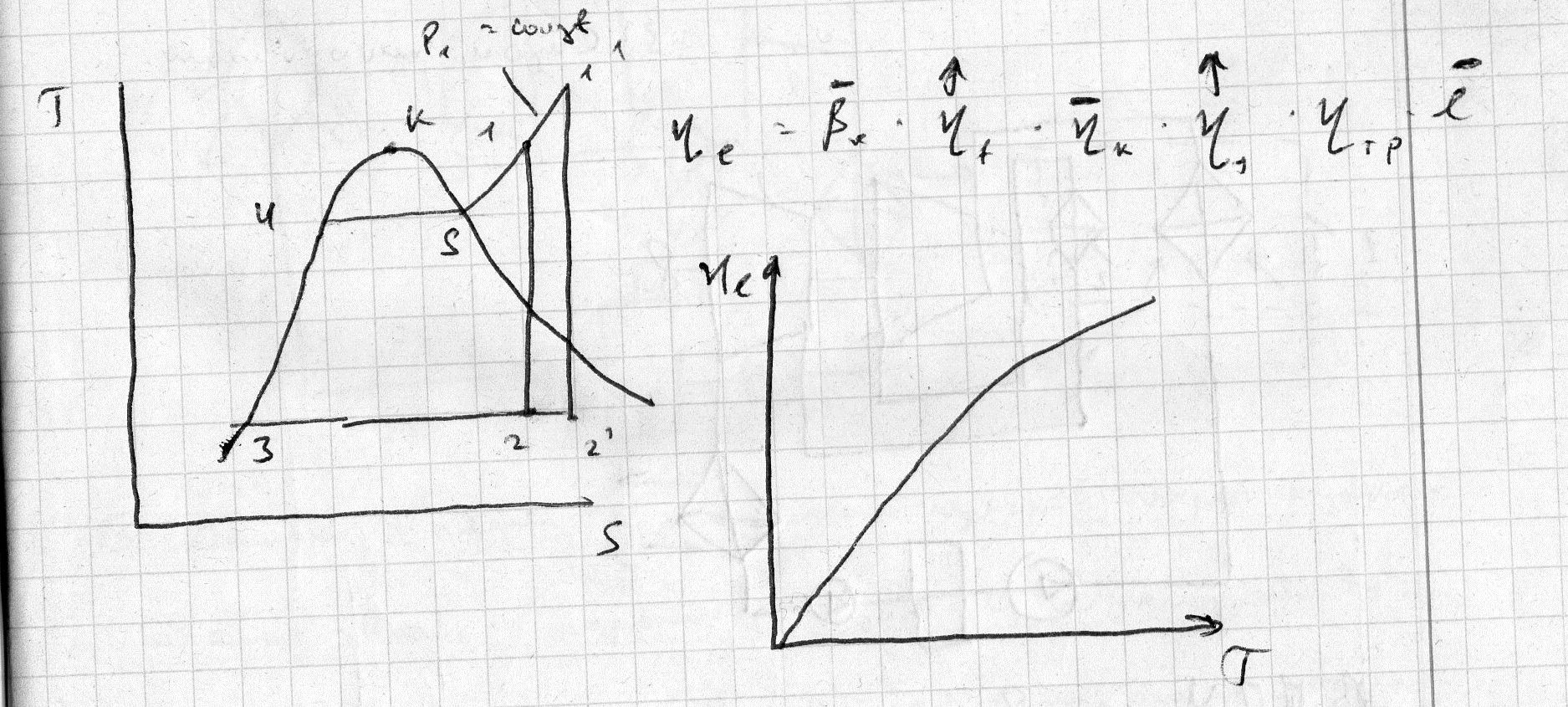

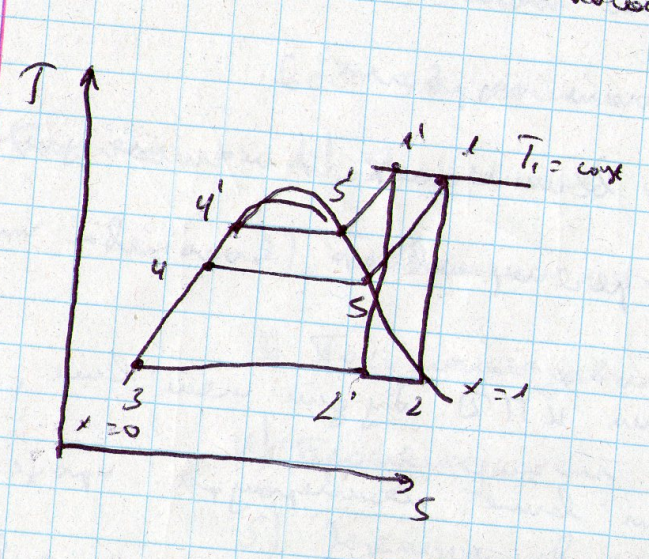

3.Влияние начальной температуры пара на эффективный кпд пту.

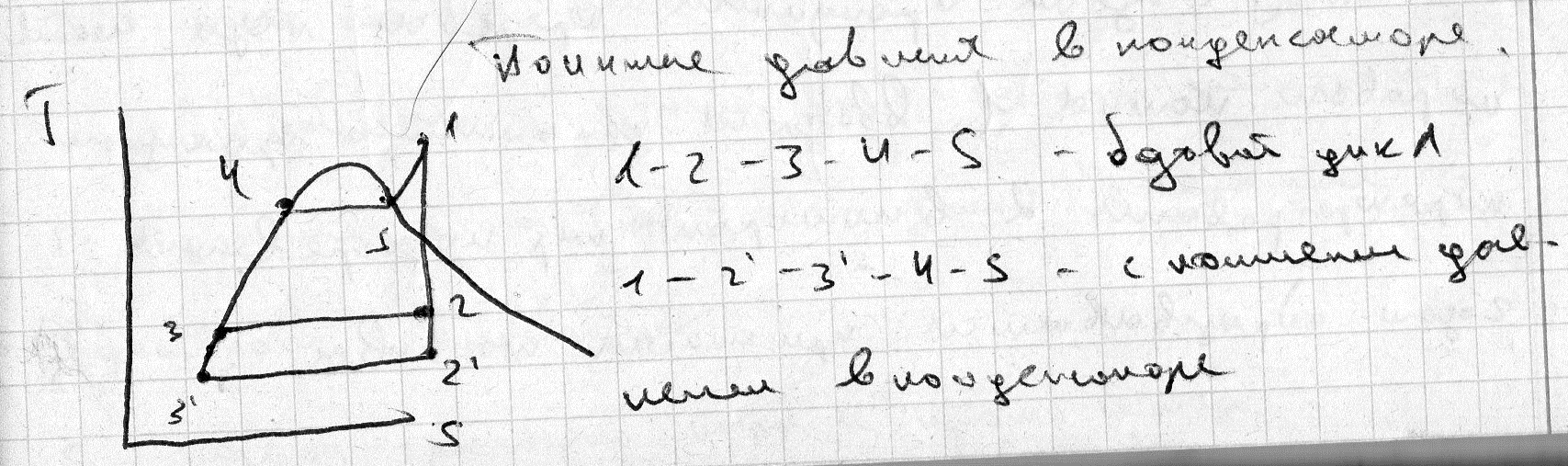

4.Влияние давления в конденсаторе на эффективный кпд пту.
П
ри
проэктировании ПТУ начальные температуры
выбираются по стандартам, т.к они являются
сопряженными. Такой подход обеспечивает
максимальный прирост КПД

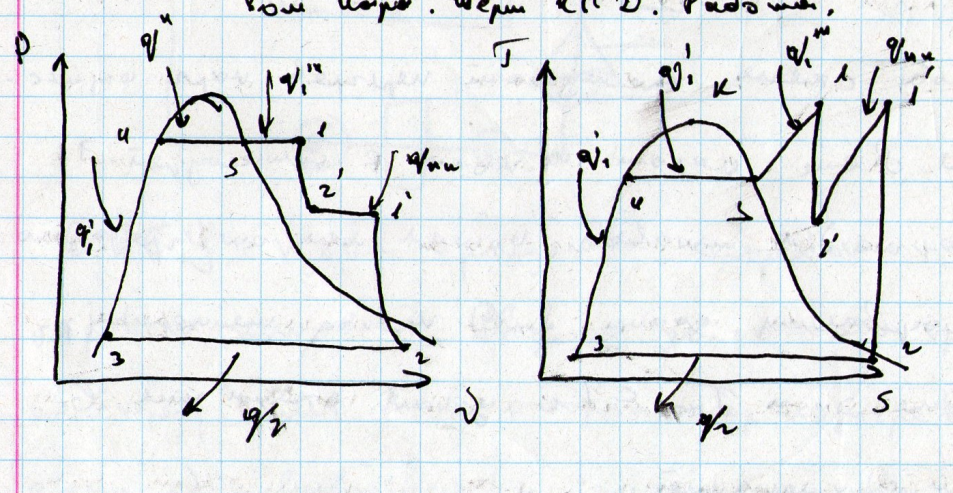

5.Цикл паротурбинной установки с промежуточным перегревом пара, термический кпд, работа цикла.
1
-21
адиабатный процесс расширения пара в
турбине высокого давления
21-11 изобарический процесс промежуточного перегрева пара
11-2 адиабатический прьцесс расширения пара в турбине низкого давления
Ƞt=1
-
; q2
= i2
– i3;
q1
= i1
– i3
+
-
Ƞt
= 1 -
L – полезная работа цикла
L = q1 – q2 = i1 – i2 + i1/ - i2/
С введением промежуточного перегрева пара увеличивается и полезная работа цикла и количество подведенной теплоты. Для анализа влияния перегрева пара на термический КПД необходимо оценить средний температурный уровень подвода теплоты. 2/-1/ находится в области выскоих температур цикла в результате чего повышается среднйи температурный уровень подвода теплоты по циклу и термический КПД
6.Схемы промежуточного перегрева пара, их сравнение.
Используют 3 схемы промежуточного перегрва пара:1.Газовый
2.Паровой
3.Спромышленым теплоносителем.

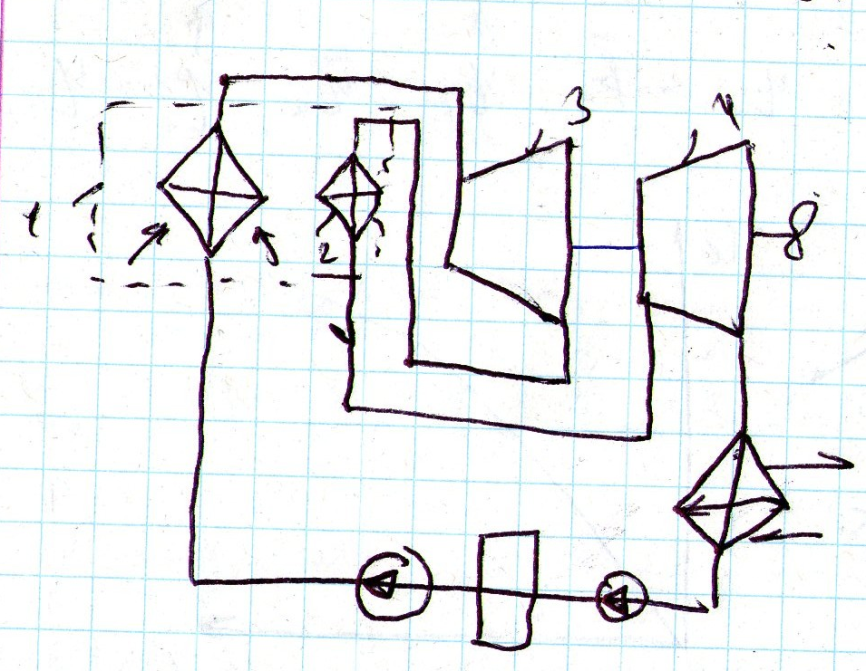

в
ПТУ с газовым
промежуточным перегревом пара в состав
парового котла 1 вводиться дополнительный
промежуточный пароперегреватель 2 в
котором пар подогревается газом
образовывается при сжигании топлива.
В этом случае тьурбоагрегат разбивают
на два блока:1.ТВД-3
2.ТНД-4
После ТВД весь пар возвращается в паровой котле, где повышается его температура при неизменном давлении и перегретый пар возвращается в ТНД.

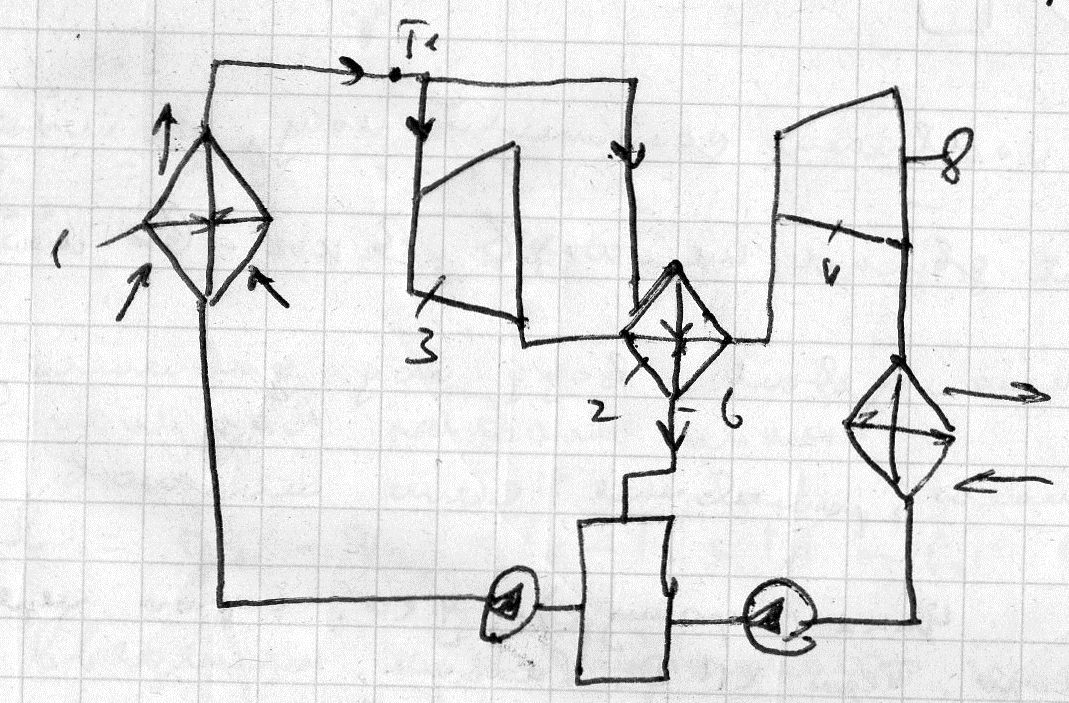

Паровой перегрев
В
данной схеме промежуточный перегрев
пара осуществляется свежим паром из
котла при температуре Т1.
Для того что бы тепловой поток шел от
греющего пара к нагревателю доджен быть
перепадл температур. В результате этого
Тпп<Т1
. данная схема ниже в эффективности с
предыдущей
5-подвод греющего пара к промышленному перегревателю
6-отвод конденсата в теплый ящик

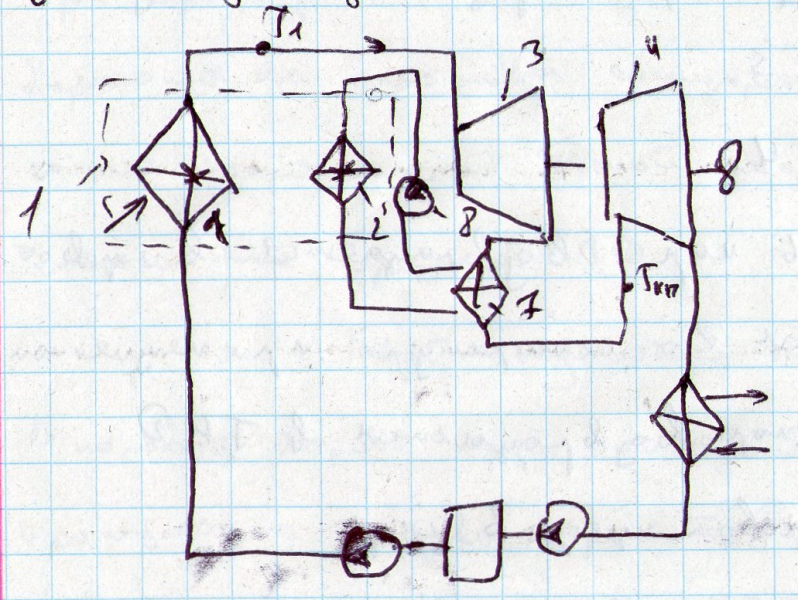

В
этйо схеме появляется дополнительный
контур с теплоносителем, который движется
насосом 8. В кач-ве теплоносителя можно
использовать:воздух под давлением,
лешкосплавные металы, расплавленные
соли металлов
7.Влияние промежуточного перегрева пара на эффективный КПД ПТУ.
Промежуточный перегрев пара применяют при давлении папа больше 130бар с целью повышения степени сухости в конце процесса расширения. Применение промежуточного перегрева пара дает увеличение средней термодинамической температуры подвода теплоты за счет высокотемпературного процесса подвода теплоты в промежуточном пароперегревателе и в конечном итоге увеличение эффективного КПД цикла в среднем на 2-3%.
Эфективный КПД – отношение работы отданной потребителю к количеству теплоты, подведенной к установке. Эффективный КПД учитывает потери с необратимостью теплоты, от механических и электрических процессов, потери теплоты в паропроводах, электрические потери.
β-коэф. Общесудовых затрат
ƞк-КПД парового котла
L-полезная работа
Ƞt-КПД турбины
8.Процессы расширения пара в паровой турбине с промежуточным перегревом (si – диаграмма).
