Акустический расчет помещения

При проектировании новых предприятий, участков, цехов необходимо знать ожидаемые уровни звукового давления, которые будут в расчетных точках на рабочих местах, территории жилой застройки, с тем, чтобы еще на стадии проектирования принять меры ж тому, чтобы уровень шума не превышал допустимого.

Для этого выполняют акустический расчет помещения.

В данном случае выполняем расчеты:

1. Источник шума находится в открытом пространстве (рис. 16а).

2. Источник шума находится в помещении (рис. 16б)

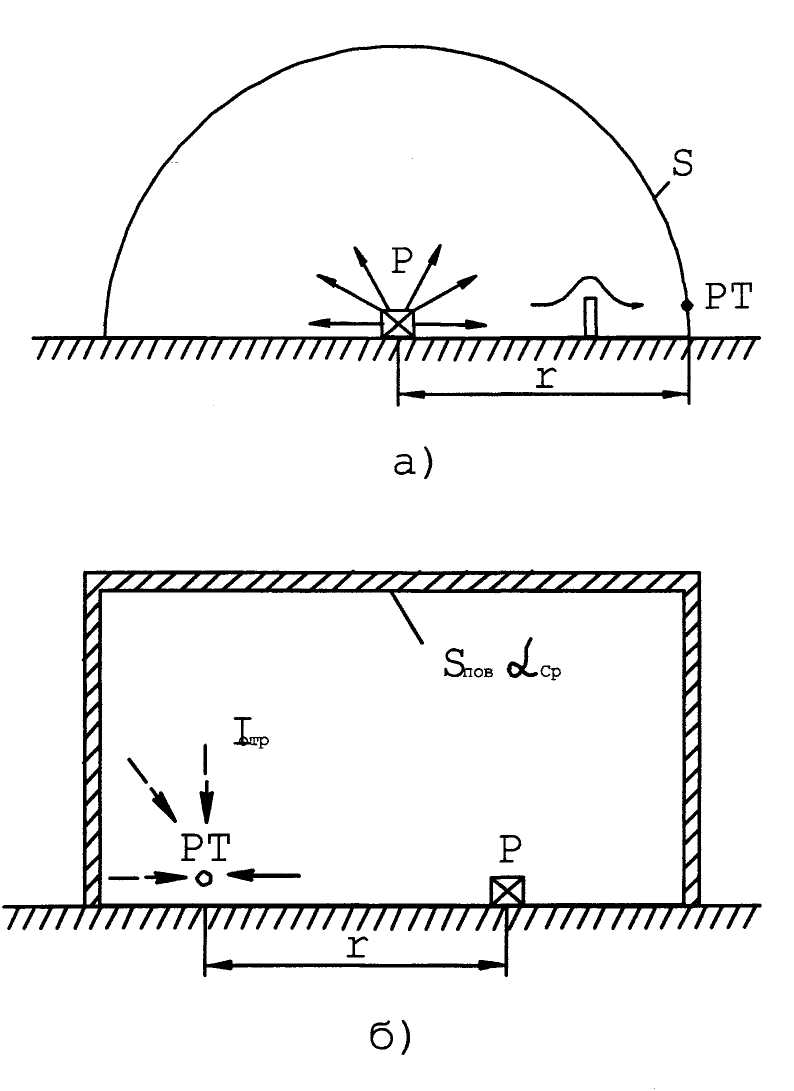

Рис. 1. Схема акустического расчета

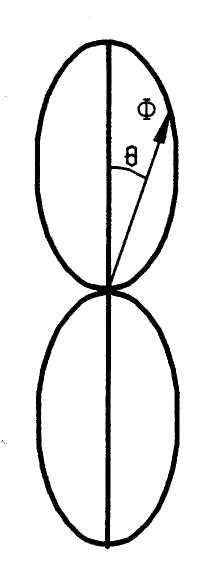

Рис. 2. Фактор направленности диполя

Рис. 16. Схема акустического расчета

Рис. 17. Фактор направленности диполя

1. Источник шума в открытом пространстве. Уровень звуковой мощности в расчетной точке (РТ)

L=L_p+l0lgФ-l0lg S/S₀- ΔL_P (1)

определяется по формуле:

где L_p - уровень звуковой мощности источника шума

L_p=101gP/P₀ (2)

(берется из паспорта машины, справочников или определяется расчетным путем):

Здесь P_o=I_o*S_o=1O^-12Bt - исходная мощность, равная мощности переносимой звуковой волной интенсивности 1<> через единичную площадку S_o=Im²;

Ф - фактор направленности, характеризующий нерав­номерность излучения звука источником по направлениям.

Простейшими факторами направленности обладают монополь (неравноправный источник) и диполь Ф=Cos²θ (диполь-совокупность двух противофазных монополей, рас­стояние между которыми d мало по сравнению с длиной волны).

Для реальных источников с конечными размерами фоктор зависит от рассматриваемой полосы частот. На низ­ких частотах (длина волны больше размеров машины) излу­чение обычно близко к монопольному, а на более высоких частотах возможна неравномерность излучения звука в раз­личных направлениях. При грубой оценке уровня шума, создаваемого источником с неизвестным Ф, источник счи­тают ненаправленным;

S - площадь, принимаемая равной поверхности, на ко­торую распределяется излучаемая энергия, если источник находится на ровной поверхности S=2f г² (r - расстояние между источником звука и точкой наблюдения);

ΔL_P - снижение уровня звуковой мощности шума на пути его распространения, дБ, величина которого при отсутствии препятствия и небольших (до 50м) расстояний равна нулю.

Расчет производят в каждой из восьми октавных полос. Найденные величины уровней сравнивают с допустимыми по нормам L _доп и определяют требуемое снижение шума (дБ):

L_тр = L - L_доп (3)

2. Источник шума находиться в помещении (рис. 1 б). Расчетная формула для определения уровня шума

L = L_p+101g (Ф/S + A/B), (4)

где В - так называемая постоянная помещения, м²:

В = А(1-L_cp);

А - эквивалентная площадь поглощения:

A=L_ср*S_пов

Здесь Lc_P - средний коэффициент звукопоглощения внутренних поверхностей помещения площадью S _пов;

L_cp- коэффициент звукопоглощения:

L_ср=(Iпод-I_отр)/I_под

Здесь I _под и I _отр - интенсивности падающей и отраженной звуковых волн. Коэффициент L _ср зависит от свойств поверхности.

Усредненные значения коэффициентов L _ср для производственных помещений различного назначения с оборудованием приведены в табл.39.

Если источник шума и расчетную точку разделяют какие - либо препятствия, то по формуле (4) нужно добавить со знаком минус величину снижения уровня звуковой мощности. Требуемое снижение шума определяется по формуле (3)

Таблица 39

Средний коэффициент звукопоглощения α_о ограждающих поверхностей помещения

Тип помещения	Коэффициенты звукопоглощения в октавных полосах со среднегеометрическими
				частотами, Гц
	63	125	250	500	1000	2000	4000	8000
1. Машинные залы, генераторные, испыта-
тельные стенды, вентиляционные камеры
	0,07	0,08	0,08	0,08	0,08	0,08	0,09	0,09
2. Цехи предприятий пищевой промышлен-
ности с ограждениями, облицованными мою-
щейся плиткой
	0,10	0,10	0,10	0,11	0,12	0,12	0,12	0,12
3. Механические и металлообрабатываю-
щие цехи; цехи агрегатной сборки в авиацион-
ной и судостроительной промышленности
	0,П	0,11	0,12	0,13	0,14	0,14	0,14	0,14
4. Цехи деревообработки и предприятий
текстильной промышленности, посты управ-
ления, лаборатории, конструкторские бюро,
рабочие помещения управлений

Примечание. Приведенные значения а о относятся к соразмерным помещениям. Для несоразмерных помеще­ний из п. 2-4 эти а ₀ нужно увеличить: в 1,4 раза - для плоских помещений; в 1,2 раза - для длинных, чтобы учесть возрастание доли пола с оборудованием в суммарной площади ограждений.
