Содержание

с.

1. Задание на курсовой проект 2

2. Выбор электродвигателя и кинематический расчет 3 3. Расчет зубчатых колес редуктора 6

4. Предварительный расчет валов редуктора 11

5. Конструктивные размеры шестерни и колеса 13

6. Конструктивные размеры корпуса редуктора 14 7. Расчет цепной передачи 15

8. Первый этап компоновки редуктора 18

9. Проверка долговечности подшипника 21

10. Второй этап компоновки редуктора 25

11. Проверка прочности шпоночных соединений 27 12. Уточненный расчет валов 28

13. Вычерчивание редуктора 34

14. Посадки зубчатого колеса, звездочки и подшипника 35

15. Выбор сорта масла 36

16. Сборка редуктора 37

17. Используемая литература 39

1. Задание на курсовой проект

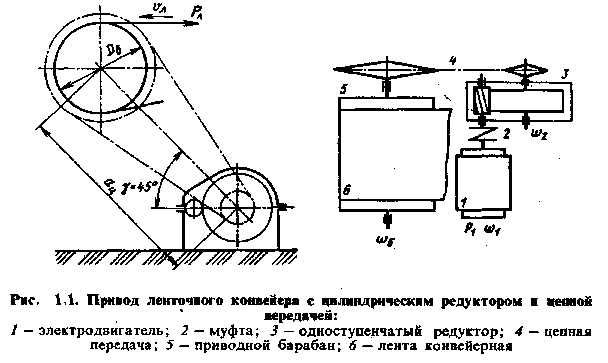

Спроектировать одноступенчатый горизонтальный цилиндрический косозубый редуктор для привода ленточного конвейера (рис. 1.1).

Полезное усилие, передаваемое лентой конвейера , Р_л=9,0 кН; скорость ленты ʋ_л=1,4 м/с; диаметр приводного барабана D_б=420мм. Редуктор не реверсивный, предназначен для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.
