Лампа Demetron Shade Light (Kerr Corporation)
Лампа Demetron Shade Light (Kerr Corporation) (рис.2), использование которой делает процедуру определения цвета зубов более надежной и предсказуемой. Лампа создает стабильное освещение, максимально приближенное по своим характеристикам к естественному дневному свету и позволяет воссоздавать его вне зависимости от наличия или отсутствия других внешних источников (рис.3) . Demetron Shade Light компактна и проста в использовании. Сразу после включения лампе необходимы 30 секунд для обеспечения стабильного спектра света; далее она располагается на расстоянии 5 — 7 см от зубного ряда пациента. Определение цвета или оценка результатов реставрации производится через окошко в Demetron Shade Light (рис.4). При выборе цвета следует проводить сравнение образцов расцветки с зубами или реставрациями не более нескольких секунд, после чего желательно перевести взгляд на светло-серую, светло-зеленую или светло-голубую поверхность — эти цвета помогают восстановить чувствительность зрительных рецепторов. В случае с затруднениями при определении цвета можно попробовать произвести его по клыкам – как правило, для них характерна большая насыщенность и меньшая яркость при сохранении общего тона, что позволяет более уверенно выбрать оттенок.
Очевидно, что качество освещения играет немаловажную роль в оценке цвета и, в конечном итоге, в значительной степени определяет финальный результат всей работы. Demetron Shade Light позволяет избежать многих ошибок, связанных с таким деликатным явлением как цвет.
Абакаров С.И., Абакарова Д.С. считают целесообразным применение информационно-топографический карты, на которой в горизонтальной и вертикальной плоскостях будут отмечены и переданы в зуботехническую лабораторию характерные индивидуальные особенности зубной поверхности. Эффективным будет сопровождение информационно-топографической карты макрофотографиями и слайдами, полученных с помощью интраоральной камеры. При условии сохранности коронок опорных зубов изготовление диагностической модели из высокопрочного гипса до их препарирования позволит зубному технику перенести на керамическую конструкцию размеры и рельефные особенности соответствующих зубов.
Прибор Shade Vision фирмы amman girrbach
Прибор Shade Vision фирмы AMMAN GIRRBACH можно с равным успехом использовать для определения цвета и формы зубов, а также в качестве цифровой видеокамеры. С его помощью для каждого клинического случая можно изготовить, обработать и распечатать цветную фотографию отдельного зуба, ситуационный снимок, цветовую карту, а также карту оттенков, яркости и насыщенности цвета. Карты яркости и насыщенности помогают зубному технику удалять часть слоя дентина и наносить эмалевые массы. Этот ручной и беспроводной измерительный прибор анализирует цвет всей поверхности зуба ( не отдельных точек) вместе с соседними зубами и переводит результаты измерений в цвета любой из 9 различных систем керамических материалов. Согласно данным производителя с его помощью можно без каких-либо проблем определять цвет фронтальных зубов - в плоть до 5-го зуба включительно. Все данные пересылаются на базовую станцию. Благодаря этому можно провести виртуальную примерку работы и сравнить ее цвет с цветом реставрируемых и соседних зубов и таким образом полностью исключить влияние субъективных факторов.
Спектрометр Shadepilot фирмы DeguDent

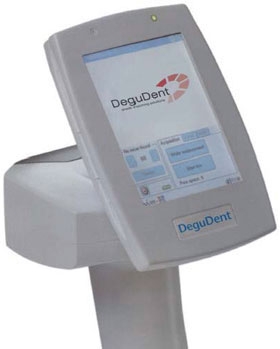

Рис.5 Спектрометр Shadepilot
Спектрометр Shadepilot фирмы DeguDent (рис.5) представляет возможность существенно повысить точность определения цвета, объективность получаемой информации и исключить влияние субъективных факторов на результаты работы. Помнению специалистов фирмы DeguDent , в будущем определение цвета станет исключительно цифровым. Shadepilot сочетает в себе различные цифровые возможности: изготовление снимков хорошего качества и их цифровая обработка, большое разнообразие дополнительных опций, простота применения .С его помощью можно оценивать все основные параметры цвета: оттенки, яркость, насыщенность и прозрачность. Позволяет точно анализировать спектральный состав цвета. Результаты анализа не зависят от типа осветительных приборов, установленных в помещении, и других условий освещения.

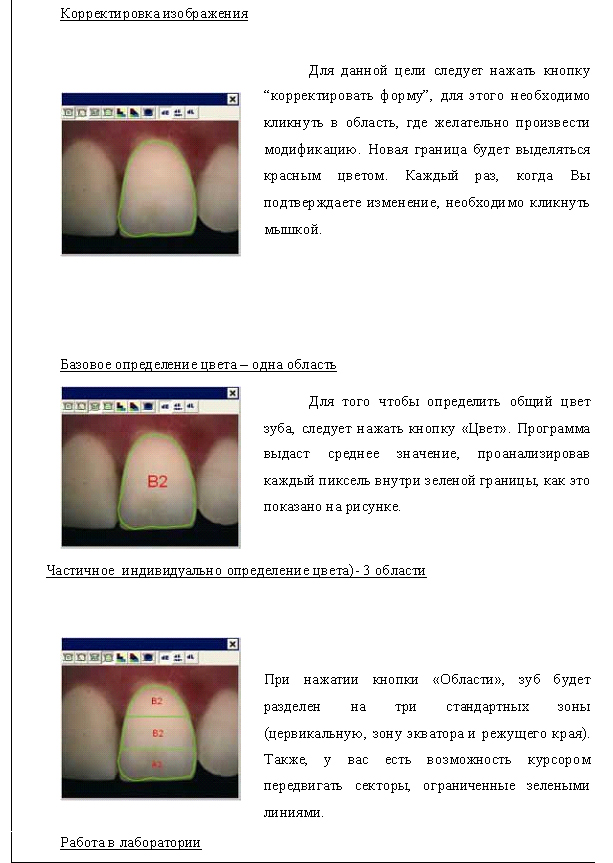

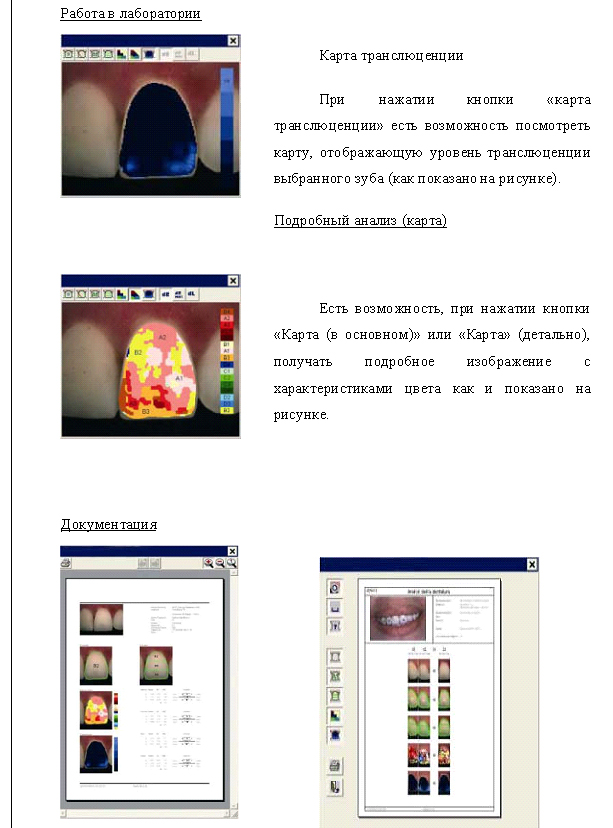

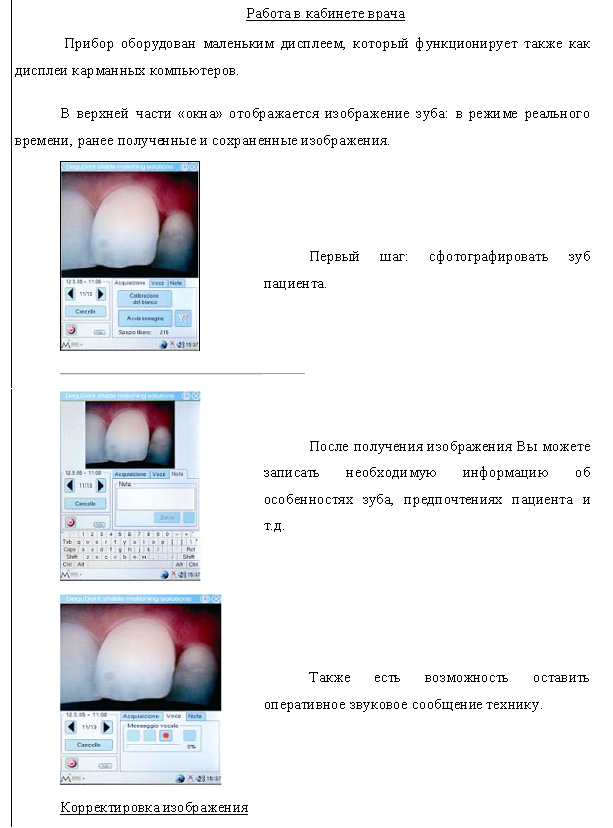

Таблица 1. Схема работы спектрометра Shadepilot
Прибор ShadeScan фирмы CYNOVAD
Прибор ShadeScan фирмы CYNOVAD (рис.6) позволяет получить полный комплекс информации о цвете зуба. Принцип действия основан на цветовом анализе цифровых фотографий. Прибор позволяет оценить все важнейшие параметры цвета зуба: оттенки (в соответствии с различными палитрами), интенсивность, яркость, и прозрачность, а также его форму. В основу методики измерения положен принцип искусственного зрения, который согласно данным производителя максимально приближен к механизму цветового восприятия человека. Благодаря интегрированному источнику света, результаты измерений не зависят от внешних условий освещения, что значительно повышает их объективность. В принципе, использование этого прибора позволяет осуществлять правильный выбор цвета без прямого контакта пациента и зубного техника. Кроме того, возможность хранения данных на флеш-карте значительно облегчает обмен информацией между клиникой и зуботехнической лабораторией.
Рис.6 Прибор ShadeScan
Прибор Digital Shade Guide DSG 4 Plus фирмы Rieth/KOOS
Прибор Digital Shade Guide DSG 4 Plus фирмы Rieth/KOOS (рис.7) снабжен гибким измерительным зондом, который значительно облегчает его использование. Определенные параметры цвета по шкале Original-LAB немедленно передаются на ПК или ноутбук. Обработка результатов также осуществляется на компьютере с помощью специального пакета программyого обеспечения Grafik Plus-Interface. Эта программа идентифицирует не только чистые цвета, но и смешанные цвета
Рис.7 Прибор Digital Shade Guide DSG 4 Plus
Прибор ShadeEye NCCфирмы Shofu
Прибор ShadeEye NCCфирмы Shofu Dental (рис.8) определяет точный состав цвета и адаптирует полученные результаты к палитрам 5 стандартных цветовых систем. Встроенная память рассчитана на хранение до 100 протоколов измерений , благодаря чему этот прибор можно использовать в качестве мобильного измерительного центра. С помощью инфракрасного порта полученные результаты легко передаются на ПК, с которого их можно сохранить на любой носитель информации и переслать по электронной почте. Программное обеспечение дополняет и расширяет собственные возможности измерительного прибора. С его помощью можно создать объемную цветовую картину естественного зуба, состоящую из 256 оттенков.
Рис.8 Прибор ShadeEye NCC
Прибор Vita Easyshade
Прибор Vita Easyshade (рис.9) представляет собой спектрофотометр для внутриорального применения и определения цвета по шкале Vita3D-Master. Поэтому его лучше использовать для подбора цвета реставраций, изготавливаемых из широкого ассортимента керамических материалов фирмы Vita. Эта переносная система состоит из базовой станции и ручной насадки с оптоволоконным соединительным кабелем длиной 2 м. В насадку встроен специальный оптоволоконный зонд для освещения и регистрации цвета зубов, несколько спектрометров и один микропроцессор для связи с электронным блоком. Передача данных между насадкой и электронным блоком осуществляется через USB – разъем
Рис.9 Прибор Vita Easyshade
Следует отметить, что электронное определение цвета не является панацеей, поскольку- и это самое главное – его результаты не регламентируются никакими действующими стоматологическими стандартами. Тем не менее, выше были изложены различные системы для определения цвета, и как стало ясно, многие из них могут значительно больше, чем определять цвет зубов.
