1.8 Блок моделі динамічного об'єкта State-Space
Призначення: Блок створює динамічний об'єкт, що описується рівняннями у просторі станів:
,
де
х - вектор стану,
u - вектор вхідних впливів,
у - вектор вихідних сигналів,
A, B, C, D - матриці: системи, входу, виходу і обходу, відповідно.
Розмірність матриць показана на рис. 12 (n - кількість змінних стану, m - число вхідних сигналів, r - число вихідних сигналів).
Рисунок 12-Розмірність матриць блоку State-Space
Параметри:
• А-Матриця системи.
• B - Матриця входу.
• C - Матриця виходу
• D - Матриця обходу
• Initial condition - Вектор початкових умов.
• Absolute tolerance - Абсолютна похибка.

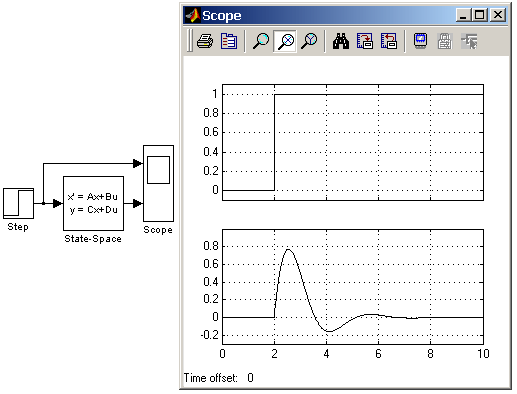

На рис.13 показаний приклад моделювання динамічного об'єкта з допомогою блоку State-Space. Матриці блоку мають таке значення:
Рисунок 13- Приклад використання блоку State-Space
Порядок виконання роботи
1. Здійснити моделювання структури, представленої на рисунку 14.

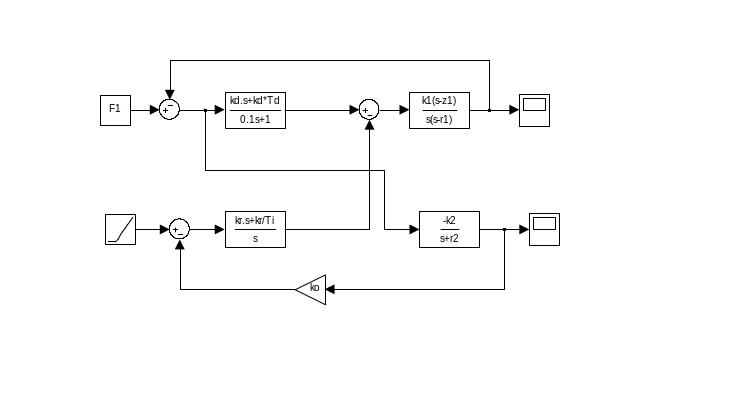

Рисунок 14 - Структурна схема імітаційної моделі 1
Вихідні дані, відповідно до варіанта, наведені в таблиці 1.
Таблиця 1
Параметри моделі до завдання 1
