5.9.4 Расчет нижнего опорного узла

Расчет нижнего опорного узла заключается в выборе марки бетона для фундамента, определении ширины нижнего опорного кольца из условия, чтобы напряжения сжатия, передаваемые от него на фундамент, были меньше допускаемых, и проверке на прочность и устойчивость всех элементов опорного узла (верхнего и нижнего опорных колец, ребер, опорной обечайки в месте соединения с верхним опорным элементом) при заданных их размерах. Так как в ОСТе на стандартные опоры заданы все размеры нижнего опорного узла, кроме b₁, в данной работе рассмотрены вопросы выбора марки бетона для фундамента и определения b₁.

Ширина нижнего опорного кольца b₁=0,5·(D₁-D₂) устанавливается конструктивно и должна удовлетворять условию

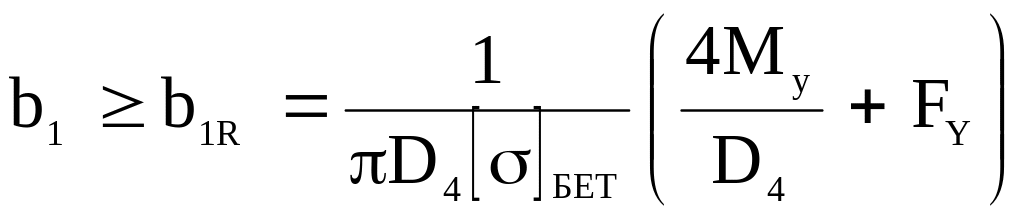

(5.9.14)

где b_1R – расчетная величина нижнего опорного кольца, мм;

D ₁, D₂ – соответственно наружный и внутренний диаметр нижнего опорного кольца, мм. Определяются по таблице 5.9.2.

D₄, D_б – диаметр окружности анкерных болтов, принимаемый в соответствии с табл. 5.9.2., мм;

[ ]_бет – допускаемое напряжение бетона на сжатие, выбирается из таблицы 5.9.6.

Таблица 5.9.6 – Допускаемые напряжения бетона на сжатие, МПа

Вид опорной поверхности	[ ] МН/м2
Бетон марка 300 200 100	8

Если условие (5.9.14) не выполняется, необходимо изменить марку бетона, либо увеличить b₁.

Выступающая ширина b₂ нижнего опорного кольца определяется из условия

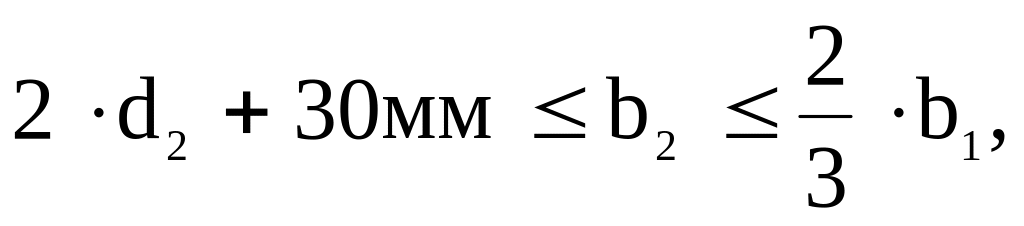

(5.9.15)

где d₂ = d_Б – внутренний диаметр резьбы анкерного болта, мм, принимается в соответствии с таблицами 5.9.3 и 5.9.4.

5.9.5 Расчет анкерных болтов

Расчет прочности анкерных болтов производится для рабочих условий и условий монтажа для сечения У-У.

При расчете анкерных болтов определяют, работают ли они под нагрузкой (воспринимают растягивающие напряжения) или служат для фиксации аппарата. Об этом судят по величине

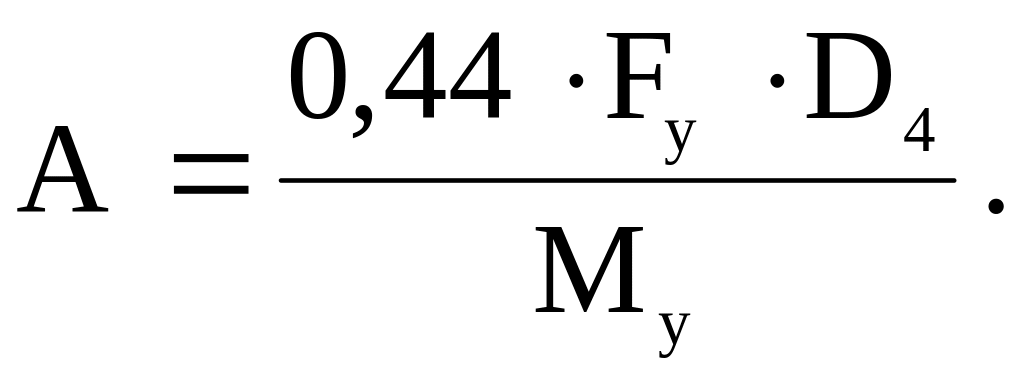

(5.9.16)

Если А<1, то положительные напряжения (σ_м) от изгибающего момента М_у в сечении У-У больше, чем отрицательные напряжения (σ_f) от осевой сжимающей силы F_у, т.е. суммарные напряжения с наветренной стороны аппарата положительны >0, болты воспринимают нагрузку и их необходимо рассчитать на прочность по формуле

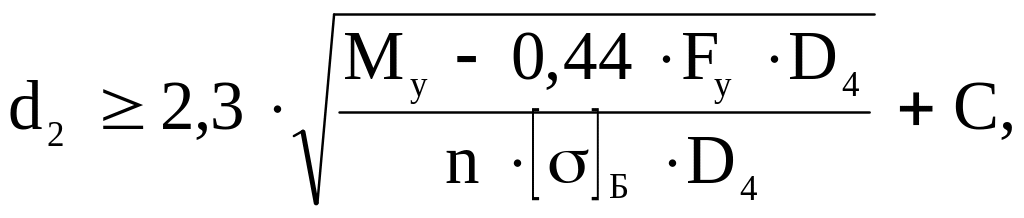

(5.9.17)

где n=z_б – число болтов, определяется по табл. 5.9.3. и 5.9.4;

[ ]_Б - допускаемые напряжения в анкерных болтах, принимаемое по таблице 5.9.7 в зависимости от t₀ для соответствующих условий работы, МПа.

Если условие (5.9.17) не выполняется, изменяют материал болтов или увеличивают их число.

При A>1 проверка прочности анкерных болтов не производится и их число и диаметр определяются по таблицам 5.9.3 и 5.9.4 или по рекомендациам:

число болтов должно быть:

не менее 4 при М24 – для колонн диаметром D₁<1400 мм;

не менее 6 при М30 - для колонн диаметром 1400 мм<D₁ 2200 мм;

при D₁>2200 мм болты диаметром М36 мм устанавливаются с шагом 1200 мм, но во всех случаях число болтов должно быть не более 12.

Таблица 5.9.7 – Допускаемые напряжения для болтов (шпилек) из стали различных марок в зависимости от температуры, ОСТ 26-373-78

tR, 0C	Допускаемые напряжения [ ], МПа, для сталей марок
	35; ВСт5	12Х18Н10Т 10Х17Н13М2Т	45Х14Н13В2Н	35Х; 40Х; 38ХА 37Х12Н8Г8МФБ	25Х2МФА 25Х1МФ	25Х2М1Ф	18Х12ВМБФР	20ХНФБР
1	2	3	4	5	6	7	8	9
