5.9 Расчет опорной обечайки Расчет опорной обечайки заключается в выборе стандартной опоры и проверке:

а) прочности сварного шва, соединяющего корпус колонны с опорной обечайкой в сечении Z-Z;

б) устойчивости опорной обечайки в зоне отверстия (сечение Х-Х).

Расчет проводится для рабочих условий (υ=1) и условий гидроиспытания (υ=2).

5.9.1 Выбор опоры

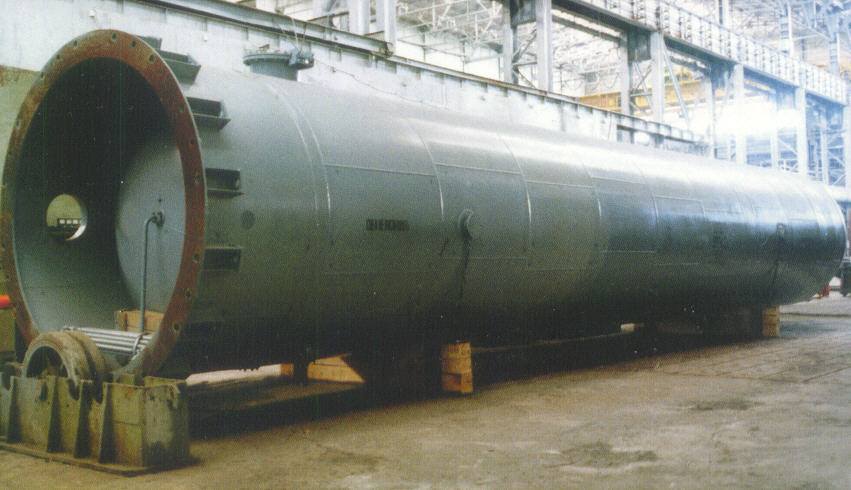

К олонные аппараты с соотношением высоты к диаметру H/D>5, размещаемые на открытой площадке, устанавливают на так называемых «юбочных» (цилиндрических и конических) опорах. Высота цилиндрических опор h₃ должна быть не менее 600 мм и выбирается по условиям эксплуатации аппарата.

Рисунок 5.9.1 – Не определяет конструкцию

и приведен только для указания расчетных размеров

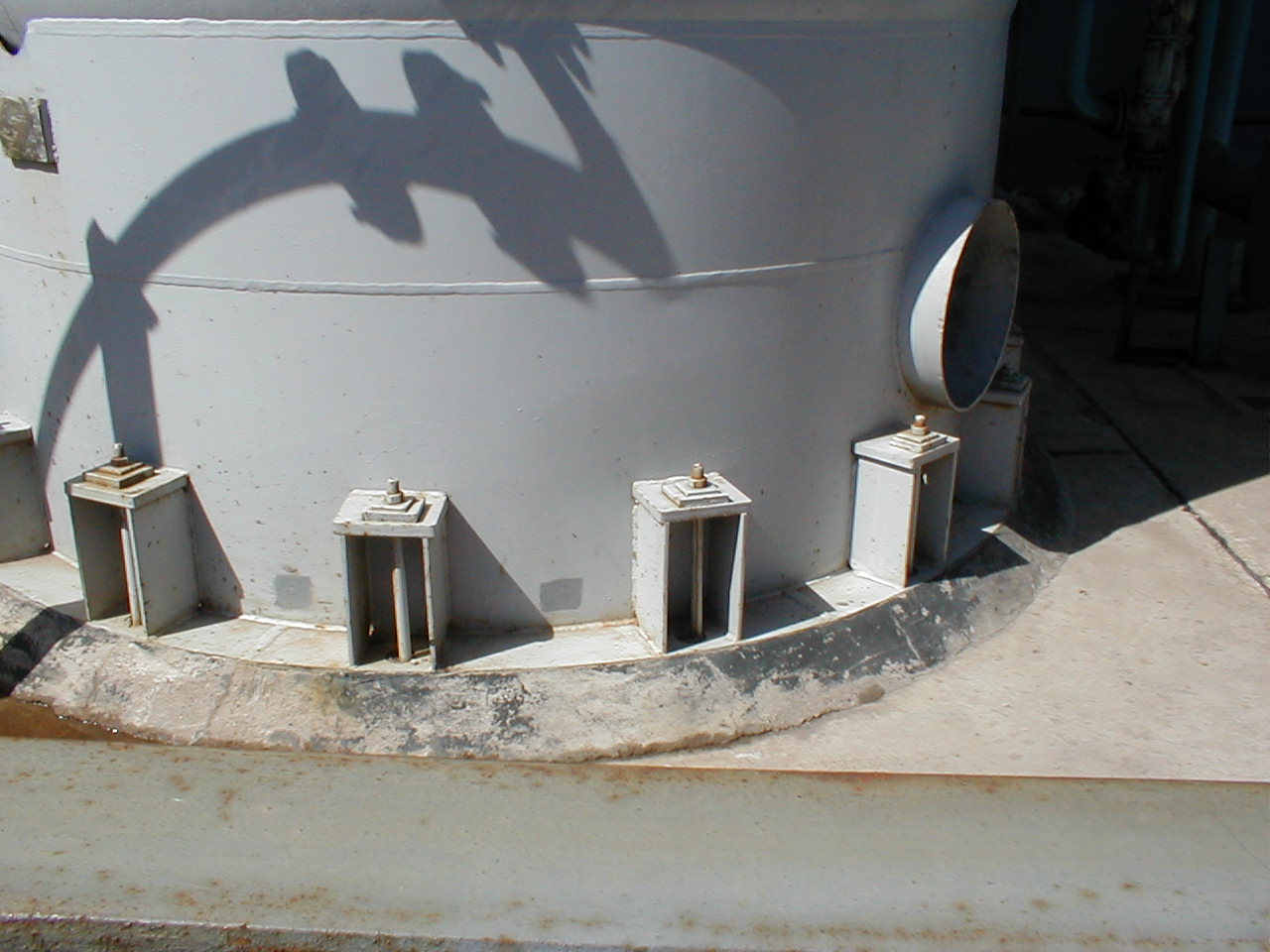

Опора юбочная с опорными столиками под болты

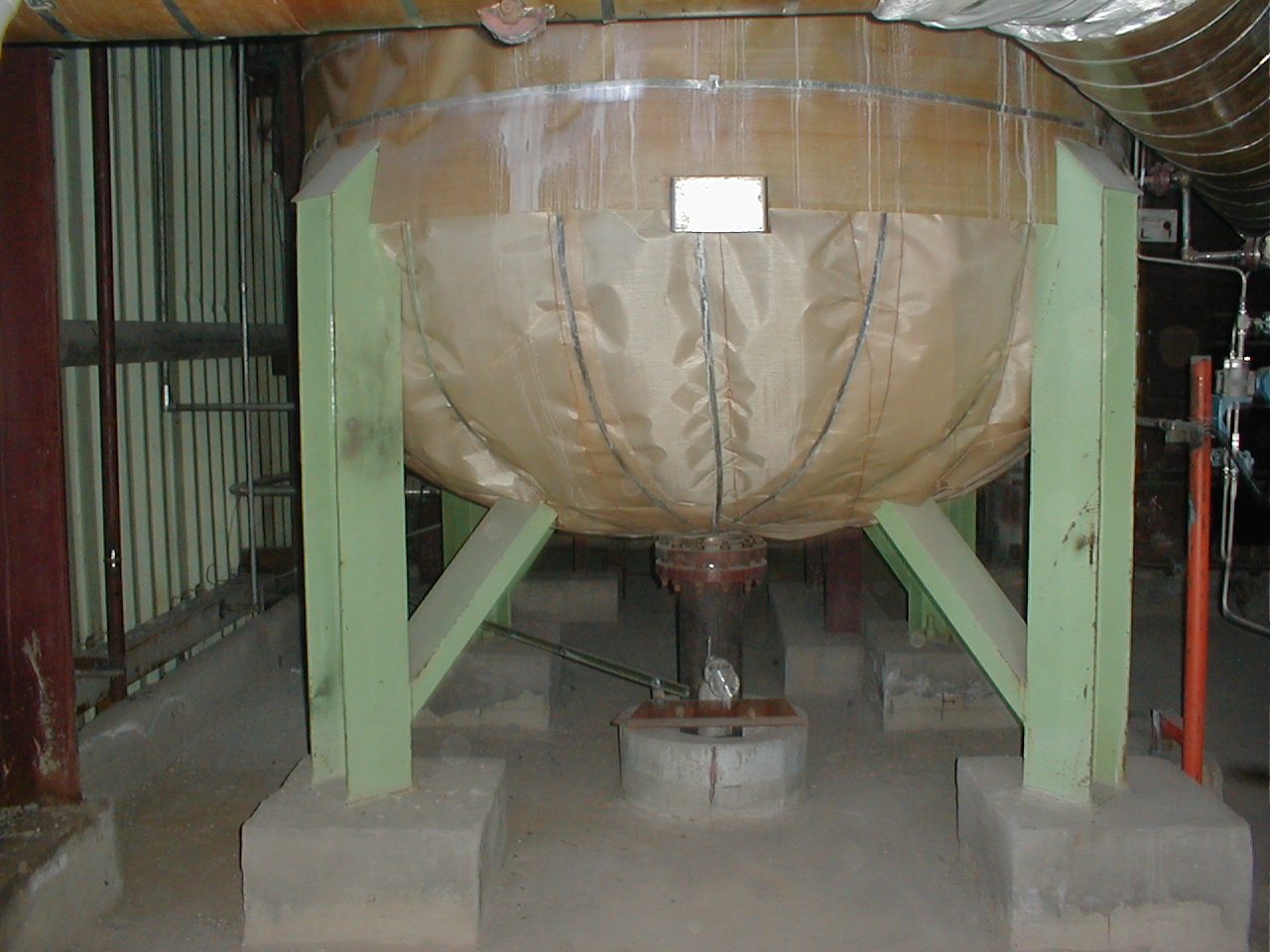

Аппарат на опорных стойках

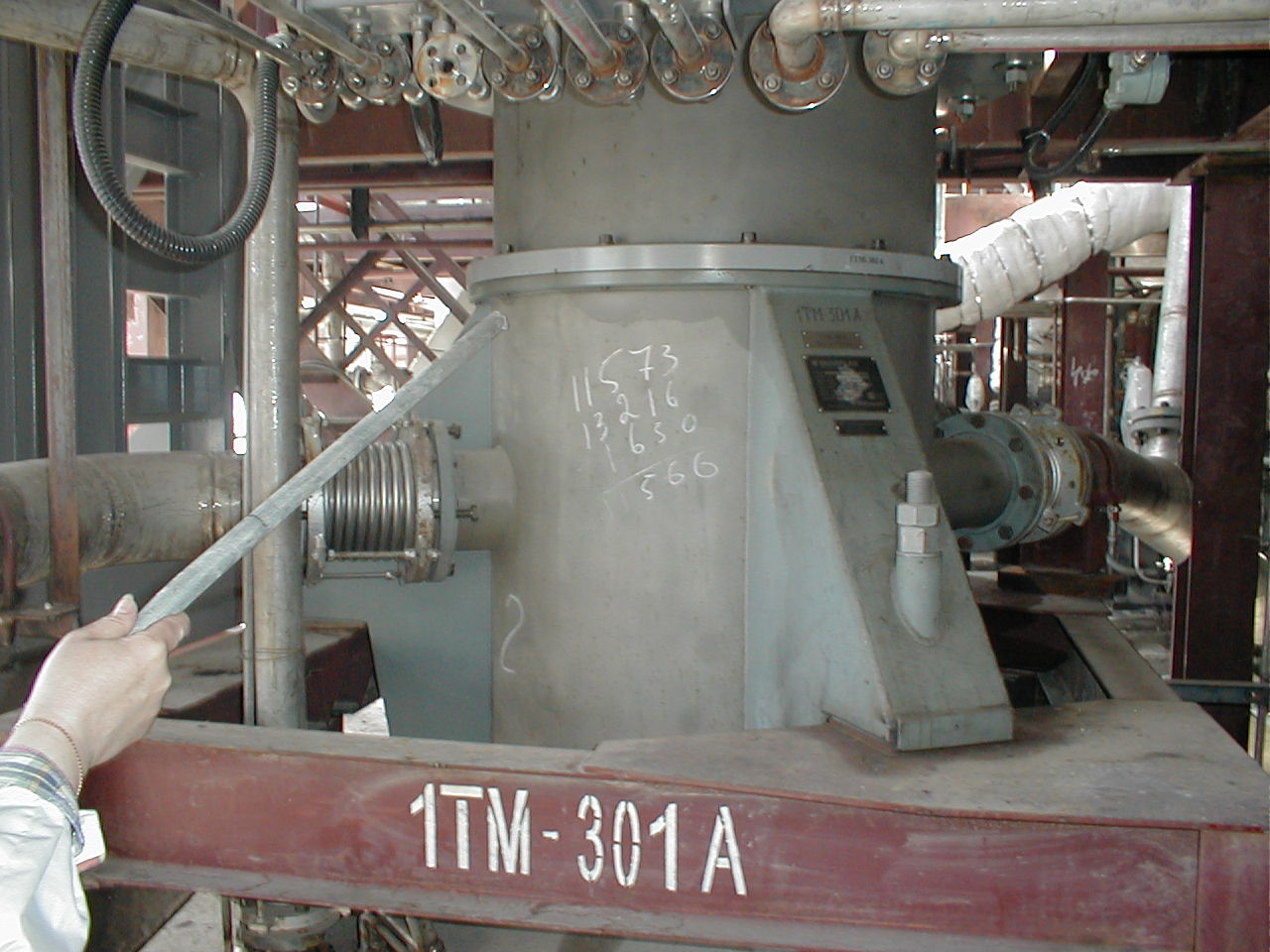

Корпус колонного аппарата из царг с опорными лапами и линзовым компенсатором на трубопроводе

Опорная обечайка с лазом.

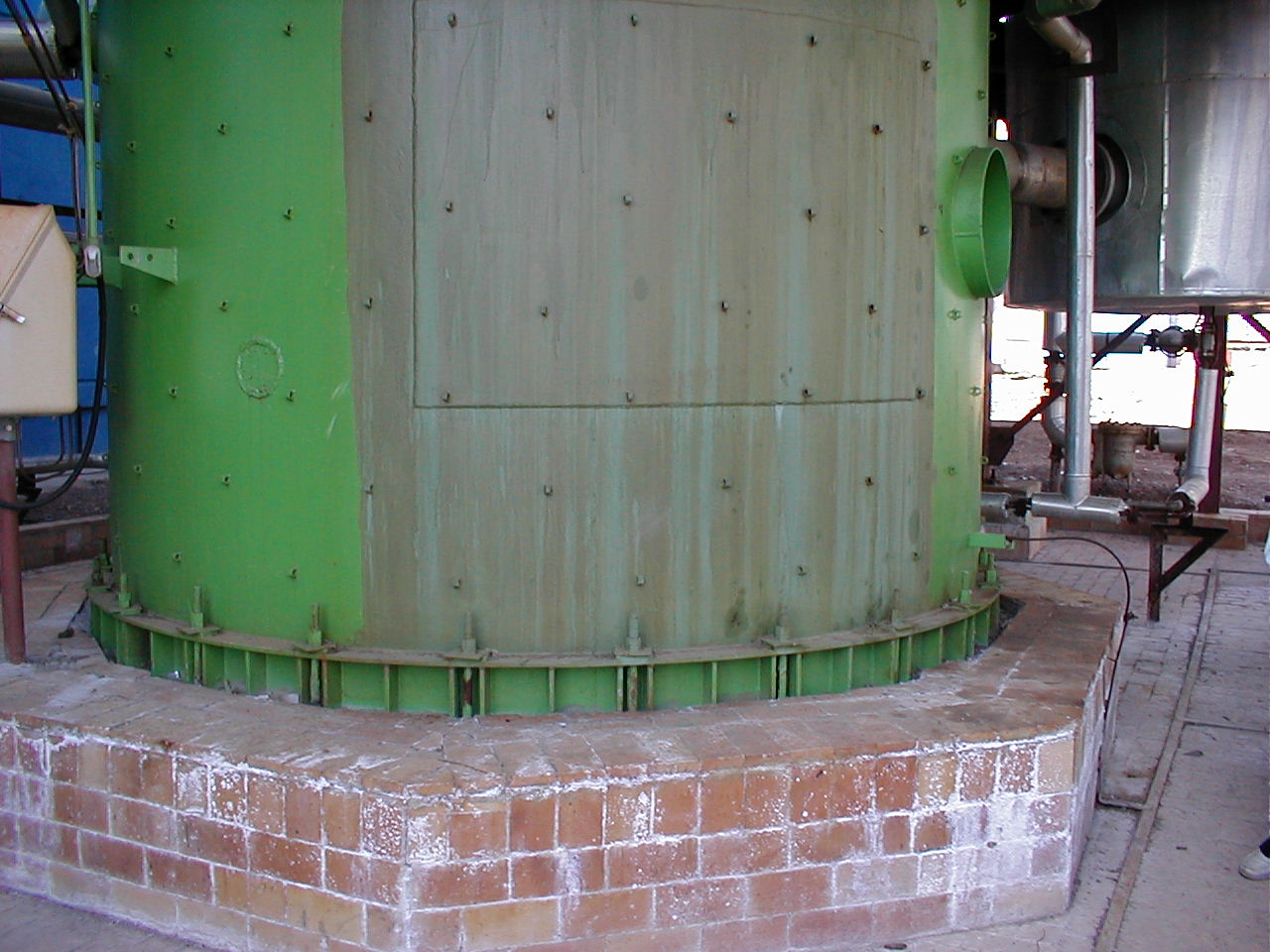

Нижний опорный узел с кольцевым опорным поясом

Юбочная опора с наружными стойками под болты

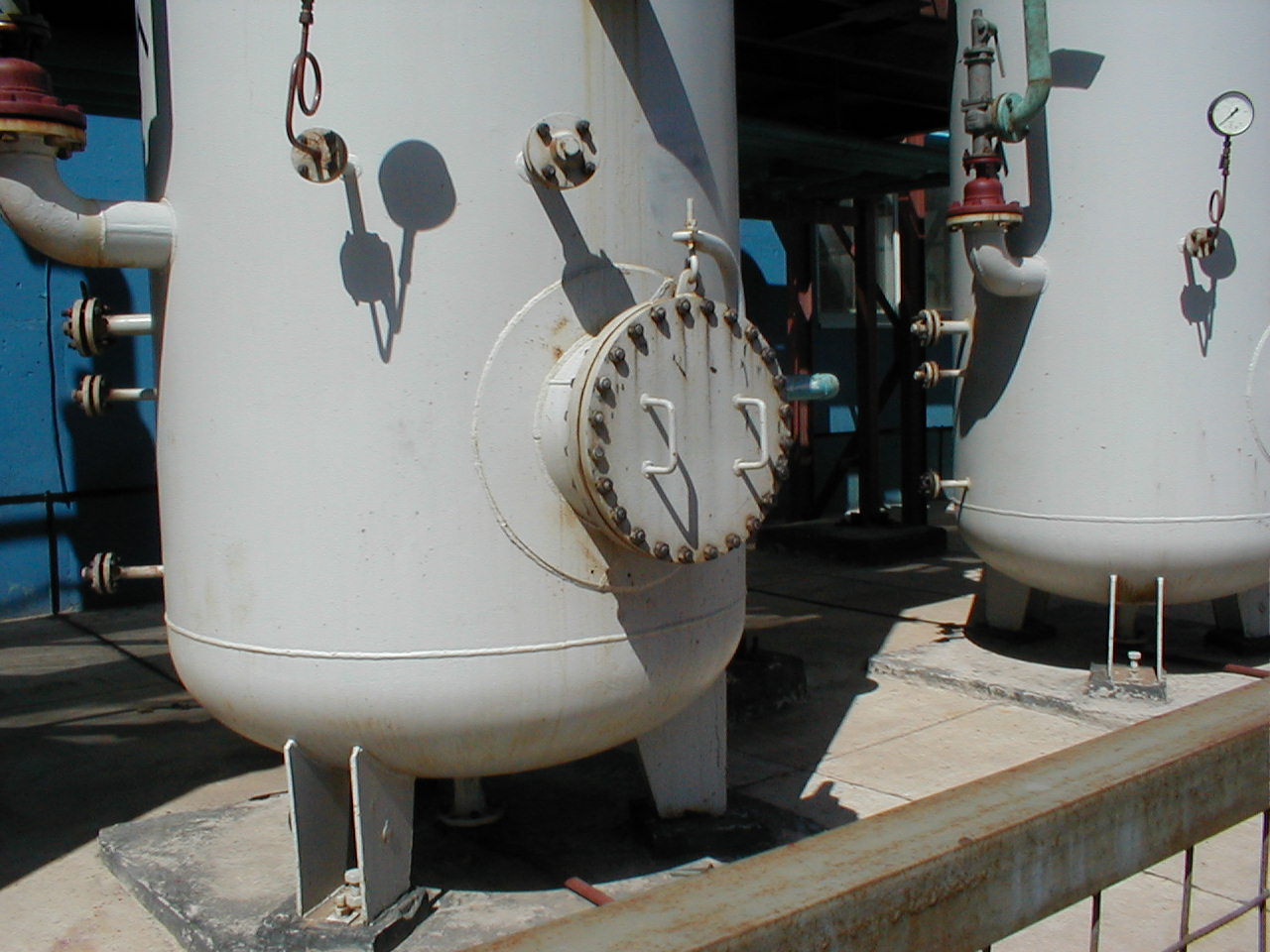

Колонный аппарат на стойках

Материал деталей опор выбирается в соответствии с техническими требованиями ОСТ 26-291-79 по t₀₁. При этом предел текучести материала должен быть не менее 210 МПа при температуре 20⁰С. В опорной обечайке должны быть предусмотрены не менее двух отверстий диаметром не более 100 мм (расположенных в верхней части) для вентиляции внутренней полости и один лаз (диаметром 560 мм при D₃>800 мм и диаметром 80 мм при D₃ 800 мм), предназначенный для доступа людей в аппарат. Для укрепления стенки обечайки к лазам обычно приваривают короткие патрубки толщиной стенки S₆, средним диаметром d₁ и длиной b₃(смотри рисунок 5.9.1).

В соответствии с ОСТ 26-467-78 разработано пять типов стандартных опор, пределы применения которых зависят от внутреннего диаметра колонны D_B и минимальной приведенной нагрузки Q_min_.

5.9.1.1 Определение минимальной и максимальной приведенных нагрузок для выбора стандартных опор

Минимальные значения Q_min и максимальные Q_max приведенные нагрузки определяются соответственно по формулам

(5.9.1)

(5.9.2)

где М₁, М₂, М₃=0,8М_υ4 – расчетные изгибающие моменты в нижнем сечении опорной обечайки (Y-Y) соответственно при , , , Н·мм;

F₁=G₁; F₂=G₂; F₃=G₃ – осевые сжимающие силы, действующие в сечении Y-Y соответственно при , , , Н.

Значения M_i и G_i подставляемые в формулы (5.9.1) и (5.9.2), принимаются в соответствии с таблицами 5.8 и 5.10.

По Q_min и D_B выбирается тип опоры по таблице 5.9.1, а по Q_min, Q_max и D_B– основные размеры цилиндрических (таблицы 5.9.2 и 5.9.3) и конических (таблицы 5.9.2 и 5.9.3) опор.

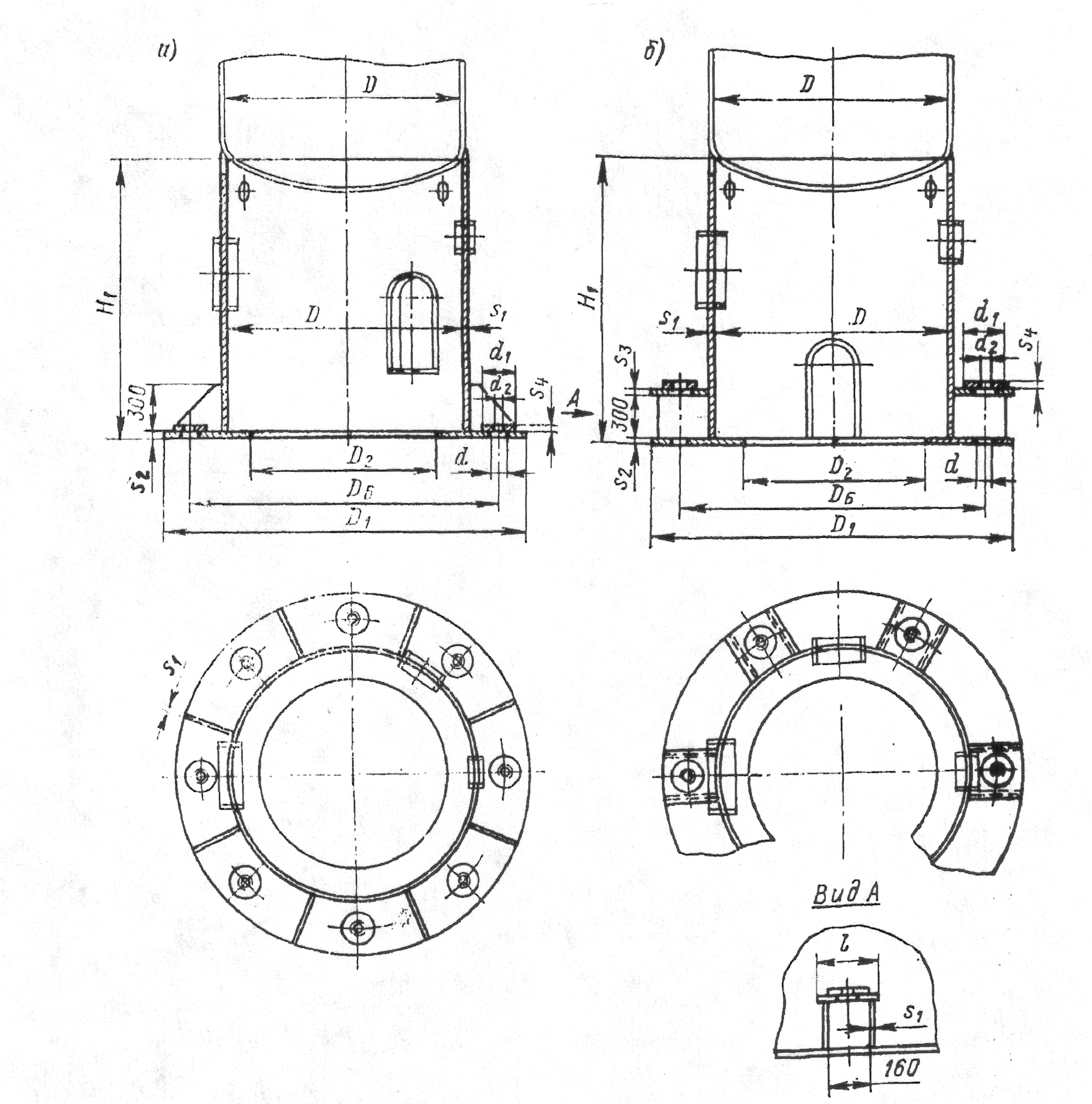

Рисунок 5.9.2. – Конструкции стандартных цилиндрических опор

д ля стальных сварных аппаратов: а - тип 1 (с местными косынками);
