5.6.2 Определение изгибающих моментов .
Величина изгибающего момента от ветровой нагрузки рассчитывается для следующих трех сечений аппарата:
Сечение Y-Y – на уровне крепления аппарата к фундаменту;
Сечение Х-Х – сечение в опоре на уровне которого имеется технологическое отверстие;
Сечение Z-Z – уровень сварного шва.

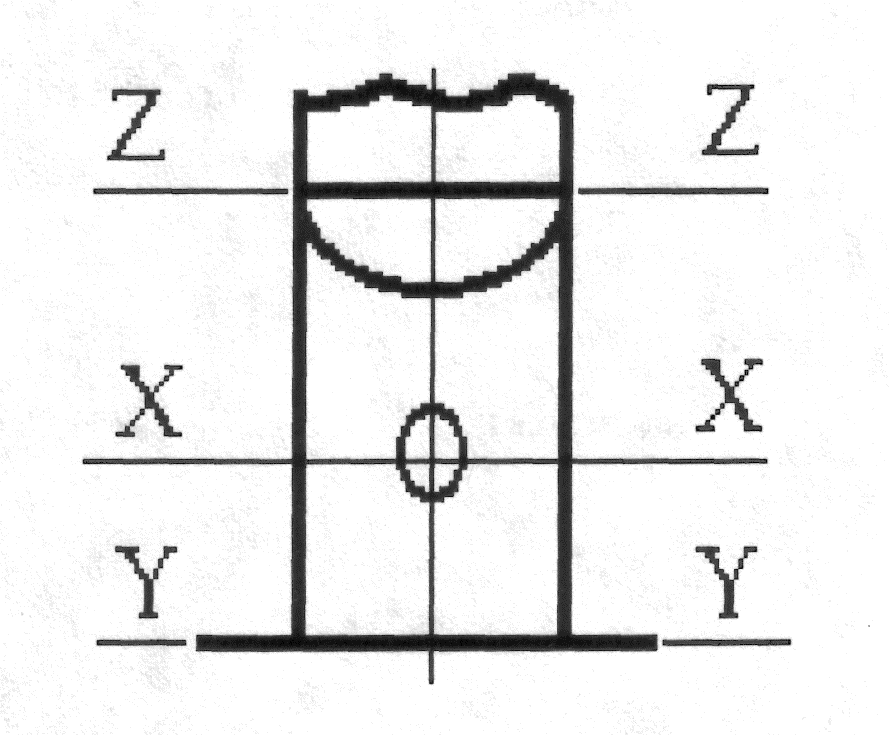

Расчетные сечения опоры приведены на рисунке 5.9.
Р
исунок
5.9. – Сечение опоры
Изгибающий момент
в расчетных сечениях опоры при
рассчитывается по формуле
(5.39)
где n – число участков над соответствующем расчетным сечением;
m – число площадок над соответствующем расчетным сечением;
– изгибающий
момент в расчетном сечении на высоте
х0 от действия ветровой нагрузки
на участки;
Mvj – изгибающий момент в расчетном сечении на высоте х0 от действия ветровой нагрузки на обслуживающую площадку j, определяемый по формуле
(5.40)
При отсутствии точных данных о форме площадки изгибающий момент определяется следующим образом:
(5.41)
где
- определяется либо по рисунку 5.6, либо
по отношению
(5.42)
xj – координаты площадок – высота от поверхности земли до j-й площадки, м;
х0 - высота от поверхности земли до расчетного сечения;

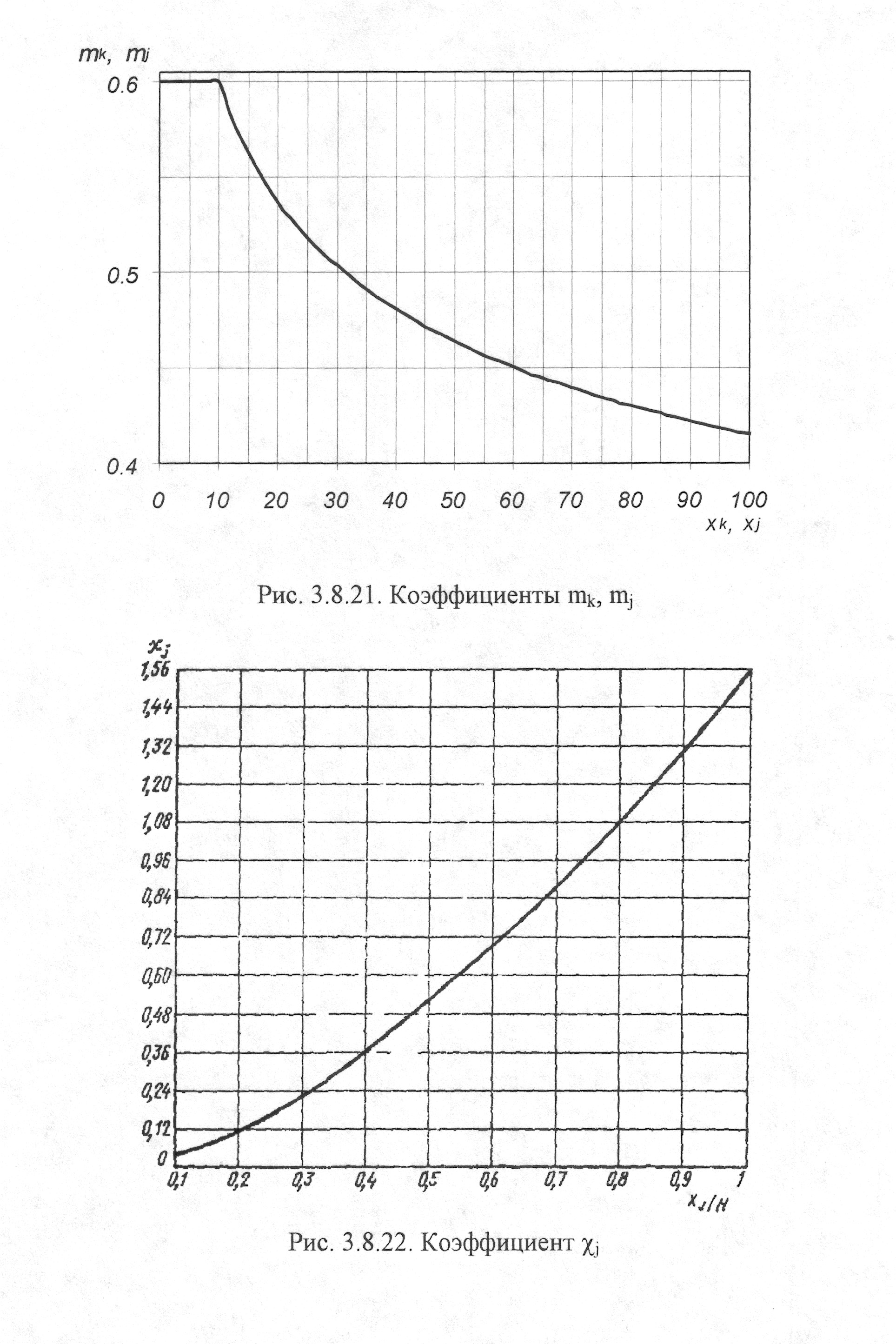

mj – определяют по рисунку 5.10, либо по соотношению
(5.43)
- определяют по
рисунку 5.11 в зависимости от отношения
(xj/H);
,
АJ – площадь проекции
всех профилей площадки и общая площадь
участка, включая площадку, определяется
в зависимости от вида и размеров площадки
по рисунку 5.7.
Рекомендуется
величину
принимать равной
(5.44)
где DПЛ,J – диаметр j-й площадки, м;
hпл,j – высота j-й площадки, м.
Обычно величину hпл,j принимают равной 1 м, а диаметр площадки рассчитывают по формуле
(5.45)
где Dн.i – наружный диаметр аппарата на участке, где расположена площадка.
Результаты вычисления сводятся в таблицу 5.9 и таблицу 5.10.
Таблица 5.9 – Геометрические характеристики обслуживающих площадок и результаты расчета
Показатель |
Площадки |
|||||
1 |
2 |
… |
j |
… |
z |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр площадки DПЛ,J |
|
|
|
|
|
|
Высота площадки hпл,j |
|
|
|
|
|
|
Расстояние от земли до низа площадки xj |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 5.10 – Определение изгибающих моментов
Условия Работы аппарата |
Расчетное сечение х0, м |
Изгибающий момент от ветровой нагрузки |
||
На обслуживающую площадку
|
На корпус аппарата
|
|
||
1 |
2 |
3 |
4 |
5 |
Рабочие условия
|
|
|
|
|
Рабочие условия
|
|
|
|
|
Рабочие условия
|
|
|
|
|
