5.6 Определение изгибающего момента ветровой нагрузки

5.6.1 Находится ветровая нагрузка Р_i на i-м участке для по формуле

(5.31)

где - статическая составляющая ветровой нагрузки на i-м участке Н;

- динамическая составляющая ветровой нагрузки на i-м участке Н.

Статическая составляющая ветровой нагрузки считается по формуле

(5.32)

где q_ist – нормативное значение статической составляющей ветровой нагрузки на середине i-го участка Н/м², которая определяется по формуле

(5.33)

где q₀ – нормативный скоростной напор ветра на высоте 10 м над поверхностью земли, Н/м², определяется в зависимости от района в котором расположен аппарат, смотри таблицу 5.6;

Таблица 5.6 – Скоростной напор ветра

Районирование территории РФ по скоростным напорам ветра	I	II	III	IV	V	VI	VII
Скоростной напор ветра q0. Н/м2	270	250	450	550	700	850	1000

Примечание: Республика Башкортостан относится ко II району.

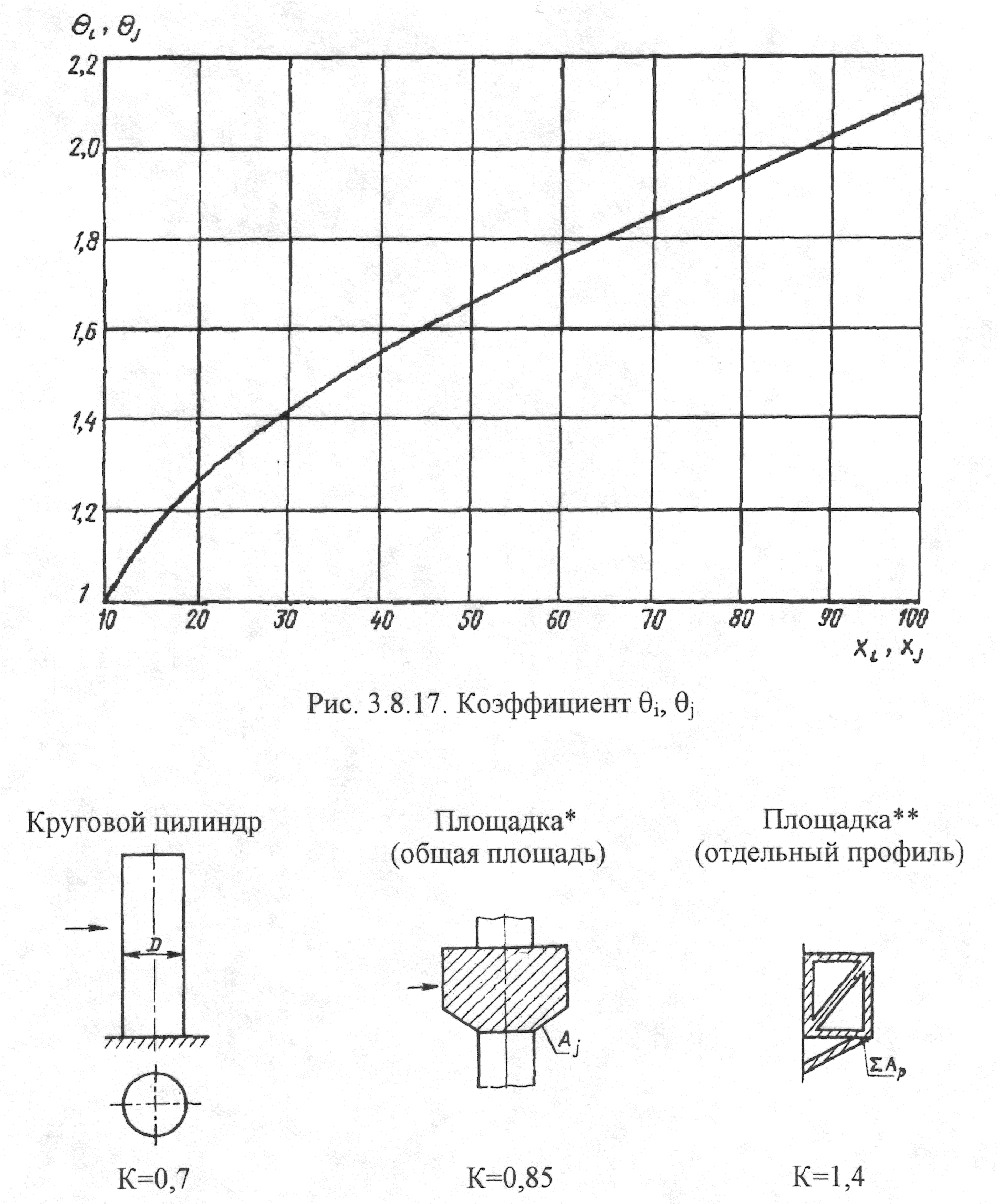

- коэффициент, учитывающий изменение скоростного напора по высоте аппарата, определяется либо по рис. 5.6, либо по отношению

(5.34)

К – аэродинамический коэффициент, принимают по рисунку 5.7.

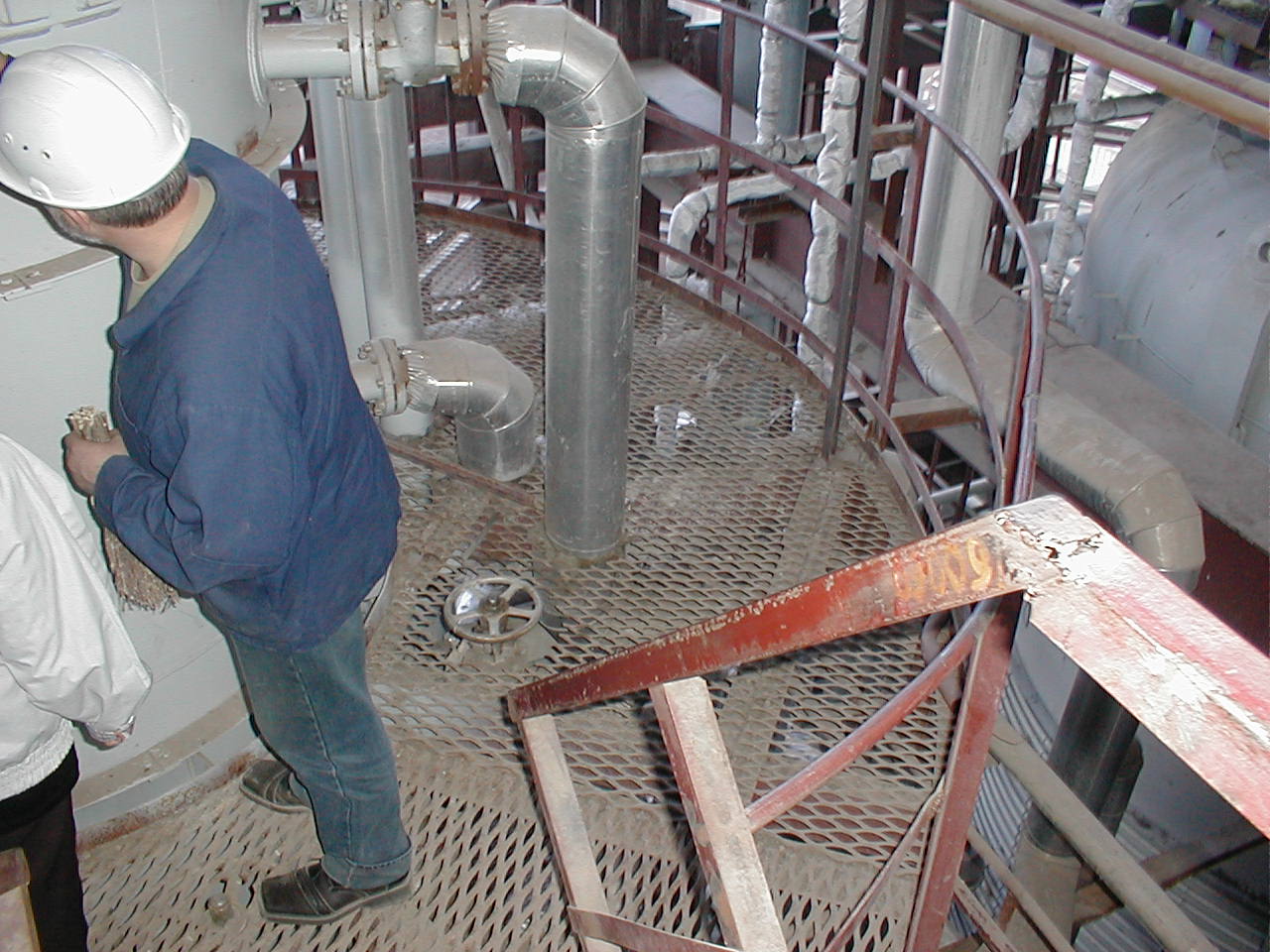

Обслуживающая площадка

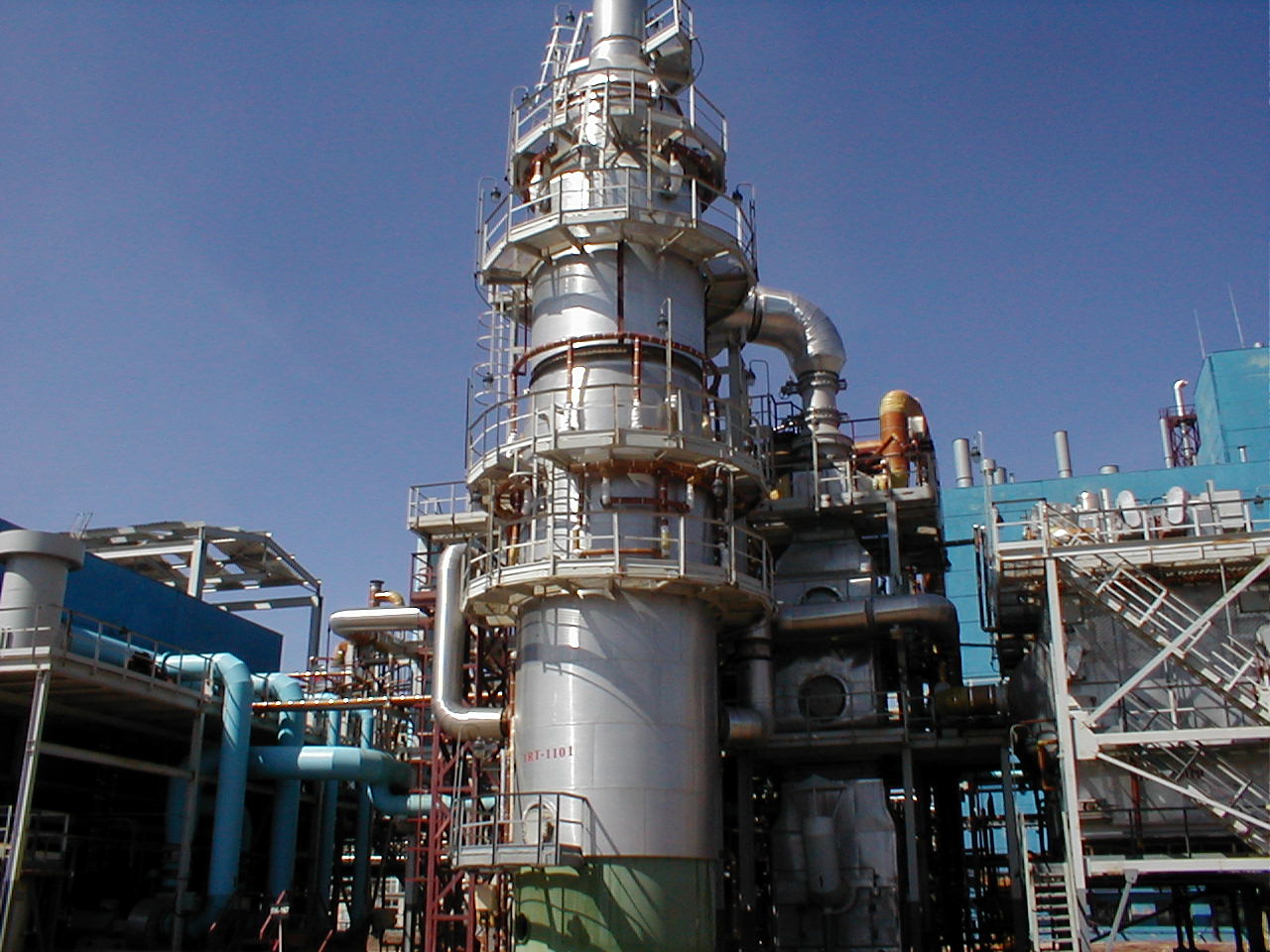

Колонный аппарат с обслуживающими площадками

Р исунок 5.7 – Аэродинамические коэффициенты

*Учитывается общая площадь Ai, включая площадки.

**Учитывается сумма всех проекций профилей площадки ΣАр на плоскость, перпендикулярно к направлению ветра.

Примечание. Допускается уменьшать К до 0,6, если отношение шероховатости поверхности к диаметру аппарата 2·10^-4.

Динамическая составляющая ветровой нагрузки определяется по формуле

(5.35)

где - коэффициент, учитывающий корреляцию пульсации скорости ветра, определяется в зависимости от и Н по таблице 5.7. Если по таблице 5.7 невозможно определить ,он может быть принят равным 0,75.

Таблица 5.7 – Коэффициент, учитывающий корреляцию пульсации ветра

Высота аппарата, м	До 45	60	120
Коэффициент, устанавливающий корреляцию пульсации ветра при : 0,05 0,1 0,2	0,7 - -	0,65 0,75 -	0,6 0,65 0,75
Примечание. Промежуточные значения коэффициента в таблице определяют методом линейной интерполяции.

G_i – вес i-го участка колонного аппарата;

– коэффициент динамичности при ветровой нагрузке определяется по рисунку 5.8 в зависимости от параметра , определяемого по формуле

(5.36)

Рисунок 5.8. – Коэффициент ζ

- приведенное относительное ускорение центра тяжести i-го участка, определяется по формуле

(5.37)

где - относительное перемещение центров тяжести i-го и k-го участков при основном колебании, определяемом по формуле

(5.38)

Результаты вычислений сводятся в таблицу 5.8.

Таблица 5.8 – Определение ветровой нагрузки
