Операционно-технологическая карта уборки картофеля

Наименование показателей

и параметров

Значения показателей

Схемы

Исполнители

1. Условия работы

Схема положения колёс трактора

и комбайна при уборке

Инженер

Площадь поля, га

100

Длина гона, м

400

Тип почвы

суглинок

Удельное сопротивление, кН/м²

53,0

Средний уклон местности, градусы

3

Урожайность, т/га

25

Дальность перевозки грузов, км

3

Междурядье, см

70+70

2. Агротехнические нормативы и показатели качества

Срок и продолжительность работы

0.5-25.09 Др=16 дней

Влажность почвы, %

21

Потери клубней после комбайна, %

до 3

Чистота клубней, убранных комбайном, %

80

3. Состав и подготовка агрегата

Состав агрегата

Инженер, тракторист

Основного

МТЗ-82 + ККУ-2А, модернизир.

Вспомогательного

МТЗ-100 + 2ПТС-6

Ширина захвата, м

1,4

Длина выезда, м

4,4

Радиус поворота, м

7,6

Проверяются и подтягиваются резьбовые соединения, прогиб клиновых ремней должен составлять 30 мм при усилии 100 Н; проверяется натяжение приводных цепей, их натягивают так, чтобы расстояние между звёздочками составляло 1 м, прогиб цепи под нагрузкой 100 Н был равен 25 мм. При других расстояниях между звёздочками прогиб цепей меняется пропорционально этому расстоянию. Давление в баллонах накопителя (0,1-0,2 атм.) должно быть постоянным в течение суток. Зазор между баллонами и щитками 10…15мм. Для уборки картофеля, посаженного по схеме 70х70см, удлиняют левую полуось на 70 см, а правое колесо остаётся в транспортном положении. Колея переоборудованного комбайна ККУ-2А – 3200 мм.

4. Скорость движения

Схема подготовки поля и уборки картофеля с поворотных полос

Агроном,

бригадир,

тракторист

Агротехнически допустимая скорость движения, м/с

0,38-1,16

Предельная скорость по пропускной способности, м/с

1,16

Максимальная возможная по загрузке двигателя, м/с

1,82

Рабочая скорость движения, м/с

основного агрегата

1,16

транспортного с грузом

3,10

Рабочая передача скоростного режима:

а) технологического

7 передача

б) транспортного

II диапазон

Коэффициент загрузки двигателя:

при рабочем ходе

0,72

при холостом ходе агрегата

0,27

5. Способ движения. Выбор и обоснование

гоновый, беспетлевой на 4 загона

Схема движения агрегата

Агроном,

бригадир,

тракторист

Коэффициент рабочих ходов

0,9

6. Подготовка поля. Отбивка контрольных линий, поворотных полос

обозначается вешками

Оптимальная ширина загона

Ширина поворотных полос

Выбор направления движения

север-юг

7. Показатели организации процесса

Показатели работы на поле

а) основного агрегата:

продолжительность цикла, ч

количество циклов за смену

выработка за цикл, га/цикл

б) вспомогательного агрегата

продолжительность рейса, ч

количество рейсов за смену

выработка за рейс, т

8. Итоговые показатели работы

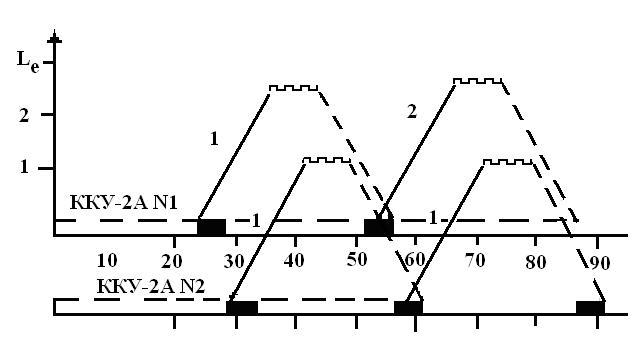

График цикличности и взаимодействия основного и вспомогательного агрегата.

- tб – время наполнения -.- tз – время загрузки

бункера  tр – время разгрузки

 tег – время движения

с грузом - - tех – время движения без груза

Инженер,

тракторист

а) основного агрегата:

составляющие балансов времени смены

коэффициент использования времени смены

выработка за час сменного времени, га/ч

расход топлива при различных режимах работы, кг/ч

гектарный расход топлива, кг/га

б) вспомогательного агрегата:

коэффициент использования времени смены

выработка за час сменного времени, т/ч

расход топлива, кг/т

9. Контроль качества

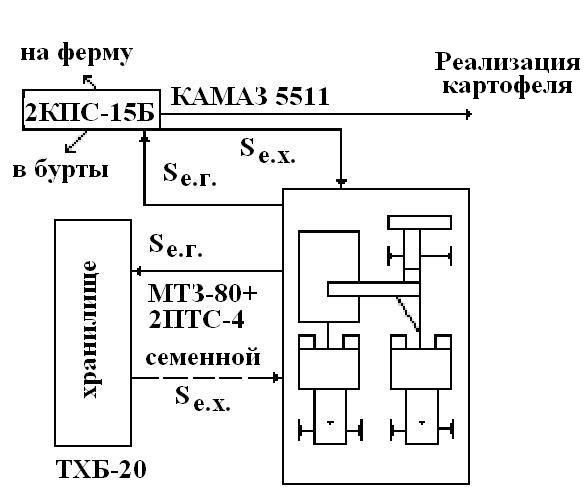

Схема поточной технологической

линии по уборке картофеля

Инженер;

агроном;

бригадир;

тракторист

Оценка качества уборки картофеля комбайном

Показатель

Норматив

Балл

Способ определения

Потери клубней, %

до 3

3-5

более 5

2

1

0

П= (14 А) : (Р У)

где 14 - переводной коэффициент; А - масса клубней, собранных с поля длиной 100 м за комбайном; Р - число убираемых рядков; У - урожайность, т/га

Засоренность клубней, %

до 10

10-20

более 20

2

1

0

М=(Б-П):100

где М - чистота клубней, %;

Б - масса пробы (10кг);

П - масса примесей, кг.

Повреждение клубней, %

до 8

до 12

13-20

более 200

3

2

1

0

,

где Х – количество повреждённых или резаных клубней, кг;С – общее количество клубней, шт.

Резанные клубни, %

до 1

1-2

Оценка качества проводится в трёхкратной повторности.
